Golang源码探究——从Go程序的入口到GMP模型

在大多数的编程语言中，main函数都是用户程序的入口函数，go中也是如此。那么main.main是整个程序的入口吗, 肯定不是，因为go程序依赖于runtime，在程序的初始阶段需要初始化运行时，之后才会运行到用户的main函数，那么main.main是在哪里被调用的呢？接下来就从go程序的入口，再到go的GMP模型进行一个探究。

注意：本文使用的go sdk的版本为go1.20

1.go程序的入口

1 首先，编写一个简单的go程序，并将其进行编译，在此使用linux系统：

package main

import "fmt"

func main() {
	fmt.Println("hello,world")
}

编译：-N -l 用于阻止编译时进行优化和内联

go build -gcflags "-N -l" main.go

2 然后使用gdb来调试go程序：

首先，使用gdb加载支持调试go语言的脚本文件：

在shell中执行gdb命令，然后执行source /usr/local/go/src/runtime/runtime-gdb.py

➜  RemoteWorking git:(master) ✗ gdb
(gdb) source /usr/local/go/src/runtime/runtime-gdb.py

3 调试程序：

gdb main

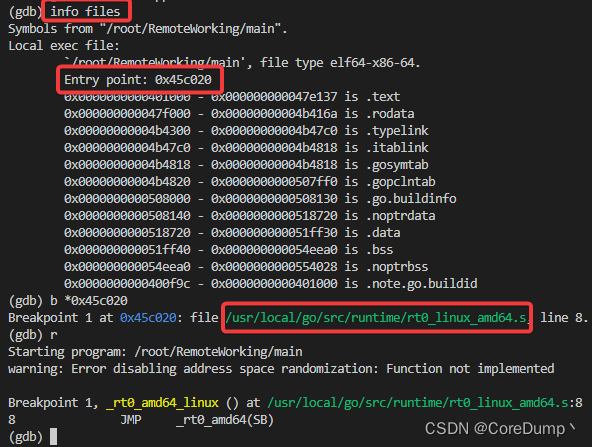

使用info files来查看文件

可以看到程序的入口为0x45c020, 在该处打上端点，可以看到入口为_rt0_amd64_linux的函数它位于src/runtime/rt0_liunx_amd64.s的汇编文件中：

TEXT _rt0_amd64_linux(SB),NOSPLIT,$-8
	JMP	_rt0_amd64(SB)

而该函数又调用了_rt0_amd64，在asm_amd64.s文件中：

TEXT _rt0_amd64(SB),NOSPLIT,$-8
	MOVQ	0(SP), DI	// argc
	LEAQ	8(SP), SI	// argv
	JMP	runtime·rt0_go(SB)

进而又跳转到了rt0_go中:

TEXT runtime·rt0_go(SB),NOSPLIT|TOPFRAME,$0
	...
	MOVL	24(SP), AX		// copy argc
	MOVL	AX, 0(SP)
	MOVQ	32(SP), AX		// copy argv
	MOVQ	AX, 8(SP)
	CALL	runtime·args(SB)
	CALL	runtime·osinit(SB)
	CALL	runtime·schedinit(SB)

	// create a new goroutine to start program
	MOVQ	$runtime·mainPC(SB), AX		// entry
	PUSHQ	AX
	CALL	runtime·newproc(SB)
	POPQ	AX

	// start this M
	CALL	runtime·mstart(SB)

	CALL	runtime·abort(SB)	// mstart should never return
	RET
...

// mainPC is a function value for runtime.main, to be passed to newproc.
// The reference to runtime.main is made via ABIInternal, since the
// actual function (not the ABI0 wrapper) is needed by newproc.
DATA	runtime·mainPC+0(SB)/8,$runtime·main<ABIInternal>(SB)
GLOBL	runtime·mainPC(SB),RODATA,$8

在rt0_go中先是进行了一些初始化，比如runtime.osinit, runtime.schedinit。

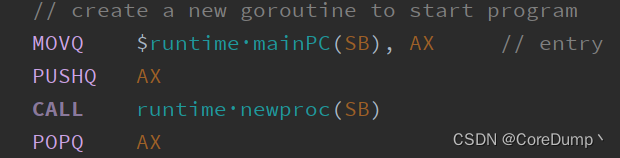

然后将runtime.mainPC的地址放入AX寄存器中，然后调用了runtime.newproc，根据下面的注释可以知道，mainPC就是runtime.main，而newproc则是创建goroutine的函数。

我们通常在程序中使用 go func()来启动一个协程，这是在go语言提供的一个语法糖，在编译时它会被翻译为newproc的调用。因此，下面的几行代码则是创建了runtime.main的goroutine，也就是主goroutine，主goroutine被创建后，只是被放入了当前p的本地队列，但是还没有得到运行。

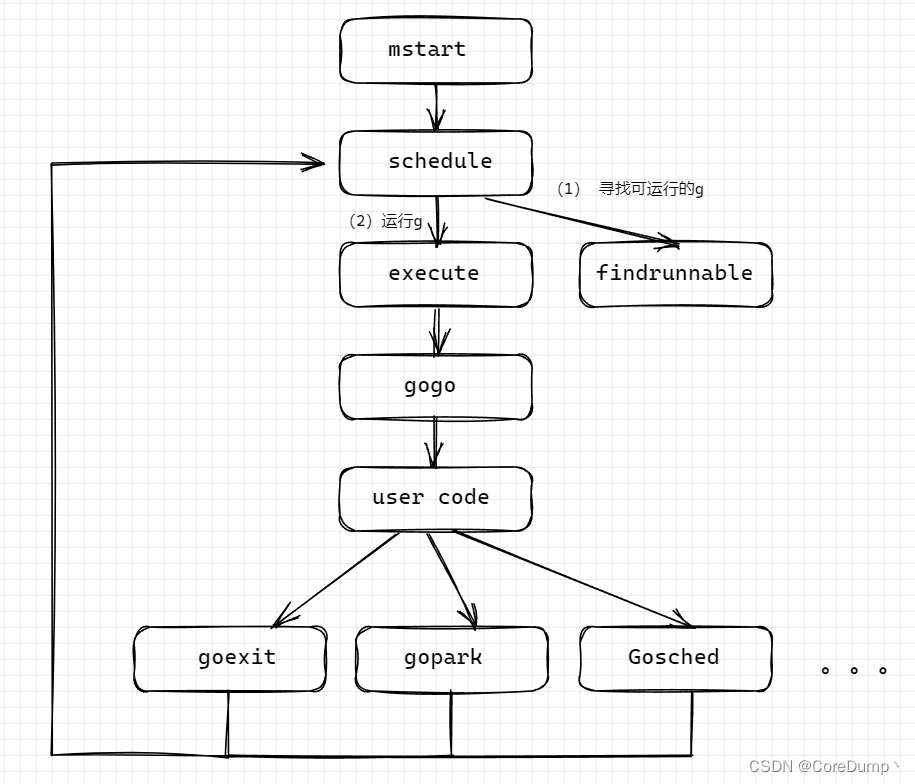

接下来调用了runtime.mstart, 这个函数是除了sysmon线程以外的其它线程的入口函数，最终该函数会调用schedule函数，在schedule函数中调用findrunnable函数来获取一个可运行的goroutine,然后调用execute来执行，execute对goroutine对应的g结构体中的字段进行一些设置，然后调用gogo来切换协程栈，并切换协程，因此main goroutine将会被调度执行。

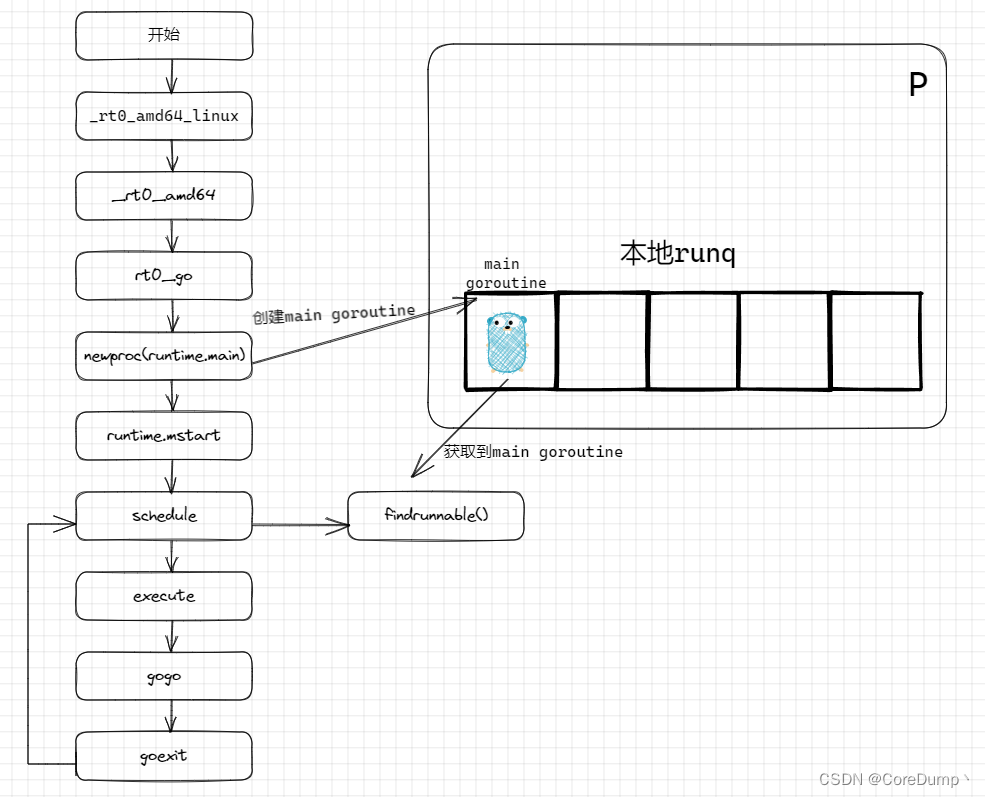

如下图所示：



2 GMP模型

GMP模型是go语言goroutine的调度系统，调度是将goroutine调度到线程上执行的过程，而操作系统的调度器则负责将线程调度到CPU上运行。

2.1 GM模型

go语言早期的调度模型为GM模型，G代表goroutine，而M代表一个线程，goroutine和线程的数量有多个，那么调度器的职责就是将m个goroutine调度到n个线程上来运行。待调度的goroutine处于一个全局的调度队列globrunq中，每个线程需要从globrunq中获取goroutine来执行，那么多个线程同时访问全局队列，为了保证线程间的同步，需要加锁，那么就会导致锁争用较大，从而降低系统的效率。

而且一个goroutine创建的goroutine也会被放入全局队列中，同时也需要加锁。这样也会造成程序的局部性较差，因为一个goroutine创建的另一个goroutine大概率不会在同一个线程上运行。



2.2 改进的GMP模型

为了改进之前的缺点：1 所有线程都从全局队列获取goroutine，造成锁争用强度大。2. 程序的局部性较差

go语言引入了GMP模型，G同样代表一个goroutine，M代表machine，也就是worker thread，p代表processor，包含了运行go代码所需的资源。

官方解释：

// Goroutine scheduler
// The scheduler's job is to distribute ready-to-run goroutines over worker threads.
//
// The main concepts are:
// G - goroutine.
// M - worker thread, or machine.
// P - processor, a resource that is required to execute Go code.
//     M must have an associated P to execute Go code, however it can be
//     blocked or in a syscall w/o an associated P.

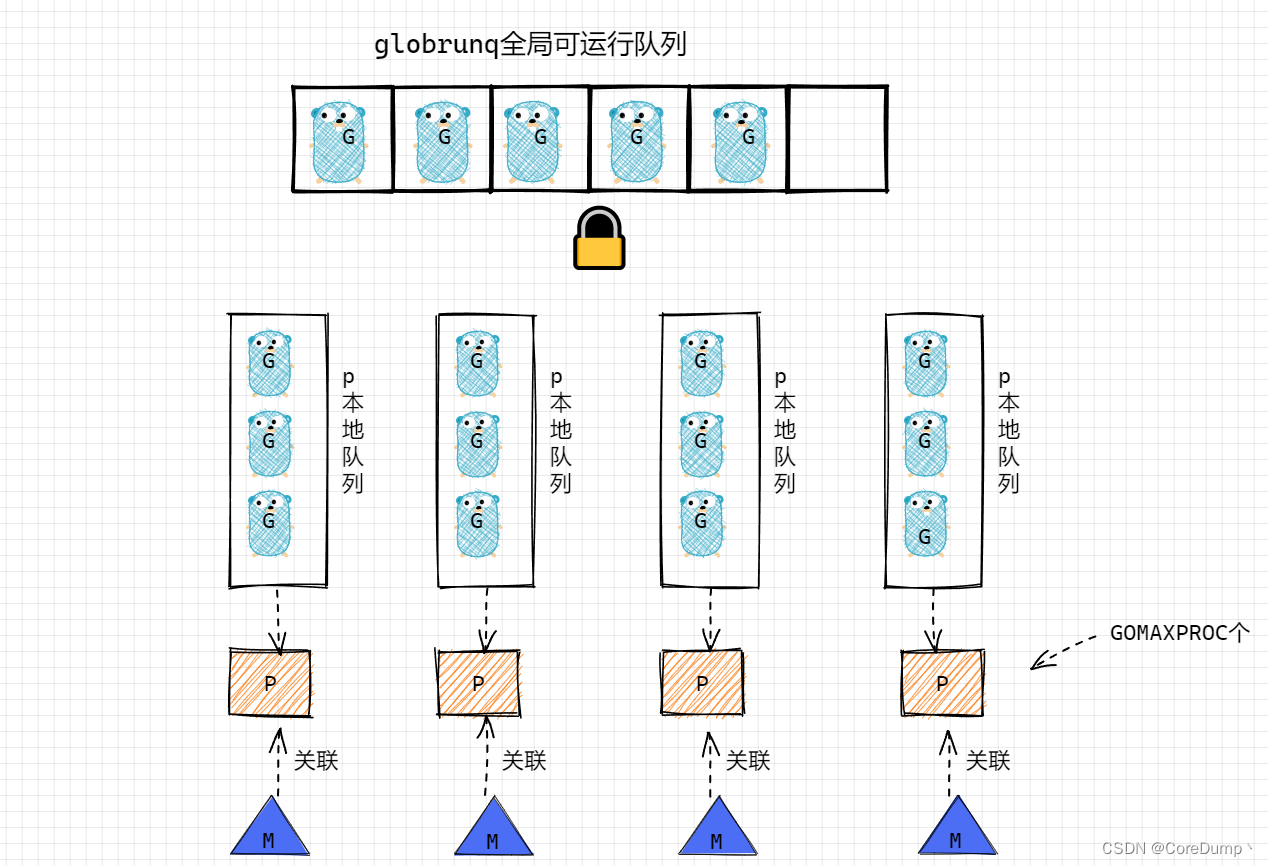

线程是goroutine运行的载体，goroutine必须要在线程上运行。而一个线程想要运行goroutine，就需要和一个p进行关联，在每个p中都包含了一个本地runq，其中存放待运行的goroutine，线程可以从本地runq中无锁访问，减少了锁竞争的力度。本地runq的大小是有限的，最多可以存放256个goroutine。除此之外，还存在一个全局的globrunq，当创建goroutine时，优先放入相关联的p的本地runq，当本地runq满了之后，新创建的goroutine就会被添加到全局globrunq中。

• p的数量：p代表了一个逻辑处理器，p的数量一般与CPU的核心数相同，代表了可以并行运行的goroutine的数量，可以通过runtime.GOMAXPROC来设置。
• m的数量：m表示一个线程，m的数量是不确定的，最大数量为10000个，但是正常情况下达不到这么大的数量。



2.3 相关数据结构

2.3.1 runtime.g

goroutine在runtime中表示为一个g结构体：

type g struct {
	stack       stack   // offset known to runtime/cgo
	stackguard0 uintptr // offset known to liblink

	...
	m         *m      // current m; offset known to arm liblink
	sched     gobuf
	...
	atomicstatus atomic.Uint32

	goid         uint64

	preempt       bool // preemption signal, duplicates stackguard0 = stackpreempt
}

type stack struct {
	lo uintptr
	hi uintptr
}

type gobuf struct {
	sp   uintptr
	pc   uintptr
	g    guintptr
	...
}

省略了一些不太关心的字段，其中的一些字段的含义如下：

字段	用途
stack	goroutine的栈空间，表示栈空间的一个界限
stackguard0	栈的上限，它的值一般是stack.lo+StackGuard，用于判断是否需要栈增长。由于goroutine的栈在初始化只有2K，并且是可以动态增长的，因此在函数调用时会判断栈空间是否够用，如果不够用会进行扩容。同时该字段可能会被设置为StackPreempt来表示抢占当前goroutine。
m	关联到当前正在运行goroutine的m
sched	保存gouroutine的执行上下文，比如栈指针sp，程序计数器pc
atomicstatus	一个原子变量，表示goroutine的当前状态
goid	goroutine的id，goroutine的id由p进行分配，p会从全局缓存处取一批id缓存起来
preempt	抢占标识，为true时，调度器会在合适的时机触发一次抢占

goroutine是一个有栈协程，stack字段用于描述协程的栈，goroutine的初始栈大小为2K，并且是从堆中分配的，是可以动态增长的。

sched用来存储goroutine执行的上下文，它与goroutine切换的底层实现相关，其中sp标识stack pointer，pc为program counter，g用来反向关联到当前g。



g的状态:

atomicstatus字段表示goroutine的状态，goroutine有多种状态：

状态	含义
_Gidle	当前goroutine刚被分配，还没有被初始化
_Grunnable	当前goroutine处于待运行状态，他可能处于p的本地runq或者globrunq中，当前并没有在运行用户代码，它的栈也不归自己所有。
_Grunning	当前goroutine正在运行用户代码，有关联的M和P。不会处于任何runq中，栈归该goroutine所有。
_Gsyscall	当前goroutine正在执行系统调用，并没有在执行用户代码，拥有栈，而且被分配了M。
_Gwaiting	当前goroutine处于阻塞状态，即不再runq中，也没有得到运行。它肯定被记录在某个地方，比如chan的阻塞队列、mutex的阻塞队列中。
_Gdead	当前goroutine没有在使用，可能存在一个free list中或者刚刚被初始化。
_Gcopystack	当前goroutine的栈正在被移动，没有在执行用户代码也不在一个runq中。



2.3.2 runtime.m

GMP中的M代表一个工作线程，在runtime中使用m结构体来表示：

type m struct {
	g0      *g     // goroutine with scheduling stack
	gsignal       *g                // signal-handling g
	curg          *g       // current running goroutine
	p             puintptr // attached p for executing go code (nil if not executing go code)
	id            int64
	preemptoff    string // if != "", keep curg running on this m
	locks         int32
	spinning      bool // m is out of work and is actively looking for work
	mOS
}

省略了其中一些不太关心的字段，其中一些字段的含义如下：

字段	用途
g0	每个工作线程都拥有一个g0，它的栈比普通线程的栈要大，是分配在线程栈上的。g0主要用来运行调度器代码，当需要调度新的协程运行时，就会切换到g0栈上来运行调度程序。
gsignal	用来处理操作系统信号的goroutine
curg	指向当前正在运行的g
p	关联到的p
id	线程的唯一ID
preemptoff	不为空时表示要关闭对curg的抢占，字符串的内容给出了相关的原因
locks	当前M持有锁的数量
spining	表示当前线程处于自旋状态
mOS	平台相关的线程



2.3.3 runtime.p

GMP中的p代表processor，其中包含了一系列用于运行goroutine的资源，比如本地runq、堆内存缓存、栈内存缓存、goroutine id缓存等，在runtime中使用p结构体表示：

type p struct {
	id          int32
	status      uint32 // one of pidle/prunning/...

	schedtick   uint32     // incremented on every scheduler call
	syscalltick uint32     // incremented on every system call
	sysmontick  sysmontick // last tick observed by sysmon
	m           muintptr   // back-link to associated m (nil if idle)

	// Cache of goroutine ids, amortizes accesses to runtime·sched.goidgen.
	goidcache    uint64
	goidcacheend uint64

	// Queue of runnable goroutines. Accessed without lock.
	runqhead uint32
	runqtail uint32
	runq     [256]guintptr

	runnext guintptr

	// Available G's (status == Gdead)
	gFree struct {
		gList
		n int32
	}

	// preempt is set to indicate that this P should be enter the
	// scheduler ASAP (regardless of what G is running on it).
	preempt bool
}

其中省略了一些不太关心的字段，一些字段的含义如下：

字段	用途
id	p的唯一ID，等于在allp数组中的下标
status	表示p的状态
schedtick	记录了调度发生的次数，每调度一次goroutine并且不继承时间片的情况下，将该字段加1
syscalltick	记录发生系统调用的次数
sysmontick	被监控线程用来存储上一次检查时的调度器时钟滴答，用以实现时间片算法
m	当前关联的m
goidcache、goidcacheend	goroutine id缓存，会从全局缓存中申请一批来减少锁争用
runqhead、runqtail、runq	本地goroutine运行队列，使用一个数组和一头一尾组成一个环形队列
runnext	如果不为nil，则指向一个被当前G准备好的就绪的G，接下来会继承当前G的时间片开始运行。
gFree	用来缓存已经推出的g，方便下次申请时复用
preempt	该字段用于支持异步抢占机制

p的状态：

状态	含义
_Pidle	当前p处于空闲状态，没有被用于执行用户代码或调度。p处于idle list中，它的本地runq是空的
_Prunning	当前p与一个m进行关联并且被用于执行用户代码或者调度
_Psyscall	当前p没有在运行用于代码，它与系统调用中的M有亲和关系，但不属于它，并且可能被另一个M窃取。这类似于_Pidle，但使用轻量级转换并维护M亲和关系。
_Pgcstop	当前p因为STW而停止
_Pdead	停用状态，因为GOMAXPROC可用收缩，会造成多余的p被停用。一旦GOMAXPROC重新增长，那么停用的p会被重新启用。



2.3.4 runtime.schedt

还有另一个和调度相关的数据结构需要关注，就是runtime.schedt,其中包含了调度的一些全局数据，schedt类型的实例只会存在一个：

var (
	allm       *m        // 所有m组成一个链表
	gomaxprocs int32     // 对应与GOMAXPROC
	ncpu       int32     // CPU核心数

	sched      schedt   // 调度器相关的数据结构



	allpLock mutex     // 保护allp的锁
	allp []*p          // 所有的p
)

schedt结构如下：

其中全局runq就存在与schedt结构中

type schedt struct {
	goidgen   atomic.Uint64

	midle        muintptr // idle m's waiting for work
	nmidle       int32    // number of idle m's waiting for work
	mnext        int64    // number of m's that have been created and next M ID
	maxmcount    int32    // maximum number of m's allowed (or die)
	nmsys        int32    // number of system m's not counted for deadlock
	nmfreed      int64    // cumulative number of freed m's

	ngsys atomic.Int32 // number of system goroutines

	pidle        puintptr // idle p's
	npidle       atomic.Int32
	nmspinning   atomic.Int32  // See "Worker thread parking/unparking" comment in proc.go.

	// Global runnable queue.
	runq     gQueue
	runqsize int32

	// Global cache of dead G's.
	gFree struct {
		lock    mutex
		stack   gList // Gs with stacks
		noStack gList // Gs without stacks
		n       int32
	}
}

字段	用途
goidgen	全局goid的分配器，以保证goid的唯一性。P中的goidcache就是从这里批量获取的。
midle	空闲M链表的链表头
nmidle	空闲M的数量
mnext	记录共创建了多少个M，同时也被用于下一个M的ID
maxmcount	允许创建的M的最大数量
nmsys	系统M的数量
nmfreed	统计已经释放的M的数量
ngsys	系统goroutine的数量
pidle	空闲P链表的表头
npidle	空闲P的数量
nmspining	处于自旋状态的M的数量
qunq、runqsize	全局就绪goroutine队列，需要加锁访问
gFree	用来缓存已经退出的g



2.4 g0、m0

在每个工作线程M中都存在一个g0，g0的主要功能就是执行调度程序，当需要执行调度程序时会将运行栈切换的g0栈，然后运行调度程序来寻找一个就绪的goroutine并切换运行。

有两个函数可用切换到g0栈来运行：

func mcall(fn func(*g))

func systemstack(fn func())

• mcall：将调用mcall的协程栈切换的g0栈并且在g0栈上运行fn，mcall仅可以被除了g0、gsingal之外的g调用。
• systemstack：在系统栈上运行fn，然后再切换回来。



m0为进程的第一个线程，也就是运行main goroutine的线程



3 G的创建与退出

我们再程序中通常使用下面的方式来创建一个goroutine：

go func()

这只是go语言为我们提供的一个语法糖，事实上，在编译时，该方式会被翻译为对runtime.newproc函数的调用，newproc用于创建一个新的goroutine，并将其添加到就绪队列中。

我们可用通过将代码编译为汇编来查看go func()是怎么执行的：

将下面的示例代码编译为汇编程序：

go build -gcflags -S main.go

package main

import (
	"fmt"
	"time"
)

func print() {
	fmt.Println("hello, GMP")
	time.Sleep(time.Second)
}

func main() {
	go print()

	select {}
}

汇编代码如下：

"".main STEXT size=50 args=0x0 locals=0x10 funcid=0x0 align=0x0
        0x0000 00000 (/root/RemoteWorking/main.go:13)   TEXT    "".main(SB), ABIInternal, $16-0
        0x0000 00000 (/root/RemoteWorking/main.go:13)   CMPQ    SP, 16(R14)
        0x0004 00004 (/root/RemoteWorking/main.go:13)   PCDATA  $0, $-2
        0x0004 00004 (/root/RemoteWorking/main.go:13)   JLS     43
        0x0006 00006 (/root/RemoteWorking/main.go:13)   PCDATA  $0, $-1
        0x0006 00006 (/root/RemoteWorking/main.go:13)   SUBQ    $16, SP
        0x000a 00010 (/root/RemoteWorking/main.go:13)   MOVQ    BP, 8(SP)
        0x000f 00015 (/root/RemoteWorking/main.go:13)   LEAQ    8(SP), BP
        0x0014 00020 (/root/RemoteWorking/main.go:13)   FUNCDATA        $0, gclocals·33cdeccccebe80329f1fdbee7f5874cb(SB)
        0x0014 00020 (/root/RemoteWorking/main.go:13)   FUNCDATA        $1, gclocals·33cdeccccebe80329f1fdbee7f5874cb(SB)
        0x0014 00020 (/root/RemoteWorking/main.go:14)   LEAQ    "".print·f(SB), AX
        0x001b 00027 (/root/RemoteWorking/main.go:14)   PCDATA  $1, $0
        0x001b 00027 (/root/RemoteWorking/main.go:14)   NOP
        0x0020 00032 (/root/RemoteWorking/main.go:14)   CALL    runtime.newproc(SB)

可以看到，print函数的地址被保存在了AX寄存器中，然后调用了runtime.newproc函数

runtime.newproc代码如下：

func newproc(fn *funcval) {
	gp := getg()          // 获取当前g
	pc := getcallerpc()
	systemstack(func() {
		newg := newproc1(fn, gp, pc)     // 创建一个新的goroutine

		pp := getg().m.p.ptr()           // 获取当前g运行的m关联的p
		runqput(pp, newg, true)          // 将新的goroutine加入到就绪队列中

		if mainStarted {
			wakep()                     // 唤醒新的p
		}
	})
}

runqput会优先将新创建的goroutine放入当前p的runnext中。如果runnext已经有goroutine了，则会将旧的goroutine放入本地队列中，如果本地队列满了，那么则会将旧的goroutine以及本地队列一半的goroutine放入全局队列中。

newproc的主要逻辑就是创建了一个新的g，并将其放入当前g运行的m关联的p的本地runq中。

newproc1的代码如下：

func newproc1(fn *funcval, callergp *g, callerpc uintptr) *g {
	...
	mp := acquirem() // 禁止抢占
	pp := mp.p.ptr()    // 获取当前m关联的p
	newg := gfget(pp)   // 从p的缓存中获取一个g
	if newg == nil {
		newg = malg(_StackMin)    // 如果从缓存中获取不到，则新创建一个，_StackMin的值为2048，也就是2K
		casgstatus(newg, _Gidle, _Gdead)
		allgadd(newg) // publishes with a g->status of Gdead so GC scanner doesn't look at uninitialized stack.
	}
	...

	// goexit函数被放在了pc上，gostartcallfn会对其进行特殊处理
	newg.sched.pc = abi.FuncPCABI0(goexit) + sys.PCQuantum // +PCQuantum so that previous instruction is in same function
	newg.sched.g = guintptr(unsafe.Pointer(newg))
	gostartcallfn(&newg.sched, fn)
	newg.gopc = callerpc
	newg.ancestors = saveAncestors(callergp)
	newg.startpc = fn.fn
	...
	casgstatus(newg, _Gdead, _Grunnable)    // 改变g的状态

	newg.goid = pp.goidcache  // 分配goid
	pp.goidcache++

	releasem(mp)

	return newg
}

func gostartcallfn(gobuf *gobuf, fv *funcval) {
	var fn unsafe.Pointer
	if fv != nil {
		fn = unsafe.Pointer(fv.fn)
	} else {
		fn = unsafe.Pointer(abi.FuncPCABIInternal(nilfunc))
	}
	gostartcall(gobuf, fn, unsafe.Pointer(fv))
}

func gostartcall(buf *gobuf, fn, ctxt unsafe.Pointer) {
	sp := buf.sp
	sp -= goarch.PtrSize
	*(*uintptr)(unsafe.Pointer(sp)) = buf.pc   // 在goroutine的栈帧中插入了goexit函数
	buf.sp = sp
	buf.pc = uintptr(fn)
	buf.ctxt = ctxt
}

在newproc1中获取了一个g实例，对其中的字段进行了设置，为其分配id，并修改状态为*_Grunnable*。特别需要注意的时，在gostartcall函数中，往goroutine的栈帧中插入了一个goexit函数，因此当goroutine从运行的函数退出时，就会返回到goexit函数中。

使用goland调试go程序时，可以从调用栈中查看到runtime.goexit函数，仿佛是runtime.goexit函数调用了runtime.main，而runtime.main又调用了main.main函数

而runtime.goexit是一段使用汇编实现的代码：

TEXT runtime·goexit(SB),NOSPLIT|TOPFRAME,$0-0
	BYTE	$0x90	// NOP
	CALL	runtime·goexit1(SB)	// does not return
	// traceback from goexit1 must hit code range of goexit
	BYTE	$0x90	// NOP

而其中又调用了runtime.goexit1函数:

func goexit1() {
	mcall(goexit0)
}

func goexit0(gp *g) {
    // 重置g的状态
	mp := getg().m
	pp := mp.p.ptr()

	casgstatus(gp, _Grunning, _Gdead)
	gcController.addScannableStack(pp, -int64(gp.stack.hi-gp.stack.lo))
	if isSystemGoroutine(gp, false) {
		sched.ngsys.Add(-1)
	}
	gp.m = nil
	locked := gp.lockedm != 0
	gp.lockedm = 0
	mp.lockedg = 0
	gp.preemptStop = false
	gp.paniconfault = false
	gp._defer = nil // should be true already but just in case.
	gp._panic = nil // non-nil for Goexit during panic. points at stack-allocated data.
	gp.writebuf = nil
	gp.waitreason = waitReasonZero
	gp.param = nil
	gp.labels = nil
	gp.timer = nil

	dropg()    // 将当前g从m移除

	gfput(pp, gp)  //将g放入p的gFreelist中

	schedule()   // 触发新一轮的调度
}

从runtime.goexit到runtime.goexit1，最终到runtime.goexit0函数中，对g的状态进行了重置，然后将g从m中移除，放入p的gFree List中，，以便后续重用。然后调用了scheduler函数，scheduler函数正是调度的入口，如此一来便形成了一个闭环。



总结：当我们使用go func()来启动一个goroutine时，实际上是调用了newproc函数来创建一个新的goroutine，然后将新的goroutine加入到当前m关联的p的本地队列中。后续，goroutine会得到调度运行，当goroutine运行结束后，会进入goexit函数中，对该g进行回收，然后调用schedule触发新一轮的调度。



4 调度循环

go的调度器会不断调度goroutine到线程上运行，当一个goroutine结束运行、发生阻塞、主动让出、或者时间片用尽时就会触发新一轮的调度，重新选择一个goroutine来运行。整个流程如下：

• mstart：mstart是工作线程的入口函数，最终会触发schedule来进行goroutine的调度
• schedule：是调度循环的开始，寻找可运行的g，并调用execute运行
• execute：对g的状态进行设置，调用gogo来切换goroutine
• user code：用户代码，在执行用户代码时有多种方式会触发重新调度，比如1.用户代码执行完毕，通过goexit退出到schedule函数中；2.用户代码发生阻塞（操作chan、获取锁、读取网络数据等），发生阻塞时会调用gopark来切换goroutine，最终也会进入schedule函数中；3.runtime.Gosched，用户主动调用Gosched让出当前goroutine的执行权。



4.1 runtime.schedule

工作线程通过schedule函数来触发一次调度，该函数是调度逻辑的主要实现，schedule函数会在g0栈上运行。

代码如下：

func schedule() {
	mp := getg().m

    // 线程持有锁时，不能进行调度，以免造成runtime内部错误
	if mp.locks != 0 {
		throw("schedule: holding locks")
	}

    // 判断当前M有没有和G绑定，如果有，这个M就不能用来执行其它的G
	if mp.lockedg != 0 {
		stoplockedm()
		execute(mp.lockedg.ptr(), false) // Never returns.
	}

	// 判断是否在进行cgo调用，如果在就不能进行调度，因为g0栈正在被cgo使用
	if mp.incgo {
		throw("schedule: in cgo")
	}

top:
	pp := mp.p.ptr()        // 获取当前m关联的p
	pp.preempt = false

	if mp.spinning && (pp.runnext != 0 || pp.runqhead != pp.runqtail) {
		throw("schedule: spinning with local work")
	}

    // 寻找一个可运行的g，阻塞直到找到
	gp, inheritTime, tryWakeP := findRunnable() // blocks until work is available

	// 如果当前线程正在自旋寻找新的工作，因为已经找到工作了，重置自旋状态
	if mp.spinning {
		resetspinning()
	}

	...

	// If about to schedule a not-normal goroutine (a GCworker or tracereader),
	// wake a P if there is one.
	if tryWakeP {
		wakep()
	}
	if gp.lockedm != 0 {
		// Hands off own p to the locked m,
		// then blocks waiting for a new p.
		startlockedm(gp)
		goto top
	}

    // 调用execute来运行g
	execute(gp, inheritTime)
}

在schedule中，首先是进行一些检测，比如在线程持有锁时，不能进行调度；如果当前线程一个G进行了绑定，那么就不能用于调度其它的G运行。同时判断是否在进行cgo调用，在执行cgo调用时会使用g0栈，因此也不可以进行调度。

接下来就是调用findrunnable函数来寻找一个可运行的g，最终调用execute来运行该g。

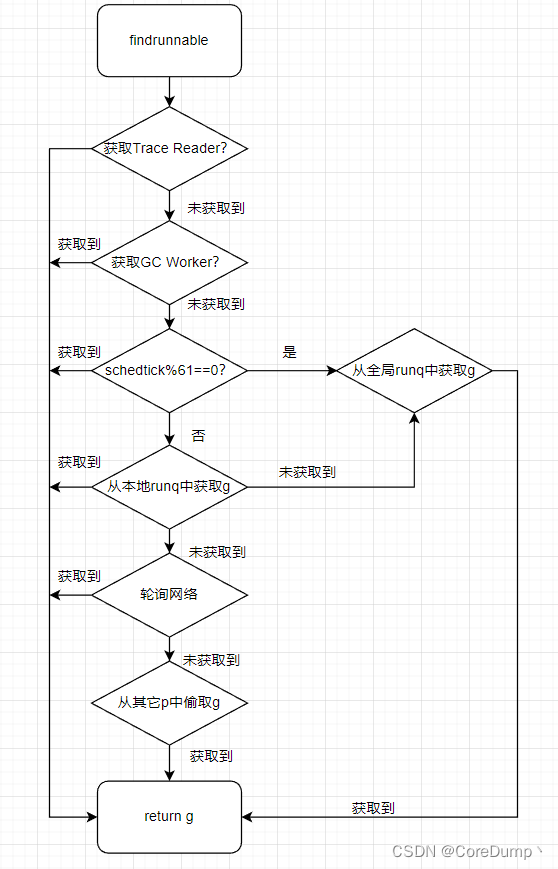

4.2 runtime.findrunnable

findrunnable的主要逻辑就是寻找一个处于_Runnable状态的goroutine，

首先，如果启动了trace，则会获取trace reader

func findRunnable() (gp *g, inheritTime, tryWakeP bool) {
	mp := getg().m

	// The conditions here and in handoffp must agree: if
	// findrunnable would return a G to run, handoffp must start
	// an M.
	...
	// Try to schedule the trace reader.
	if trace.enabled || trace.shutdown {
		gp := traceReader()
		if gp != nil {
			casgstatus(gp, _Gwaiting, _Grunnable)
			traceGoUnpark(gp, 0)
			return gp, false, true
		}
	}
	...
}

如果没有启动trace或者获取不到trace reader，则会查询gc的标记工作是否启动，如果启动了，则尝试获取一个GC Worker来执行标记任务。

// Try to schedule a GC worker.
	if gcBlackenEnabled != 0 {
		gp, tnow := gcController.findRunnableGCWorker(pp, now)    // 尝试获取一个GC Worker
		if gp != nil {
			return gp, false, true
		}
		now = tnow
	}

为了保证两个goroutine交替执行，从而导致全局队列中的goroutine饥饿的问题，每进行61次调度，就会从全局队列中取出一个goroutine来运行，p.schedtick记录了调度的次数。

	// Check the global runnable queue once in a while to ensure fairness.
	// Otherwise two goroutines can completely occupy the local runqueue
	// by constantly respawning each other.
	if pp.schedtick%61 == 0 && sched.runqsize > 0 {
		lock(&sched.lock)
		gp := globrunqget(pp, 1)   // 每执行61次调度，就从全局队列中获取一个goroutine来运行
		unlock(&sched.lock)
		if gp != nil {
			return gp, false, false
		}
	}

如果还没获取到，则从p的本地runq中获取一个goroutine。

// local runq
	if gp, inheritTime := runqget(pp); gp != nil {       // 从p的本地runq中获取
		return gp, inheritTime, false
	}

如果p的本地runq中也没有可运行的goroutine，那么则会从全局队列中取出一批goroutine。因为访问全局runq需要加锁，因此会从中获取一批goroutine并加入到p的本地runq中。

// global runq
	if sched.runqsize != 0 {
		lock(&sched.lock)
		gp := globrunqget(pp, 0)
		unlock(&sched.lock)
		if gp != nil {
			return gp, false, false
		}
	}

如果全局队列中也没有可运行的goroutine，就会尝试使用netpoller来轮询网络，从而获取可运行的goroutine。

// 如果netpoller启动了，并且其中管理的fd数量大于0，调用netpoll来轮询网络，以此来获取在网络中就绪的goroutine
if netpollinited() && netpollWaiters.Load() > 0 && sched.lastpoll.Load() != 0 {
		if list := netpoll(0); !list.empty() { // non-blocking
			gp := list.pop()        // 获取到一批goroutine，组成一个链表，获取链表头第一个
			injectglist(&list)      // 将其它goroutine放入本地runq中
			casgstatus(gp, _Gwaiting, _Grunnable)
			if trace.enabled {
				traceGoUnpark(gp, 0)
			}
			return gp, false, false
		}
	}

如果上面的方法都无法获取一个待运行goroutine，则会选择从其它P的本地runq中偷取一批goroutine。为了充分利用多核cpu的并行性，并不会将当前线程挂起，而是尝试从其它P那偷取工作，防止P忙的忙死、闲的闲死。任务窃取会循环尝试四次，从allp中选择一个P，并从其中窃取工作，每次任务窃取都会随机选择一个下标开始窃取，以保证公平性。

if mp.spinning || 2*sched.nmspinning.Load() < gomaxprocs-sched.npidle.Load() {
		if !mp.spinning {
			mp.becomeSpinning()
		}

		gp, inheritTime, tnow, w, newWork := stealWork(now)      // 从其它P那偷取工作
		if gp != nil {
			// Successfully stole.
			return gp, inheritTime, false
		}
		if newWork {
			// There may be new timer or GC work; restart to
			// discover.
			goto top
		}

		now = tnow
		if w != 0 && (pollUntil == 0 || w < pollUntil) {
			// Earlier timer to wait for.
			pollUntil = w
		}
	}



4.3 runtime.execute、runtime.gogo

在runtime.execute中将要执行寻找到的g，设置g的状态，最后调用gogo来切换goroutine运行。gogo是一段由汇编实现的代码，主要逻辑就是切换协程栈，恢复选中的goroutine的执行。

func execute(gp *g, inheritTime bool) {
	mp := getg().m

	...

	mp.curg = gp  // 设置当前运行的g
	gp.m = mp     // 关联当前的m
	casgstatus(gp, _Grunnable, _Grunning)   // 将当前g的状态切换为_Grunning
	gp.waitsince = 0
	gp.preempt = false
	gp.stackguard0 = gp.stack.lo + _StackGuard
	if !inheritTime {
		mp.p.ptr().schedtick++
	}

	...

	gogo(&gp.sched)       // 调用gogo来切换协程
}



4.4 runtime.gopark、runtime.goready

gopark将当前正在运行的goroutine挂起(状态为_Gwaiting)，并触发新一轮的调度：

func gopark(unlockf func(*g, unsafe.Pointer) bool, lock unsafe.Pointer, reason waitReason, traceEv byte, traceskip int) {
	...
	// can't do anything that might move the G between Ms here.
	mcall(park_m)
}

func park_m(gp *g) {
	mp := getg().m

	if trace.enabled {
		traceGoPark(mp.waittraceev, mp.waittraceskip)
	}

	// 修改g的状态为Gwaiting
	casgstatus(gp, _Grunning, _Gwaiting)
	dropg()

	if fn := mp.waitunlockf; fn != nil {
		ok := fn(gp, mp.waitlock)
		mp.waitunlockf = nil
		mp.waitlock = nil
		if !ok {
			if trace.enabled {
				traceGoUnpark(gp, 2)
			}
			casgstatus(gp, _Gwaiting, _Grunnable)
			execute(gp, true) // Schedule it back, never returns.
		}
	}
    // 触发新一轮的调度
	schedule()
}

当goroutine发生阻塞时，通常会调用gopark来触发调度。比如，当读取一个空的chan时，goroutine就会被放入chan的读阻塞队列中，然后调用gopark来切换协程。

goready通常用来唤醒一个协程，比如，当另一个协程往chan中写入数据时，就需要负责唤醒读阻塞的协程。goready通过systemstack切换到g0栈并运行ready，在ready中将goroutine的状态切换为_Grunnable并且添加到runq中，该goroutine后面便会得到调度执行。

func goready(gp *g, traceskip int) {
	systemstack(func() {
		ready(gp, traceskip, true)
	})
}

func ready(gp *g, traceskip int, next bool) {
	status := readgstatus(gp)

	// Mark runnable.
	mp := acquirem() // disable preemption because it can be holding p in a local var
	if status&^_Gscan != _Gwaiting {
		dumpgstatus(gp)
		throw("bad g->status in ready")
	}

	// 将g的状态切换为_Grunnable
	casgstatus(gp, _Gwaiting, _Grunnable)
    // 将g添加到runq中
	runqput(mp.p.ptr(), gp, next)
    // 唤醒新的p
	wakep()
	releasem(mp)
}



4.5 work stealing和handoff机制

work stealing

当一个线程没有可用的工作并且从全局队列中也找不到时，该线程并不会立马陷入休眠或者被销毁，而且尝试从其它P中窃取一部分的工作来运行。

handoff

当一个goroutine处于系统调用时，可能会导致整个线程发生阻塞。为了充分利用多核CPU，当前P会与M进行解绑，并且寻找或创建一个新的M来运行工作。



5 抢占式调度

就像操作系统的调度器负责线程的调度一样，go的调度器负责goroutine的调度。现代操作系统调度器都是抢占式的，基于经典的时间片算法。当一个线程的时间片用完后，便会触发时钟中断，调度器将其执行的上下文进行保存，然后选择下一个线程，恢复其执行上下文，分配新的时间片，令其开始执行。这种抢占式对于线程本身是无感知的，由操作系统提供支持。

基于时间片算法的调度有一个明显的优点，能够避免一个线程持续占有CPU资源，从而使其它线程长期处于饥饿状态。goroutine的调度也用到了时间片算法（每个goroutine 10ms），但是和操作系统的调度还是有明显区别的。因为go的调度程序完全工作在用户态，无法使用时钟中断这种方式来触发调度。也得益于用户态的实现，go的调度器要更加轻量。

除了goroutine退出、阻塞以及用户调用Gosched主动让出的情况，go调度器的抢占式调度实际上是通过hook的方式来实现的。由于goroutine的栈比较小，因此在调用函数时，需要检测栈是否够用，如果不够用，则会触发栈增长。因此，go程序在编译时，会在发生函数调用处插入栈检测的相关代码，而在栈检测的代码中也包含了抢占调度的逻辑。

编译器会在发生函数调用之前插入runtime.morestack或runtime.morestack_noctxt函数：

这两个函数是由汇编实现的，最终它们都会调用runtime.newstack函数：

抢占相关的代码如下：

func newstack() {
    ...
    // 加载 stackguard0
    stackguard0 := atomic.Loaduintptr(&gp.stackguard0)

    // 判断stackguard0是否被标记为了抢占
	preempt := stackguard0 == stackPreempt

    if preempt {
		...

		// 触发抢占
		gopreempt_m(gp) // never return
	}
}

func gopreempt_m(gp *g) {
	...
	goschedImpl(gp)
}

func goschedImpl(gp *g) {
	status := readgstatus(gp)
	if status&^_Gscan != _Grunning {
		dumpgstatus(gp)
		throw("bad g status")
	}
	casgstatus(gp, _Grunning, _Grunnable)
	dropg()
	lock(&sched.lock)
	globrunqput(gp)
	unlock(&sched.lock)

    // 触发新的一轮调度
	schedule()
}

在newstack中会判断stackguard0是否被设置为了抢占标识，也就是stackPreempt，值为0xfffffade，是一个很大的数，正常的栈不会达到该值。

系统监控线程会检测goroutine的运行时间，一旦一个goroutine的运行时间超过了其分配的时间片，就会将当前goroutine设置为抢占。因此当goroutine发生函数调用前，会进入编译器插入的morestack函数，然后进行抢占判断，如果该goroutine被标识为抢占，则最终会进入schedule函数触发一次新的调度。

这种方式似乎看起来很完美，但是存在一个问题。就是如果一个goroutine不发生函数调用，也不会阻塞更不会主动让出，比如一个无限循环的计算任务，那么它就会一直占用CPU，甚至会导致程序卡死。



5.1 异步抢占

在go1.13版本前，只有上面的抢占方式，因此可能会导致一些问题，接下来做一个实验，需要的go版本为小于go1.13。

package main

import "fmt"

func fn(i int) {
	for {
		i++
		fmt.Println(i)
	}
}

func main() {
	go fn(0)

	for {
	}
}

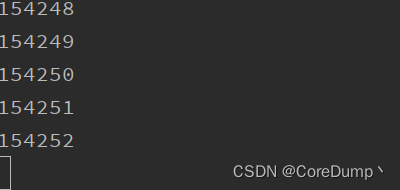

程序启动后，会一直打印数字，但是在我机器上打印到15万多的时候就会停止，整个程序卡死了。

在fn函数中会调用fmt.Println函数打印数组，而在该函数中会进行内存分配，当内存分配到一定量就会触发GC。开始GC前需要STW（Stop The World）因此需要对所有的线程进行抢占，但是main goroutien没有发生函数调用，也就无法对其抢占，因此造成了死锁。

在go1.14版本后引入了异步抢占机制，这样的事情就不会发生了。

那么只要有一种机制可以让没有发生函数调用的goroutine可以被打断，跳转到一个函数中去，那么不就可以对其进行抢占了吗。

异步抢占的主要机制是基于操作系统信号，当系统监控线程检测到一个goroutine执行了过长的时间，就会发出异步抢占，也就是给该goroutine所在线程发送一个信号，线程收到信号后就会跳转到提前注册的信号处理函数sigHandler中，从而就可以对该goroutine进行抢占了。

用作抢占的信号正是SIGURG，这个信号很少使用，可以用来实现基于信号的异步抢占。

信号处理函数sigHandler中抢占机制的代码如下：

func sighandler(sig uint32, info *siginfo, ctxt unsafe.Pointer, gp *g) {
	...
	// 如果当前信号是sigPreempt 而且 开启了异步抢占
	if sig == sigPreempt && debug.asyncpreemptoff == 0 && !delayedSignal {
		//进行抢占
		doSigPreempt(gp, c)

	}
	...
}

doSigPreempt会在goroutine的栈中注入一个asyncPreempt的调用，因此当信号处理函数返回，重新回到goroutine中时就会执行asyncPreempt函数

func doSigPreempt(gp *g, ctxt *sigctxt) {
	...
	if wantAsyncPreempt(gp) {
		if ok, newpc := isAsyncSafePoint(gp, ctxt.sigpc(), ctxt.sigsp(), ctxt.siglr()); ok {
			// Adjust the PC and inject a call to asyncPreempt.
			ctxt.pushCall(abi.FuncPCABI0(asyncPreempt), newpc)
		}
	}

	...
}

asyncPreempt是由汇编实现的，它又会调用asyncPreempt2，最终又会回到schedule中触发一次新的调度。

func asyncPreempt2() {
	...
		mcall(gopreempt_m)
	...
}

func gopreempt_m(gp *g) {
	...
	goschedImpl(gp)
}

func goschedImpl(gp *g) {
	...

	schedule()
}



6 系统监控线程sysmon

系统监控线程sysmon（system mointor）是一个特殊的线程，它会在go程序执行期间常驻，它不需要和P绑定就可以执行，它的工作主要是负责对系统的情况进行检测，并协调系统的运行。

系统监控线程会在runtime.main执行时被创建：

sysmon是这个线程的入口函数：

sysmon的主要任务如下：

1. 死锁检测
2. 轮询网络：当其他P都比较繁忙时，它会负责轮询网络，并将就绪的goroutine加入全局队列中
3. 夺取处于系统调用中的P：当一个goroutine因为系统调用而阻塞时，sysmon会将线程绑定的P hand off出去，它可以寻找或创建一个新的M来继续运行
4. 抢占长时间运行的G：当一个goroutine运行时间多长时，sysmon会将其标记为抢占。如果支持异步抢占，则会执行异步抢占
5. 周期性触发GC：GC的时间周期为2min

func sysmon() {
	lock(&sched.lock)
	sched.nmsys++
    // 1.死锁检测
	checkdead()
	unlock(&sched.lock)

	...

	for {
        // 休眠一定时间
		if idle == 0 { // start with 20us sleep...
			delay = 20
		} else if idle > 50 { // start doubling the sleep after 1ms...
			delay *= 2
		}
		if delay > 10*1000 { // up to 10ms
			delay = 10 * 1000
		}
		usleep(delay)

		...

		// poll network if not polled for more than 10ms
        // 2.轮询网络如果截至上次已经超过10ms
		lastpoll := sched.lastpoll.Load()
		if netpollinited() && lastpoll != 0 && lastpoll+10*1000*1000 < now {
			sched.lastpoll.CompareAndSwap(lastpoll, now)
			list := netpoll(0) // non-blocking - returns list of goroutines
			if !list.empty() {
				incidlelocked(-1)
				injectglist(&list)
				incidlelocked(1)
			}
		}
		...

		// retake P's blocked in syscalls
		// and preempt long running G's
        // 3.夺回阻塞与系统调用中的P
        // 4.抢占长时间运行的G
		if retake(now) != 0 {
			idle = 0
		} else {
			idle++
		}

		// check if we need to force a GC
        // 5.周期性触发GC
		if t := (gcTrigger{kind: gcTriggerTime, now: now}); t.test() && forcegc.idle.Load() {
			lock(&forcegc.lock)
			forcegc.idle.Store(false)
			var list gList
			list.push(forcegc.g)
			injectglist(&list)
			unlock(&forcegc.lock)
		}
		if debug.schedtrace > 0 && lasttrace+int64(debug.schedtrace)*1000000 <= now {
			lasttrace = now
			schedtrace(debug.scheddetail > 0)
		}
		unlock(&sched.sysmonlock)
	}
}
