从输入URL到页面呈现发生了什么？

从输入URL到页面呈现发生了什么？

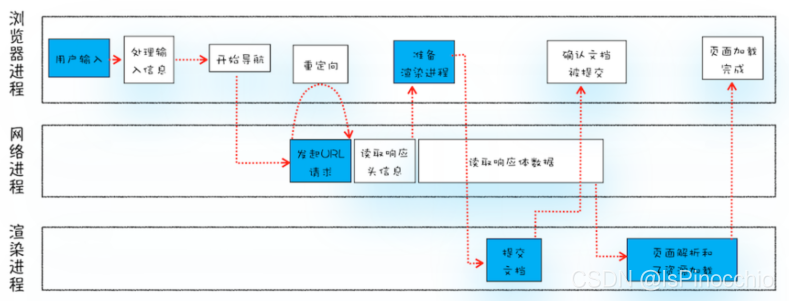

按下回车后，用户发出URL请求到页面开始解析的这个过程，叫做导航。

前导

• 一切都从浏览器进程开始：浏览器中tab外面发生的一切都是由浏览器进程控制的。浏览器进程有很多负责不同工作的线程，其中包括绘制浏览器顶部按钮和导航栏输入框等组件的UI线程、管理网络请求的网络线程、以及控制文件读写的存储线程等。当你在导航栏里面输入一个URL的时候，其实就是UI线程在处理你的输入。

1. 用户输入-浏览器进程

用户在地址栏输入关键字后，地址栏会判断输入的关键字是搜索内容还是请求的URL。

• 如果是搜索内容，地址栏会使用浏览器默认的搜索引擎来合成新的带搜索关键字的URL。
• 如果输入内容符合URL规则，则会根据规则合成完整的URL（比如自动拼接http://）。

然后浏览器进程会通过进程间通信（IPC）把URL请求发送给网络进程，网络进程接收到URL后，才会发起真正的URL请求。

2. 网络请求-网络进程

1.1 输入url后，浏览器会解析出协议、主机、端口、路径等信息，并构造一个HTTP请求

• 发送http请求前，会根据请求头的expires和cache-Control判断是否命中强缓存
• 若没有命中则发起请求，根据请求头的Last-Modified和ETag判断是否命中协商缓存
• 若前两个都没有命中，则直接从服务端获取资源

1.2 DNS解析

我们的浏览器、操作系统、路由器都会缓存一些URL对应的IP地址，统称为DNS高速缓存。

在发送HTTP请求之前，浏览器会先发送一个UDP包给DNS域名解析服务器去寻找对应的IP地址，然后在发起HTTP请求。

1.3 发起HTTP请求

如果请求协议是HTTPS，那么还需要建立TLS连接。

• 首先三次握手建立TCP连接。
• 建立完毕后，浏览器可以和服务器开始通信，即开始发送HTTP请求。
• HTTP到达服务器后，服务器进行响应处理。响应完后，TCP连接可断开也可以不断开，由字段connection决定。

一般来讲，为了优化导航时间，浏览器进程向网络进程提供URL后，就会开始准备渲染进程。

3. 解析文件-渲染进程

• 浏览器进程向渲染进程发送“提交文档”的消息，渲染进程接受到“提交文档”后，会和网络进程建立传输数据的“管道”。

• 等文档数据传输完成之后，渲染进程会返回“确认提交”的消息给浏览器进程。

• 浏览器进程收到“确认提交”后，会更新浏览器的界面状态，包括安全状态、地址栏url、前进后退状态、更新web页面等。

2.1 构建DOM树

由于浏览器无法直接理解HTML字符串，所以需要将其转换成可方便操作的DOM树，DOM树本质是以document为根节点的多叉树。

• 转换：浏览器从磁盘或网络中读取HTML的原始字节，并根据文件的指定编码将它们转换成各个字符
• 令牌化：浏览器将字符转换成W3C、HTML5标准规定的各种令牌。每个令牌都有特殊含义和一组规则。
• 词法分析：发出的令牌根据规则转换成定义其属性和规则的对象
• DOM树构建：由于HTML标记定义不同标记之间的关系，创建的对象连接在一个树结构内。

2.2 样式计算

• 格式化样式表：由于浏览器不理解CSS样式文本，因此渲染引擎接受到CSS文本后第一件事就是将其转化为一个结构化的对象，即styleSheets。
• 标准化样式属性：有些CSS属性值不容易被渲染引擎理解，因此需要将他们标准化,比如em变为px、red变为#ff0000等。
• 计算每个节点的具体样式：根据继承和层叠规则来计算每个节点的样式，并被保存在ComputedStyle的结构内。

2.4 生成布局树并布局计算

生成DOM树和ComputedStyle后,接下来要做的就是通过浏览器的布局系统确定元素的位置，也就是生成一棵布局树(Layout Tree)。

布局树生成的大致流程如下：

• 生成初步布局树：遍历 DOM 树中的所有可见节点，并把这些节点加到布局树。
• 布局计算：当有一棵完整的布局树后，会计算布局树节点的坐标位置并重新写回布局树中。

4. 渲染过程-渲染进程

分层

有了布局树之后，由于3D效果或层叠效果存在，还会对特定的节点进行分层，构建一颗图层树（Layer Tree）。

一般情况下，节点的图层会默认属于父节点的图层，但有时一些节点会被提升为单独的一层：

• 拥有层叠上下文属性的元素
  • z-index; opacity; transform; filter; isolation; will-change等等
• 需要剪裁（clip）的地方
  • 比如文字超出div大小，超出部分需要为剪裁。这种情况下，渲染引擎会为文字部分单独创建一个层，如果出现滚动条，滚动条也会被提升为单独的层。
• 层叠等级低的节点被提升为单独的图层之后，那么所有层叠等级比它高的节点都会成为一个单独的图层。这潜在层爆炸的危险。

生成绘制列表

完成图层树的构建后，渲染引擎会将图层的绘制拆分成一个个绘制指令。

格栅化（raster）

绘制操作都是由渲染进程中的合成线程来完成。

生成绘制列表后，渲染进程的主线程会把绘制列表**提交（commit）**给合成线程开始绘制。

• 分块：由于页面实际大小要大于视口(viewport)，一次性绘制出页面再展示开销会很大。基于这个原因，合成线程会将图层划分为图块（tile）。图块大小通常为256*256或者512*512。
• 格栅化：合成线程会选择视口附近的图块,把它交给格栅化线程池来生成位图(由许多像小方块一样的像素组成的图形)。

但通常，格栅化过程都会使用GPU来加速生成，相当于渲染进程把生成图块的指令发送给了GPU进程，使用GPU生成位图的过程叫快速格栅化（GPU格栅化），生成的位图被保存在GPU内存中，最后再发送给合成线程

合成显示

• 当所有图块都被格栅化后，合成线程会生成一个绘制图块的命令——“DrawQuad”，然后将命令提交给浏览器进程。

• 浏览器进程有一个叫viz的组件，收到发来的DrawQuad命令后，将页面内容绘制到内存中，最后再将这部分内存发送给显卡。显卡接收到浏览器进程传来的页面后，会合成相应的图像，显示到屏幕上。

大致流程：

• 渲染进程将HTML内容转换为浏览器可读懂的DOM树结构
• 渲染引擎将CSS样式表转化为浏览器可理解的styleSheets，计算出DOM节点样式
• 创建布局树，并计算元素的几何位置
• 对于布局树进行分层，并生成分层树
• 为每个图层生成绘制列表，并将其交给合成线程
• 合成线程将图层分为图块，并在格栅化线程池中将图块转换成位图
• 合成线程发送DrawQuad指令给浏览器进程
• 浏览器进程根据DrawQuad消息将页面生成并保存在内存中，再发给显卡，显示到屏幕上
