CATIA入门操作案例——旋钮,多截面曲面,曲面分割实体,盒体定义

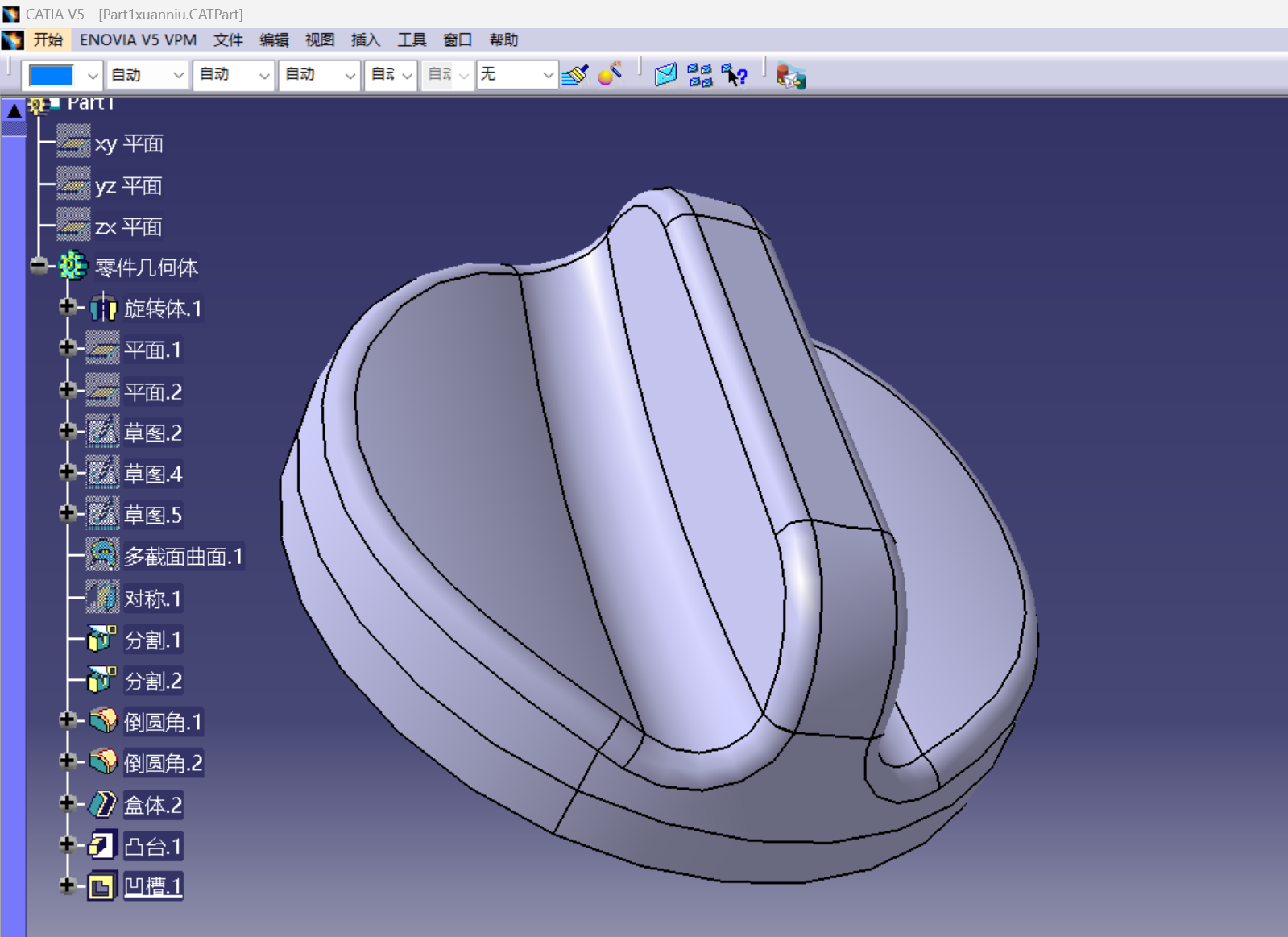

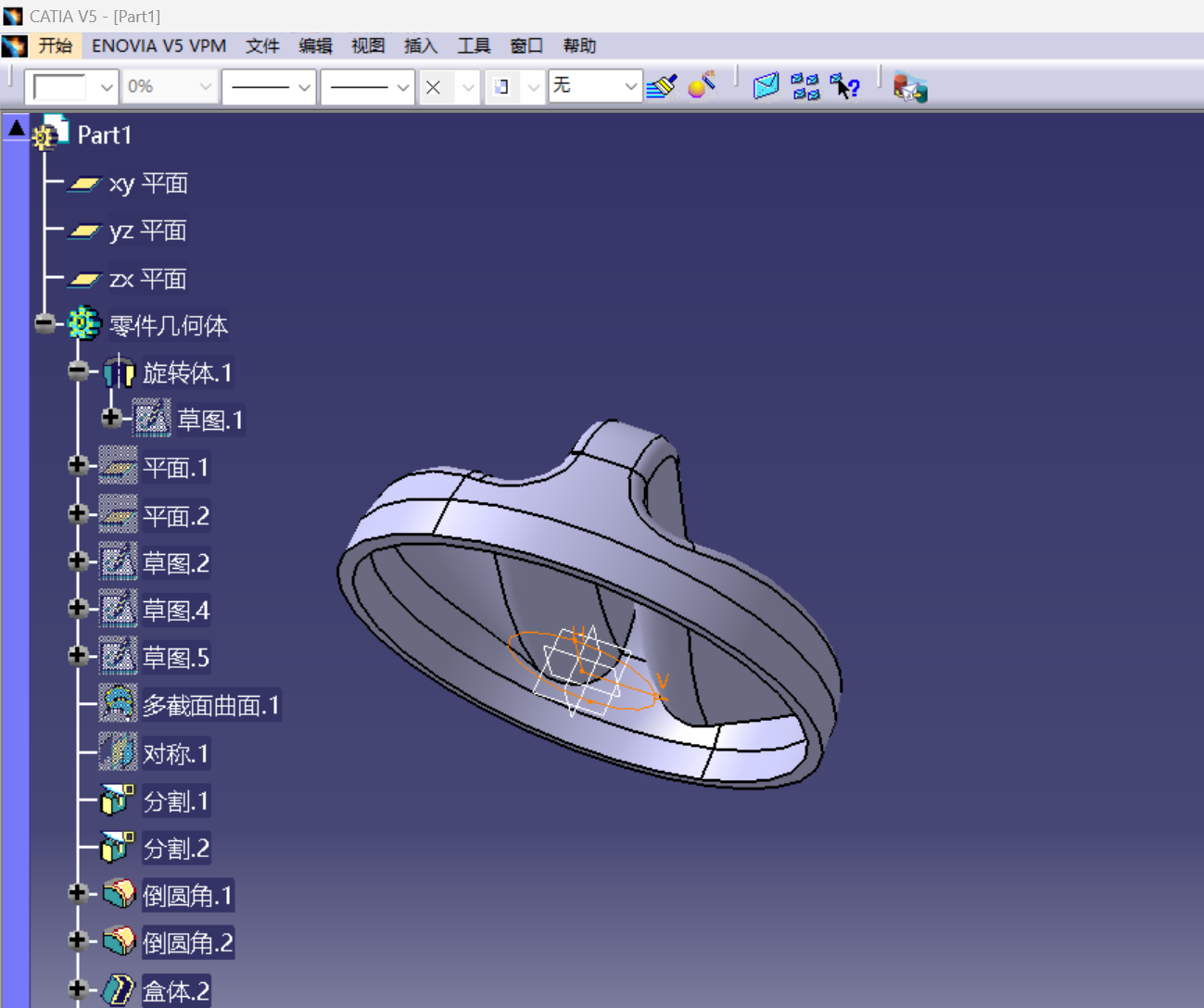

画个旋钮

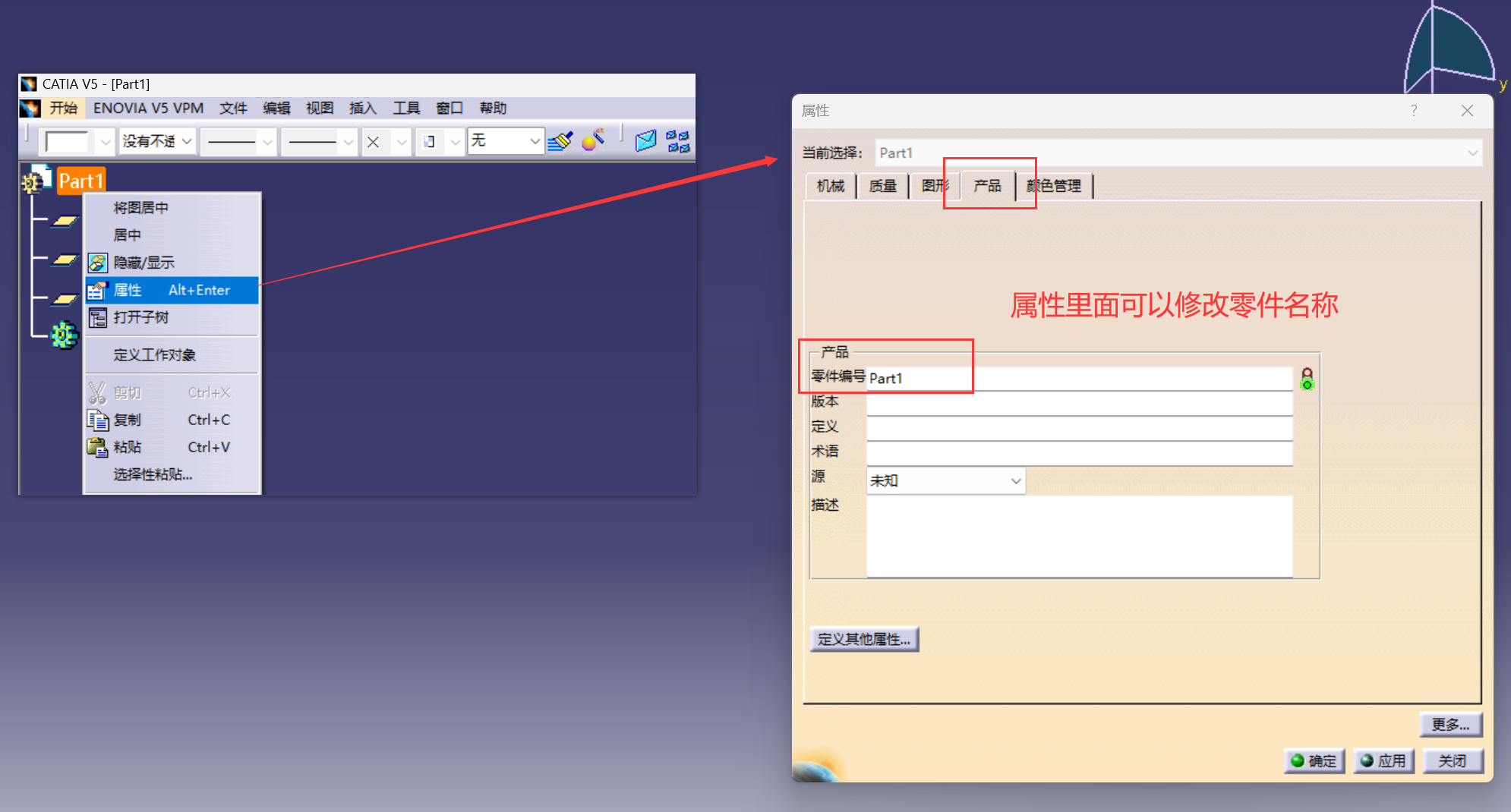

Tips: 零件名称

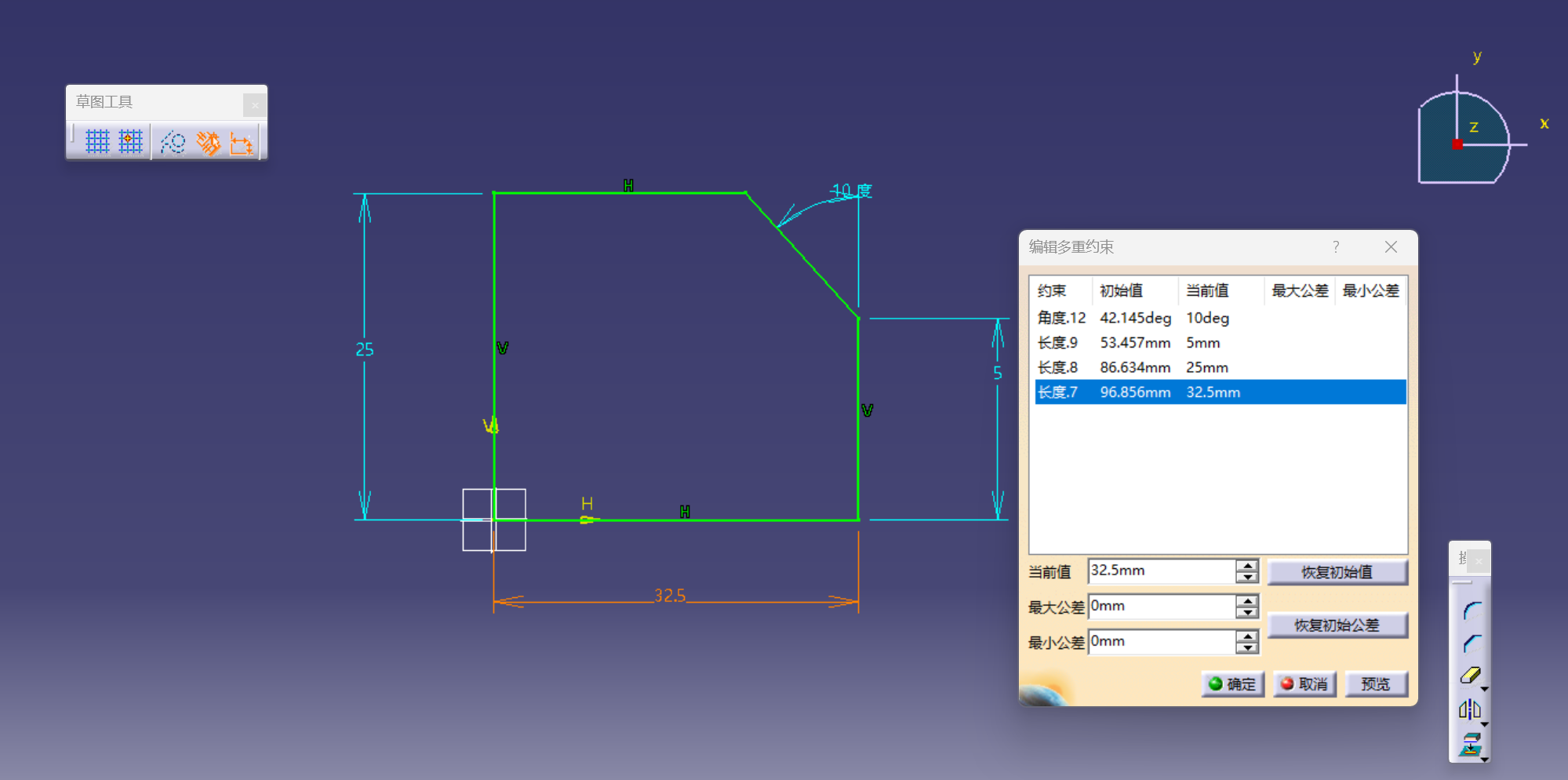

绘制旋转凸台

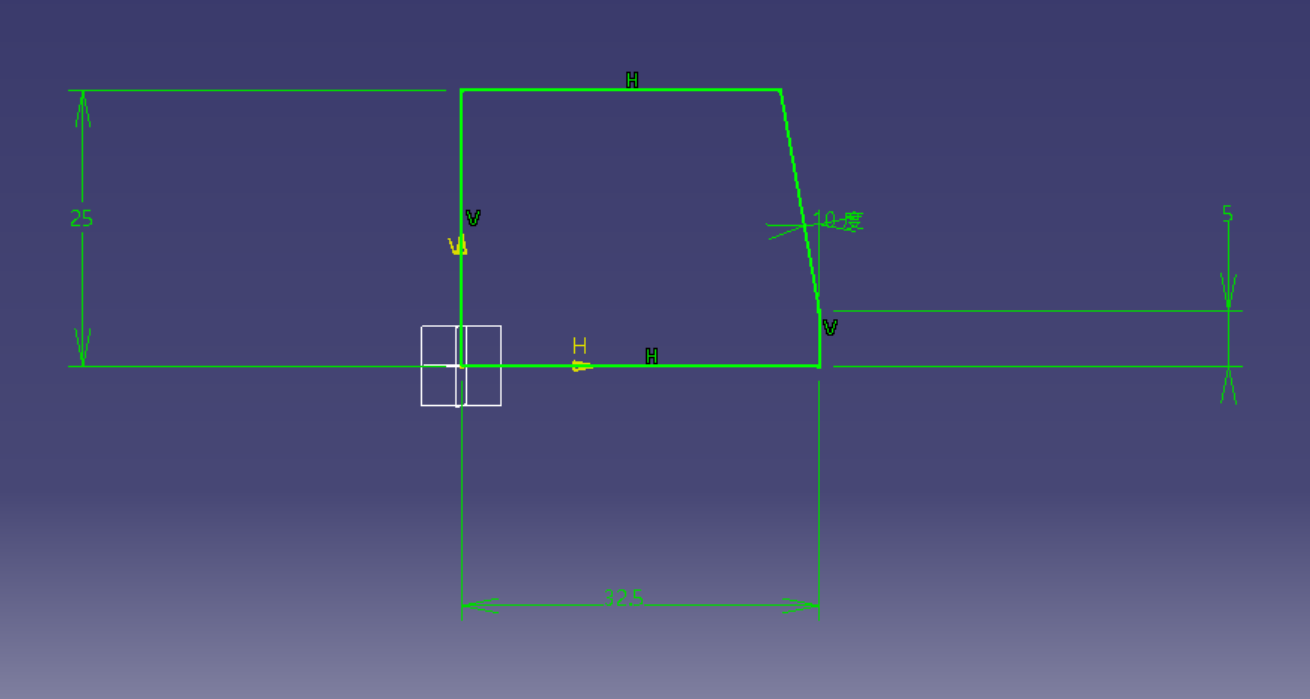

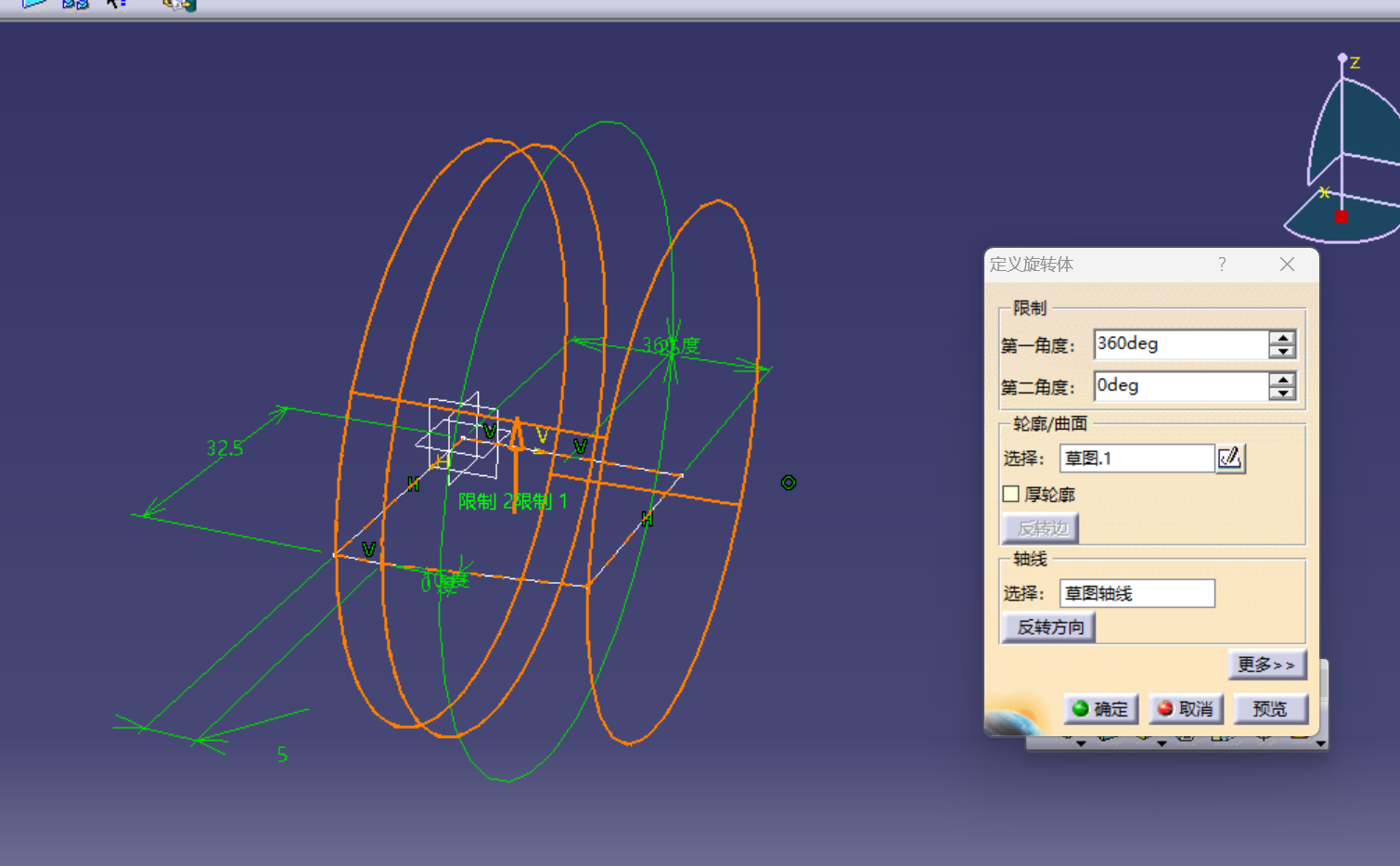

在零件设计模块画一个旋转凸台

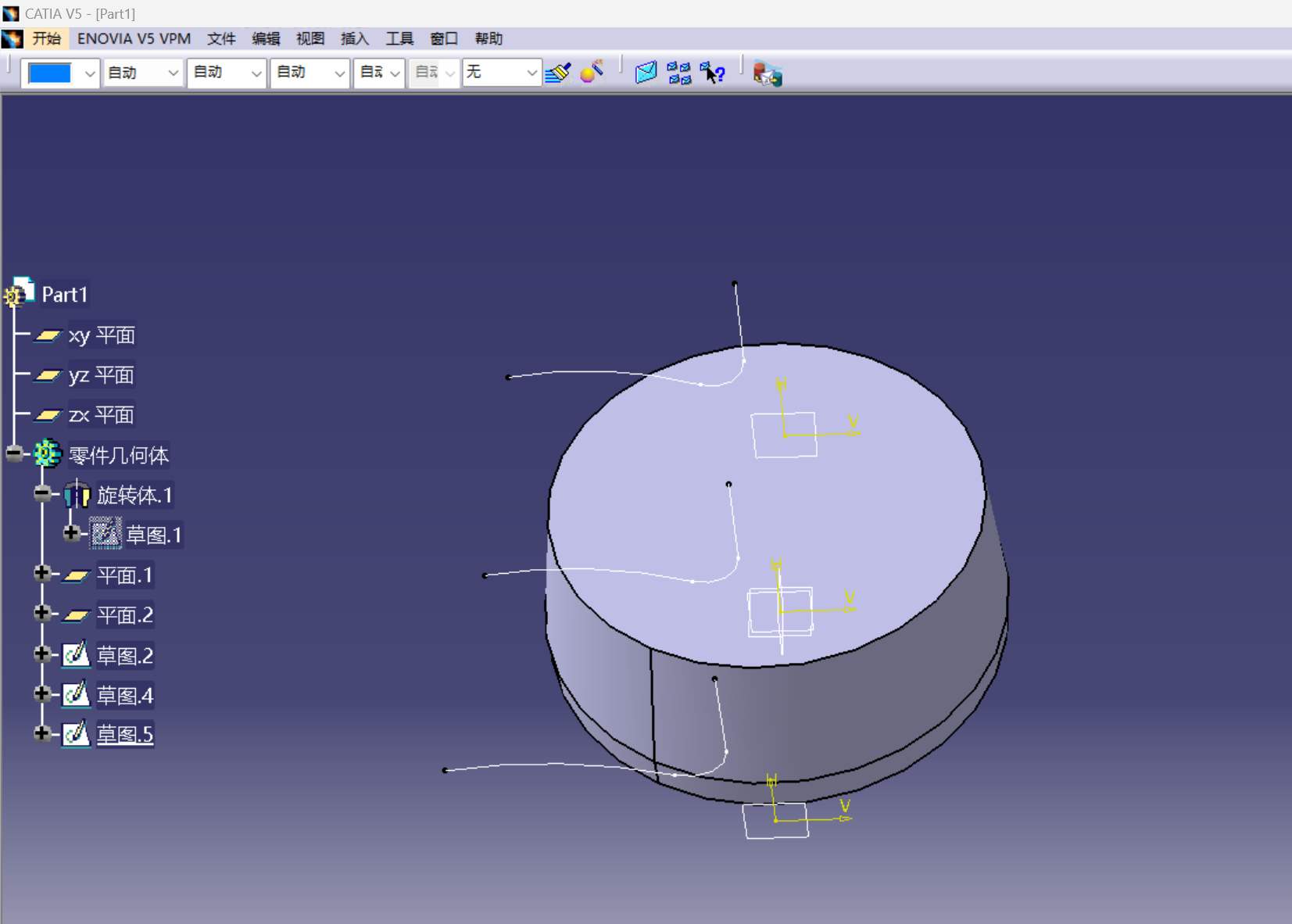

绘制多截面曲面用的草图

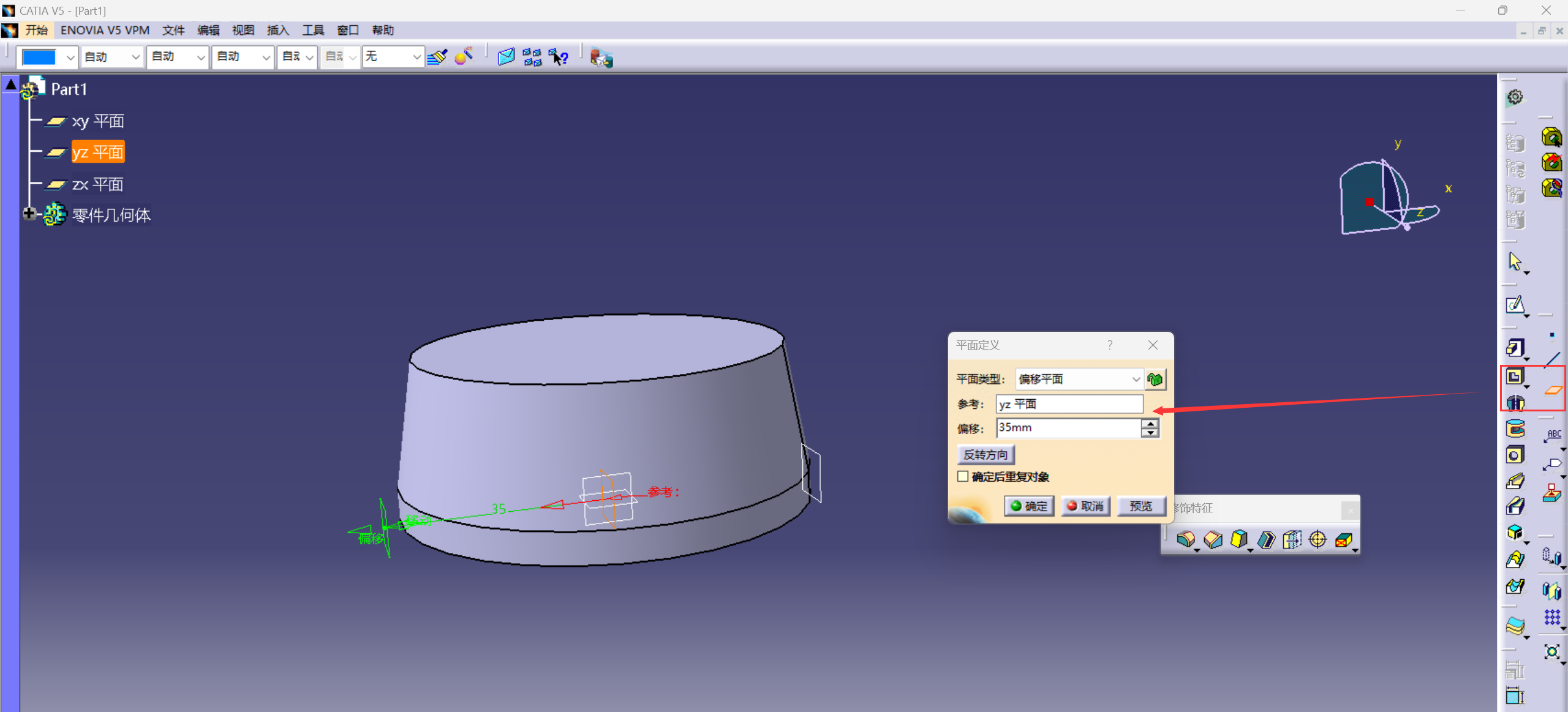

创建两个平面

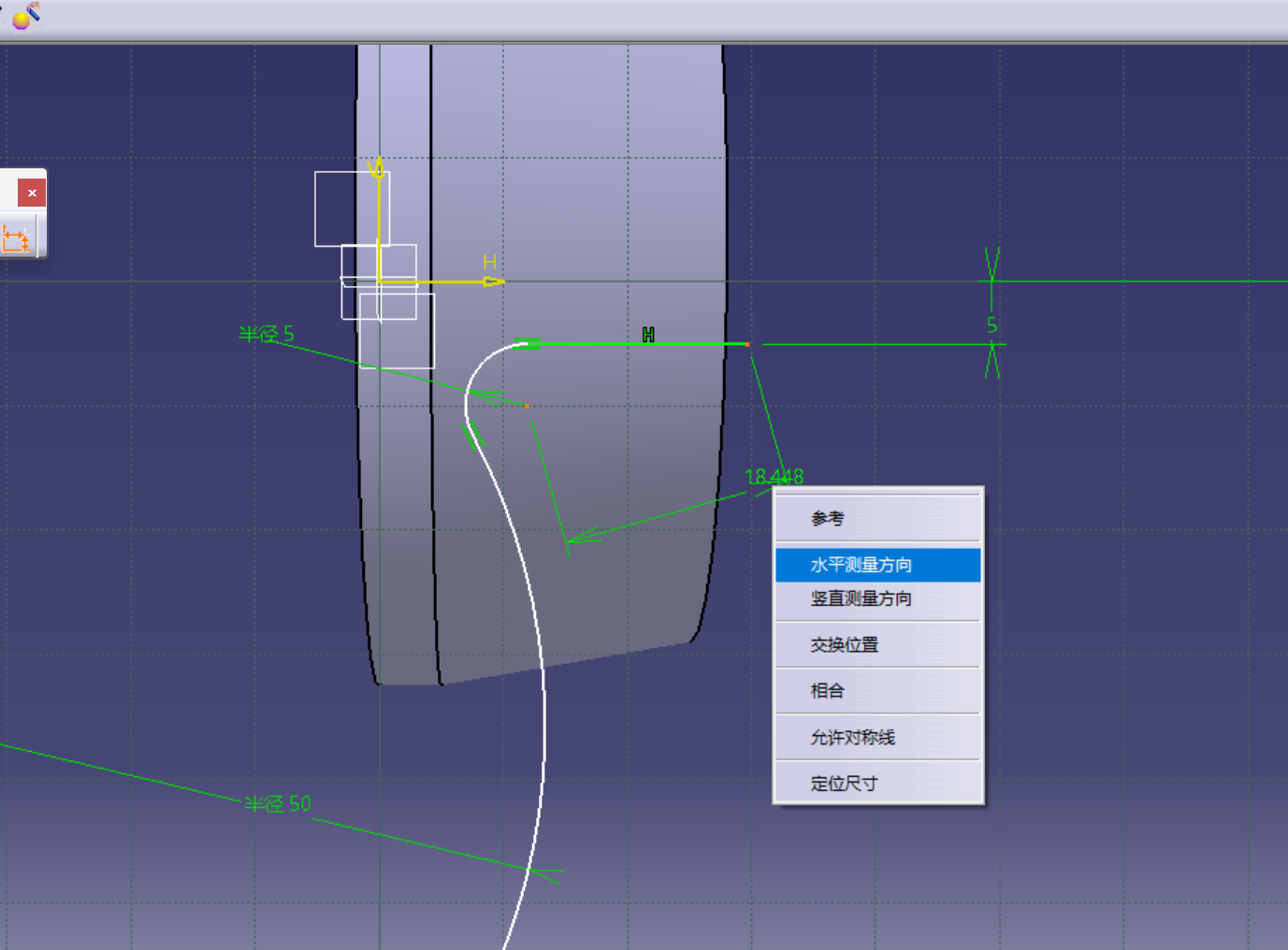

右键切换成水平标注

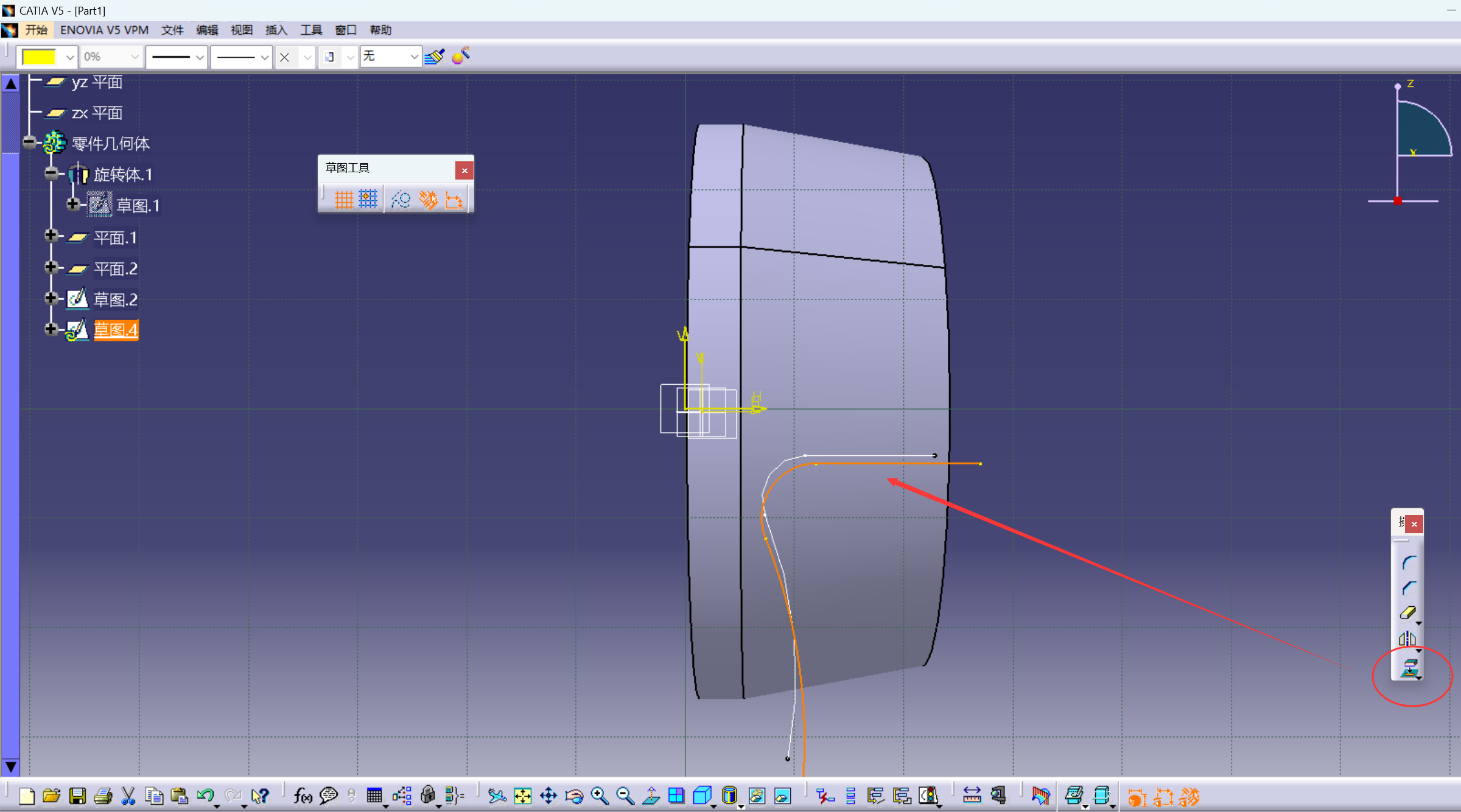

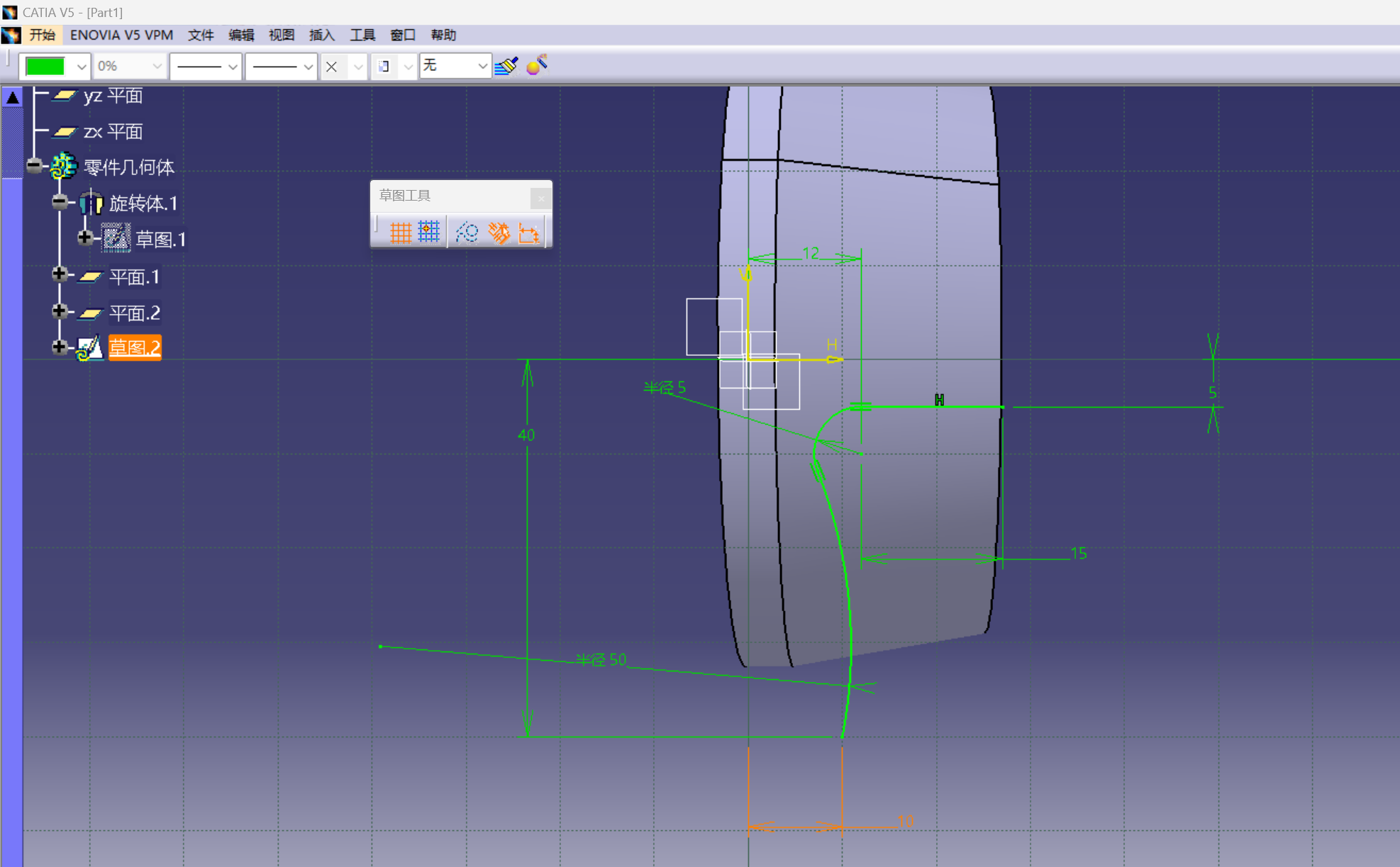

绘制曲线,进行标注
进行移动

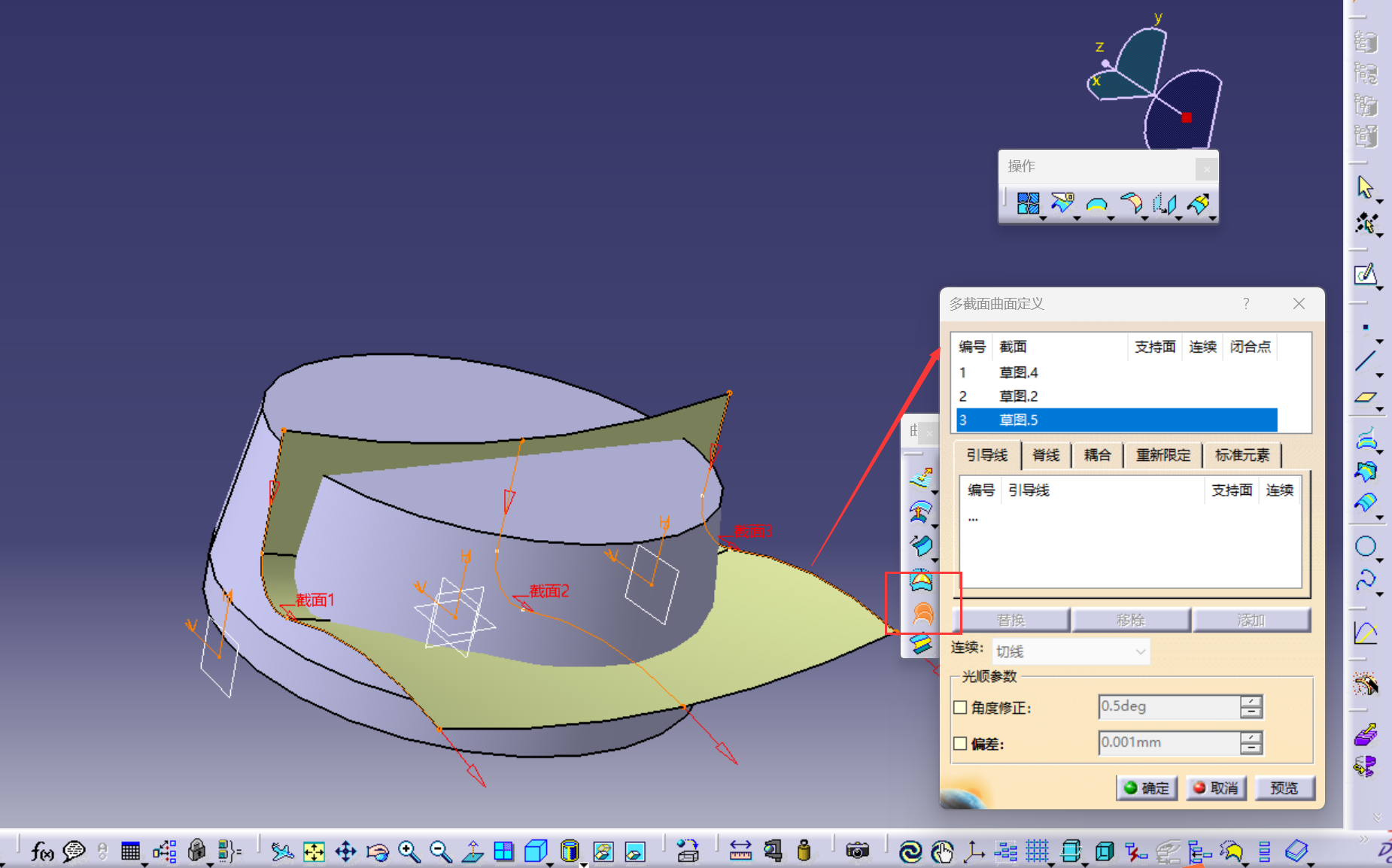

多截面曲面

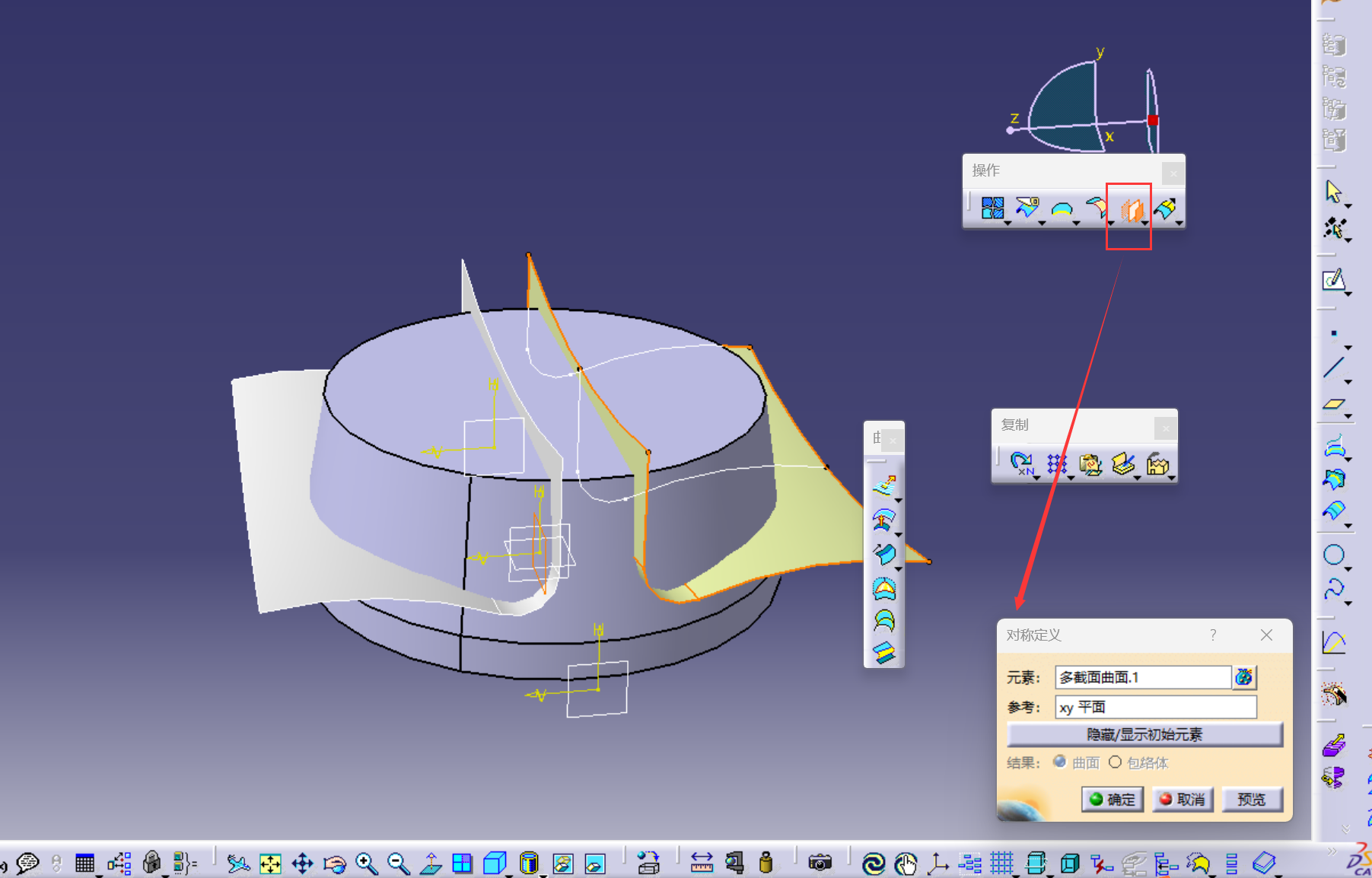

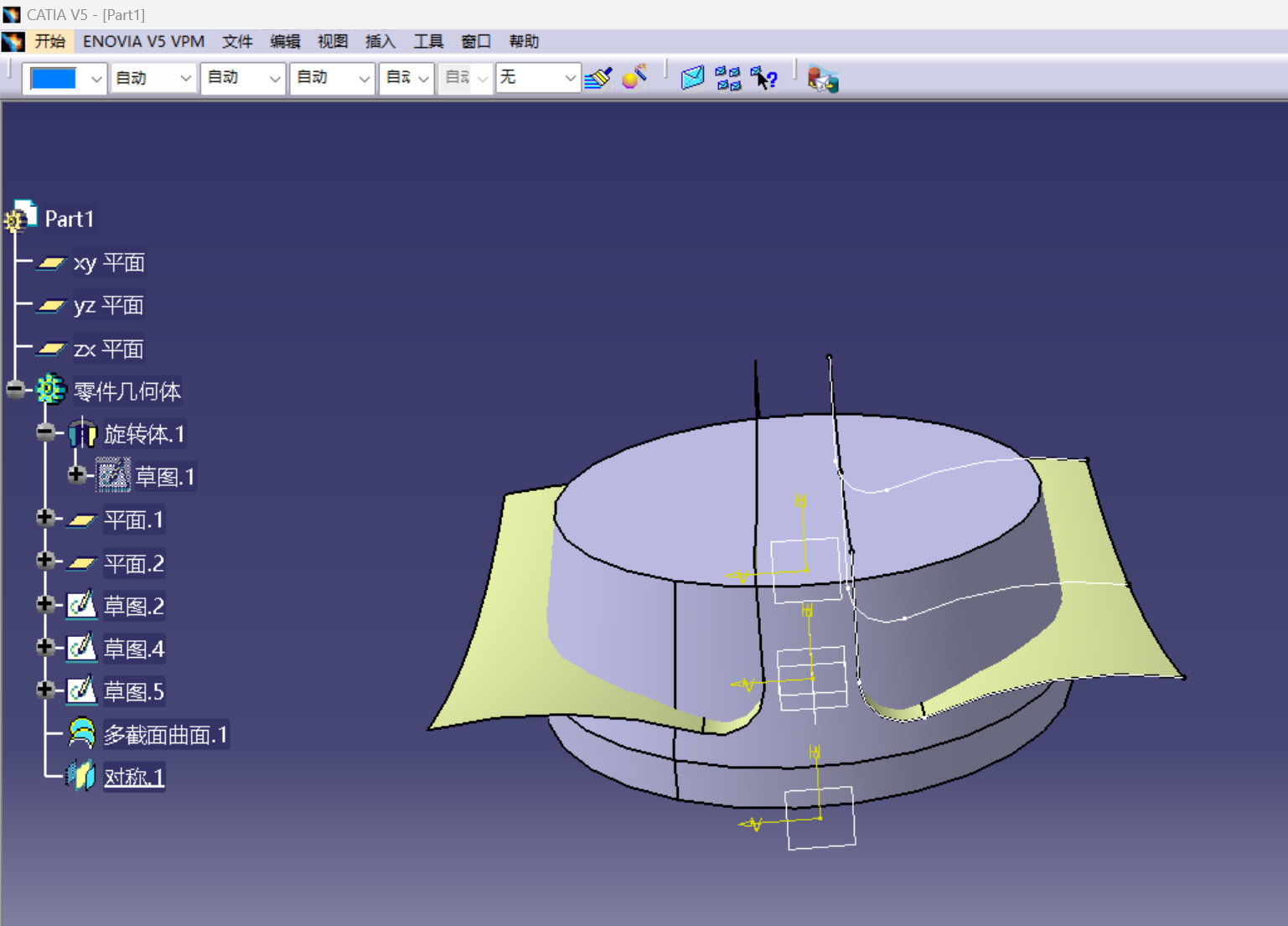

创成式外形设计中绘制多截面曲面

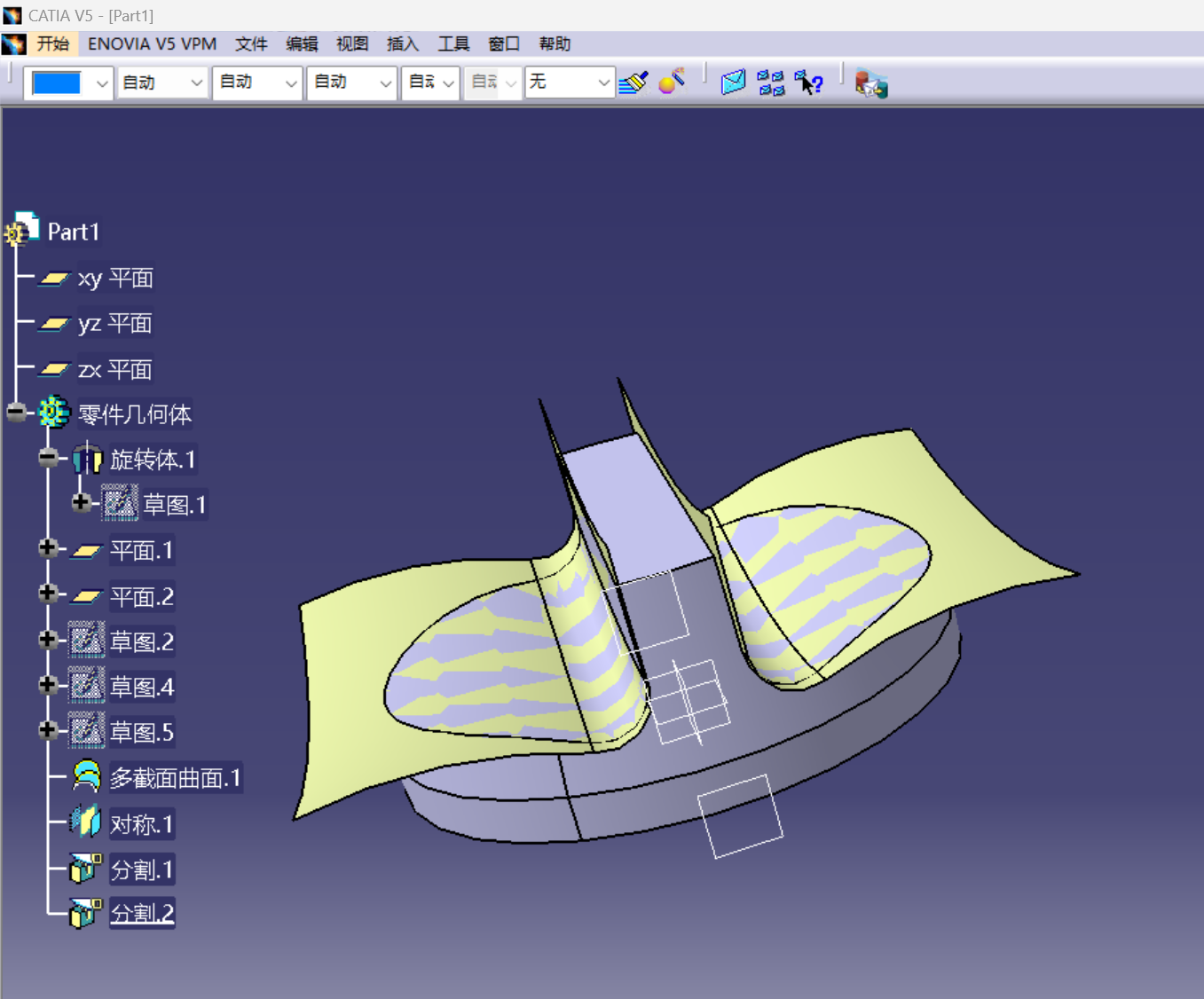

曲面分割实体

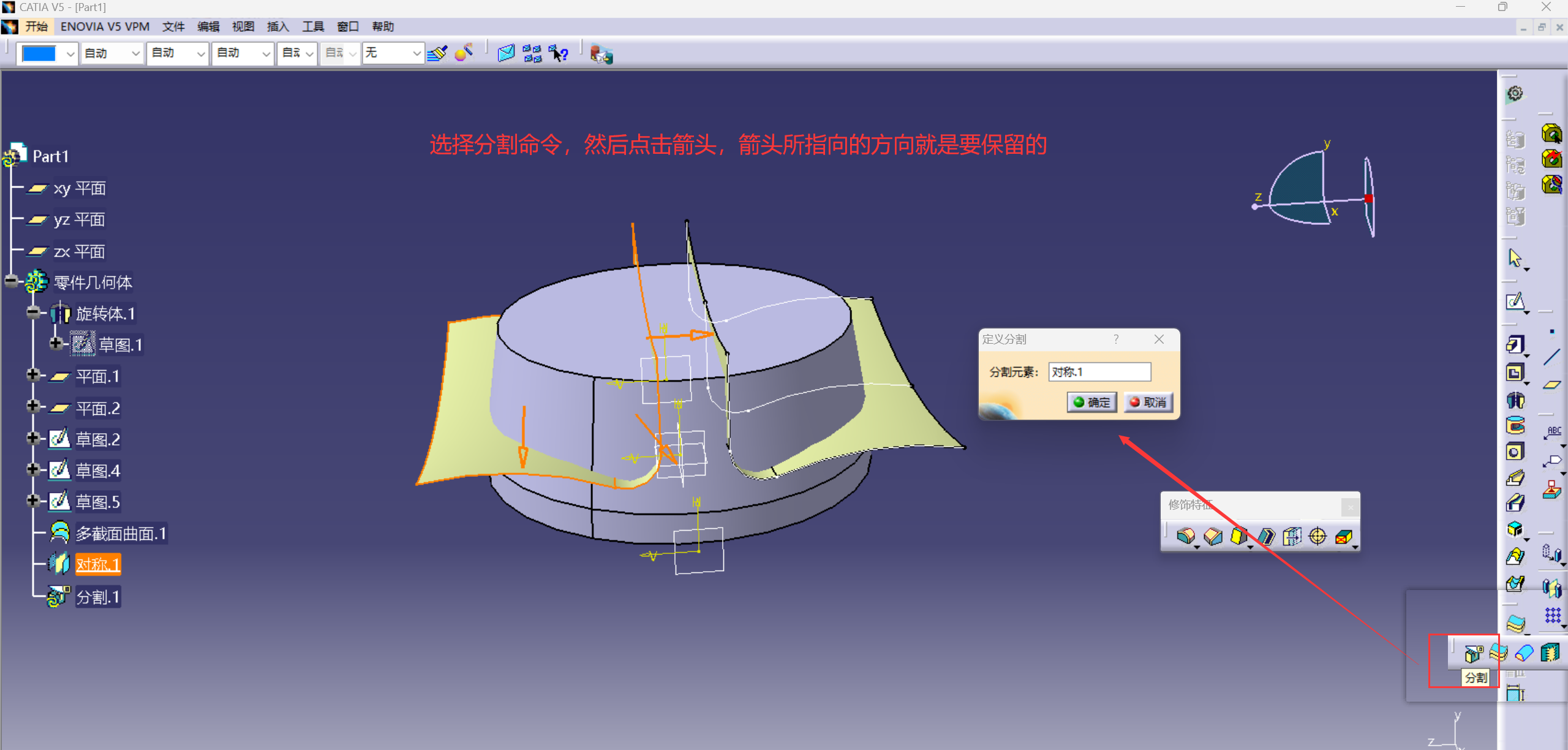

零件设计模块进行分割

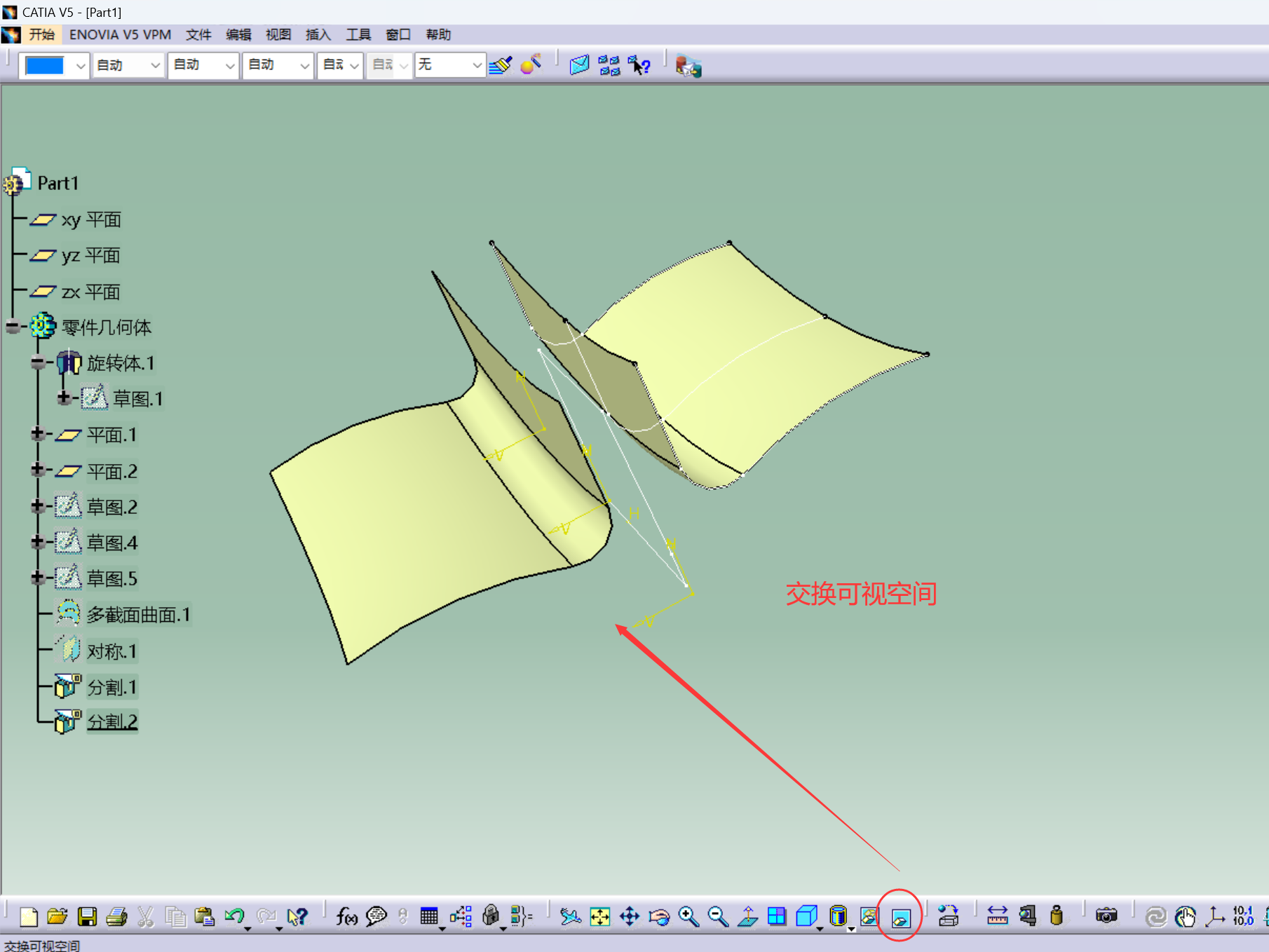

小技巧:交换可视空间

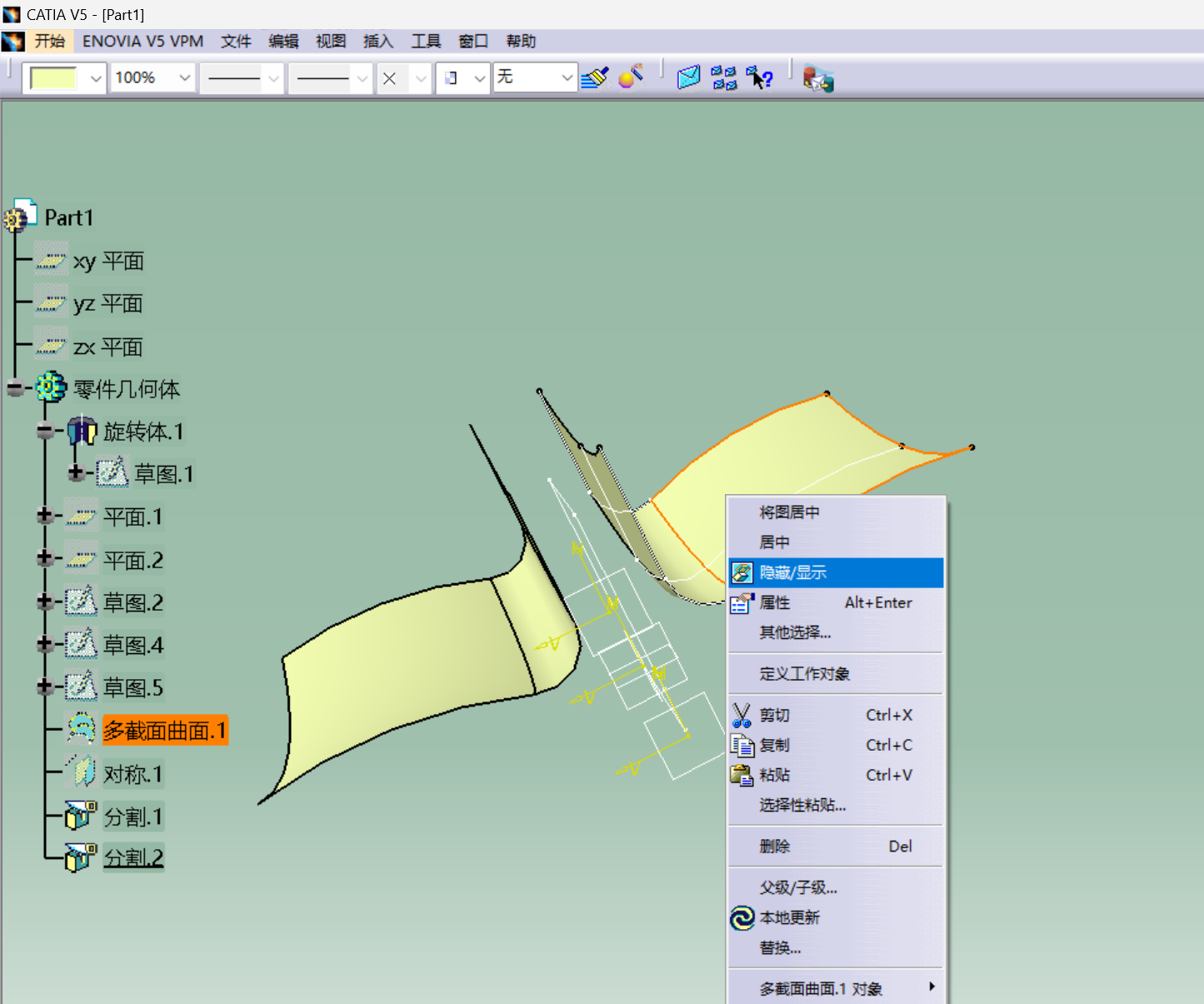

在不可视空间点击 隐藏/显示 就可以在正常空间显示

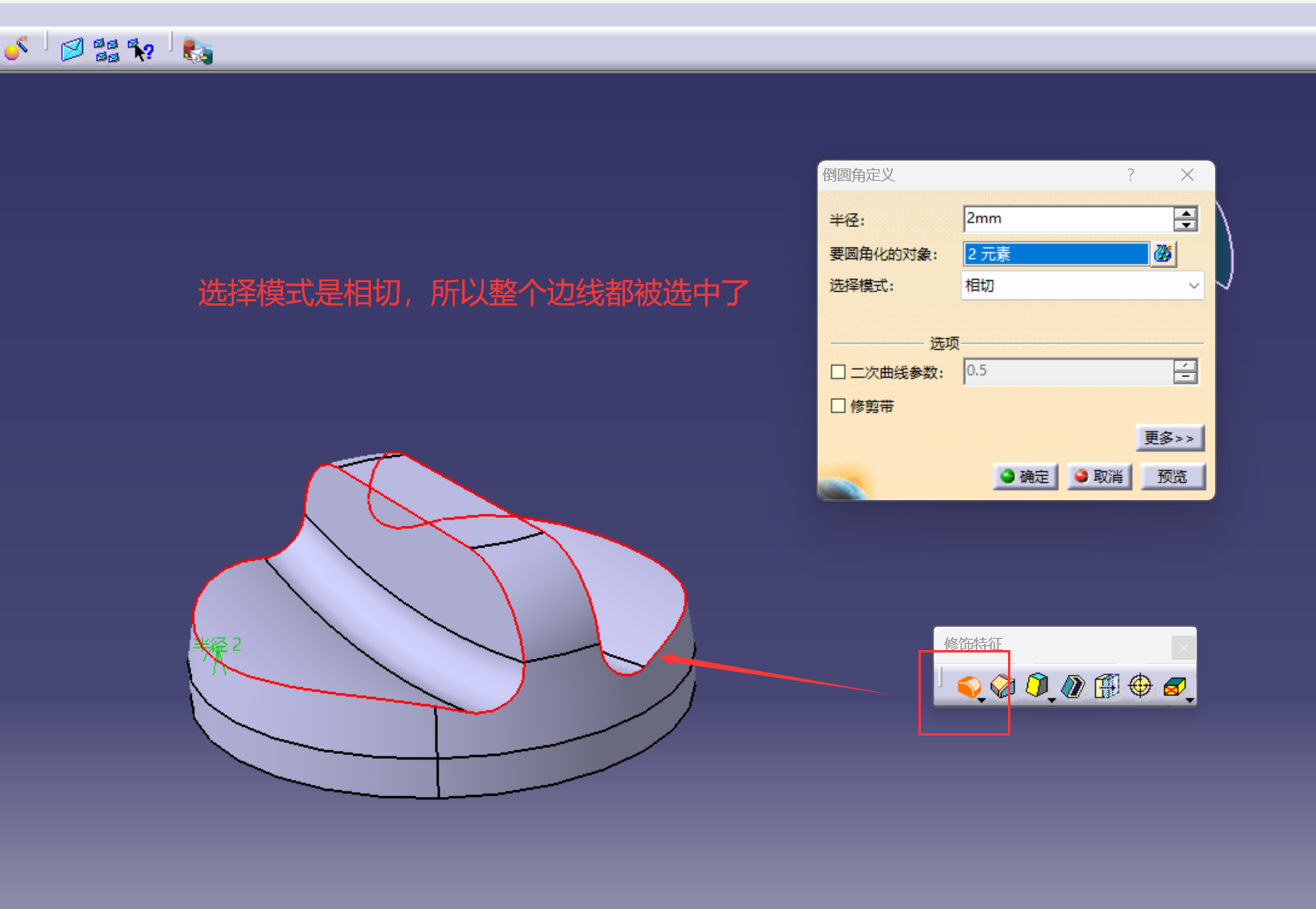

进行倒角

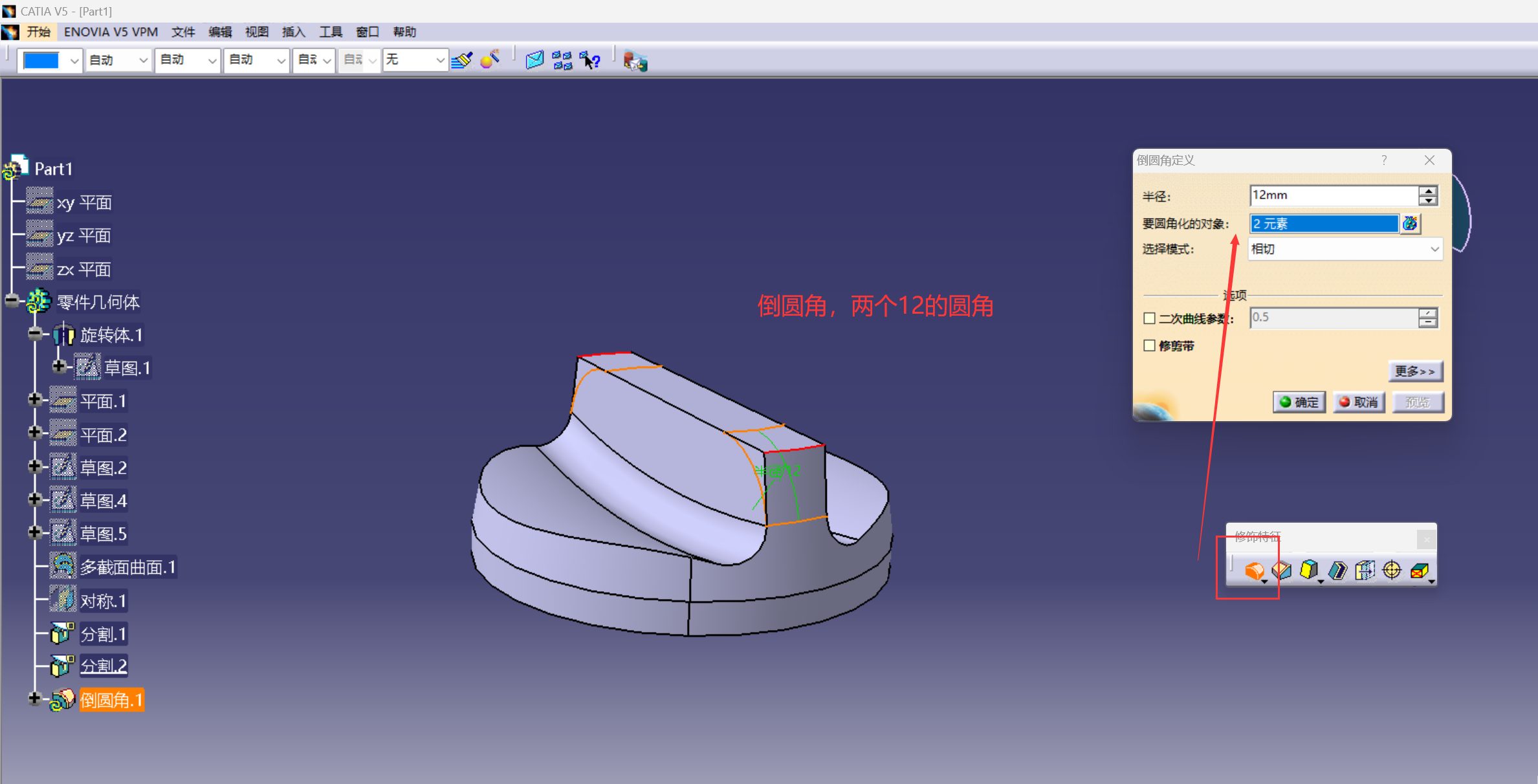

进行倒圆角,两个12的角

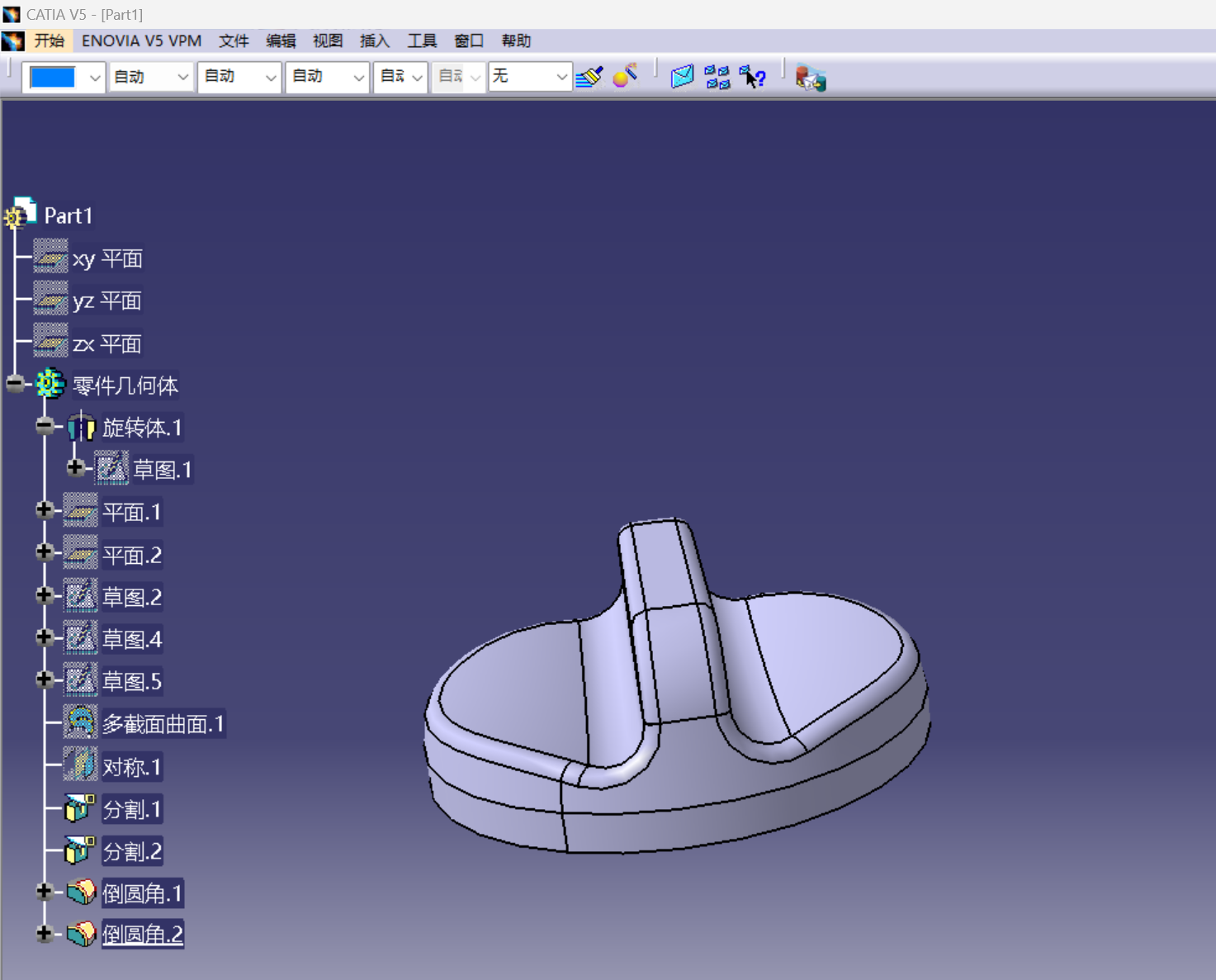

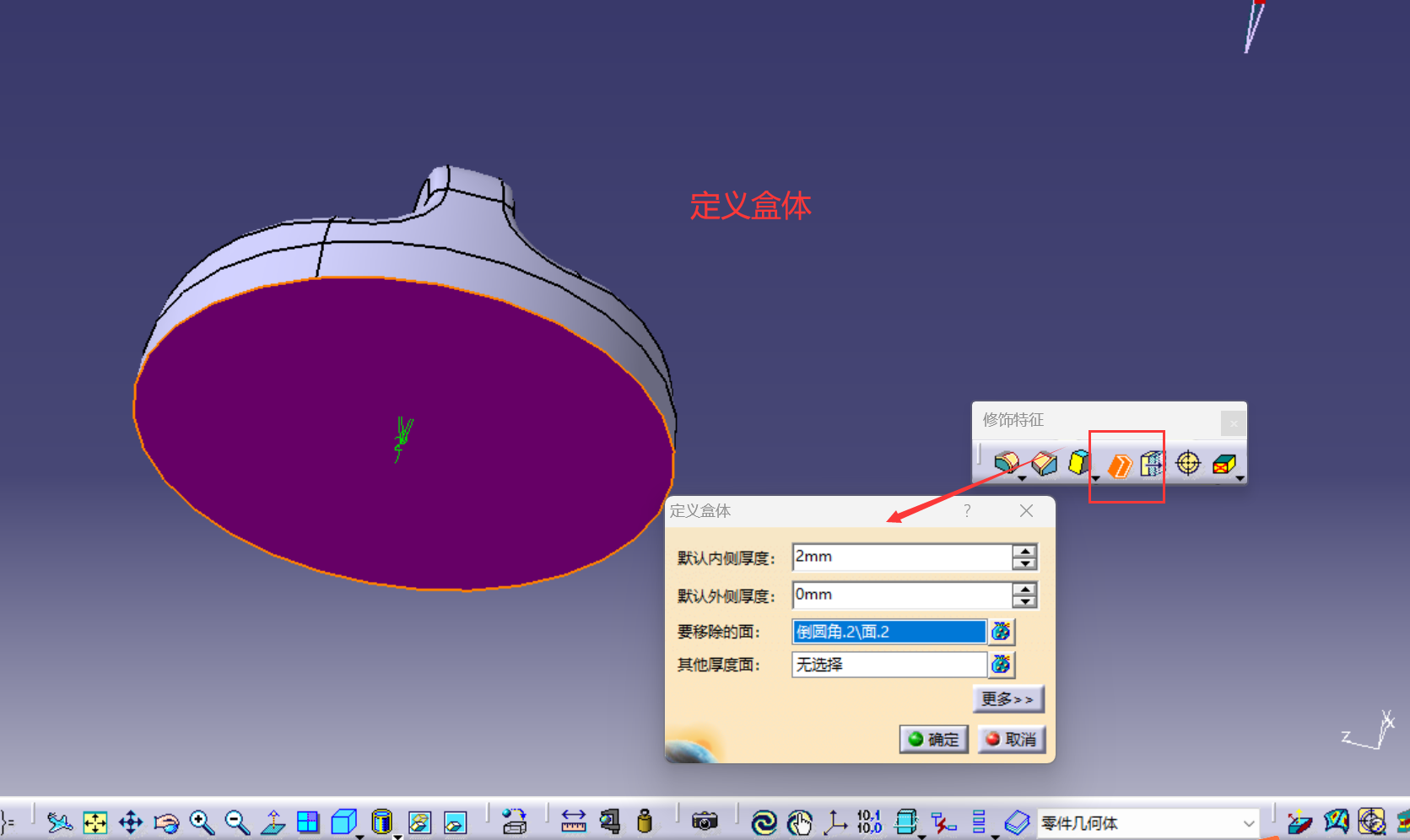

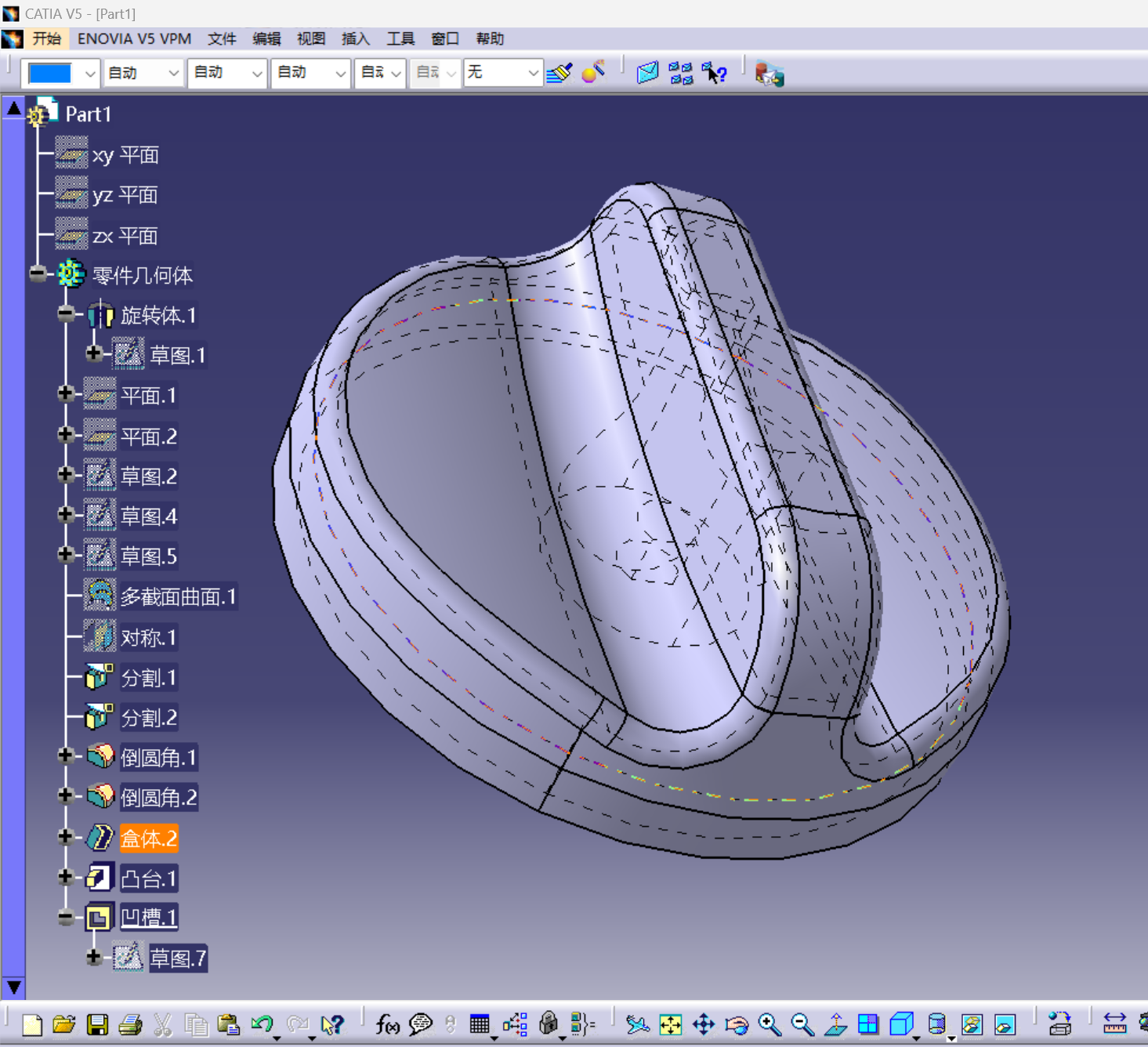

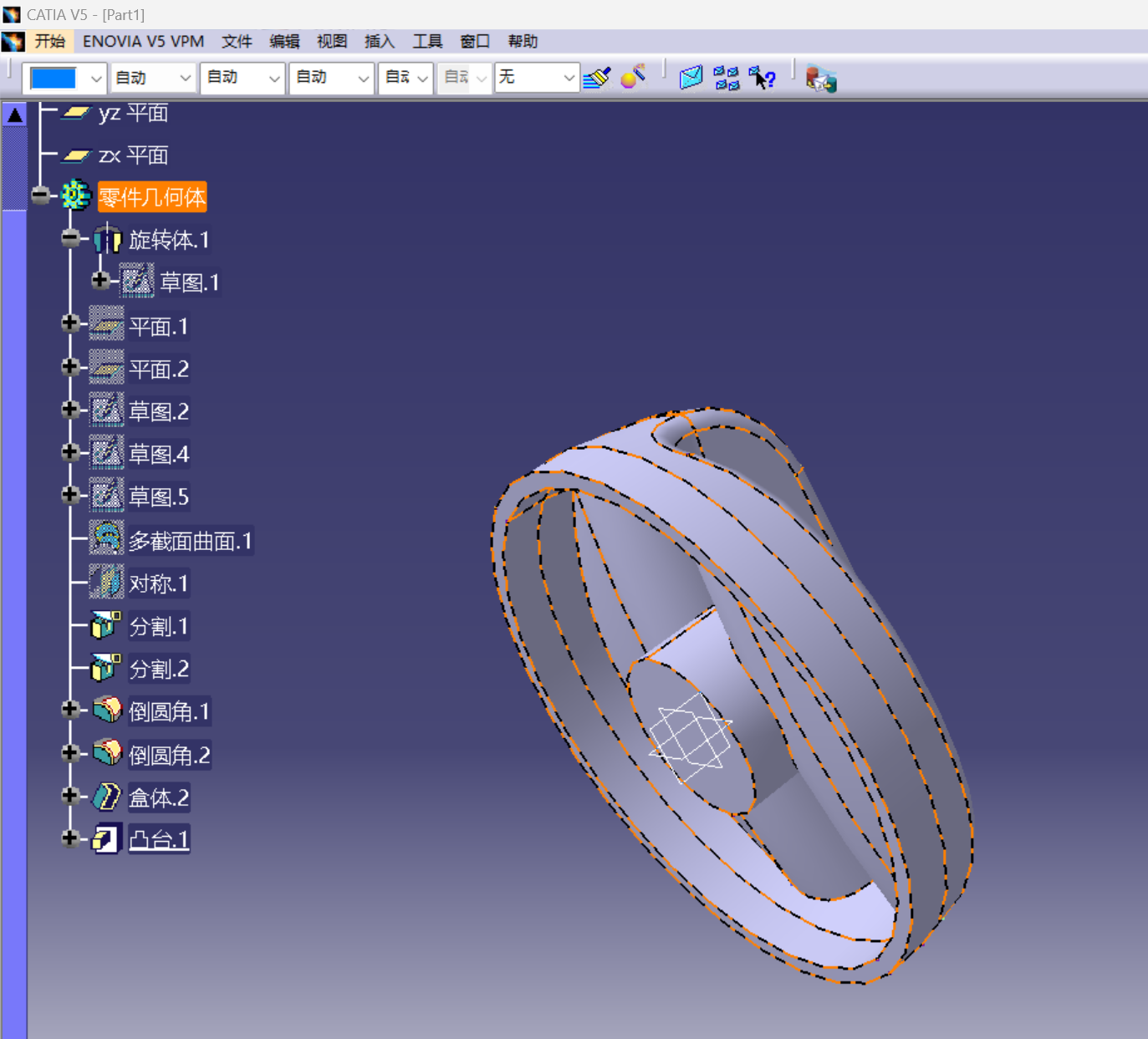

定义壳体等
