引出

最近关注到一款开源的三维建模引擎，openCasCade，感觉蛮厉害的样子，所以就研究了一下，发现网上的相关资料还是比较少的。我自己在安装的时候踩了不少坑，

尤其是在通过源码自编译，感兴趣的朋友可以点击下面连接：

OpenCASCADE入门——7.8.0版本通过源码自编译，生成解决方案，用draw进行简单尝试-CSDN博客

今天这篇文章带来的时exe可执行的安装方式，相比源码自编译要简单不少，另外，安装包已经放入附件，感兴趣的朋友可以免费下载安装。

OpenCASCADE入门（2）——openCasCade7.6.0版本的exe方式安装，vs2017环境配置，编译和使用draw

---

opencascade下载安装 - 户的博客 - 博客园 (cnblogs.com)

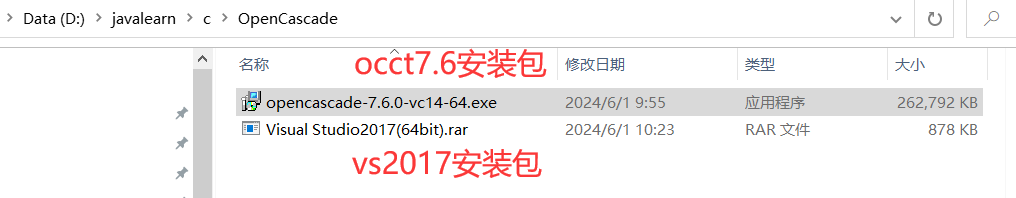

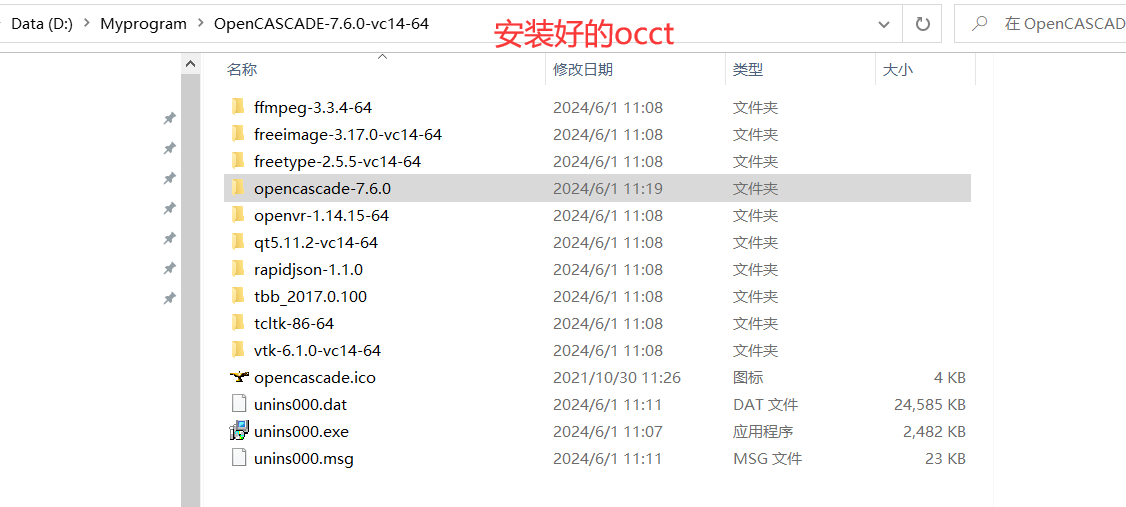

安装好vs2017和occt7.6

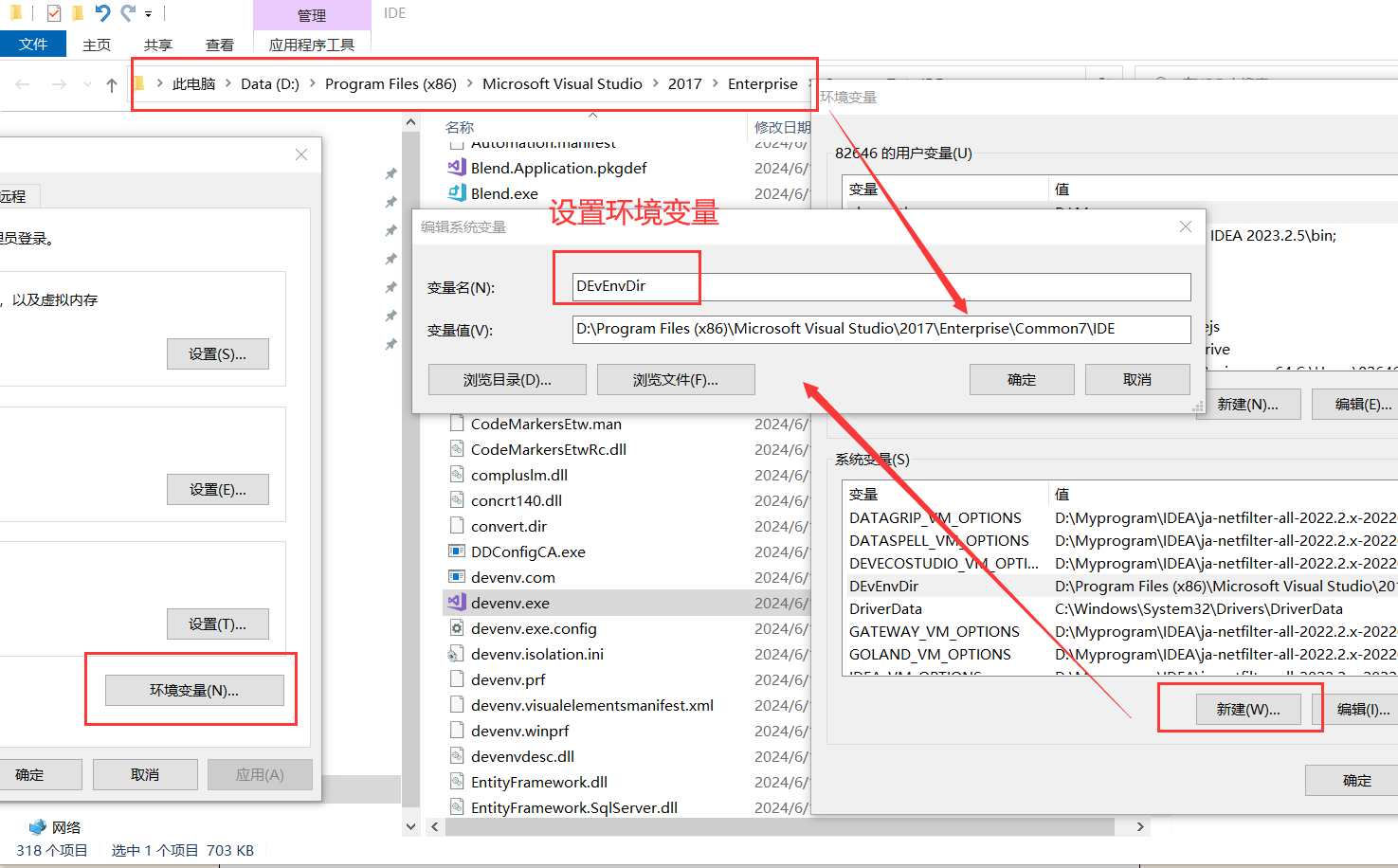

设置环境变量

DEvEnvDir

启动occt和编译

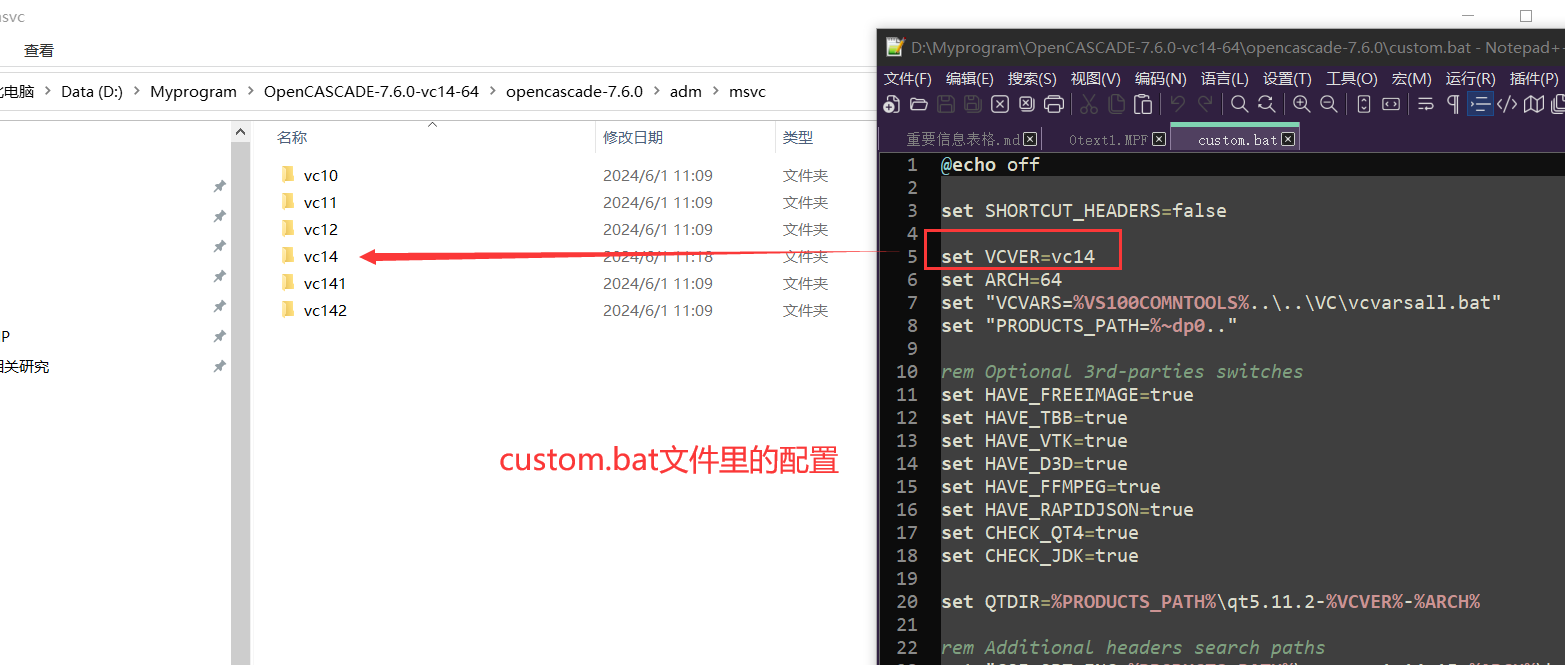

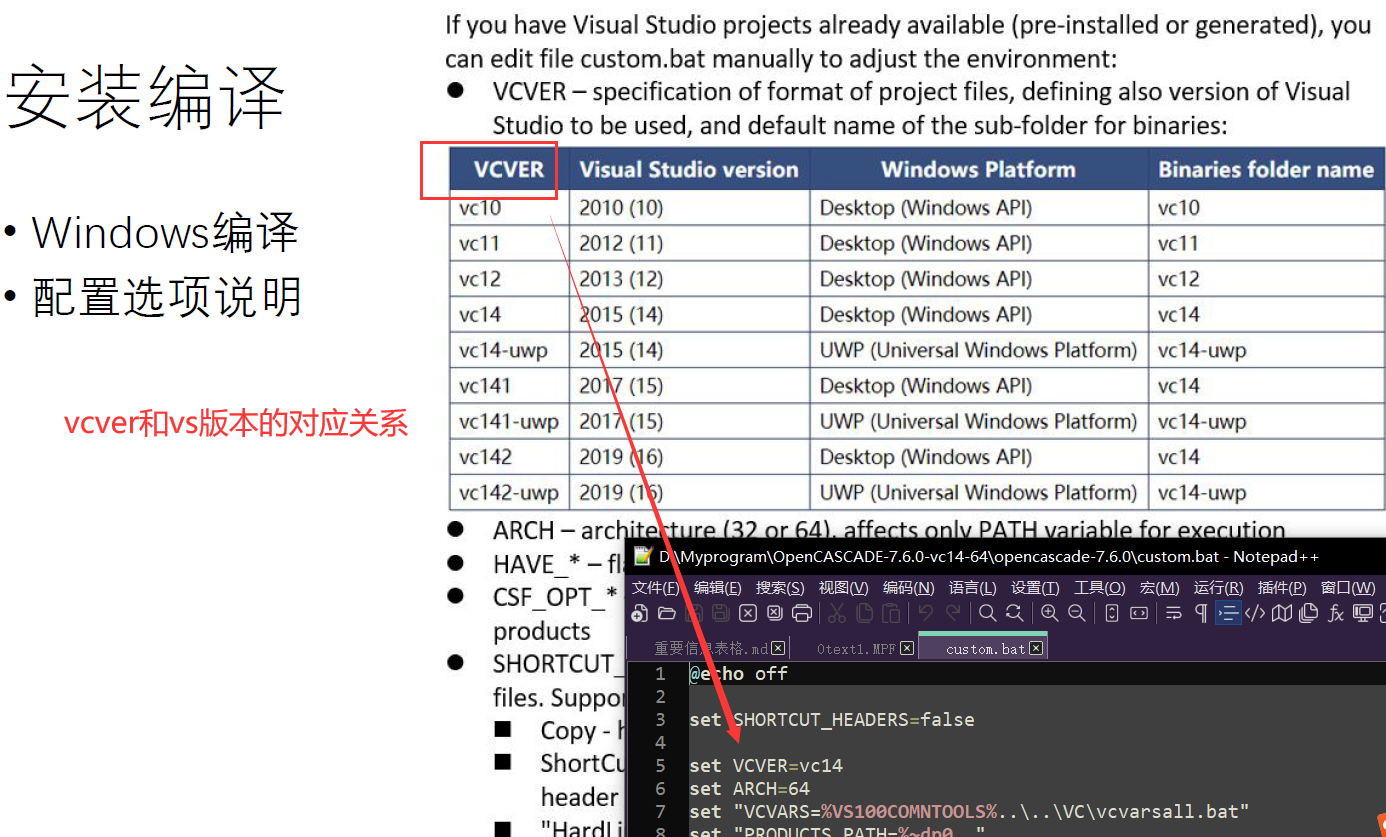

关于custom.bat批处理文件

双击运行

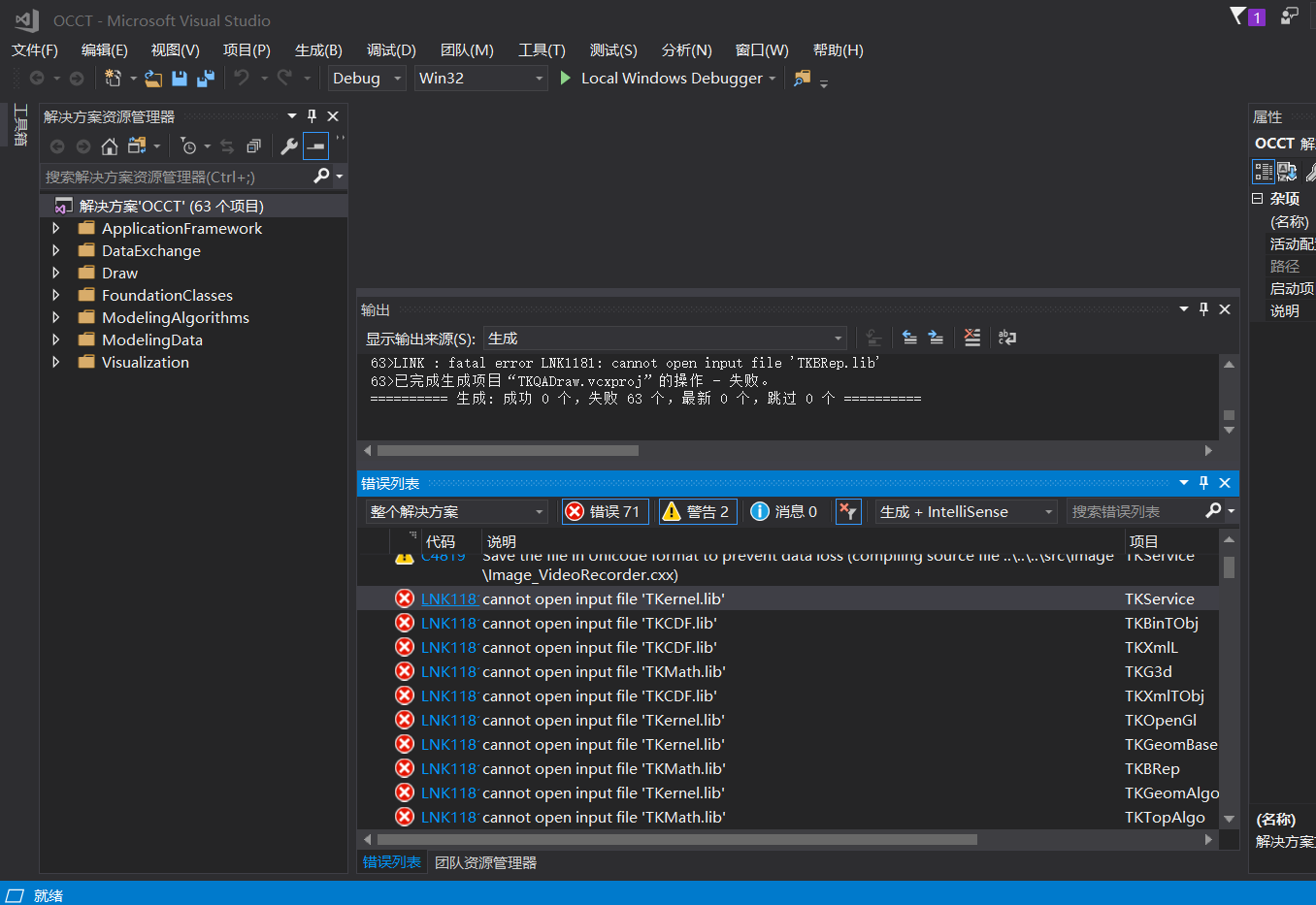

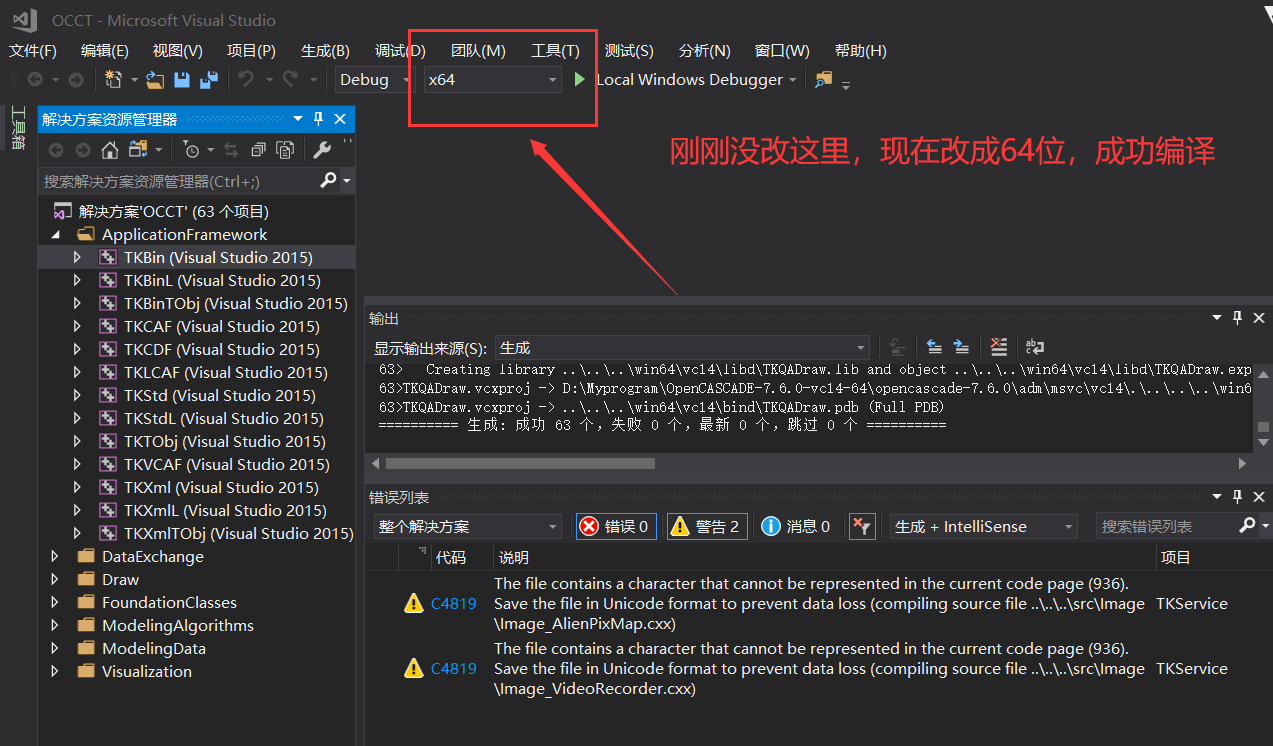

运行会直接打开vs的界面，然后解决方案上右键，进行编译，但是我开始没有设置编译，默认填的是win32，结果失败了，后来改成64才成功。

打开draw使用

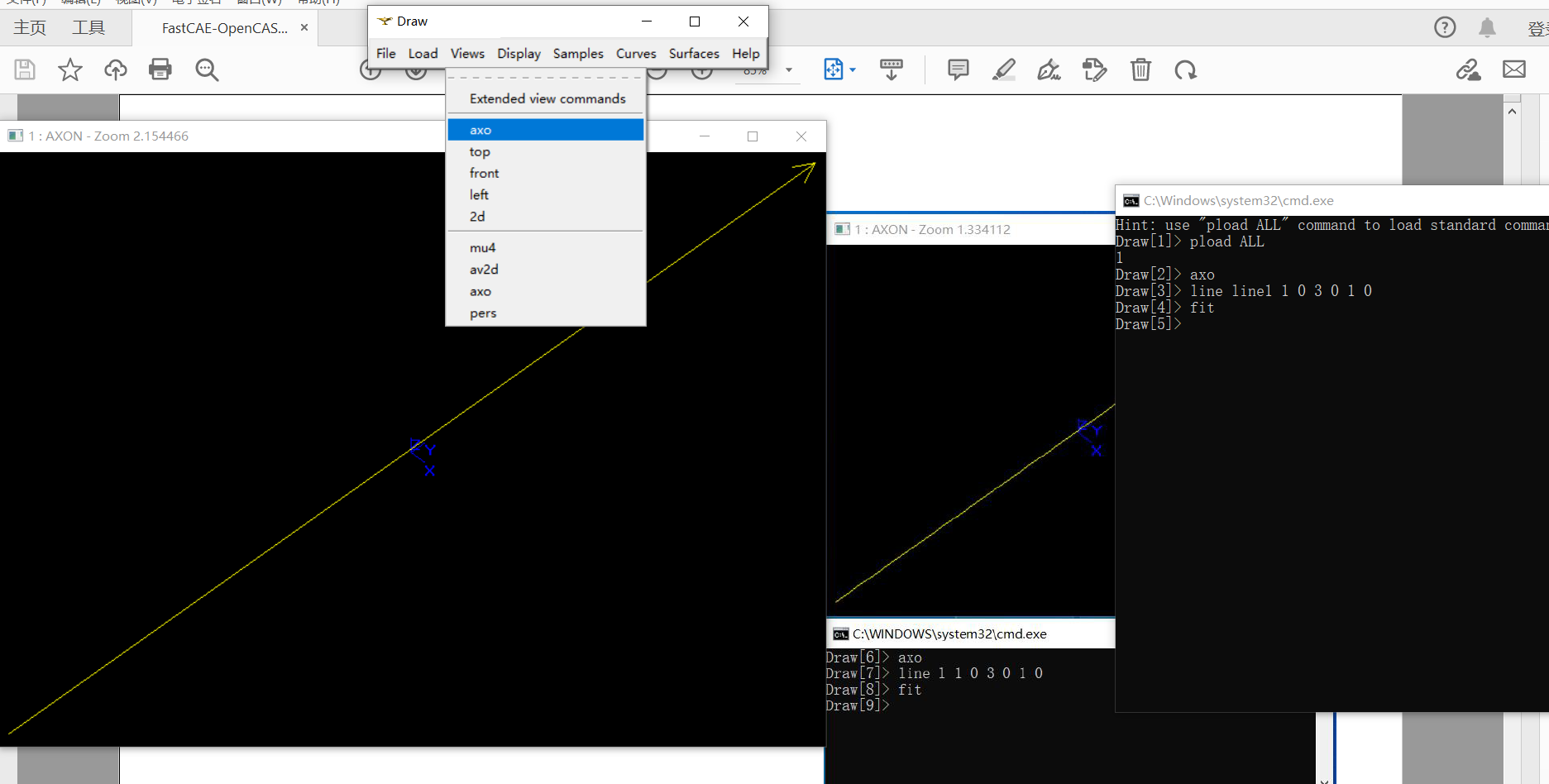

方式一：双击draw.bat批处理

Draw[1]> pload ALL
1
Draw[2]> axo
Draw[3]> line line1 1 0 3 0 1 0
Draw[4]> fit
Draw[5]>

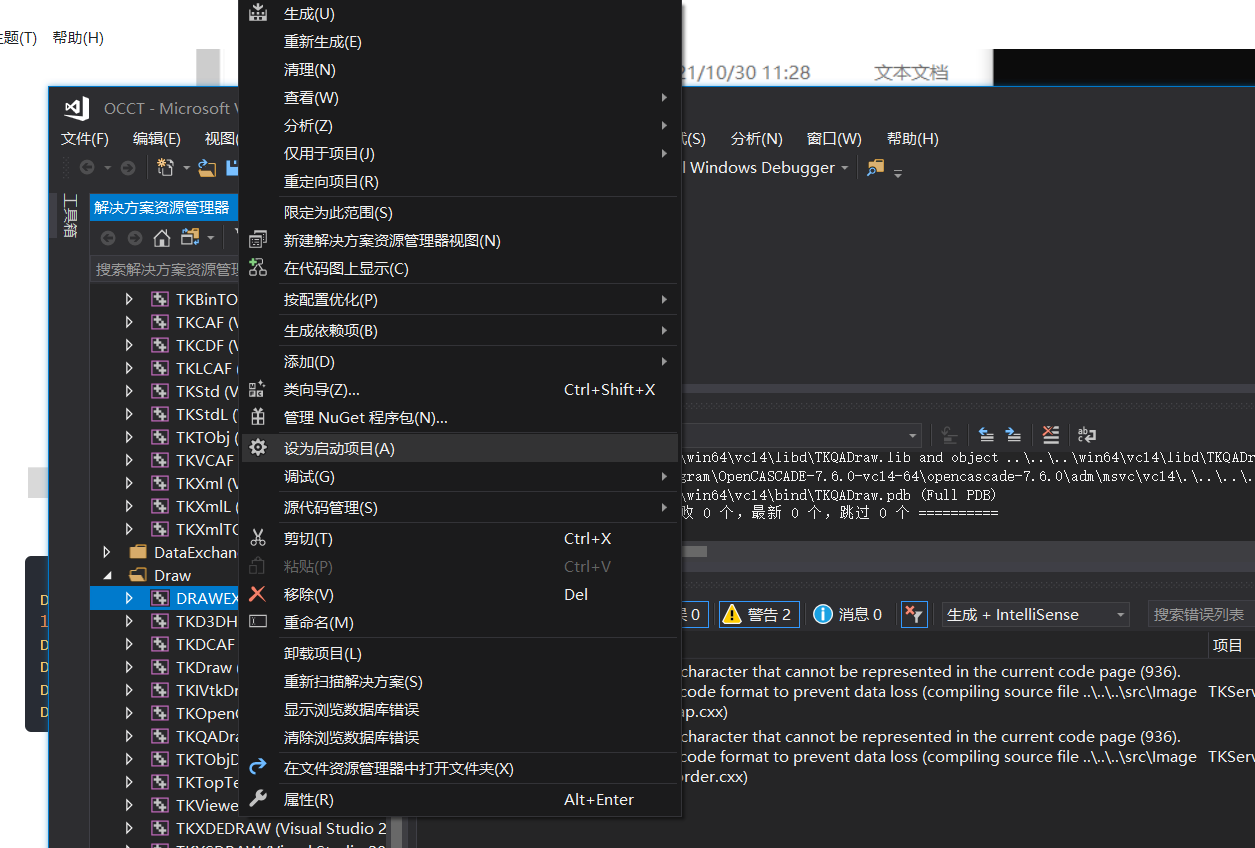

vs设置启动项

Draw[1]> pload ALL
1
Draw[2]> circle c1 1 2 3 0 0 1 5
Draw[
