MP4 封装格式详解

MP4 封装格式详解

简介

MP4（MPEG-4 Part 14）是一种标准的数字多媒体容器格式，其扩展名为.mp4，以存储数字音频及数字视频为主，也可存储字幕和静止图像。

虽然被官方标准定义的唯一扩展名是.mp4，但第三方通常会使用各种扩展名来指示文件的内容：

• 同时拥有音频视频的MPEG-4文件通常使用标准扩展名.mp4；
• 仅有音频的MPEG-4文件会使用.m4a扩展名。

大部分数据可以通过专用数据流嵌入到MP4文件中，因此MP4文件中包含了一个单独的用于存储流信息的轨道。目前得到广泛支持的编解码器或数据流格式有:

视频格式：H.264/AVC、H.265/HEVC、VP8/9等。
音频格式：AAC、MP3、Opus等。

因其可容纳支持比特流的视频流（如高级视频编码），MP4可以在网络传输时使用流式传输。

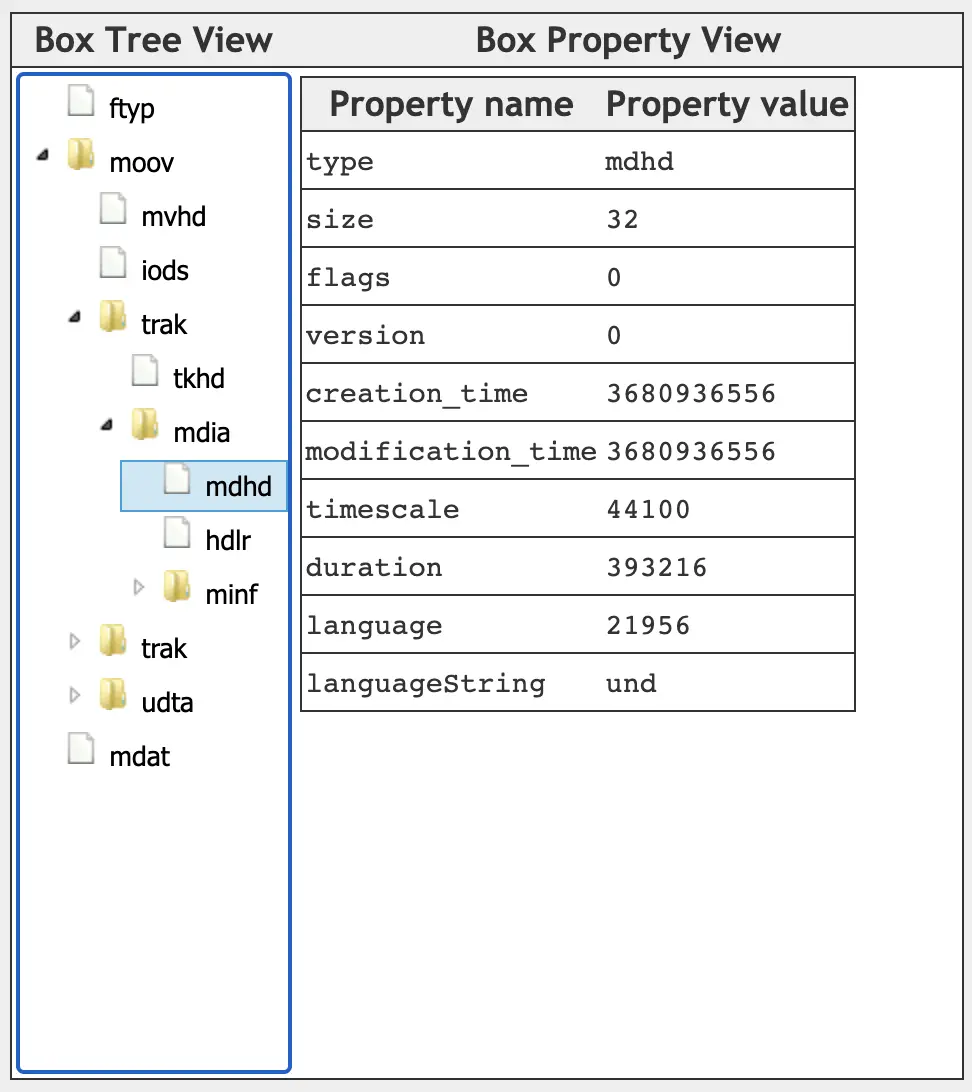

在线解析 MP4 工具：
MP4box.js：https://gpac.github.io/mp4box.js/test/filereader.html
mp4parser：https://www.onlinemp4parser.com/

概念与术语

概念与术语是理解好MP4媒体封装格式和其操作算法的关键，为了方便了解MP4文件格式，需先了解以下几个概念与术语：

1. Box：MP4文件是由一个个Box组成的，可以将其理解为一个数据块，它由Header+Data组成，Data 可以存储媒体元数据和实际的音视频码流数据。Box可直接存储数据块，也可包含其它Box，我们把包含其它Box的Box称为container box。
2. Sample：可理解为采样，对于视频可理解为一帧数据，音频一帧数据就是一段固定时间的音频数据，可以由多个Sample数据组成，存储媒体数据的单位是sample。
3. Chunk：连续几个sample组成的单元被称为chunk，每个chunk在文件中有一个偏移量，整个偏移量从文件头算起，在这个chunk内，sample是连续存储的。
4. Track：表示一些chunk的集合，对于媒体数据而言就是一个视频序列或者音频序列，常说的音频/视频轨可对照该概念上。除了Video Track和Audio Track外，还可以有非媒体数据，比如Hint Track，这种类型的Track就不包含媒体数据，可以包含一些将其他数据打包成媒体数据的指示信息或者字幕信息。简单来说，Track是音视频中可以独立操作的媒体单位。

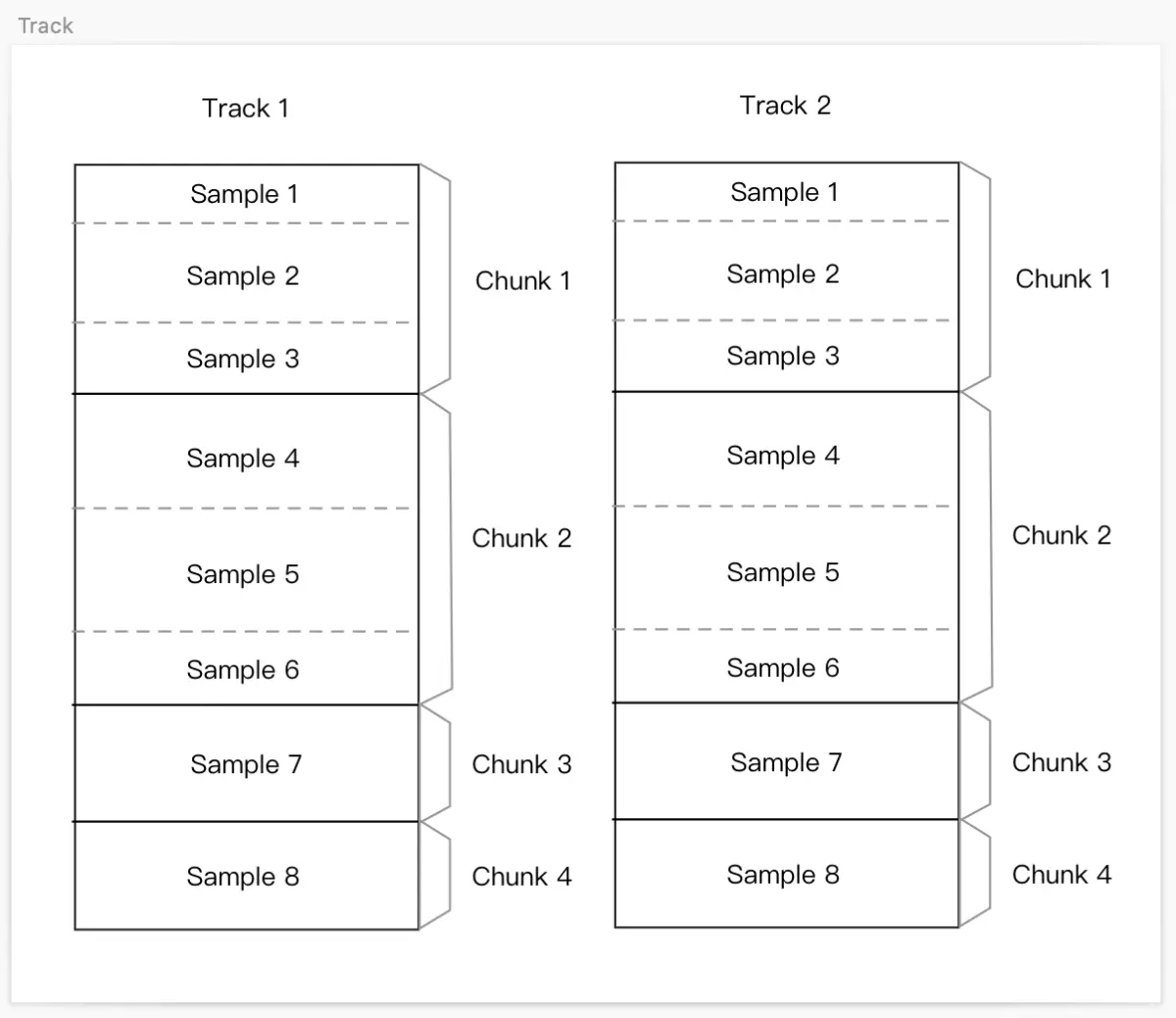

可理解为MP4文件中有多个Track，一个Track由多个Chunk组成，每个Chunk包含一组连续的Sample。例如视频流的一个Sample代表实际的nal数据，Chunk是数据存储的基本单位，它是一系列Sample数据的集合。

MP4 整体结构

MP4是一种描述较为全面的容器格式，被认为可以在其中嵌入任何形式的数据，以及各种编码的音视频。

MP4 文件由许多个 Box 和 FullBox 组成。每个Box 包含不同的信息， 这些 Box 以树形结构的方式组织。

每个 Box 由 Header 和 Data 两部分组成。Data 是 Box 的实际数据，可以是纯数据，也可以是更多的子 Box（这个 Box 称为 Container Box）。

FullBox 是 Box 的拓展，其在 Box 结构的基础上，在 Header 中添加 1 字节的 version 标志和 3 字节的 flags 标志。

Box Header 至少占 8 字节。第一个字段是 size，占 4 字节， 表示整个 Box 的大小。第二个字段是 type，占 4字节，表示 Box 的类型。当 size = 0 时，代表这是 MP4 文件的最后一个 Box，当 size = 1 时，说明 Box 长度需要更多位才能描述，在 type 后会定义一个 8 字节的 largesize 用来描述 Box 的长度。当 type = uuid 时，说明这个 Box 中的数据时用户自定义拓展类型。

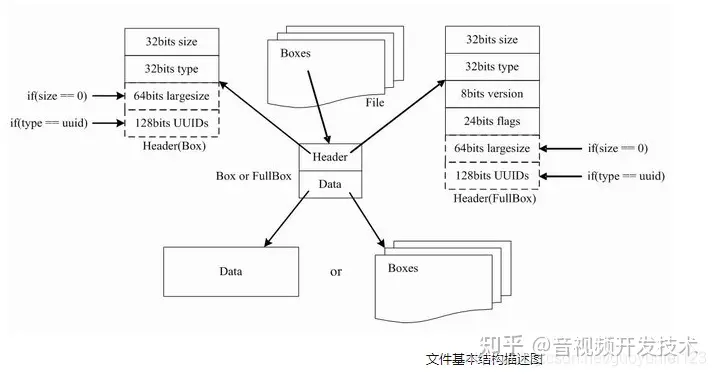

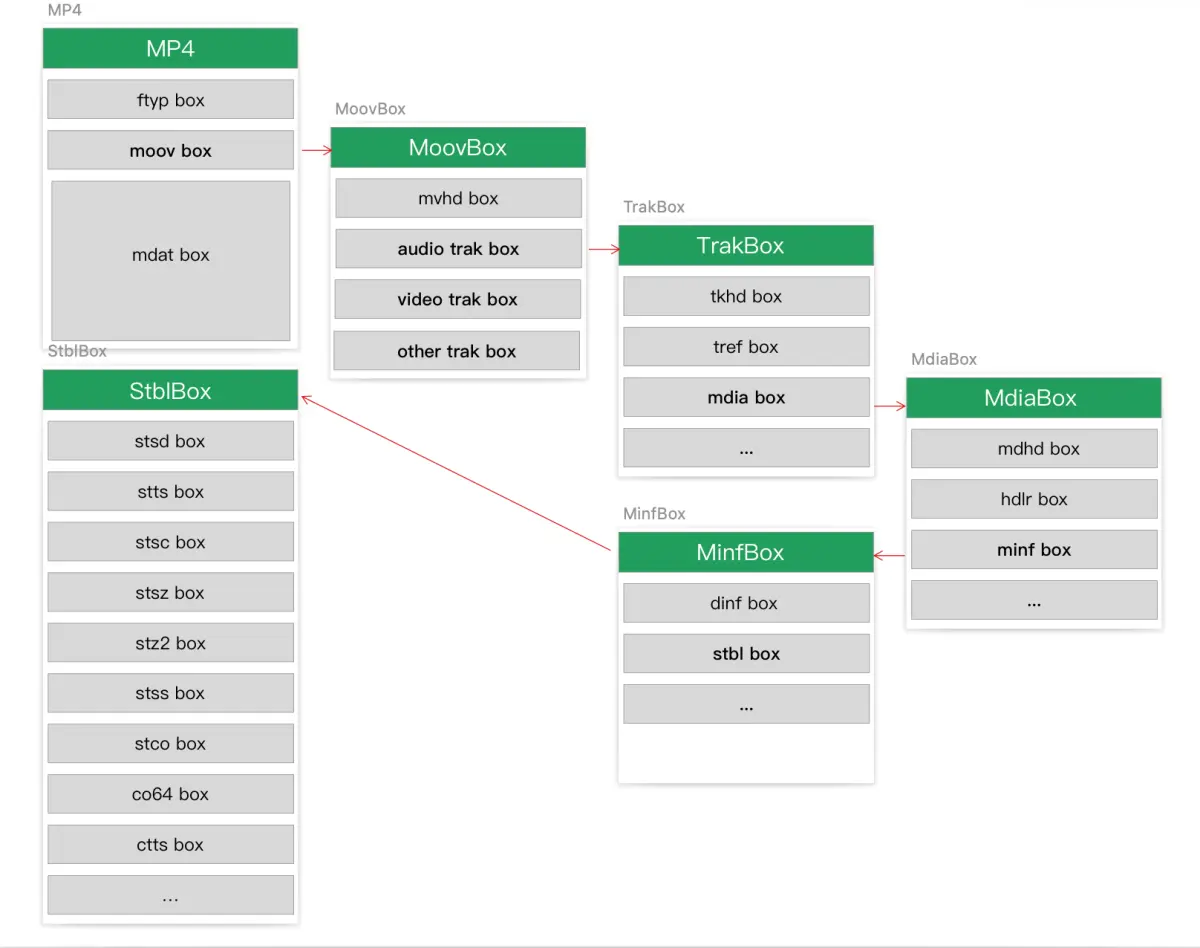

下图是常见的 Box 的结构图，可用来大致了解MP4文件的构造：

一个 MP4 文件的典型结构如下：

  +-+-+-+-+-+-+-+-+-+-+-+-+-+
  |  ftyp  |  moov |  mdat  |
  +-+-+-+-+-+-+-+-+-+-+-+-+-+

其中：

• ftyp（file type box）：在文件的开始位置，记录一些兼容性信息，比如文件的版本、兼容协议等；
• moov（movie box）：音视频数据的metadata信息。这个box中不包含具体媒体数据，但包含本文件中所有媒体数据的宏观描述信息，moov box下有mvhd box和trak box。
  • mvhd 中记录了创建时间、修改时间、时间度量标尺、可播放时长等信息。
  • trak 中的一系列子box描述了每个媒体轨道的具体信息。
• mdat（media data box）：媒体负载，media 数据容器。我们最终解码播放的实际媒体数据都在这里面。

因为 MP4 标准中没有对 moov 和 mdat 的存放位置没有强制先后要求，所以它们的顺序不定。在互联网视频的点播中，如果希望 MP4 文件被快速打开，则需要将 moov 存放在 mdat 的前面；如果moov 放在 mdat 的后面，则需要将 MP4 文件全部下载完才可以播放。

常见 Box 的简要说明：

Box 结构

通过上面的介绍，我们了解了MP4格式就是由一个个的box组合成的box树，所有的数据都包含在box里，下面来了解一下box的基本结构。

一个box是由Header+Data组成。

  +-+-+-+-+-+-+-+-+-+-+
  |  Header  |  Data  |
  +-+-+-+-+-+-+-+-+-+-+

其它所有 box 都在语法上继承自此基本 box 结构。

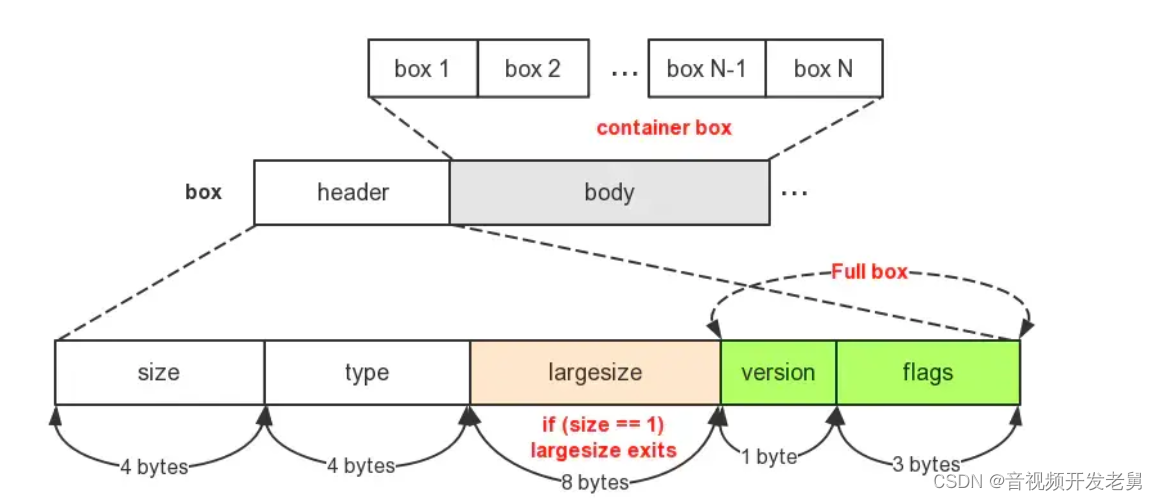

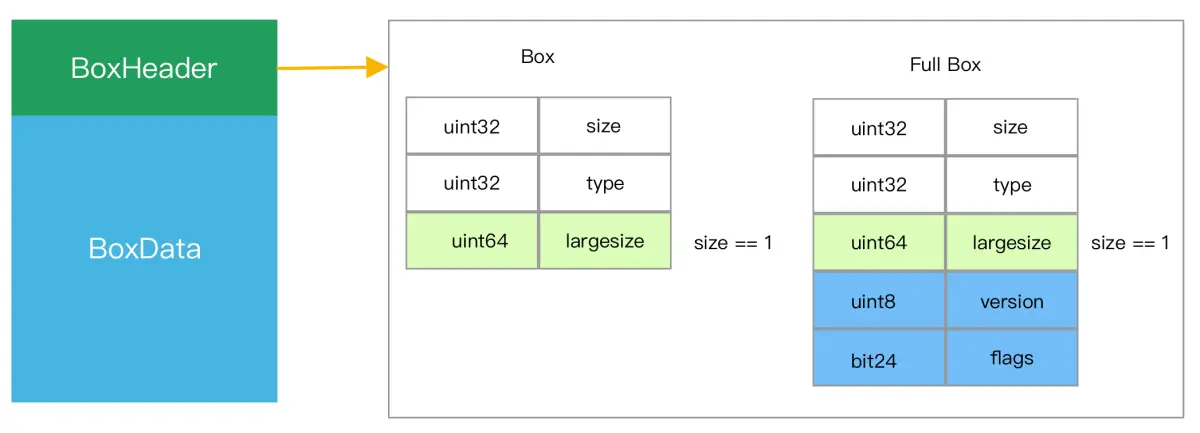

Box Header

Box 分为普通 Box 和 FullBox。

普通 Box Header 结构如下：

字段	类型	描述
size	4 Bytes	表示整个 box 的大小。size=0说明是最后一个box；size=1时，后面的largesize表示真正的box长度
type	4 Bytes	4 个 ASCII 值，如果是 “uuid”，则表示此 box 为用户自定义拓展类型
largesize	8 Bytes	size=1 时才有的字段，用于扩展，例如 mdat box 会需要此字段

FullBox 在上面的基础上新增了 2 个字段：

字段	类型	描述
version	1 Byte	版本号
flags	3 Bytes	标识

Box Data

一个 Box 可能会包含其它多个 Box，此种 Box 称为 Container Box。

因此，Box Data 可能是数据，也可能是其他 Box。

MP4 典型 Box

虽然Box的类型非常多，大概有70多种，但是并不是都是必须的，一般的MP4文件都是含有必须的Box和个别非必须Box。下面介绍几种典型的 Box。

ftyp（File Type Box）

ftyp是MP4文件的第一个Box，通过判断该Box来确定文件的类型。该Box有且仅有1个，并且只能被包含在文件层，而不能被其他Box包含。该Box放在文件的最开始，指示文件的相关信息。

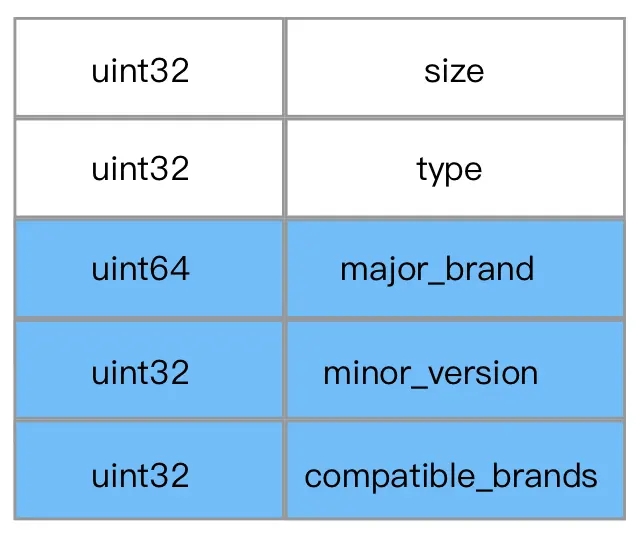

ftyp Box Header首先是 size（4字节），表示整个 Box 的大小；然后是 type（4字节），表示 Box 类型，其内容当然是 “ftyp”。

ftyp Box Data 有三个字段：

字段	类型	描述
major_brand	4 bytes	主版本号
minor_version	4 bytes	次版本号
compatible_brands[]	4×n bytes	指定兼容的版本，注意此字段是一个 list，可以包含多个版本号，每个版本号占 4 字节

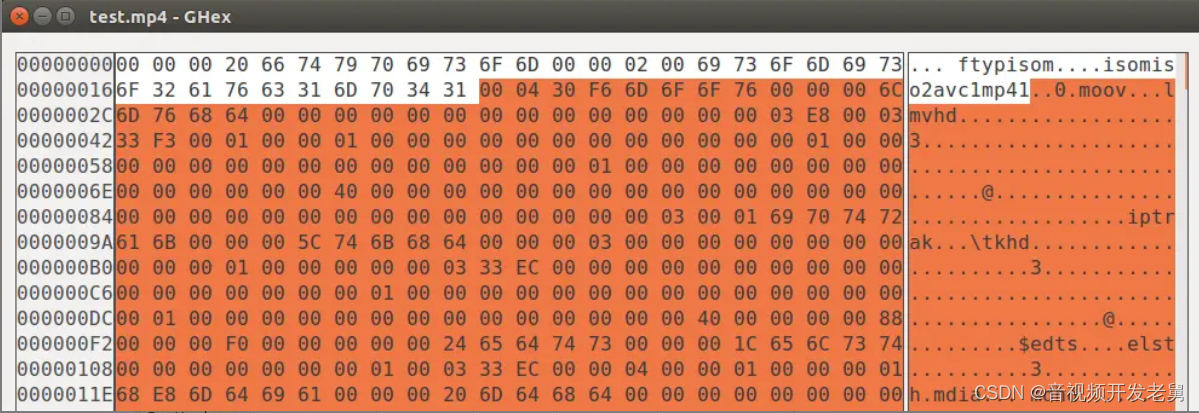

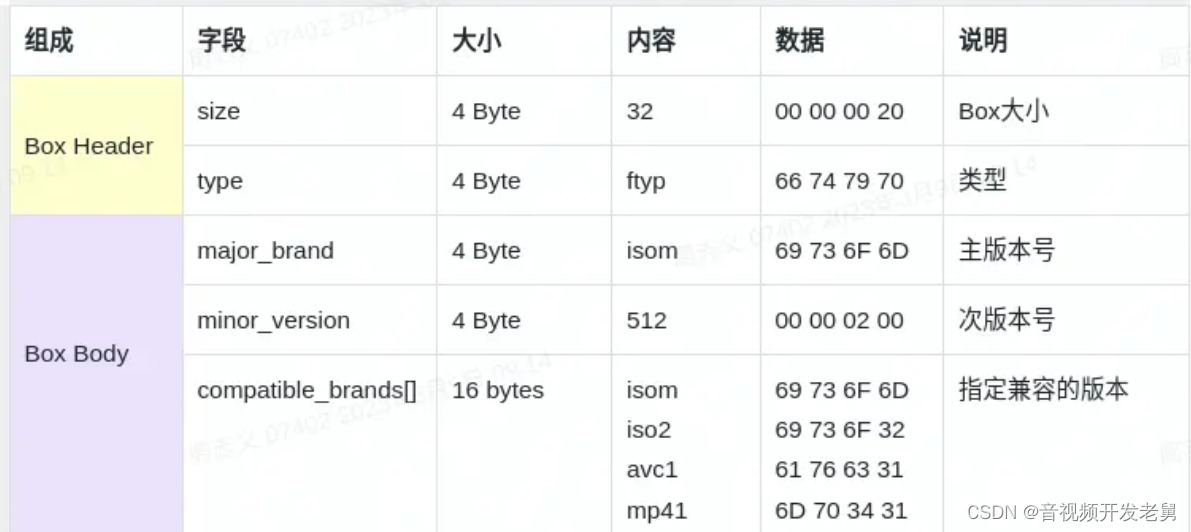

实例：

moov（Movie Box）

moov 是MP4文件中必须有的一个 Box，但只能存在一个，一般出现在 ftyp 之后或 MP4 文件末尾。

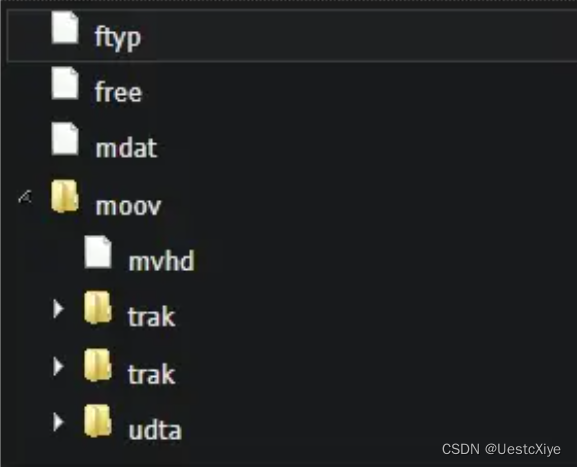

实例：

moov 是一个 Container Box，其包含的所有 Box 用于描述媒体信息（metadata），其子 Box 一般有三种：

1. mvhd（moov header）：用于简单描述一些所有媒体共享的信息。
2. trak：即track，轨道。用于描述音频流或视频流信息，可以有多个轨道，上面的样例中trak出现了 2 次，分别表示一路音频和一路视频流。
3. udta（user data）：用户自定义，可忽略。

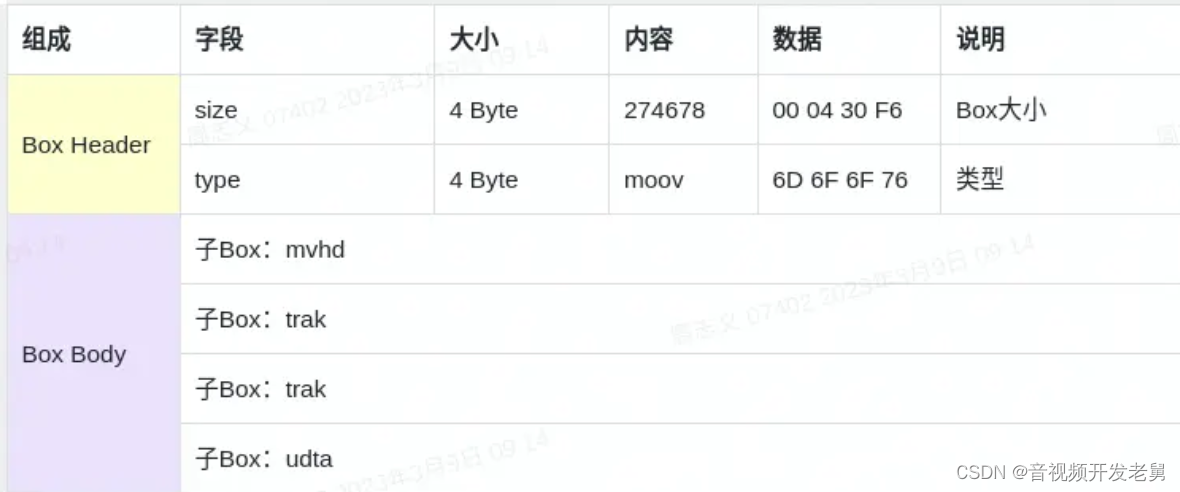

实例：

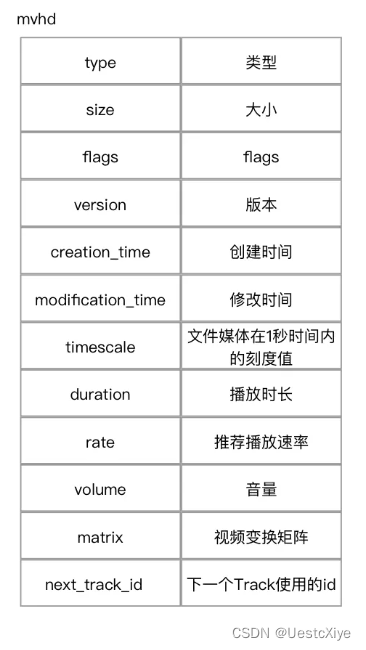

mvhd（moov header）

该box是全文件唯一的一个 Box，其对整个媒体文件所包含的媒体数据进行全面的描述。其中包含了媒体的创建和修改时间，默认音量、色域、时长等信息。

mvhd 语法继承自 FullBox，注意下述示例出现的 version 和 flags 字段属于 FullBox header。

字段	类型	描述
version	1 Byte	版本，取 0 或 1，一般取 0
flags	3 Bytes	标识
creation_time	8/16 Bytes	创建时间，当 version=0 时取 4 字节
modification_time	8/16 Bytes	修改时间，当 version=0 时取 4 字节
timescale	8 Bytes	时间基
duration	8/16 Bytes	文件时长，当 version=0 时取 4 字节
rate	8 Bytes	播放速率，默认取 0x00010000，即 1.0
volume	4 Bytes	音量，默认取 0x0100，即 1.0
reserved	4 Bytes	0
reserved	2 x 8 Bytes	0
matrix	9 x 8 Bytes	视频播放矩阵，可忽略
pre_defined	6 x 8 Bytes	0
next_track_id	8 Bytes	下一个紧邻的 track box id

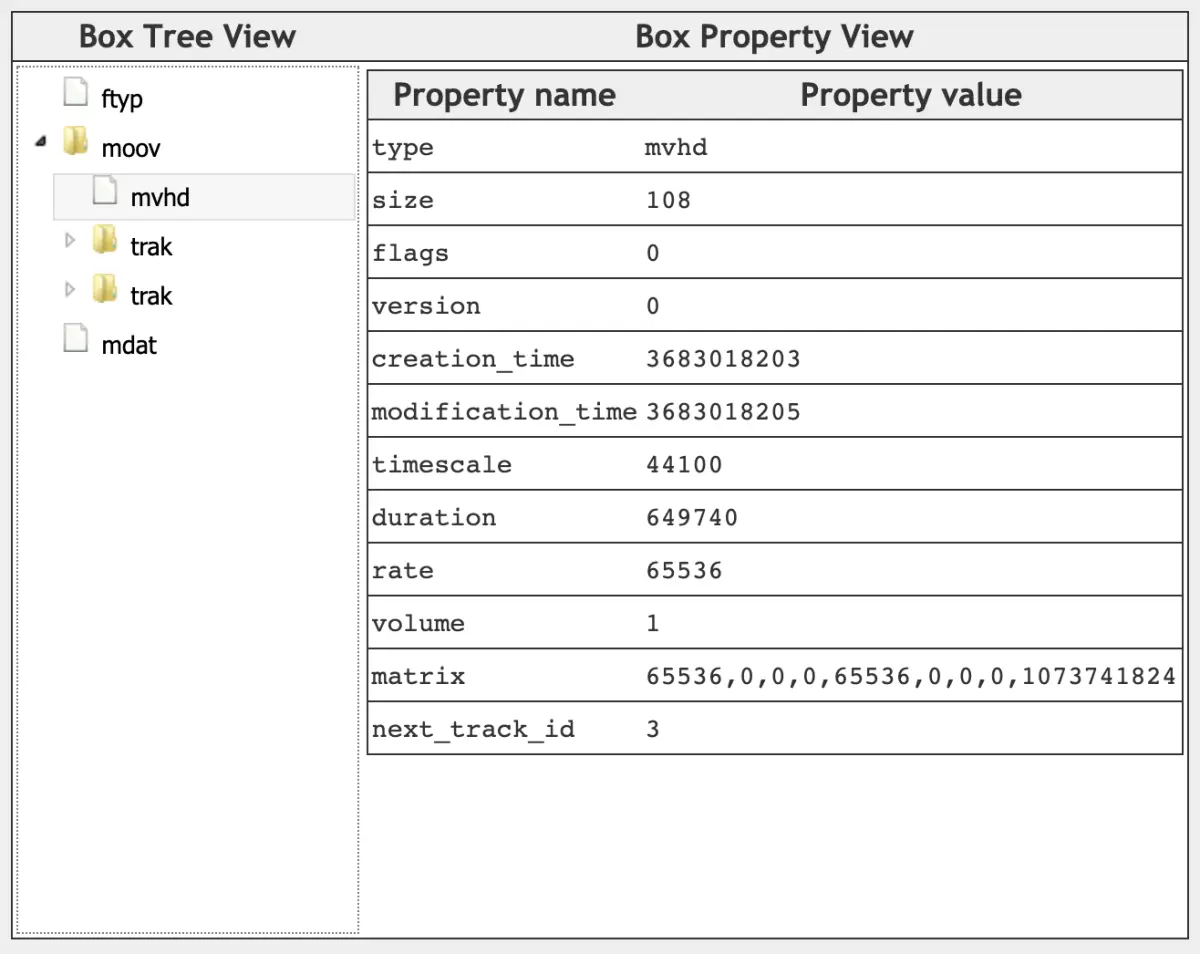

实例：

trak

trak box 是一个 container box，其子 box 包含了该 track 的媒体信息。

一个 mp4 文件可以包含多个 track，track之间是独立的，trak box 用于描述每一路媒体流。一般情况下，一个MP4文件有两个trak，分别对应音频流和视频流。

每个Trak Box都需要有一个tkhd box和mdia box，其它的box都是可选择的。

• tkhd（track header box）：用于简单描述该路媒体流的信息，如时长，宽度等。
• mdia（media box）：用于详细描述该路媒体流的信息
• edts（edit Box）：子Box为elst（Edit List Box），它的作用是使某个track的时间戳产生偏移。

tkhd（track header box）

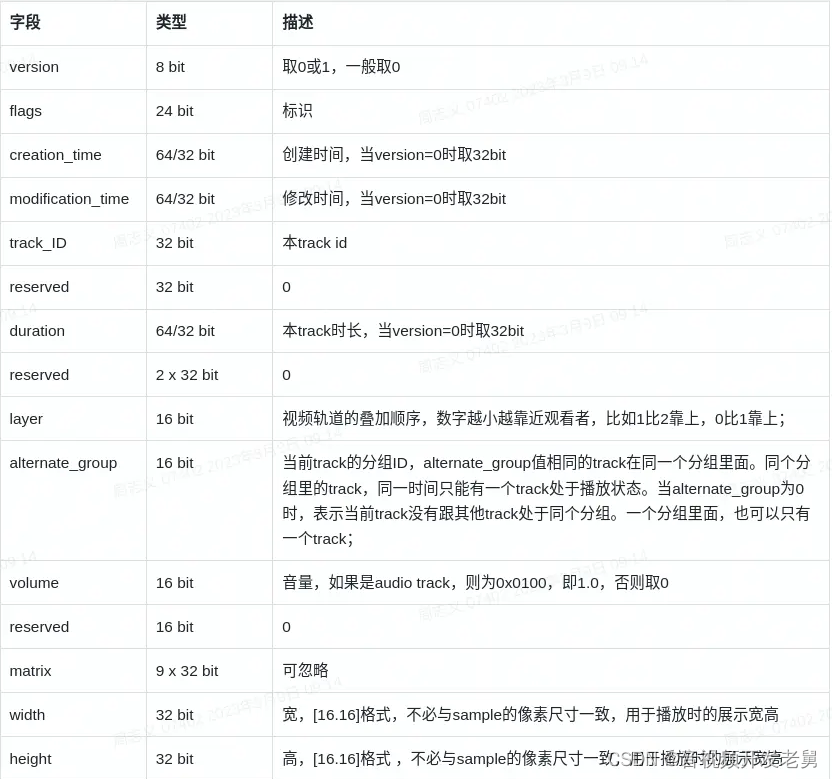

tkhd（track header box）是一个 FullBox，对应字段的含义参考下图：

edts（edit Box）

不是所有的 MP4文件有这个 Box

子Box为elst（Edit List Box），它的作用是使某个track的时间戳产生偏移。

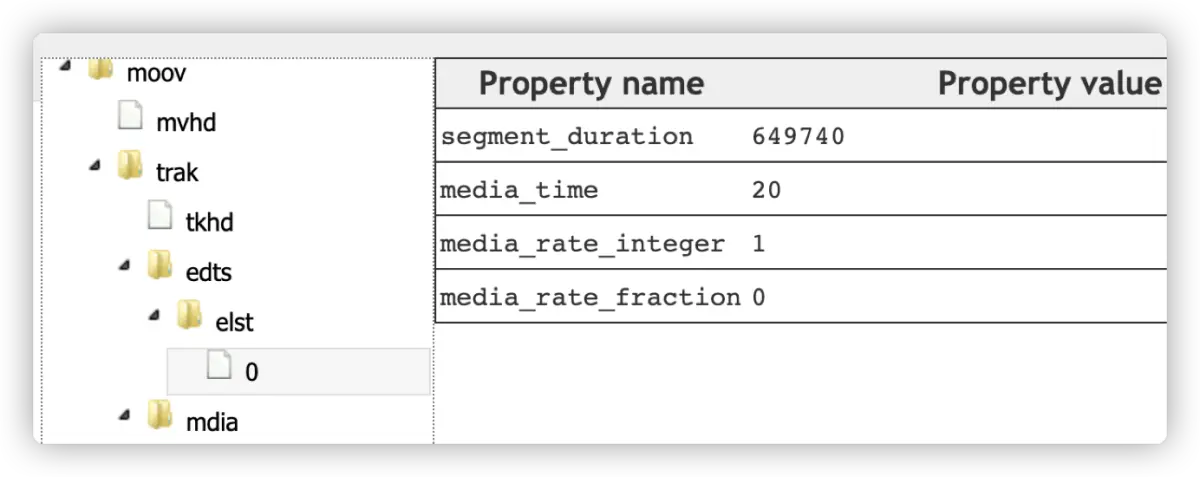

实例：

mdia（media box）

mdia（media box）也是Container Box，里面包含子Box，一般必须有mdhd box、hdlr box、minf box。基本就是当前Track媒体头信息和媒体句柄以及媒体信息。它自身非常简单，就是一个标识而已，但最复杂的还是里面包含的子box。

其中：

• mdhd（Media Header Box）：用于简单描述该路媒体流的信息。其中我们最关心的两个字段是timescale和duration，分别表示了该Track的时间戳和时长信息，这个时间戳信息也是PTS和DTS的单位。

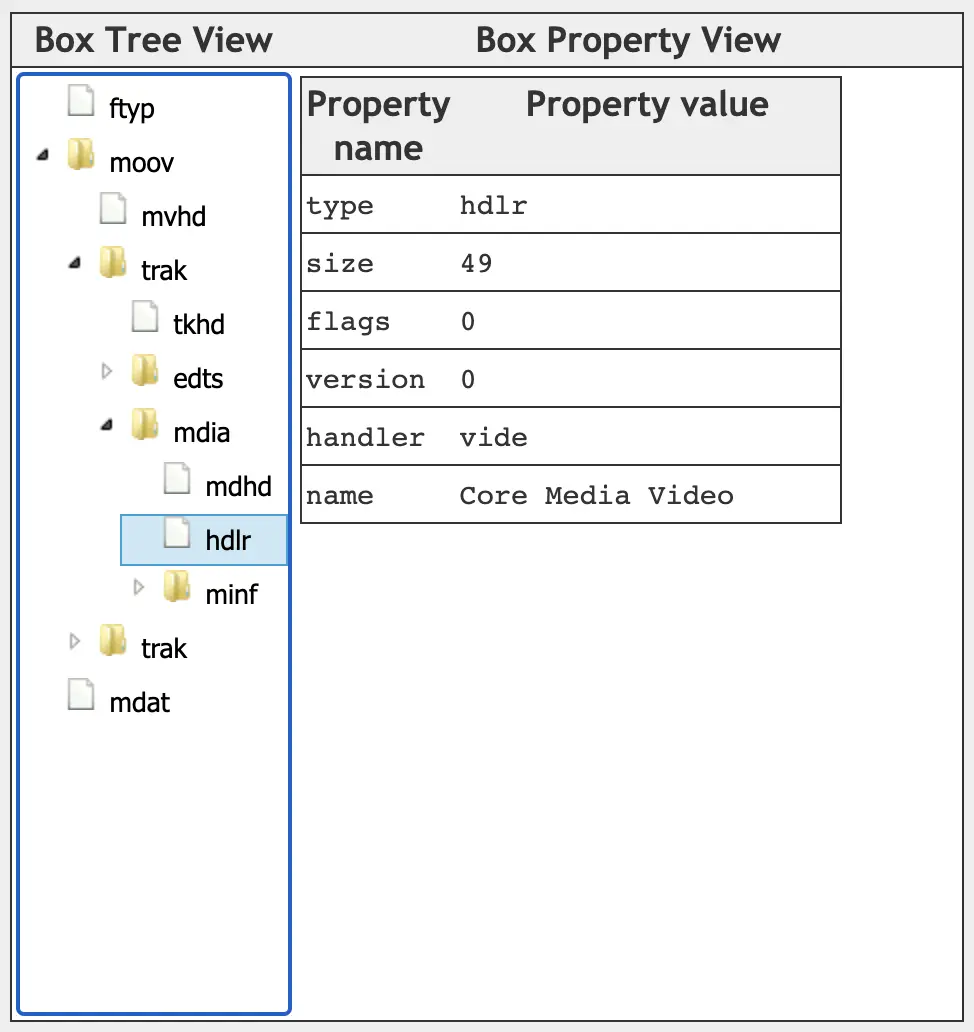

• hdlr（Handler Reference Box）：该box解释了媒体的播放过程信息，用来设置不同Track的处理方式，标识了该Track的类型，音频Track的handler为soun，视频Track的handler为vide。
• minf（Media Information box）：该box建立了时间到真实音视频sample的映射关系，是音视频数据操作的关键。该box是container box，含有三大必须的子Box：
  • Media Info Header Box：根据track type（即media handler type）分为“vmhd”（视频）、“smhd”（音频）、“hmhd”和“nmhd”
  • dinf（data information box）：描述了如何定位媒体信息，是一个container box。“dinf”一般包含一个“dref”（data reference box）。“dref”下会包含若干个“url”或“urn”，这些box组成一个表，用来定位track数据。简单的说，track可以被分成若干段，每一段都可以根据“url”或“urn”指向的地址来获取数据，sample描述中会用这些片段的序号将这些片段组成一个完整的track。一般情况下，当数据被完全包含在文件中时，“url”或“urn”中的定位字符串是空的。
  • stbl（Sample Table Box）：stbl box是一个container box，是整个track中最重要的一个box，其子box描述了该路媒体流的解码相关信息、音视频位置信息、时间戳信息等。

实例：

udta（user data）

udta中保存了用户定义数据，例如iTune使用的meta数据就保存在udta中。

mdat（media data box）

mdat 用于存储音视频数据，可从该Box解封装出真实的媒体数据。该Box一般都会存在，但非必须。

mdat的位置比较灵活，可以位于moov之前，也可以位于moov之后，但必须和stbl中的信息保持一致。

另外，在写mp4文件的时候，对于mdat这个Atom，一般是先将Atom size填写0，待数据写完之后，再回过来填入具体大小。

mdat 可以引用外部的数据，参见 moov -> udta -> meta，这里不讨论，只讨论数据存储在本文件中的形式。

mdat 也是一个 box，拥有 box header 和 box body。

对于 box body 部分，采用一个一个 samples 的形式进行存储，即一个一个音频帧或视频帧的形式进行存储。没有同步字，没有分隔符，只能根据索引进行访问。即：

Box header + Box Data
==>
Box size + Box type + NALU + ... + NALU
NALU = NALU length + NALU Header + NALU Data

码流组织方式采用 avcc 格式，即 AUD + slice size + slice 的形式。

free（free space box）

free box 是可选的，如果存在，则通常出现在moov与mdat之间，即moov-free-mdat。

free中的数据通常为全0，其作用相当于占位符，其内容是无关紧要的，可以被忽略。该box被删除后，不会对播放产生任何影响。

在实时拍摄视频，moov数据增多时，将free分配给moov使用。因为设备录制视频时并不能预先知道视频数据大小，如果moov在mdat之前，随着拍摄mdat的数据会增加，moov数据也会增多，如果没有free预留的空间，则要不停的向后移动mdat数据以腾出moov空间。

stbl（Sample Table Box）

stbl 表在 MP4 文件中的位置：moov -> trak -> mdia -> minf -> stbl。不要因为它是一个五级容器就小看它，它是整个 track 中最重要的一个 box，其子 box 描述了该路媒体流的解码相关信息、音视频位置信息、时间戳信息等。想要播放一个 MP4 文件，必须根据stbl正确找到每个sample并送给解码器。stbl用来描述每个sample的信息。

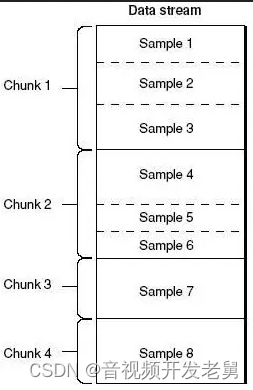

MP4 中的 chunk 和 sample

在介绍stbl box之前，需要先介绍一下 MP4 中定义的sample与chunk：

• sample：ISO/IEC 14496-12 中定义 samples 之间不能共享同一个时间戳，因此，在音视频 track 中，一个 sample 代表一个视频或音频帧。
• chunk：多个 sample 的集合，实际上音视频 track 中，chunk 与 sample 一一对应。

stsd、stts、stss、ctts、stsc、stsz、stco 概述

stbl（Sample Table Box）的子 Box 的简要介绍：

• stsd（sample description box）：存储了编码类型和初始化解码器需要的信息，并与具体编解码器类型有关。给出视频、音频的编码、宽高、音量等信息，以及每个sample中包含多少个frame。
• stts（time to sample box）：存储了该 track 每个 sample 到 dts 的时间映射关系。
• stss（sync sample box）：针对视频 track，关键帧所属 sample 的序号。
• ctts（composition time to sample box）存储了该： track 中，每个 sample 的 cts 与 dts 的时间差。
• stsc/stz2（sample to chunk box）：存储了该 track 中每个 sample 与 chunk 的映射关系。
• stsz（sample size box）：存储了该 track 中每个 sample 的字节大小。
• stco/co64（chunk offset box）：存储了该 track 中每个 chunk 在文件中的偏移。

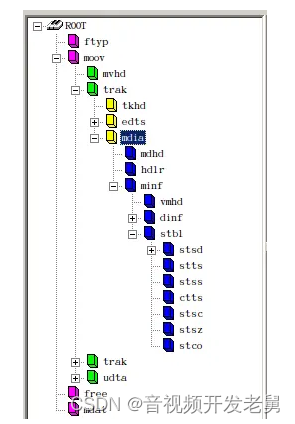

实例：

下面开始逐个讲解各子 Box 的细节。

stsd（Sample Description Box）

stsd 是个 container box，其存储了编码类型和初始化解码器需要的信息。

stsd的内容和track的类型有关，也就是和hdlr的handler_type参数有关。

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
entry_count	32 bit	entry 个数
开始循环
AudioSampleEntry()	不定大小	子 box，当 handler_type=‘soun’ 时才有
VisualSampleEntry()	不定大小	子 box，当 handler_type=‘vide’ 时才有
HintSampleEntry()	不定大小	子 box，当 handler_type=‘hint’ 时才有
MetadataSampleEntry()	不定大小	子 box，当 handler_type=‘meta’ 时才有
结束循环

video track的stsd body内容（不同的编码方式，stsd的子box的名称会有不同，但是box中的字段都是相同的）：

Field	Comment
type	box类型，包括 “预定义类型”、“自定义扩展类型”。预定义类型：比如ftyp、moov、mdat等预定义好的类型；自定义扩展类型：如果type==uuid，则表示是自定义扩展类型。size（或largesize）随后的16字节，为自定义类型的值（extended_type）
size	包含box header在内的整个box的大小，单位是字节。当size为0或1时，需要特殊处理
data_reference_index	当MP4文件的数据部分，可以被分割成多个片段，每一段对应一个索引，并分别通过URL地址来获取，此时，data_reference_index 指向对应的片段（比较少用到）
width、height	视频的宽高，单位是像素
horizresolution、vertresolution	水平、垂直方向的分辨率（像素/英寸），默认是0x00480000（72dpi）
frame_count	一个sample中包含多少个frame，对video track来说，默认是1
compressorname	仅供参考的名字，通常用于展示，占32个字节，比如 AVC Coding。第一个字节，表示这个名字实际要占用N个字节的长度。第2到第N+1个字节，存储这个名字。第N+2到32个字节为填充字节。compressorname 可以设置为0
depth	位图的深度信息，比如 0x0018（24），表示不带alpha通道的图片

实例：

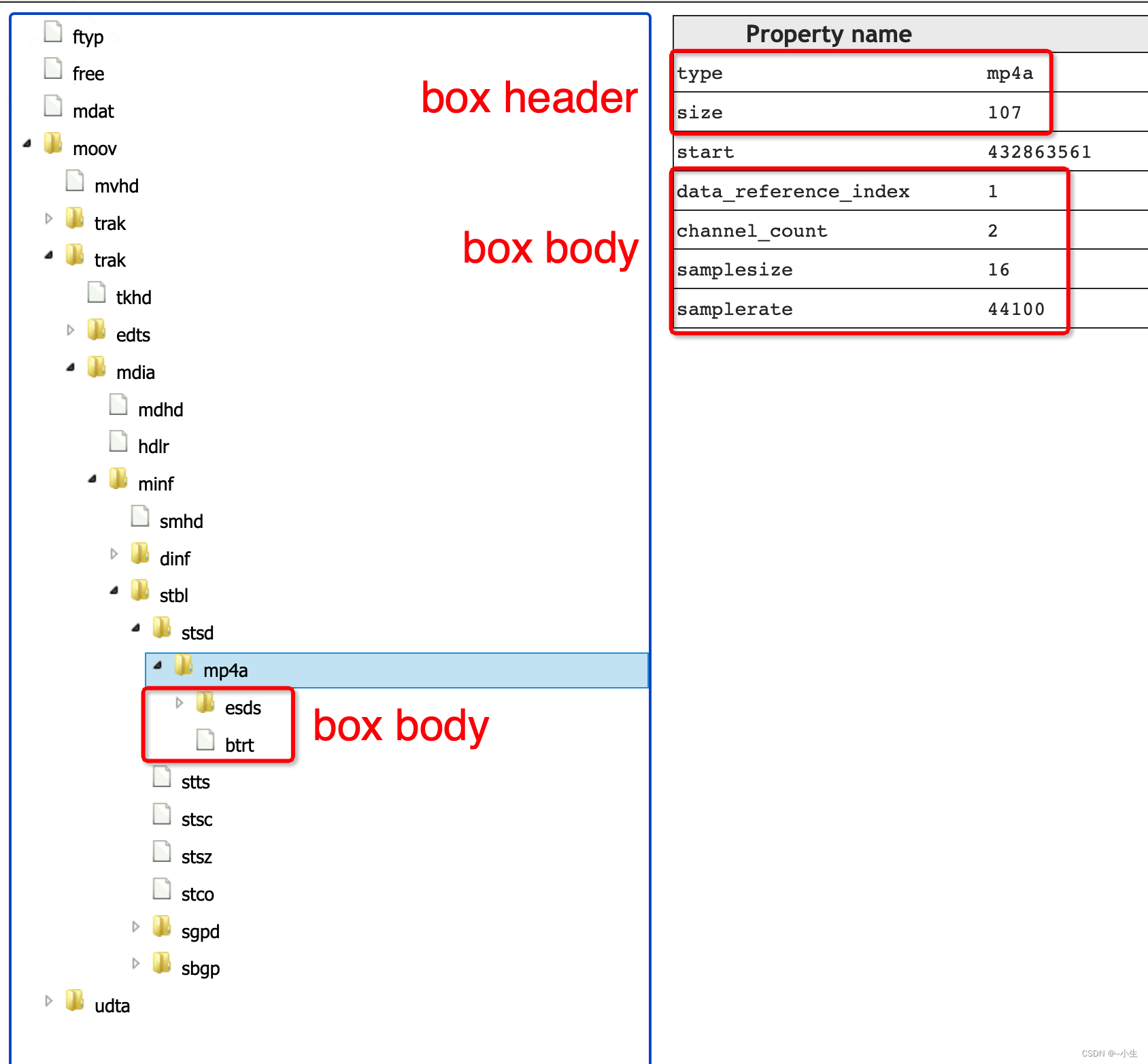

audio track的stsd body内容（不同的编码方式，stsd的子box的名称会有不同，但是box种的字段都是相同的）：

Field	Comment
type	box类型，包括 “预定义类型”、“自定义扩展类型”。预定义类型：比如ftyp、moov、mdat等预定义好的类型；自定义扩展类型：如果type==uuid，则表示是自定义扩展类型。size（或largesize）随后的16字节，为自定义类型的值（extended_type）
size	包含box header在内的整个box的大小，单位是字节。当size为0或1时，需要特殊处理
data_reference_index	当MP4文件的数据部分，可以被分割成多个片段，每一段对应一个索引，并分别通过URL地址来获取，此时，data_reference_index 指向对应的片段（比较少用到）
channel_count	声道数，取值为1或2
samplesize	采样位宽，一般为8bit或16bit
samplerate	采样率

实例：

hint track的stsd body内容：

Field	Comment
data	hint数据

stts（Decoding Time to Sample Box）

stts包含了DTS到sample number的映射表，主要用来推导每个帧的时长，描述了sample时序的映射方法，通过它可以找到任何时间的sample。

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
entry_count	32 bit	条目个数
开始循环
sample_count	32 bit	单个entry中，具有相同时长（duration 或 sample_delta）的连续sample的个数
sample_delta	32 bit	单个 sample 的播放时长，单位为 timescale，也可以说是相邻两个sample之间dts的差值
结束循环

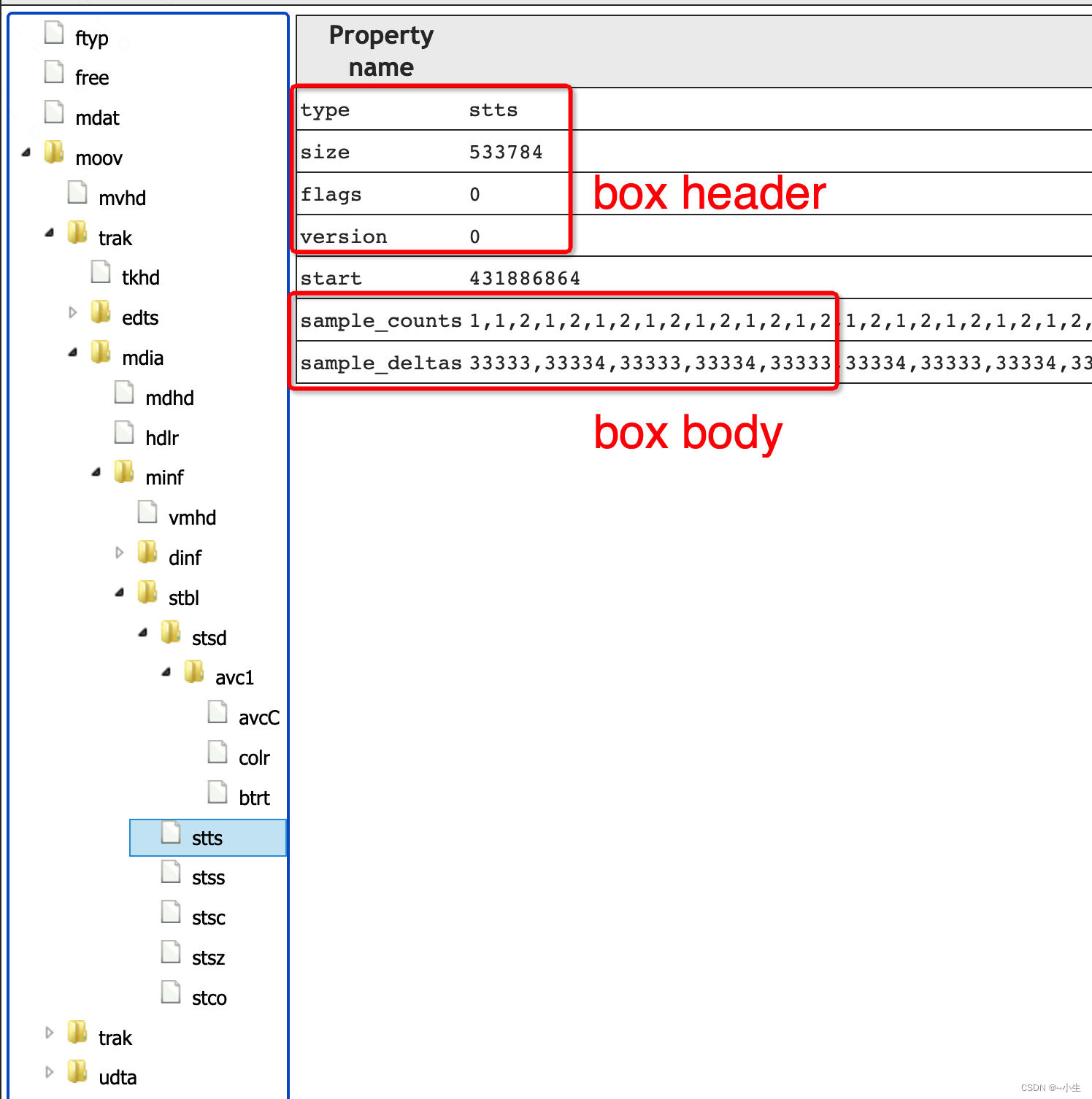

实例：第1个sample的时长是33333，第2个sample的时长是33334，第3-4个sample的时长是33333，以此类推（假设mdhd中timescale为1000，则实际时长需要除以1000）。

stss（Sync Sample Box）

针对视频 track，它包含关键帧所在的 sample 序号。

关键帧是为了支持随机访问。如果此表不存在，说明每一个 sample 都是一个关键帧。

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
entry_count	32 bit	条目个数
开始循环
sample_number	32 bit	sample 计数，从 1 开始
结束循环

实例：第1帧、第151帧、第301帧…，是关键帧，以此类推。

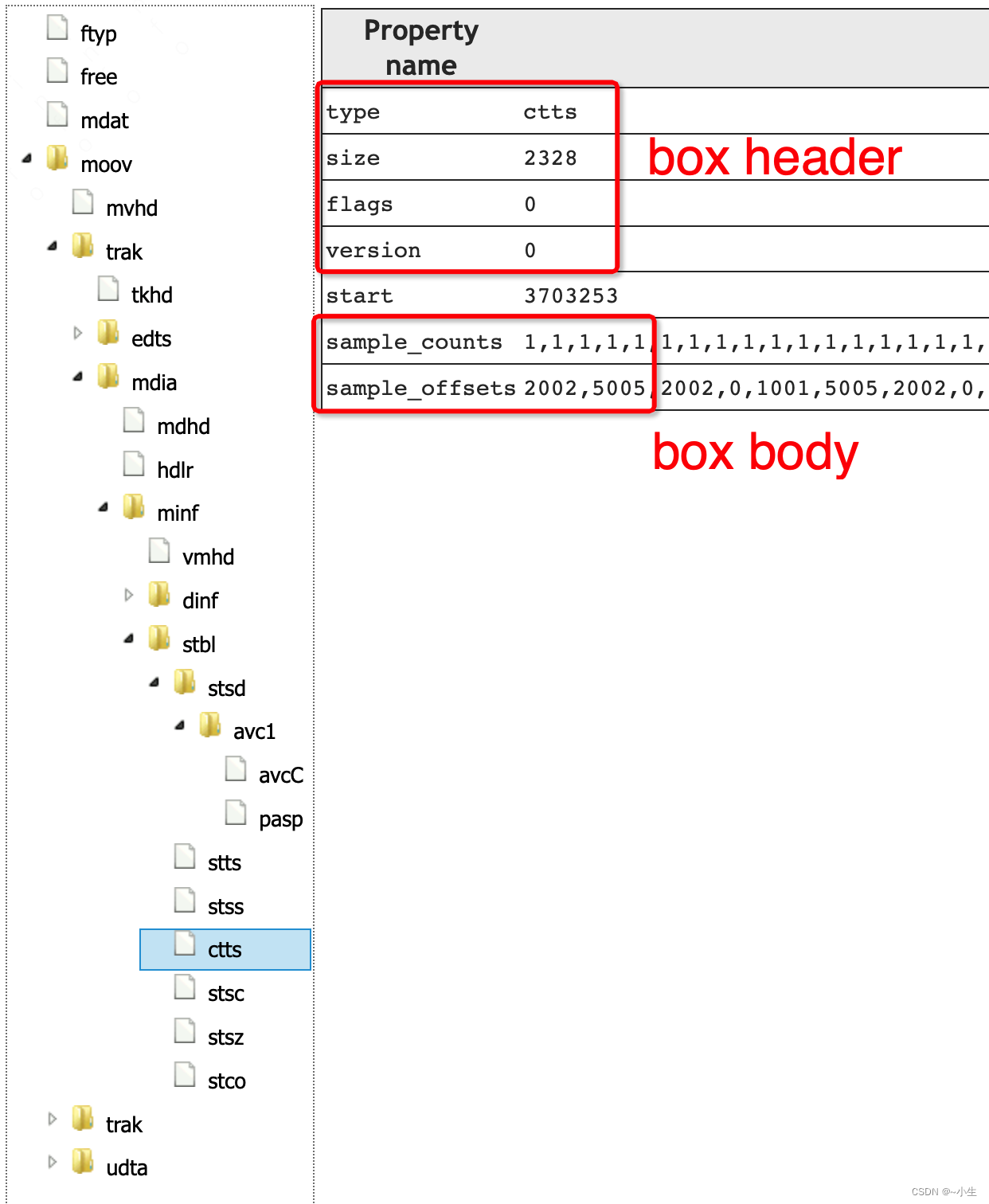

ctts（Composition Time to Sample Box）

存储了该 track 中，每个 sample 的 pts 与 dts 时间差，cts = pts - dts。

对于只有I帧、P帧的视频来说，解码顺序、渲染顺序是一致的，此时，ctts没必要存在。

对于存在B帧的视频来说，ctts就需要存在了。当PTS、DTS不相等时，就需要ctts了，公式为 PTS(n) = DTS(n) + TTS(n) 。

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
sample_counts		单个entry中，具有相同差值（pts-dts）的连续sample的个数
sample_offsets		从解码（dts）到渲染（pts）之间的差值

实例：第1个sample的pts-dts=2002，第2个sample的pts-dts=5005，第3个sample的pts-dts=2002，以此类推，真实时长还要除以mdhd中的timescale。

stsc（Sample To Chunk Box）

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
first_chunk		当前表项中，对应的第一个chunk的序号
samples_per_chunk		同一个entry中每个chunk包含的sample数
sample_description_index		chunk使用的stsd的序号，即不同chunk可以使用不同编解码信息

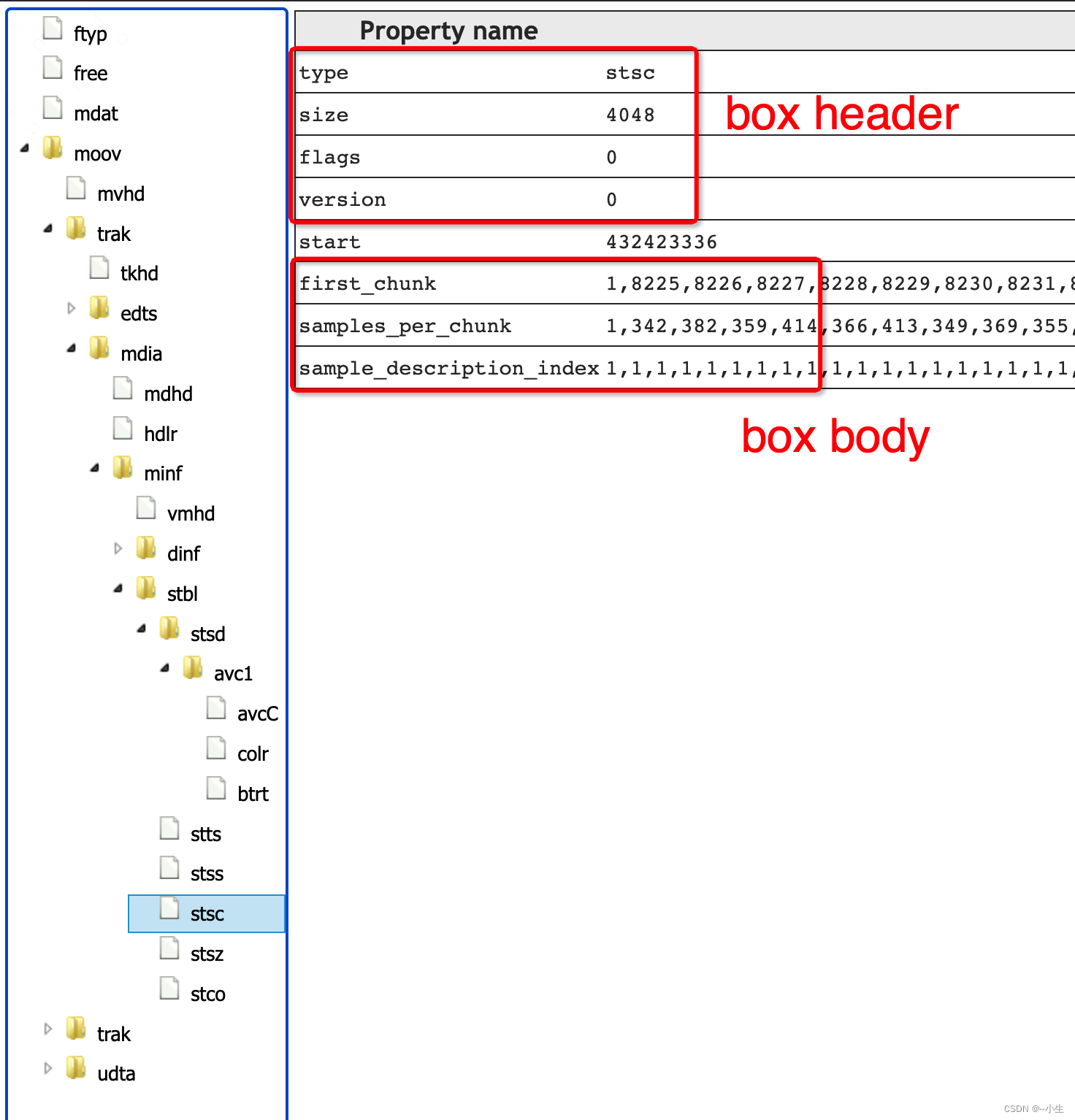

实例：

第1个entry的第一个chunk的序号是1，第2个entry的第一个chunk的序号是8225（即第1个entry包含索引值为1-8224的chunk），第3个entry的第一个chunk的索引值时8226，以此类推，最后一个entry就是从first_chunk开始一直到结束为止。

第一个entry每一个chunk包含一个sample，即第1-8224个chunk，每个chunk包含1个sample。第二个entry每一个chunk包含342个sample，即第8225的chunk个chunk包含342个sample。第三个entry每一个chunk包含382个sample，即第8226个chunk包含382个sample，以此类推。

以上所有chunk中的sample，对应的sample description的序号都是1，也就是用第一个stsd。

stsz（Sample Size Boxes）

存储了该 track 中每个 sample 的字节大小。

这个box相对来说体积比较大的。表明视频帧或者音频帧大小，FFmpeg 里面的AVPacket 的size 数据大小，就是从这个box中来的。

有两种不同的box类型：stsz、stz2。

stsz

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
sample_size		默认的sample大小（单位是byte），通常为0。如果sample_size不为0，那么，所有的sample都是同样的大小。如果sample_size为0，那么，sample的大小可能不一样
sample_count		当前track里面的sample数目。如果 sample_size==0，那么，sample_count 等于下面entry_size中的数据个数
entry_size（sample_sizes）		单个sample的大小（如果sample_size==0的话）

实例：

stz2

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
field_size		entry表中，每个entry_size占据的位数（bit），可选的值为4、8、16。4比较特殊，当field_size等于4时，一个字节上包含两个entry，高4位为entry[i]，低4位为entry[i+1]
sample_count		等于下面entry_size中的数据个数
entry_size		单个sample的大小

stco/co64（Chunk Offset Box）

chunk在文件中的偏移量（不是mdat中的偏移量）。

针对小文件、大文件，有两种不同的box类型，分别是stco、co64，它们的结构是一样的，只是字段长度不同。

需要注意的是一旦前面的box有了任何改变，这张表都要重新建立。

chunk_offset 指的是在文件本身中的 offset，而不是某个box内部的偏移。

在构建 MP4 文件的时候，需要特别注意 moov 所处的位置，它对于chunk_offset 的值是有影响的。有一些MP4文件的 moov 在文件末尾，为了优化首帧速度，需要将 moov 移到文件前面，此时，需要对 chunk_offset 进行改写。

字段	类型	描述
version	8 bit	取 0 或 1，一般取 0
flags	24 bit
chunk_offset		chunk 在文件中的位置（在文件本身中的 offset，而不是某个box内部的偏移）

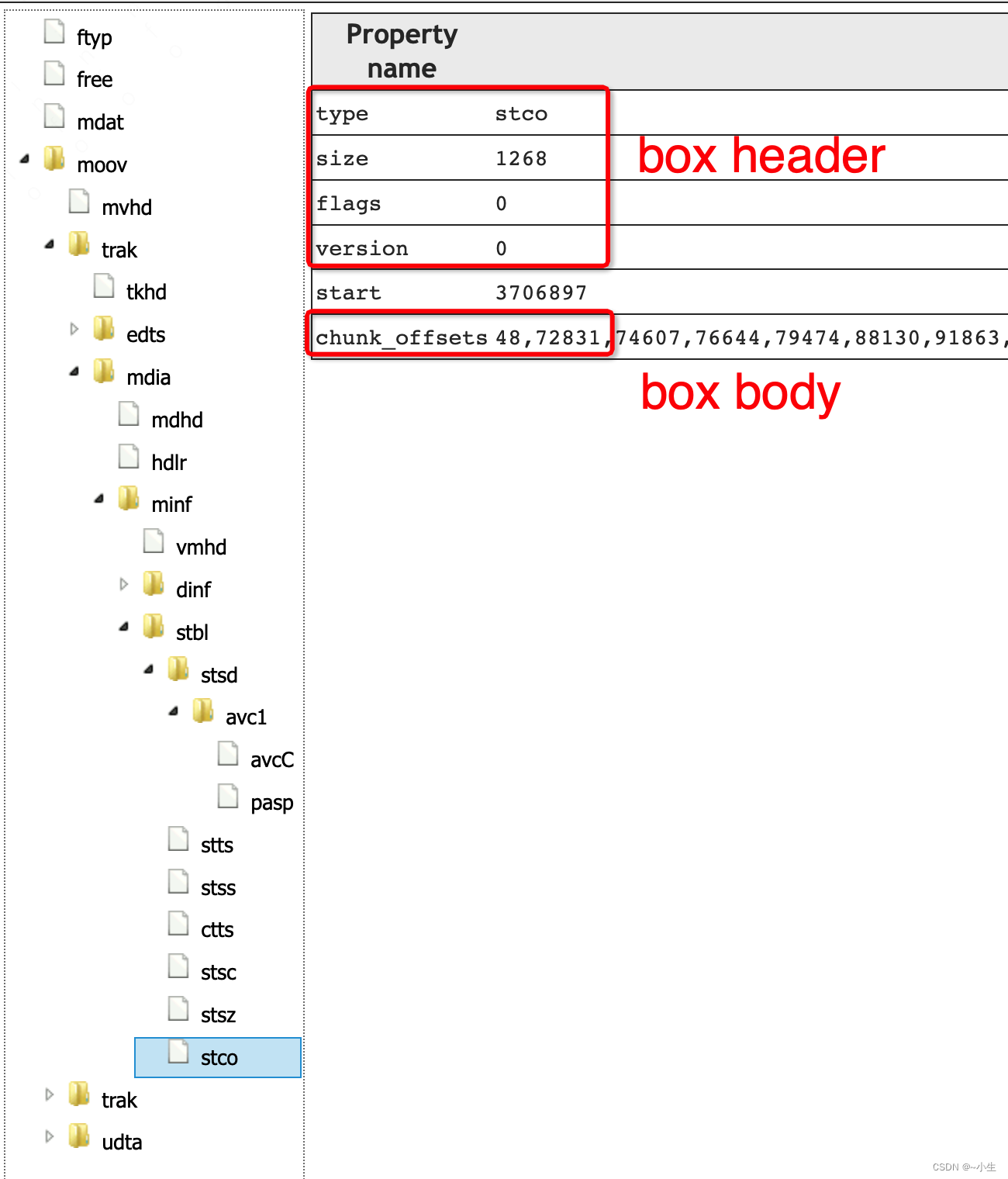

实例：第1个chunk的offset是48，第2个chunk的偏移是72831，以此类推。

MP4 音视频数据解析过程

这里说的解析基本是指解封装、播放的过程，都是先读取box中的内容，然后根据box中内容可以找到每一个sample也就是每一帧数据，然后进行解封装、播放。

详细过程如下：

1. 通过stss确定关键帧的数据和每个关键帧的序号。
2. 通过stts获取音视频流的总帧数、每一帧的dts和整体时长。
3. 通过ctts获取每一帧中pts与dts的差值。
4. 通过stsz获取每个sample的大小及整个流的总大小。
5. 通过stco获取音视频流中chunk的数据和在文件中的位置（不是在mdat中的位置）。
6. 通过stsc计算出流中chunk的数据和在文件中的位置，并通过chunk在文件中的位置及chunk中每个sample的大小，确定每个sample在文件中的位置和大小。
7. 整理每个流的码流信息和时间戳信息，构成整体播放的时间轴，之后进行解码的渲染播放。

MP4 的使用场景及优缺点

使用场景：主要是点播场景。

优点：

1. MP4的标准非常灵活，可扩展性比较好，有很多常见的格式是基于MP4做了一些扩展，然后被应用到比较广的范围，比如 CMAF、DASH、HLS。
2. 因为MP4格式的开放性和灵活性，使得使用范围非常广泛，我们日常看电视剧，录视频时，最常见的就是MP4格式了。

缺点：

1. 普通mp4情况下，会导致播放延时较高。
2. 如果moov在文件尾，播放器需要遍历整个文件后才会找到moov并播放。

Q&A

metadata中的major_brand、minor_version、compatible_brands的作用都是什么？

ftyp Box Data 有三个字段：

字段	类型	描述
major_brand	4 bytes	主版本号
minor_version	4 bytes	次版本号
compatible_brands[]	4×n bytes	指定兼容的版本，注意此字段是一个 list，可以包含多个版本号，每个版本号占 4 字节

实例：

什么是isom？

isom（ISO Base Media file）是在 MPEG-4 Part 12 中定义的一种基础文件格式，MP4、3gp、QT 等常见的封装格式，都是基于这种基础文件格式衍生的。

• MP4 文件可能遵循的规范有mp41、mp42，而mp41、mp42又是基于isom衍生出来的。

• • 3gp（3PP）：一种文件格式，主要用于3G手机上。

QT（QuickTime）：.qt文件代表苹果QuickTime媒体文件。

hint track是什么？

hint track：这个特殊的track并不包含媒体数据，而是包含了一些将其它数据track打包成流媒体的指示信息。

下面是mp4官方文档对hint track的描述：

为什么mp4要采用这种chunk-sample这种方式进行逻辑上的存储呢？

总的来说是用时间换空间，因为chunk描述的是一组sample，这些sample相同的性质可以通过chunk去统一描述，比如stsc的sample_description_index就是直接对chunk描述，如果没有chunk则需要对每一个sample都描述一遍。但是在解析sample的时候就需要获取chunk的部分信息来帮助解析，没有那么直接，需要临时建一张表。

如何区分一个track描述的是视频流还是音频流？

方法一：

• 视频：track->tkhd中width、height不为零，volume为零
• 音频：track->tkhd中width、height为零，volume不为零

方法二：

• 视频：track->mdia->hdlr中handler是vide
• 音频：track->mdia->hdlr中handler是soun

方法三：

• 视频：track->mdia->minf中有vmhd box(Video Media Information Header)
• 音频：track->mdia->minf中有smhd box(Sound Media Information Header)

参考

1. https://blog.csdn.net/m0_60259116/article/details/132714706
2. https://www.jianshu.com/p/0edc3df5cae6
3. https://zhuanlan.zhihu.com/p/639897218
4. https://zhuanlan.zhihu.com/p/637337464
5. https://cloud.tencent.com/developer/article/1958147
6. https://blog.csdn.net/weixin_39399492/article/details/127837222
