Logic Giant VU9P：12颗Virtex UltraScale+FPGA重构验证极限！云原生EDA+动态隔离、芯片开发周期缩短50%！

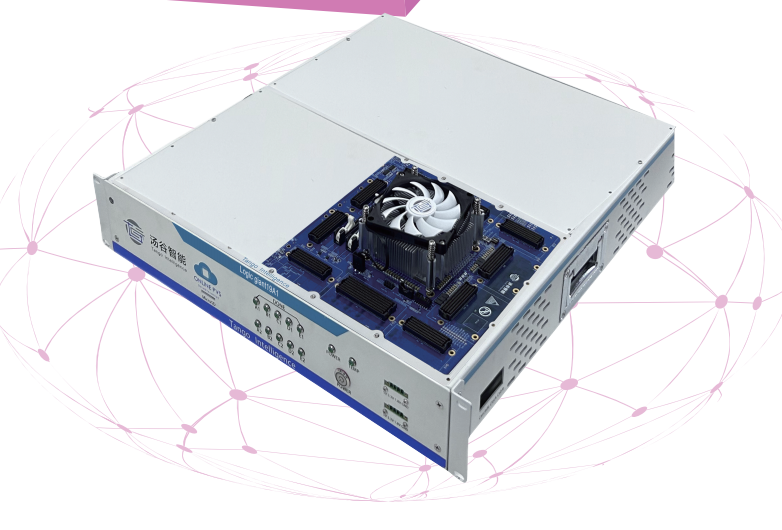

Logic Giant VU9P 是一款基于Xilinx Virtex UltraScale+XCVU9P FPGA（XCVU9P-FLGA2104）组成的业界最领先、最密集、最高容量的原型验证系统，可快速为客户提供私有/公有云定制服务，同时搭载自主研发EDA软件为用户提供了一个全面的解决方案，使其能够在设计的任何阶段、不受地理位置约束地对任何容量的设计进行多层次验证，所有验证情景都可以按照客户的要求搭建完成。独创的真实多用户真实隔离功能，让产品能随着项目的进展动态调配，使得其在同类验证产品中性价比最优，极大的缩减了用户的开发时间和成本。

硬件相关：
FPGA信息：
1、单颗Xilinx UltraScale+ XCVU9P-FLGA2104
2、满足1500万ASIC门电路的验证
3、2590K系统逻辑单元
4、345.9Mb内存资源
5、48路高速serdes收发器
6、6840 DSP Slices硬核单元
接口信息：
1、64个IO与16个GTY支持PCIEx8扩展
2、64个IO与16个GTY支持10G/40G光口扩展
3、DDR4 SO-DIMM X2可灵活更换客户自选型号
4、共1152个可编程电平IO，可供用户扩展使用
5、48个GTY均匀分布在6个连接器上
6、1X12个拨码开关 （自定义使用）
7、3X12个按键 （自定义使用）
8、8X12个GPIO排针 （自定义使用）
9、6X12个LED （自定义使用）
时钟资源：
1、8路可编程差分时钟输入
2、2路27MHZ时钟、50MHZ时钟、100MHZ时钟可灵活更换
3、独有的的10路通信时钟200MHZ 差分时钟预留
4、12路MGT时钟从各预留接口引入
5、支持2路可编程差分时钟输出
6、支持8路可编程差分时钟输入
7、可灵活接入时钟线缆并同步于多台设备
规格：
1、尺寸：446x475x135(mm)
2、重量：10Kg
3、功耗：最大功率60W

软件
检测功能：
1、自动巡检
2、支持依据组网拓扑变化，快速完成组网自检（≤1 小时）
3、支持满足条件性能要求的全端口压力测试。
4、支持连接器可锁设计辅以成熟的硬件自诊断与实时监测系统
5、支持风扇转速、温度检测
6、支持 芯片温度、电压检测
7、支持设备工作状态检测
配置模式：
1、支持远程通过以太网和 USB 轻松地实现对 FPGA 原型
系统的远程控制。
2、支持原生的JTAG 配置模式，便于用户进行在线调试。
3、支持Micro SD 配置模式，便于用户离线配置环境。
4、支持在线固件升级，可随时同步最新系统状态。
调试功能：
1、支持跨FPGA调试，可观测FPGA内部信号
2、支持多核调试。核数2个及以上，采样频率>100MHz
3、支持采样深度不少于 8GByte,5000个IO信号
4、支持逻辑触发和 FSM 脚本触发
5、支持自有总线对寄存器批量读写
6、支持深度调试，追踪隐藏bug，减少繁琐耗时的P&R
7、支持电压可配1.2V,1.35V, 1.5V 或 1.8V
8、支持设备调试状态LED灯显示
管理功能：
1、支持仪表盘，清晰统一界面
2、支持原型验证系统云端管理及运行控制，
3、全程操作可追溯。
4、支持远程开关机、远程系统监控等管理功能
5、支持开放管理协议，专为大型数据中心管理而优化，
6、提升用户管理效率

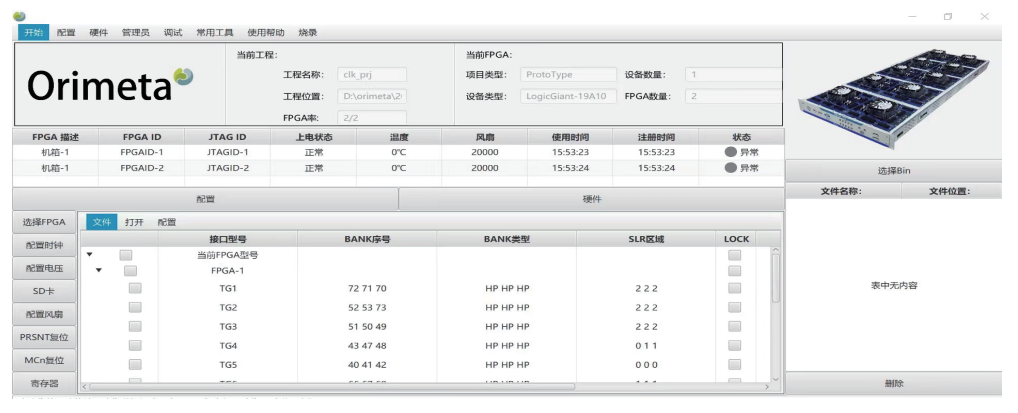

管理软件：

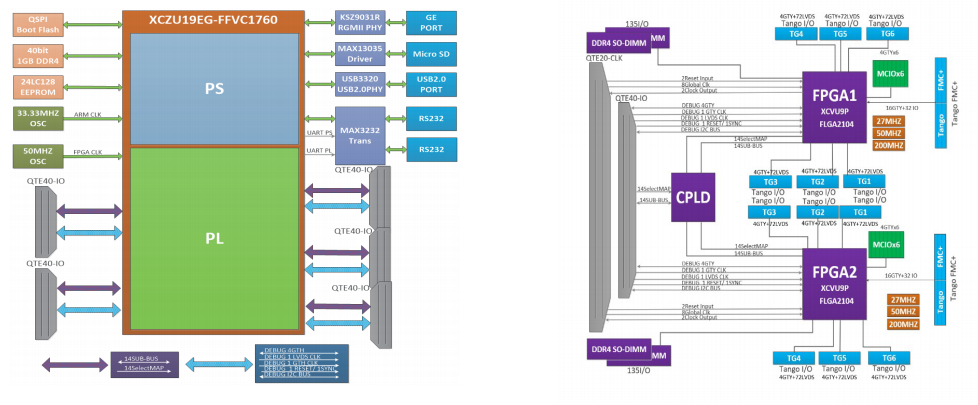

系统业务卡资源连接：
