国产的高精度ADC HX711 CS1237 TM7707等如何选型

目录

名词解释

数据输出速率

建立时间

ADC转换周期

CS1237转换速度与有效位数的关系

TM7707测试代码

---

---

最近小伙伴们咨询我，国产很多高精度的ADC，如何选型使用呢？这里我们主要讨论几款24位差分输入。

ADC/DAC相关名词解释

• ADC输入范围
• ADC转换速度
• ADC稳定位数

在我们选的时候主要考虑上面三个参数

ADC参数对比

型号	供电范围	输入范围	输出速率	建立时间	PGA	时钟	单价（元）
Hx711			10Hz/80Hz		32,64 和 128	内/外	2.32

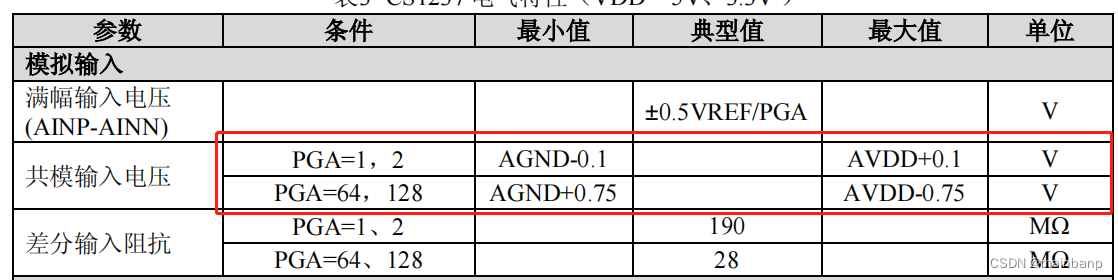

cs1237	VDD：3.0~5.5V Ref外部：1.5~VDD+0.1	与增益有关	10Hz 、 40Hz 、 640Hz 、 1.28kHz		1 、 2 、 64 、 128	内/外	1.3

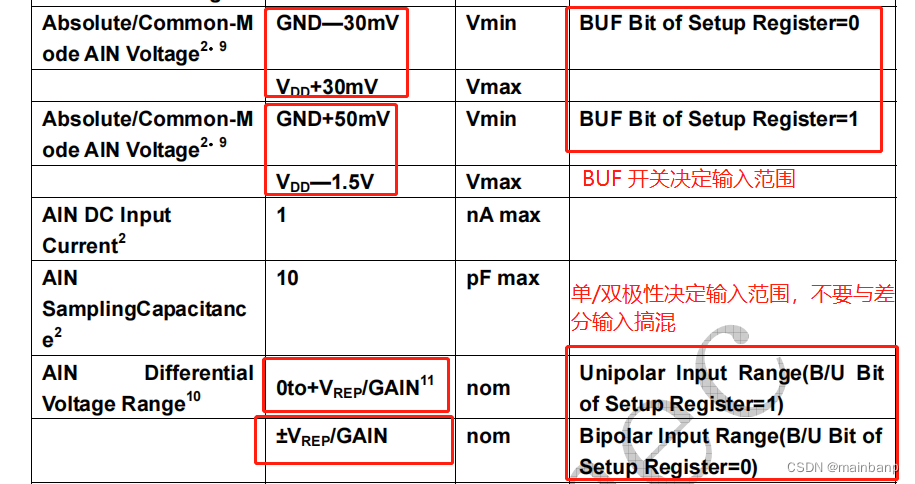

tm7707	VDD2.7~5.25 Ref内/外； 1~1.75 @3.3 1~3.5 @5V	与增益无关	500Hz最大	双通道约160mS	1， 2 ，4 ，8 ，16， 32， 64， 128	外	3.46

名词解释

数据输出速率

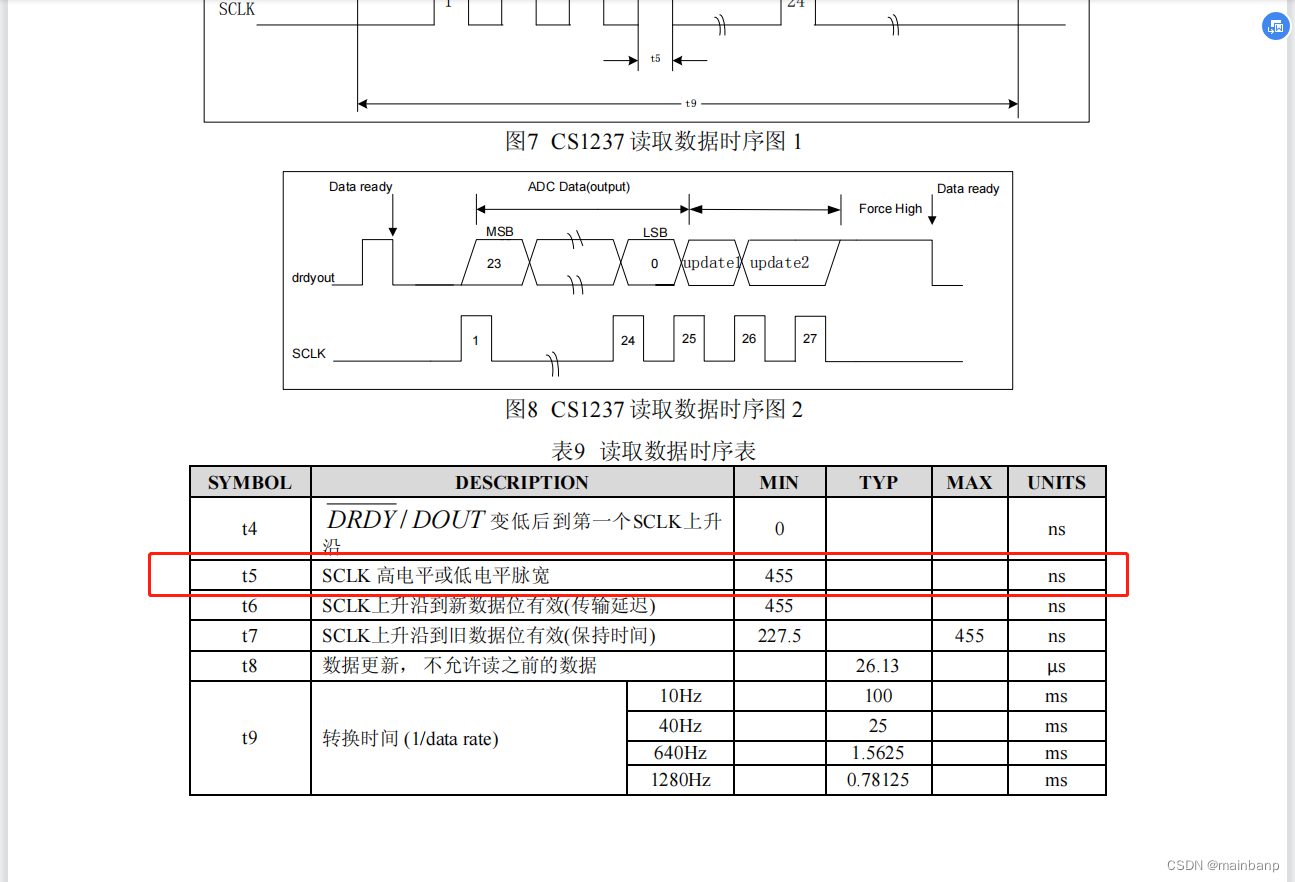

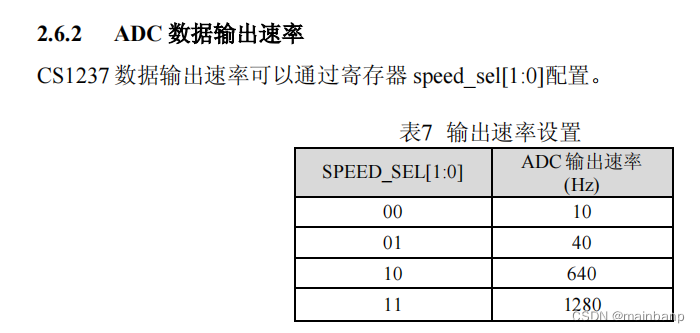

 这里很多人第一次看数据输出速率，很容易理解成是SPI这种接口CLK的频率，这样是错误的。

这里的ADC输出速率是指ADC的转换速率。

这里的SPI clk 要＞2KHZ

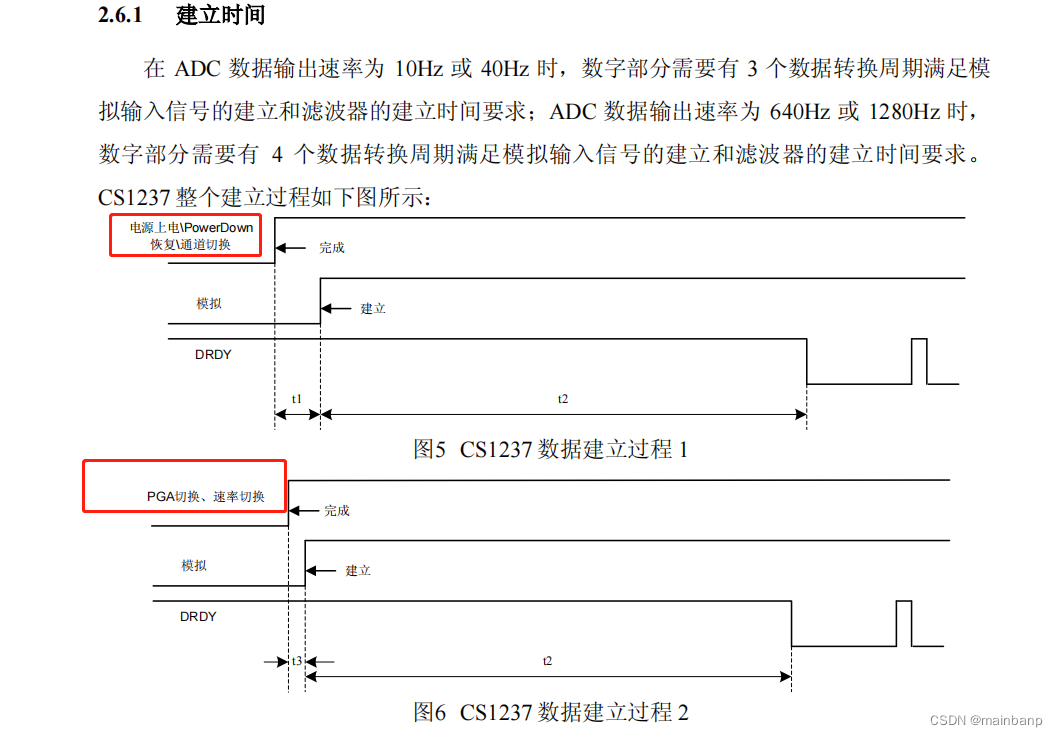

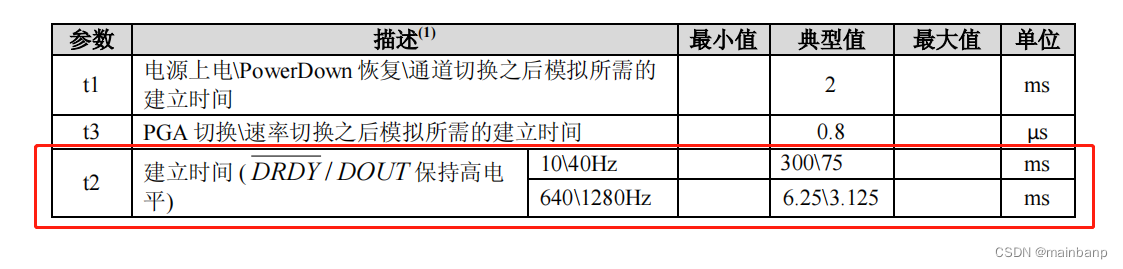

建立时间

这里的重点是要知道什么情况会发生建立时间

• 电源上电/掉电
• 通道切换
• PGA/速率切换

ADC转换周期

        转换周期也可以看作量化时间，可以简单看作 输出速率*位数

        如24位ADC ，输出速率1khz

        Tconvert ≈ 1ms *24 = 24ms

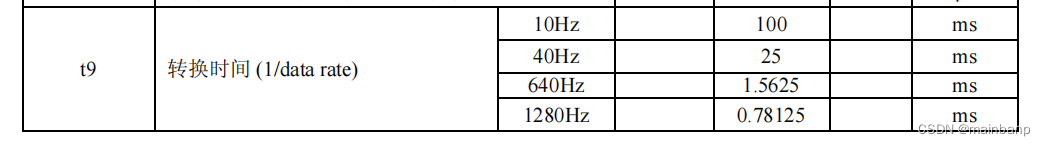

CS1237转换速度与有效位数的关系

有效分辨率的方只与AD速率和电源压值有关，计算方法为：AD速率增大倍数为增大2^1有效位降低0.5位，2^2为有效位降低2*0.5=1倍



 1.28Khz 有效精度 = 20@5V - 7*0.5 = 16.5位

TM7707测试代码

下面这段代码是官方手册中的代码。

// MCU: AT89S52
// Target : TM7707
#include<reg52.h>
#include<intrins.h>
#define uchar unsigned char
#define uint unsigned int
sbit SCLK=P1^0;
sbit DIO=P1^1;
sbit RESET=P1^2;
sbit CS=P1^3;
sbit DRDY=P1^4;
uchar *intp;
uchar idata date8[180];
void write_byte1(uchar date) //写一字节数据
{
    uchar i;
    CS=0; //CS 拉低，
    for(i=0;i<8;i++)
    {
         SCLK=0; //SCLK 拉低准备写数据
        _nop_();
         if(date&0x80)
            DIO=1;
        else
            DIO=0;
        SCLK=1; //SCLK 拉高，写入一位数据
        Date<<=1;
    }
     CS=1; //写完一个字节后 CS 拉高。
}
uchar read_byte1 ( ) //读一字节数据
{
    uchar j,b1;
    CS=0;
    for(j=0;j<8;j++)
    {
        SCLK=0;
         b1=(b1<<1)|DIO;
        SCLK=1;
    }
    return b1;
}
void save_data(void)
{
    uchar i0,i1;
    intp=date8;
    for(i0=0;i0<60;i0++)
    {
         while(DRDY); //等待 DRDT 为低时,可读出数据
         write_byte1(0x38); //向通信寄存器写入数据，选择通道 1 作为有效，将下一个操作设为读数据            寄存器。
         for(i1=0;i1<3;i1++) //连续存储一个数据。
         {
            *intp=read_byte1();
             intp++;
         }
         CS=1;
     }
}
void init( ) //初始化
{
    RESET=1;
    SCLK=1;
    CS=1;
    DRDY=1;
}
void main(void) //主函数
{
    init();
    write_byte1(0X10); //向通信寄存器写数据,选择通道 1 作为有效通道，将下一个操作设为对设置寄存器进行写操作。
    write_byte1(0X20); //对设置寄存器写操作，选择 16 倍增益,无 BUF 缓冲器,双极性。
    write_byte1(0X50); //向通信寄存器写数据，选择通道 1 作为有效通道,将下一个操作设为对滤波低寄存器进行写操作。
    write_byte1(0X00); //向滤波低寄存器写入 0X00。
    write_byte1(0X20); //向通信寄存器写数据，选择通道 1 作为有效通道,将下一个操作设为对滤波高寄存器进行写操作。
    write_byte1(0X0F); //向滤波高寄存器写入 0X0F。
    save_data(); //MCU 连续存储 24 位数据 60 个。
    while(1); //循环等待。
}
