java工作流activiti7入门案例教程

一、什么是工作流？

工作流 (Workflow) ，就是通过计算机对业务流程自动化执行管理。它主要解决的是 “ 使在多个参与者

之间按照某种预定义的规则自动进行传递文档、信息或任务的过程，从而实现某个预期的业务目标，或者促使此目标的实现” 。说白了就是流程一个过程。（比如请假流程，报销流程，审批流程等等..）。

Activiti 是一个工作流引擎， activiti 可以将业务系统中复杂的业务流程抽取出来，使用专门的建模语言 （BPMN2.0 ）进行定义，业务系统按照预先定义的流程进行执行，实现了业务系统的业务流程由 activiti 进行管理，减少业务系统由于流程变更进行系统升级改造的工作量，从而提高系统的健壮性，同时也减少了系统开发维护成本。

二、 springboot集成使用

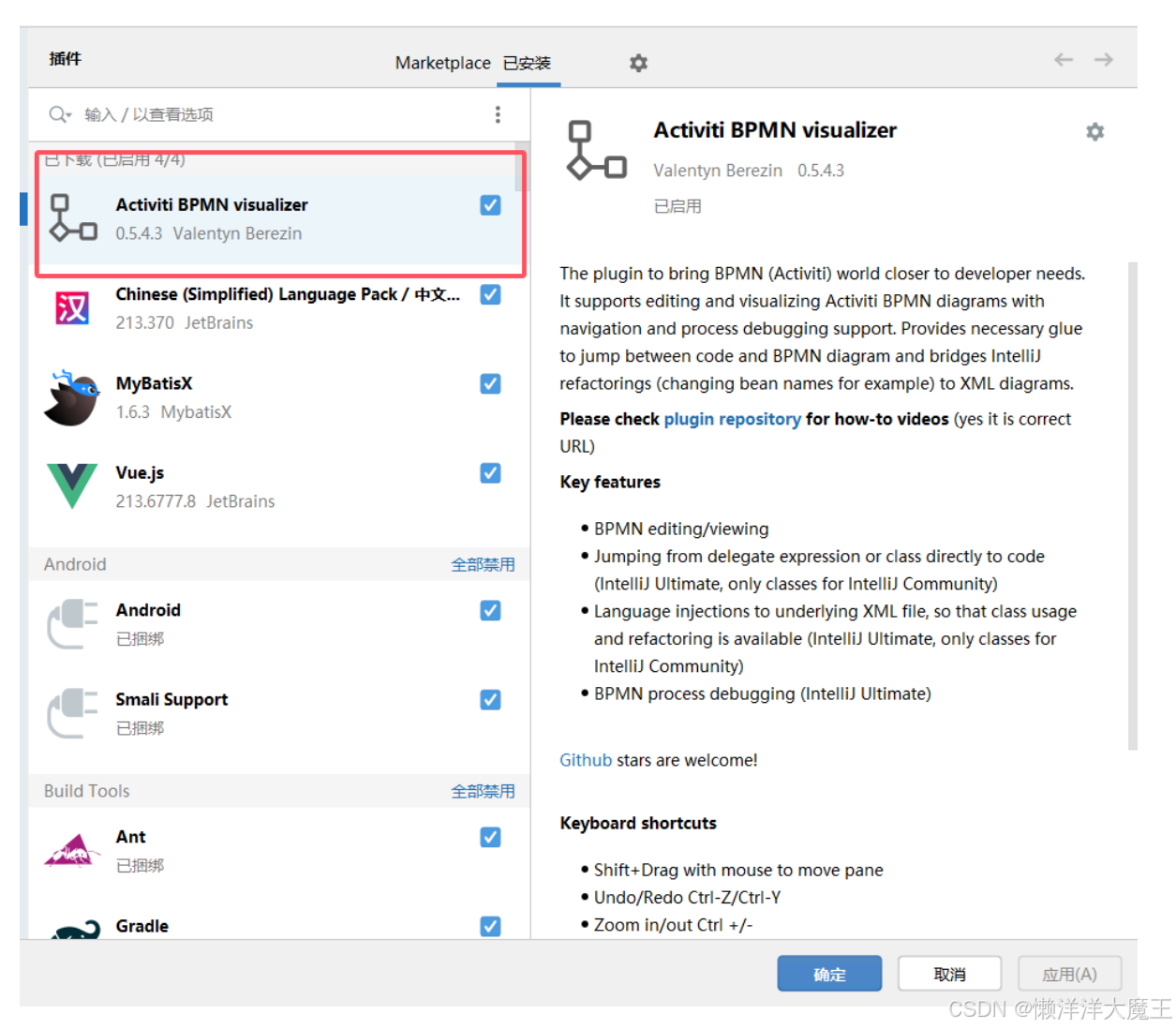

1.idea安装插件

 2.创建流程图（在resourcs目录下创建一个processes文件夹，把文件和导出的图片放里面）

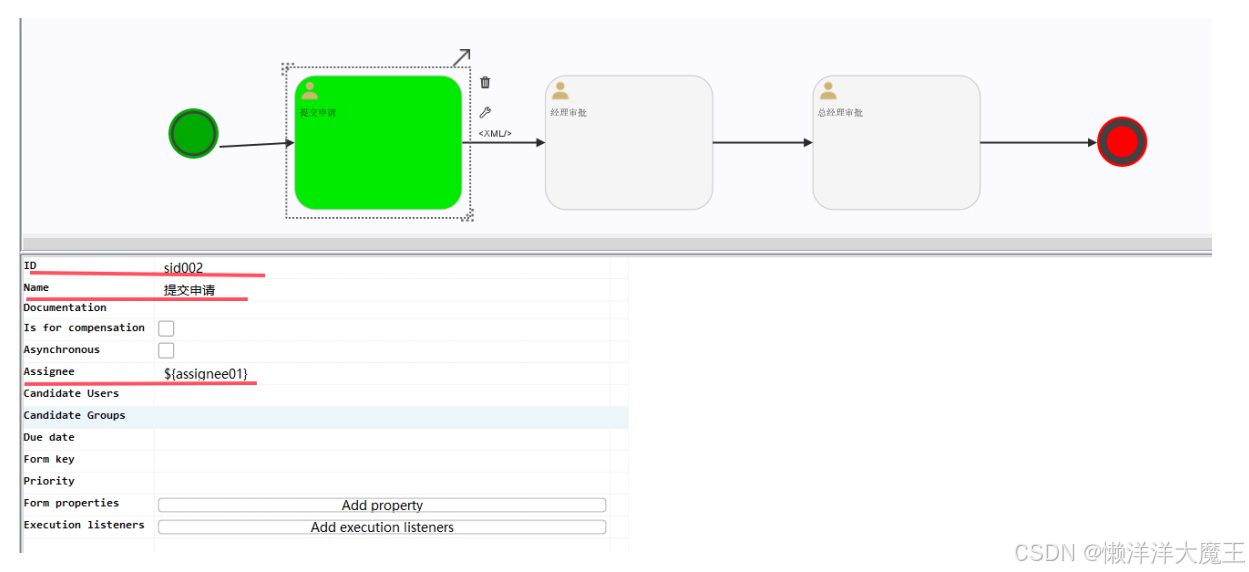

 设置属性





2.1 创建流程图时，要给每个控件设置属性

开始和结束事件设置 id 和 name （用自带的也行）

流程过程需要指定负责人 Assignee

# 可以使用表达式

${ 属性值 } ；因为后面我们可以传一个 map 对象进行，可以直接这样子获取属性定义的值

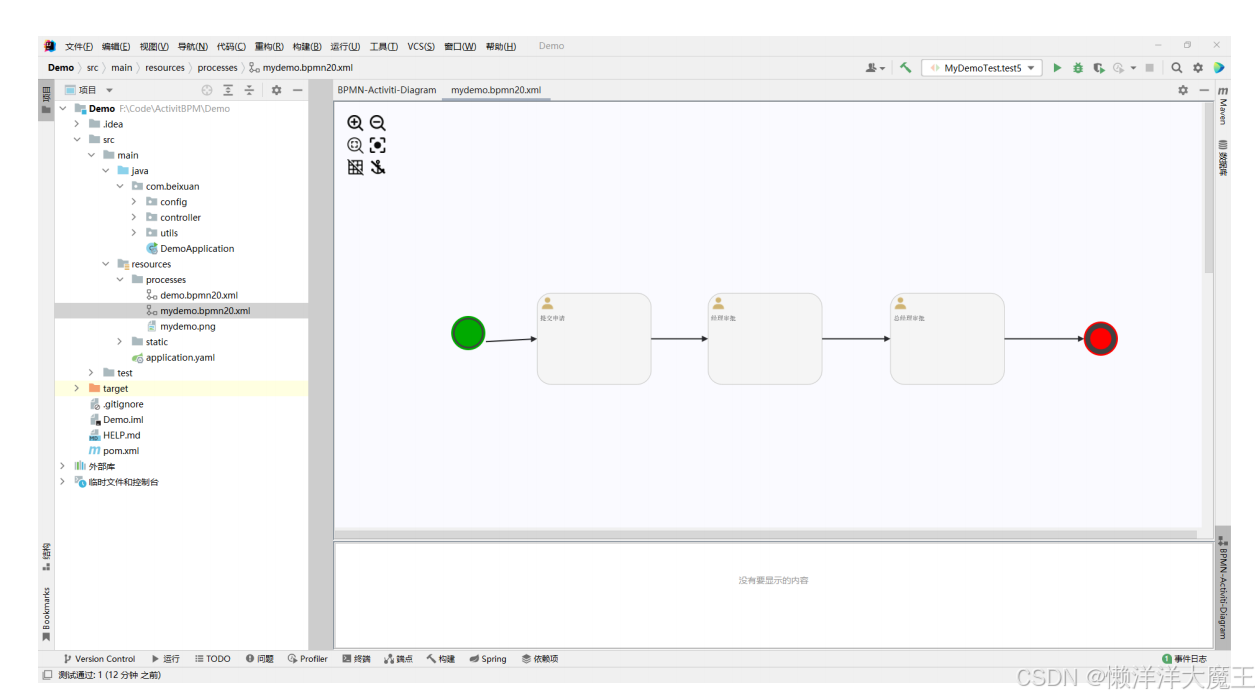

3. 创建流程图后保存图片

以上准备步骤就做好了，下面开始写代码

总的步骤来说就是分为以下步骤：

• 创建并启动流程实例
• 查询角色任务
• 拾取并完成对应的任务



    @Autowired
    private TaskRuntime taskRuntime;
    @Autowired
    private RuntimeService runtimeService;
    @Autowired
    private ProcessRuntime processRuntime;
    //注入定义的工具类
    @Autowired
    private SecurityUtil securityUtil;
    //获取流程定义
    @Test
    public void test2(){
        securityUtil.login("张三");
        //这里获取的是失败的，因为它默认使用了安全框架，我们没有配置，所以报错
        ProcessDefinition processDefinition =processRuntime.processDefinition("mydemo");
        //所以我们还要配置一下安全框架
        System.out.println(processDefinition);
    }
    //启动流程实例，完成操作
    @Test
    public void test3(){
        //以员工的身份进行登录
        securityUtil.login("李四");
        //模拟用户点击按钮事件，从当前用户创建并启动启动实例
        //配置uel表达式中的内容
        Map<String,Object> assigneeMap = new HashMap<>();
        assigneeMap.put("assignee01","李四");
        assigneeMap.put("assignee02","部门经理");
        assigneeMap.put("assignee03","总经理");
        runtimeService.startProcessInstanceByKey("mydemo",assigneeMap);
    }
    //查询流程角色的任务
    @Test
    public void test4(){
        //以员工的身份进行登录
        securityUtil.login("总经理");
        //查询当前用户的任务
        Page<Task> tasks = taskRuntime.tasks(Pageable.of(0, 10));
        for (Task task:tasks.getContent()) {
            System.out.println(task);
        }
    }
    //根据对应角色，输入不同的任务id进行完成任务
    @Test
    public void test5(){
        securityUtil.login("总经理");
        String id = "c8279ecf-ad3b-11ef-a0d4-782b46e90895";
        //完成任务
        taskRuntime.complete(TaskPayloadBuilder
        .complete()
        .withTaskId(id)
        .build());
    }

注意的是， activiti7 内部已经整合了 spring 安全框架，所以使用的时候需要对 SpringSecurity 进行相对于的配置。

因为我的之前写的 SpringSecurity 项目不知为何启动报错了，一时半会没有解决，所以我在这里模仿了网上的案例教学，写了一些固定的配置：



SpringSecurity工具类
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.security.core.Authentication;
import org.springframework.security.core.GrantedAuthority;
import org.springframework.security.core.context.SecurityContextHolder;
import org.springframework.security.core.context.SecurityContextImpl;
import org.springframework.security.core.userdetails.UserDetails;
import org.springframework.security.core.userdetails.UserDetailsService;
import org.springframework.stereotype.Component;
import java.util.Collection;
@Component
public class SecurityUtil {
    @Autowired
    private UserDetailsService userDetailsService;
    public void login(String userName){
        UserDetails userDetails =userDetailsService.loadUserByUsername(userName);
        if (userDetails == null){
            throw new IllegalStateException("用户:"+userName+"不存在，请重新登录");
        }
        SecurityContextHolder.setContext(new SecurityContextImpl(
                    new Authentication() {
                        @Override
                        public Collection<? extends GrantedAuthority> getAuthorities() {
                            return userDetails.getAuthorities();
                        }
                        @Override
                        public Object getCredentials() {
                            return userDetails.getPassword();
                        }
                        @Override
                        public Object getDetails() {
                                    return userDetails;
                        }
                        @Override
                        public Object getPrincipal() {
                            return userDetails;
                        }
                        @Override
                        public boolean isAuthenticated() {
                            return true;
                        }
                        @Override
                        public void setAuthenticated(boolean isAuthenticated) throws IllegalArgumentException {
                        }
                        @Override
                        public String getName() {
                            return userDetails.getUsername();
                        }
                }
            ));
        //调用activiti7自带的方法进行安全认证；
        org.activiti.engine.impl.identity.Authentication.setAuthenticatedUserId(userName
        );
    }
}

SpringSecurity配置类
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;
import org.springframework.security.core.authority.SimpleGrantedAuthority;
import org.springframework.security.core.userdetails.User;
import org.springframework.security.core.userdetails.UserDetailsService;
import org.springframework.security.crypto.bcrypt.BCryptPasswordEncoder;
import org.springframework.security.crypto.password.PasswordEncoder;
import org.springframework.security.provisioning.InMemoryUserDetailsManager;
import java.net.PasswordAuthentication;
import java.util.Arrays;
import java.util.GregorianCalendar;
import java.util.List;
import java.util.stream.Collectors;
@Configuration
public class SecurityConfig {
    @Bean
    public UserDetailsService myUserDetailsService(){
        InMemoryUserDetailsManager inMemoryUserDetailsManager = new
        InMemoryUserDetailsManager();
        //这里写死，设置用户及密码和权限
        String[][] userGroupAndRole = {
            {"张三","password","ROLE_ACTIVITI_USER"},
            {"李四","password","ROLE_ACTIVITI_USER"},
            {"部门经理","password","ROLE_ACTIVITI_USER"},
            {"总经理","password","ROLE_ACTIVITI_USER"},
            {"财务部","password","ROLE_ACTIVITI_USER"},
        };
        for (String[] users:userGroupAndRole) {
            //用户的角色
         List<String>authStrList=Arrays.asList(Arrays.copyOfRange(users,2,users.length));
inMemoryUserDetailsManager.createUser(new User(users[0],passwordEncoder().encode(users[1]),zhuuanghan(authStrList)));
    }
        return inMemoryUserDetailsManager;
    }
//写一个密码加密的方法
@Bean
public PasswordEncoder passwordEncoder(){
    return new BCryptPasswordEncoder();
}
    //定义一个方法，将authStrList转圜为另外一个集合对象
    public List<SimpleGrantedAuthority> zhuuanghan(List<String> authStrList){
        return authStrList.stream().map(str->new
        SimpleGrantedAuthority(str)).collect(Collectors.toList());
   }
}
