企业排水渠常用的四种堰槽介绍。

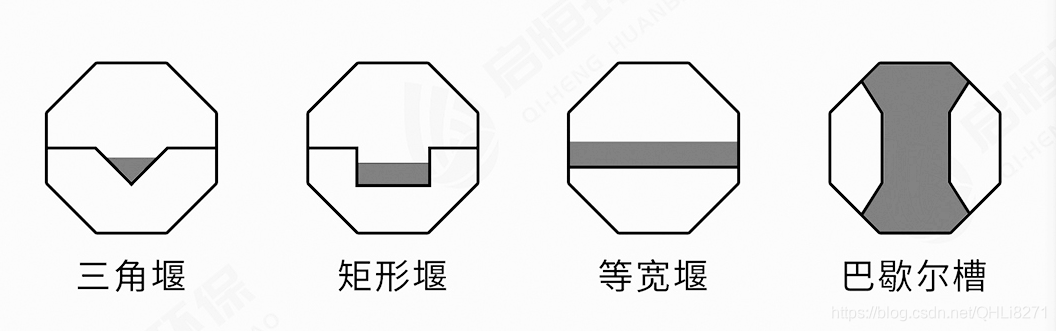

常用的主要是巴歇尔槽、三角堰、矩形堰、等宽堰。那么如何理解这几种堰槽呢？

巴歇尔槽 (Parshall flume)又称巴氏槽，是明渠流量测量的辅助设备，也是现在污废水排放明渠中应用最广的堰槽类型之一。其一般的流量测量范围为0.1×10-3～93m3/S。 巴歇尔槽是文丘里水槽，后者的实验是VM.Cone于1915年在美国的科罗拉多洲开始进行的。1922年F.L.Parshall对此进行了根本性的变革，制作了现在通用的巴歇尔槽。以后又多次重复了水力学实验，制成了尺寸为1英寸到50英寸的各种量水槽。巴歇尔槽名字是1929年美国土木学会命名的。此后，英国、瑞士、意大利、印度、阿根廷等许多国家也提出了各种类型的文丘里水槽的设计方案并进行了实验，但巴歇尔槽仍是文丘里水槽中最普及的水槽。巴歇尔槽有其他堰槽无法替代的优点：水位损失小(约为堰的四分之一)、水中即使有固态物质也几乎不沉淀、接近流速的影响小、对下流侧的水位影响比较小等，因此它也被用来测量农业用水、工业用水等其它液体的流量。
三角堰，过水断面为三角形缺口，角顶向下，顶角可制成30度、45度、60度、90度及120度，通常采用90度。其特点是，在较小流量时仍有较大水头，具有较高量测精度，适于测定较小流量，其优点是：制造简单，装设容易，造价较低，也可广泛用于水力学、水工实验室及灌排渠道上。三角堰的一般的流量测量范围为0.2×10-3～1.8m3/S。
矩形堰，过水断面为矩形缺口，要求缺口处尺寸要准确、缘台平直、光滑，板面光滑、平整、无扭曲，且堰槽中心线要与渠道的中心线重合，一般的流量测量范围为1.4×10-3～49m3/S。
等宽堰，堰定为水平面，堰口宽度与行近渠槽宽度相同。堰板面与矩形行近渠槽水平轴线成90度角，堰板上游面为一平面，在表面上任意两点间的连线与垂直与轴线的平面之间的斜率应小于1%，其流量测量范围为0.8×10-3～77m3/S。
