【C51学习总结】综合和应用：中断法控制倒计时红绿灯的编程实现以及仿真

       在经过了一段时间的C51课程学习后，使我更系统的认识了单片机的主要结构，本篇文章主要是将我所学习到的内容进行一个整理，并结合中断控制法这个综合性的任务尽量对每一个部分进行讲解，希望对大家的学习能够有一点帮助，文章内如有出错还请指正。

---

目录

一、前期准备工作

1、硬件选择

2、软件选择

二、仿真搭建

1、Proteus工程搭建及器件选择

2、复位电路及外部时钟电路

（1）复位电路：

（2）外部时钟电路：

2、LED灯部分

3、按键部分

4、数码管部分

5、完整仿真图

三、程序编写

1、工程搭建

2、定义所需变量

3、中断源

（1）定时器设置

（2）按键中断控制开始与停止

 4、红绿灯控制部分

5、数码管控制部分

四、最终效果

五、完整工程链接

一、前期准备工作

1、硬件选择

仿真软件中：单片机：AT89C51

                      数码管驱动：74ls47

                       数码管：7SEG-MPX2-CA

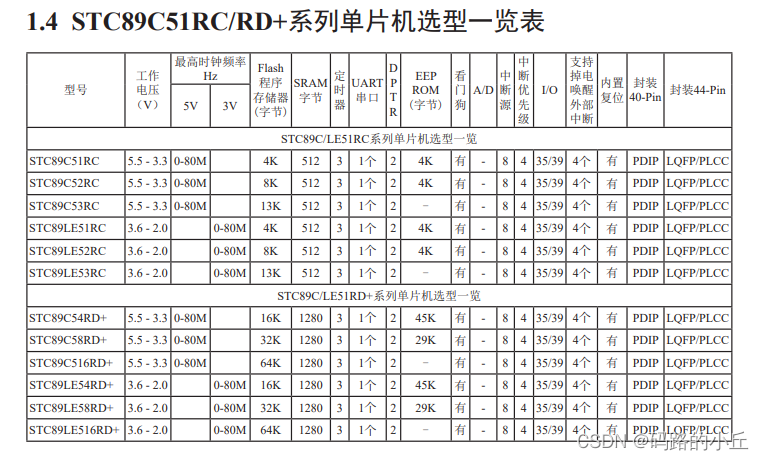

实体硬件：单片机：STC89C52RC

                   下载器：USB转TTL下载器

由于上课时所选择的单片机为宏晶科技的STC89C52RC，但仿真软件中只有AT系列单片机，故在仿真时选择AT89C51，编译仿真效果相同。

2、软件选择

编程软件：keil5

仿真软件：Proteus 8.9

下载器：STC-ISP（用于实物烧写程序，仅仿真则可不用）

二、仿真搭建

1、Proteus工程搭建及器件选择

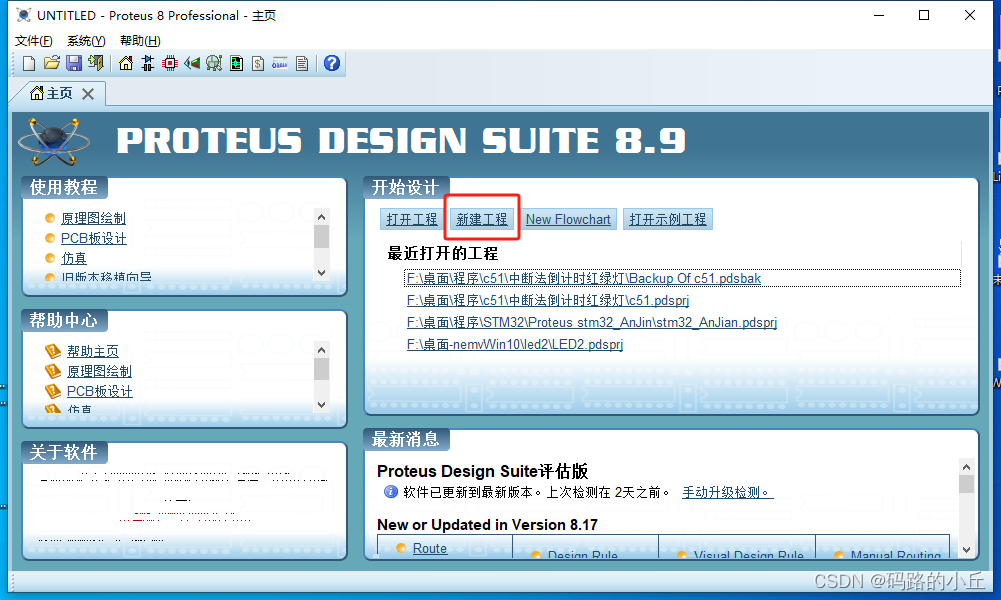

打开安装好的Proteus ，点击新建工程

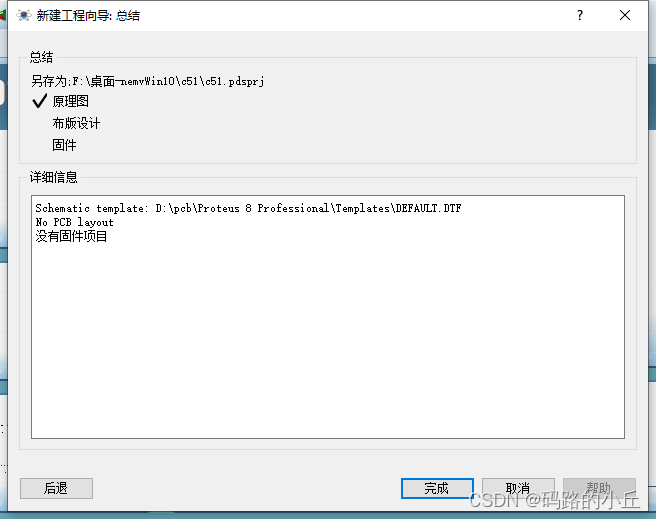

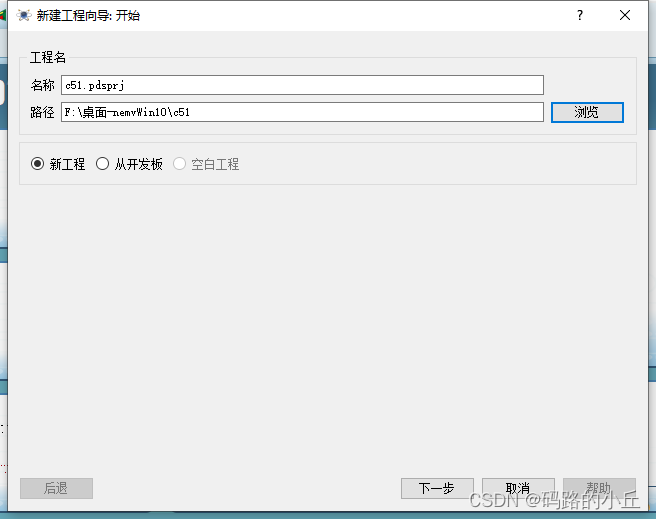

工程名称可以自行定义，并选择好工程文件存放路径，然后一直按下一步，设置均为默认即可

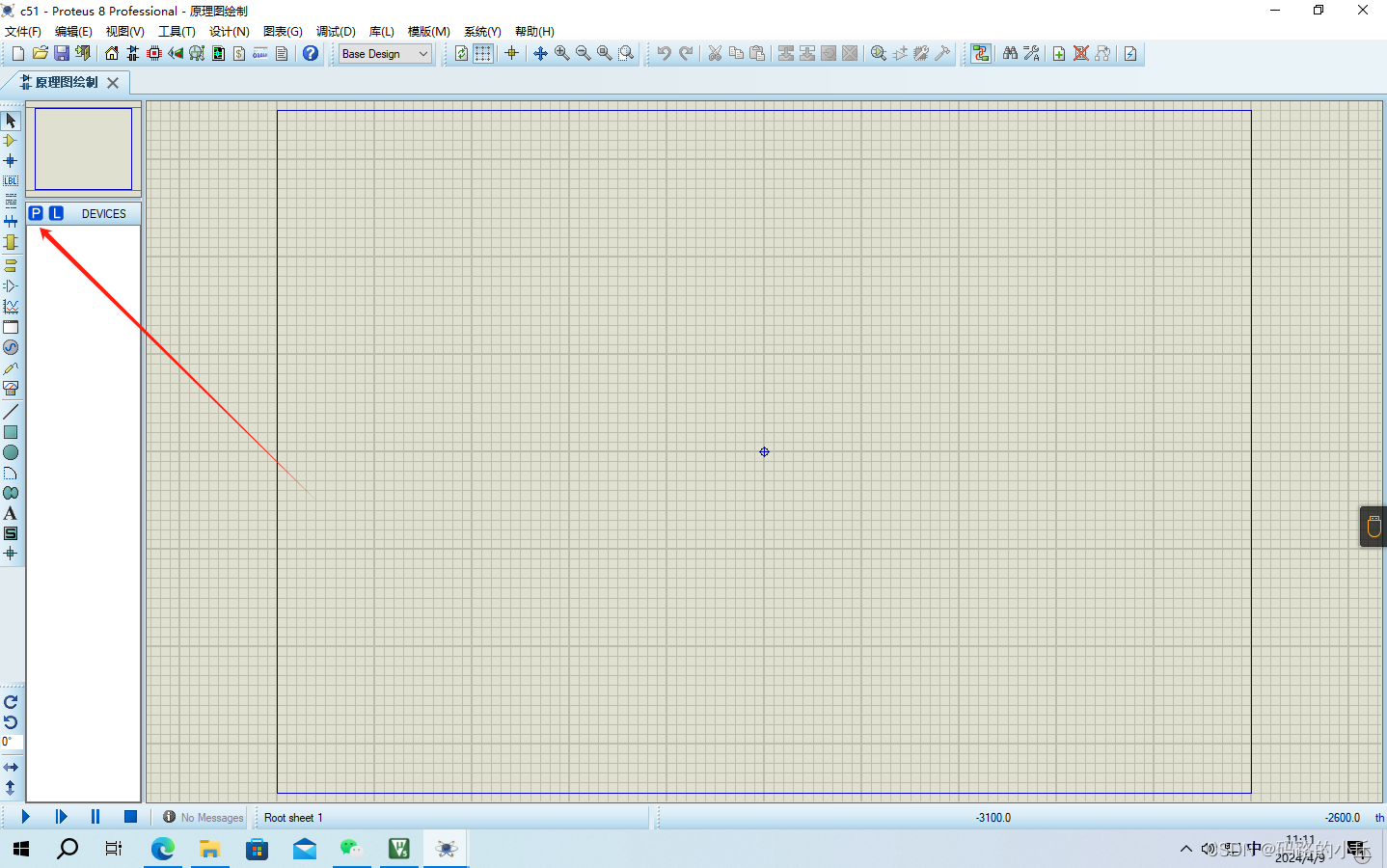

进入工程之后点击P选取所需元器件

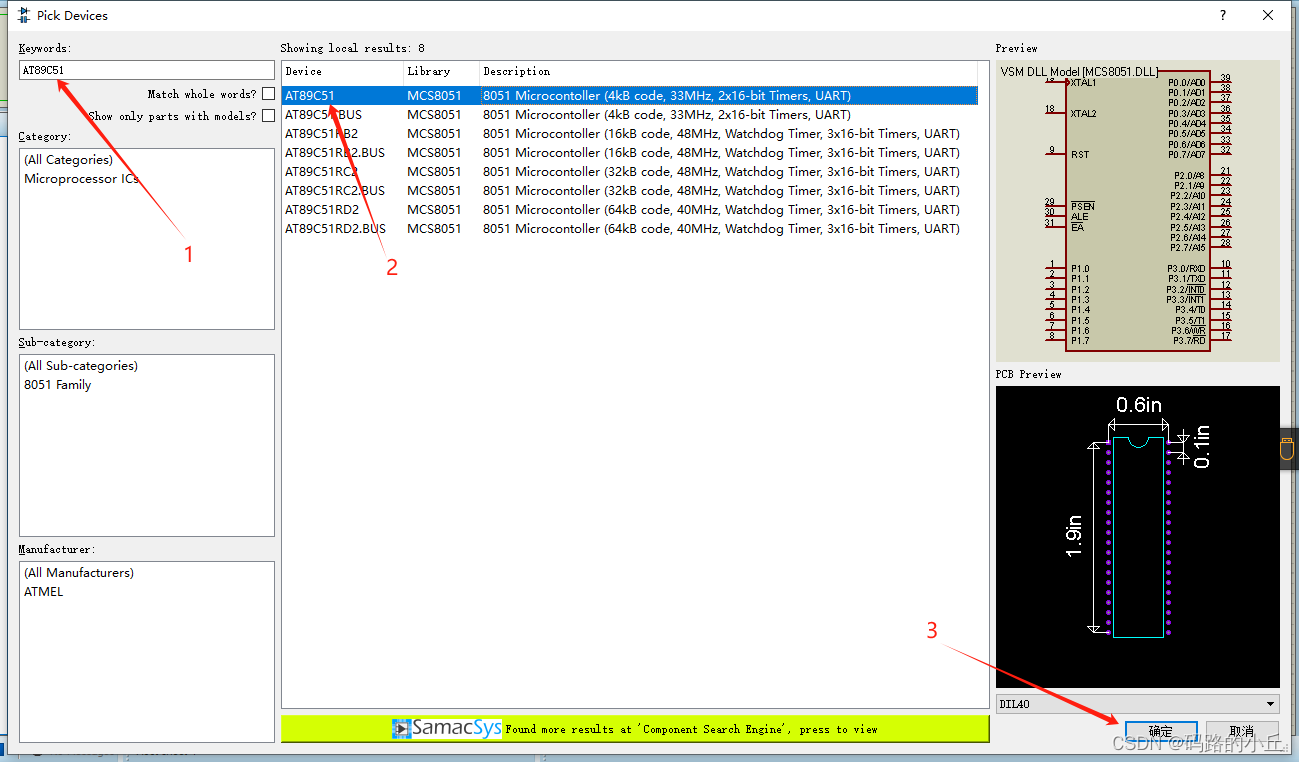

左侧搜索栏搜索元器件（这里搜索的是AT89C51），中间可以选中器件，右侧有对应原理图以及封装图，选中后点击确定

依次添加好以下器件

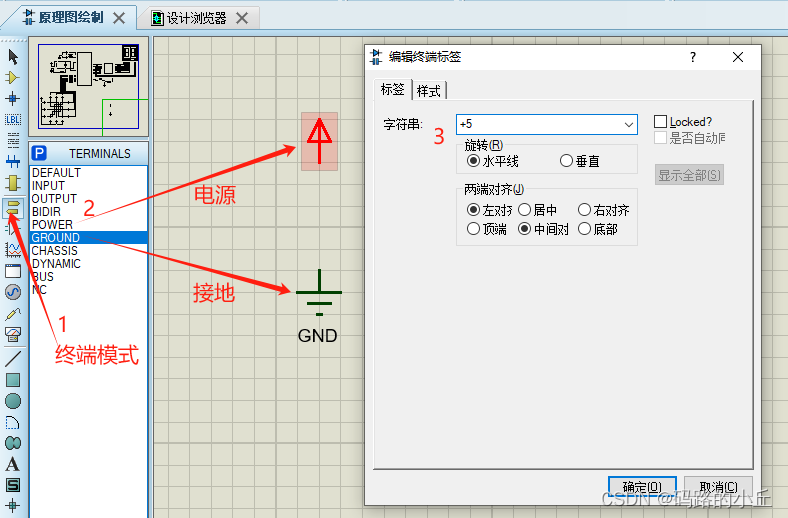

右侧一栏选择终端模式，则可以选择调用电源以及接地，双击图标可以编辑字符

2、复位电路及外部时钟电路

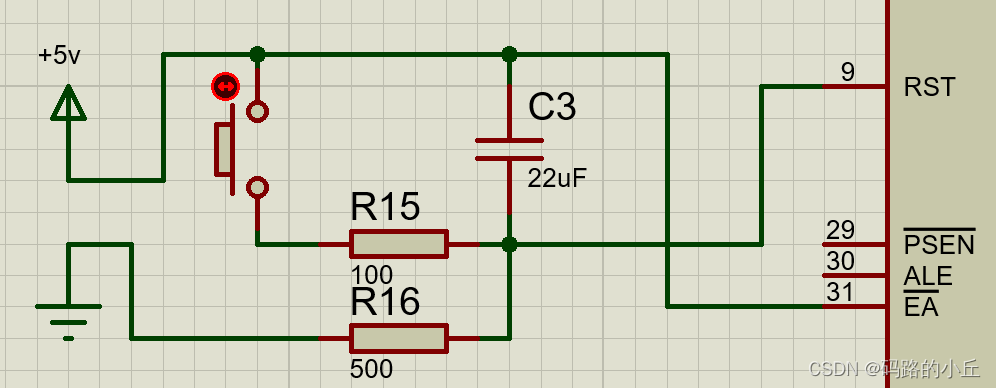

（1）复位电路：

复位电路即初始化电路，其作用是将运行中的单片机恢复到初始状态，相当于重置运行状态

复位的触发要求，输入端RST至少保持两个机器周期为高电平（当晶振为12M时机器周期为1us）



（2）外部时钟电路：

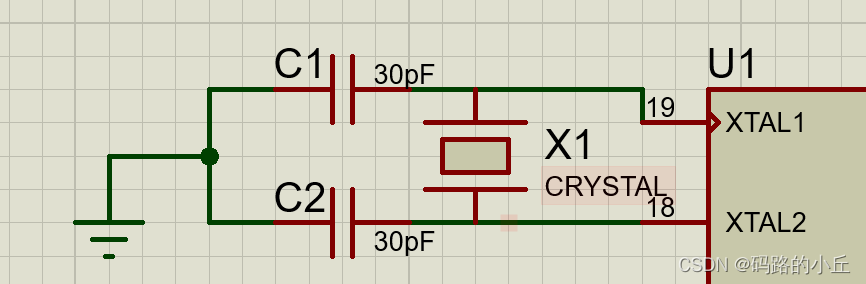

该电路中，电容的选择由晶振决定，具体容量需参照技术手册选择，此处晶振的值为12MHz，单片机内部也有时钟电路，具体选择看个人需求

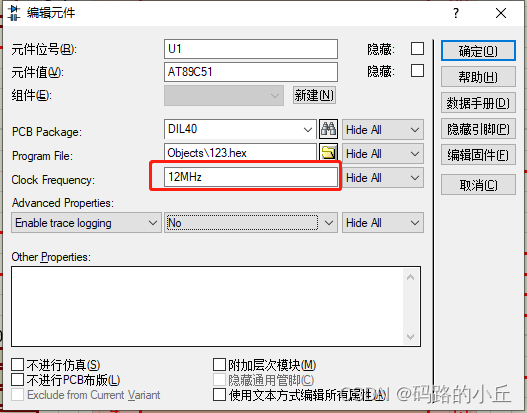

在仿真中可以不使用外部晶振，双击单片机在其设置中可以设置晶振的值

2、LED灯部分

这里设计红绿灯的引脚由P1组引脚控制，且为了方便，设计上选择南-北、东-西联动

对应关系为：

引脚	方位	led灯灯色	方位	led灯灯色
P1.0	北	绿	南	绿
P1.1	北	黄	南	黄
P1.2	北	红	南	红
P1.3	东	绿	西	绿
P1.4	东	黄	西	黄
P1.5	东	红	西	红

3、按键部分

选用P3.3引脚连接按键

4、数码管部分

选用P2组引脚进行控制，由高四位（P2.4-P2.7）输出十六进制数，并通过74LS47译码器转换为二进制数据并通过QA-QG控制数码管进行显示，P2.0与P2.1控制数码管两位数的显示切换

十六进制数	P2对应二进制	数码管显示数字	十六进制数	P2对应二进制	数码管显示数字
0x0d	0000 1101	00	0x0e	0000 1110	00
0x1d	0001 1101	01	0x1e	0001 1110	10
0x2d	0010 1101	02	0x2e	0010 1110	20
0x3d	0011 1101	03	0x3e	0011 1110	30
0x4d	0100 1101	04	0x4e	0100 1110	40
0x5d	0101 1101	05	0x5e	0101 1110	50
0x6d	0110 1101	06	0x6e	0110 1110	60
0x7d	0111 1101	07	0x7e	0111 1110	70
0x8d	1000 1101	08	0x8e	1000 1110	80
0x9d	1001 1101	09	0x9e	1001 1110	90

5、完整仿真图

三、程序编写

1、工程搭建

打开KEIL5，选择Project→New uVision Project...新建工程

依次选择Legacy Device Database [no RTE]→Microchip→AT98C51

新建文件，并引用头文件，点击保存，命名需要带上后缀.C

 随后双击Source Group 1 ，找到刚才保存的路径，双击选择添加main.c文件，添加完成后点击编译

编译完成后可以看到main文件下已经引用了reg51.h文件

2、定义所需变量

数码管显示数据、控制数据及其他变量

unsigned char seg[10]={0x00,0x10,0x20,0x30,0x40,0x50,0x60,0x70,0x80,0x90};//十六进制码，对应0-9,用于数码管显示，注意该处使用的数码管为共阳极数码管，并且有74ls47译码器作为驱动，此处传输的高位数据对应输出口为P2.4-P2.7，一位十六进制转四位二进制码，参考8421编码，如 0x80 等同于 1000 0000B（B代表二进制码） 从左往右位次依次降低，对应P2.7-p2.0共八个端口
unsigned char con[2]={0x0d,0x0e};//对应数码管一二位码，低电平有效，即P2.1和P2.0
unsigned char time[3];//定义time[0]、time[1]、time[2],三个数组，前两个用于存放倒计时个位与十位的数值，第三个用于存放定义的倒计时时间，以便一个计时循环结束后重新装载数值
unsigned int j,i,come=0,ss=10;//i,j分别用于两个独立的循环自装载数值，come用于定时器中断，辅助以计时，ss为设置倒计时的计时时间
bit start=0;//定义一个一字节的变量，用于按键中断的判断储存

红绿灯控制引脚

sbit NB_G=P1^0;    //定义变量用于存放对应控制红绿灯的引脚，便于后面引用
sbit NB_Y=P1^1;    //分别为南北（NB）方向的绿灯（G）、黄灯(Y)、红灯(R)
sbit NB_R=P1^2;    //东西（DX）方向的绿灯（G）、黄灯(Y)、红灯(R)
sbit DX_G=P1^3;
sbit DX_Y=P1^4;
sbit DX_R=P1^5;

3、中断源

C51中共有5个中断源，中断源：INT0（外部中断0），INT1（外部中断1），T0（定时器0），T1（定时器1），RXD和TXD（同属串口中断）

关于中断可参考：（C51学习四）外部中断和定时器中断_用外部中断int0触发 关闭定时器-CSDN博客

此处使用的是  T1（定时器1）与  INT1（外部中断1）

（1）定时器设置

此处使用的是定时器1进行中断（即T1）

TMOD=1;             //打开内部定时器1
TH0=-20000>>8;      //此处用于装载内部计时器的计数量，12M晶振时相当于计时20ms，及20ms触发一次内部中断，由于一次无法计时过长时间，故配合come进行多次计数以达到较长时间的计时
TL0=-20000;         //具体使用方法请参考51单片机计时器的使用一节内容
EA=1;TR0=1;ET0=1;	//开启计时器1中断功能以及设置，用于内部计时
EX1=1;IT1=1;		//开启外部中断1用于读取外部按键是否按下

void ist_time0(void) interrupt 1	//定时器触发内部中断后的操作
{
	TH0=-20000>>8;                  //重新装载内部计时器的数值
	TL0=-20000;
}

（2）按键中断控制开始与停止

此处的中断是由P3.3（即INT1-外部中断1）进行判断

void ist_key(void) interrupt 2	//外部中断（按键按下）触发后内部的操作
{
start=!start;	                //将start的状态反转，由于只有一个字节，故只有0和1两种状态，初始转状态为0，第一次按下后反转为1，以此类推
}

 4、红绿灯控制部分

if(ss==0)             //  5  内部倒计时为0秒，应输出数值为0，但此处不能让0出现，要直接跳过进入到下一个循环
	{
		DX_Y=!DX_Y;   //东西方向黄灯灭
		NB_R=!NB_R;   //南北方向红灯灭
		ss=time[2];   //将初始值重新赋给ss
	}
if(ss==3)             //  4  内部倒计时3秒，外部倒计时显3秒时
	{
		DX_G=!DX_G;   //东西方向绿灯灭
		DX_Y=!DX_Y;   //东西方向黄灯亮
	}
if(ss==time[2]/2)     //  3  部倒计时10秒，外部倒计时显10秒时，第一次倒计时结束，开始第二次倒计时
	{
		NB_Y=!NB_Y;   //南北方向黄灯灭
		NB_R=!NB_R;   //南北方向红灯亮
		DX_G=!DX_G;   //东西方向绿灯亮
		DX_R=!DX_R;   //东西方向红灯灭
	}
if(ss==time[2]/2+3)   //  2  内部倒计时13秒，外部倒计时显示3秒时
	{
		NB_G=!NB_G;   //控制南北方向绿灯的端口状态反转，及由0转变为1，此时灯灭
		NB_Y=!NB_Y;   //南北方向黄灯亮
	}
if(ss==time[2])       //  1  初始值为装载数值，故灯的变化规律从此处开始并往上 ↑
	{                 //此处以倒计时10秒做示例，内部倒计时数值为20，显示为10，显示时将数值砍半后输出，操作在后面
		NB_G=!NB_G;   //控制南北方向绿灯的端口状态反转，及由1转变为0，此时灯亮
		DX_R=!DX_R;   //东西方向红灯亮
	}

5、数码管控制部分

if(ss>time[2]/2)                          //当ss数值大于10时（10-20间）
	{
		time[0]=(ss-(time[2]/2))/10;      //减去10，然后除以10取十位的数值并存放
		time[1]=(ss-(time[2]/2))%10;      //减去10，然后除以10取余，取个位的数值并存放
	}
else                                      //否则，即当ss数值小于10时（1-10间）
	{
		time[0]=ss/10;                    //直接除以10取十位的数值并存放
		time[1]=ss%10;                    //直接除以10取余，取个位的数值并存放
	}

		ss--;                             //通过以上判断及取值赋值以后，ss数值减1，实现每秒减1
	}//操作结束

for(i=0;i<2;i++)                  //此处在计数范围外，故是每20ms中断一次的时候都执行一次
	{                             //由于本程序使用的是数码管的动态显示，需要考虑刷新率问题，20ms正好为每秒50Hz刷新率，高于25HZ有效避免了闪烁问题
		P2=seg[time[i]]|con[i];   //通过i的倒计时同时控制二数码管输出个位与十位的效果，本处通过或操作，将P2的高位和地位的有效数值相合并（1为有效，或操作保留1，与操作保留0），随后输出给74ls47驱动芯片和数码管，以控制数码管显示数字
		for(j=500;j>0;j--);       //软件延时，不同于计时器中断延时，此处通过j的自减使整个程序在此处执行j的减法运算，以稍微拉长数码管的显示时间，与上面的操作一起达到视觉暂留效果，但此处数值要合适，过长会拉低显示频率造成闪烁，过短亮度无法被人眼看到，造成无法显示
	}

四、最终效果

五、完整工程链接
