本次设计主要以娱乐为主,并非专业设计。
由于TDA7576b的工作电源电压是比较高的(24V左右),当时的设计理念是做便携式的,而且手上只有锂电池,所以采用了升压方式来给功放供电。
原理框图

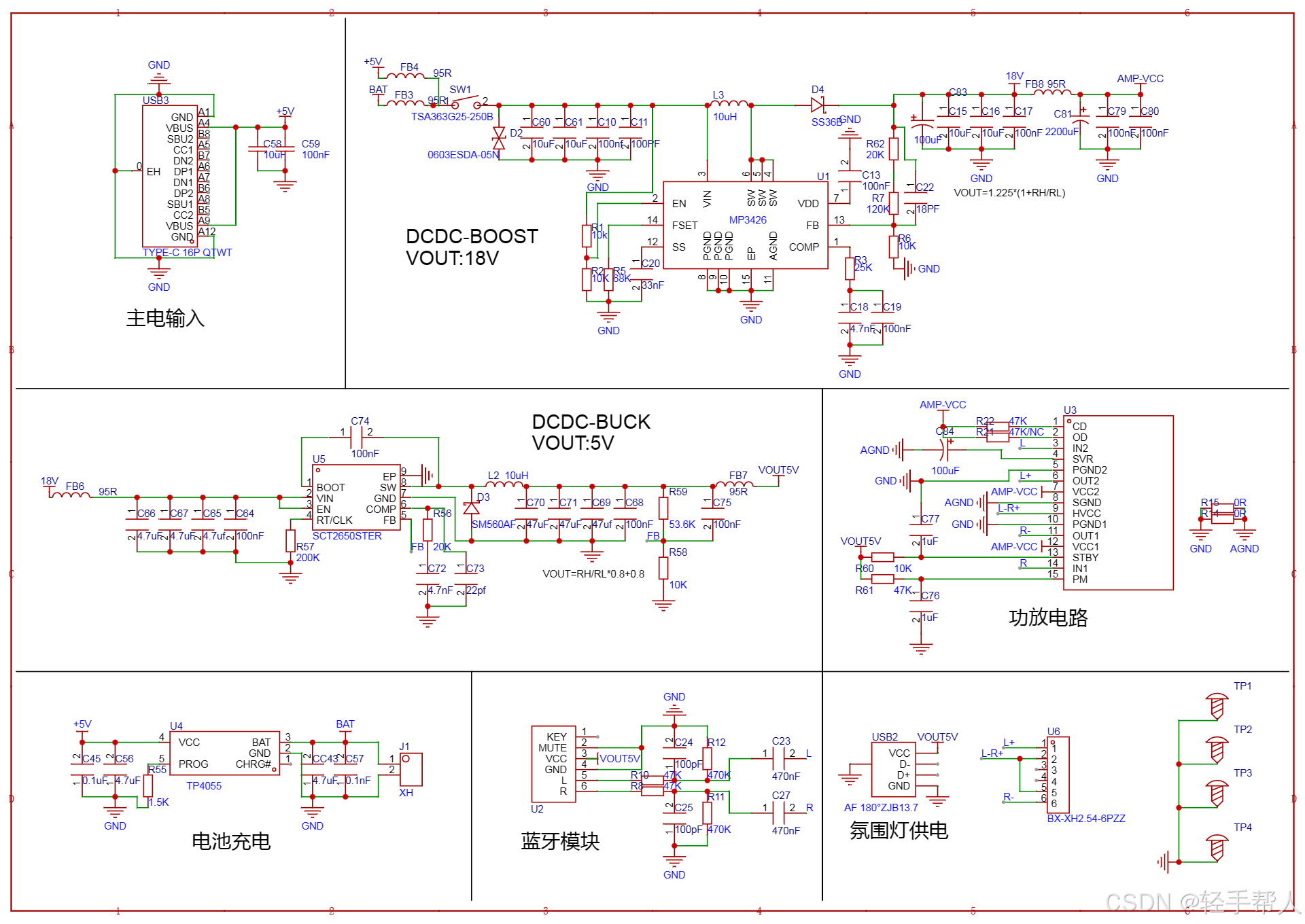

原理图

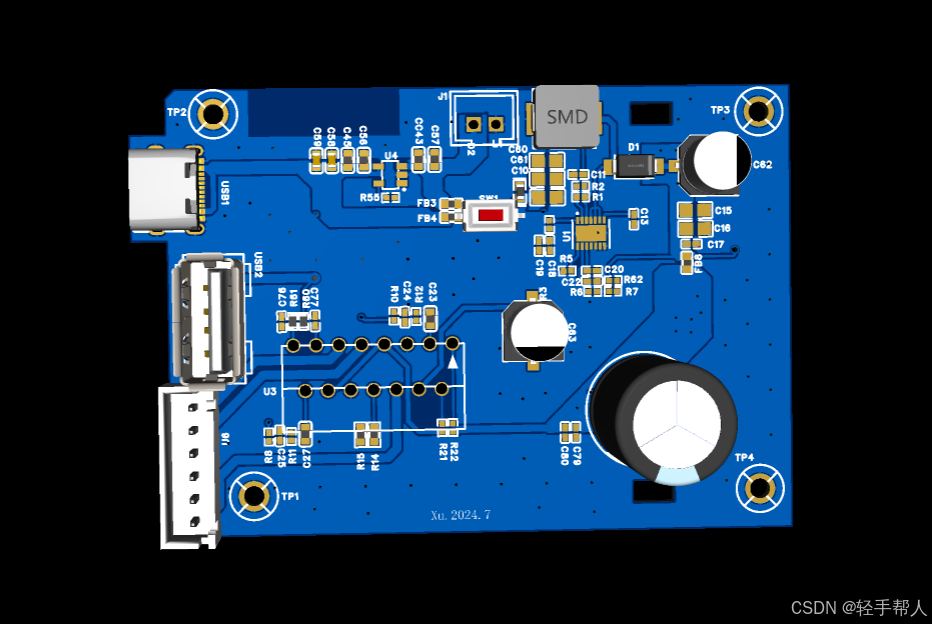

PCB

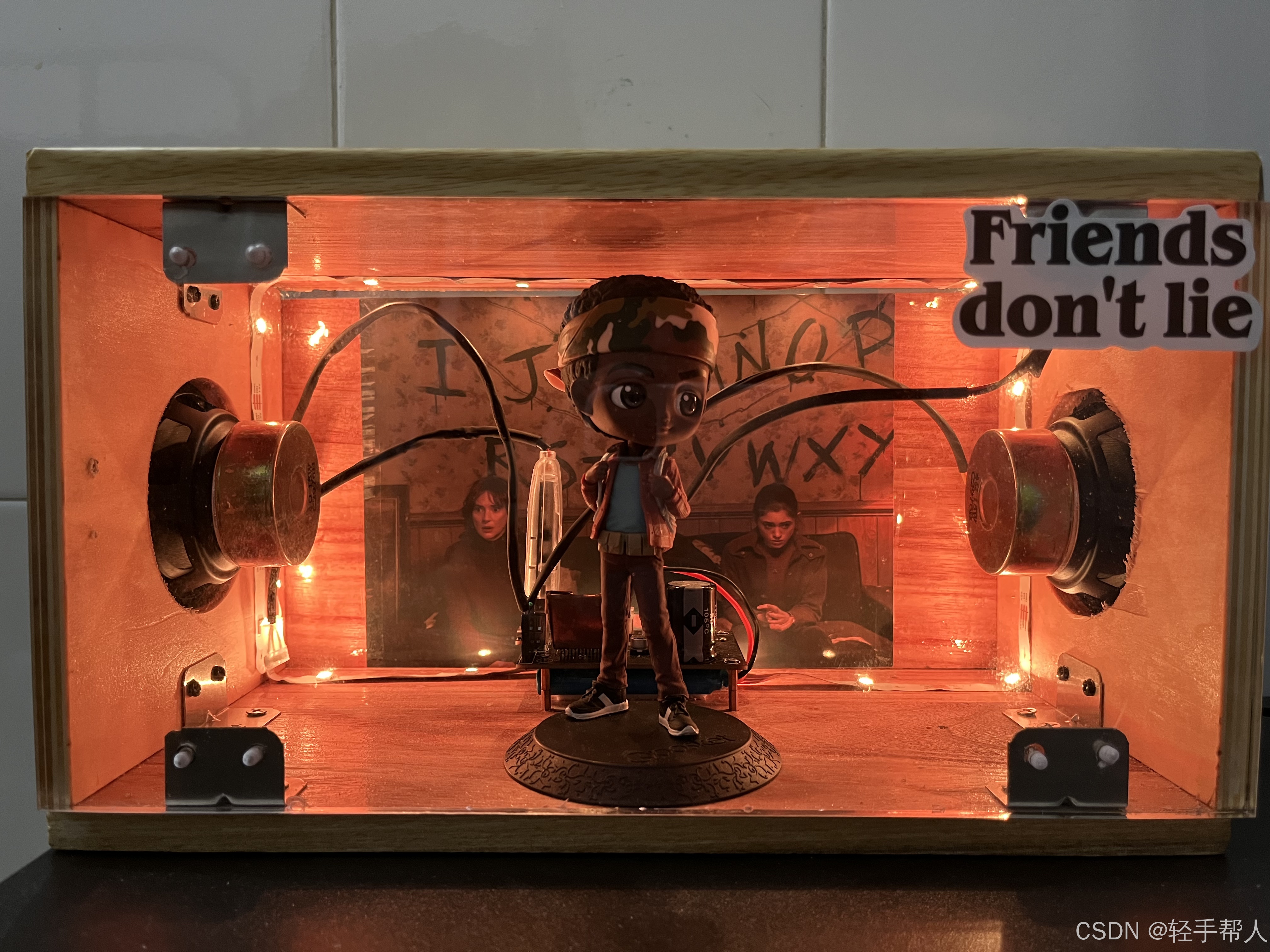

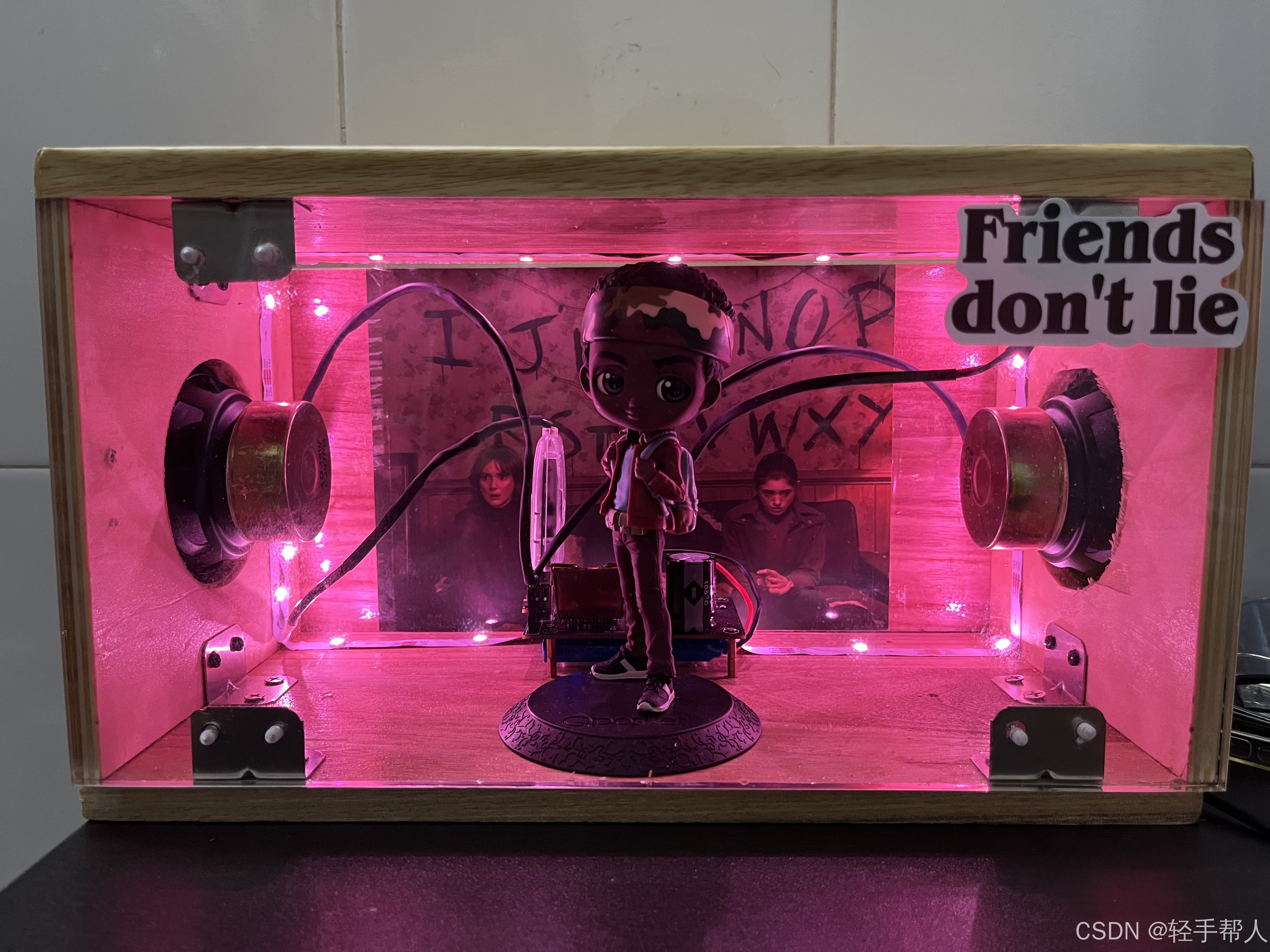

成品
总结:
由于锂电池通过MP3426芯片升压芯片无法提供大电流,导致音箱音量开到最大时容易出现卡顿或芯片重启,所以用锂电池升压方式搭配TDA7576功放是不合理的,除非找到合适的、能提供大电流的升压芯片,或者设计直接采用24V适配器给功放供电。
不过作为自己第一个独立DIY的项目,个人还是挺满意的,毕竟音量调到中等或中上的时候工作是没有问题的。
