AudioRecord 中的 Java、JNI 和 Native 关系浅析

AudioRecord 中的 Java、JNI 和 Native 关系浅析

注意：本文基于 Android 8.1 进行分析
Qidi　2020.07.06　(Markdown & Haroopad)

---

在 Android 系统中，JNI 作为沟通 Java 和 Native 层的桥梁，从设计角度看，属于 代理模式（Proxy pattern） 的一种。它要求每一个使用 JNI 的组件，比如 AudioRecord、AudioSystem 等，都必须实现同一套接口，即都要在各自的 JNI 源文件中填充结构体数组 JNINativeMethod gMethods[]，并在该数组中写明各个函数调用的映射关系。

各组件的 JNI 源文件位于目录 frameworks/base/core/jni/ 下，文件命名风格为 android_*.cpp。以 AudioRecord 为例，可以找到其对应的 JNI 文件为：

frameworks/base/core/jni/android_media_AudioRecord.cpp

对应的 gMethods[] 定义为：

static const JNINativeMethod gMethods[] = {
    // name,               signature,  funcPtr
    {"native_start",         "(II)I",    (void *)android_media_AudioRecord_start},
    {"native_stop",          "()V",    (void *)android_media_AudioRecord_stop},
    {"native_setup",         "(Ljava/lang/Object;Ljava/lang/Object;[IIIII[ILjava/lang/String;J)I",
                                      (void *)android_media_AudioRecord_setup},
    {"native_finalize",      "()V",    (void *)android_media_AudioRecord_finalize},
    {"native_release",       "()V",    (void *)android_media_AudioRecord_release},
    {"native_read_in_byte_array",
                             "([BIIZ)I",
                                     (void *)android_media_AudioRecord_readInArray<jbyteArray>},
    {"native_read_in_short_array",
                             "([SIIZ)I",
                                     (void *)android_media_AudioRecord_readInArray<jshortArray>},
    {"native_read_in_float_array",
                             "([FIIZ)I",
                                     (void *)android_media_AudioRecord_readInArray<jfloatArray>},
    {"native_read_in_direct_buffer","(Ljava/lang/Object;IZ)I",
                                       (void *)android_media_AudioRecord_readInDirectBuffer},
    {"native_get_buffer_size_in_frames",
                             "()I", (void *)android_media_AudioRecord_get_buffer_size_in_frames},
    {"native_set_marker_pos","(I)I",   (void *)android_media_AudioRecord_set_marker_pos},
    {"native_get_marker_pos","()I",    (void *)android_media_AudioRecord_get_marker_pos},
    {"native_set_pos_update_period",
                             "(I)I",   (void *)android_media_AudioRecord_set_pos_update_period},
    {"native_get_pos_update_period",
                             "()I",    (void *)android_media_AudioRecord_get_pos_update_period},
    {"native_get_min_buff_size",
                             "(III)I",   (void *)android_media_AudioRecord_get_min_buff_size},
    {"native_setInputDevice", "(I)Z", (void *)android_media_AudioRecord_setInputDevice},
    {"native_getRoutedDeviceId", "()I", (void *)android_media_AudioRecord_getRoutedDeviceId},
    {"native_enableDeviceCallback", "()V", (void *)android_media_AudioRecord_enableDeviceCallback},
    {"native_disableDeviceCallback", "()V",
                                        (void *)android_media_AudioRecord_disableDeviceCallback},
    {"native_get_timestamp", "(Landroid/media/AudioTimestamp;I)I",
                                       (void *)android_media_AudioRecord_get_timestamp},
};

gMethods[] 里每一个 JNINativeMethod 的中间项是 JNI 签名，用以标识被调用的函数方法的参数类型和返回值类型。比如，{"native_start", "(II)I", (void*)android_media_AudioRecord_start} 表示函数指针 android_media_AudioRecord_start 指向的函数入口参数为 (int, int)，返回值类型也是 int。详细说明可参考《JNI Types and Data Structures》。

如果组件所属的 JNI 源文件中实现了 JNI_OnLoad() 方法，那么它会在编译阶段被编译成独立的 .so 库文件；否则，它就会作为资源文件被链接到其它独立的 .so 库文件。

Android 虚拟机（ART） 启动时会依次加载 JNI 的每个 .so 文件，调用 JNI_OnLoad() 方法，并注册 gMethods[] 中声明的函数映射关系，从而实现对 Java 到 native 的调用关系的自动查找。关于 ART 注册 JNI 方法的过程和查询映射关系的详细逻辑，可以阅读源文件 art/runtime/java_vm_ext.cc。
在此之后，Java 层只要相应声明了 native 方法，便可以自动通过 JNI 调用到 native 层了。

还是以 AudioRecord 为例，对照 gMethods[] 中的定义，Java 层声明的 native 方法如下（位于 frameworks/base/media/java/android/media/AudioRecord.java）：

//---------------------------------------------------------
// Native methods called from the Java side
//--------------------
private native final int native_setup(Object audiorecord_this,
        Object /*AudioAttributes*/ attributes,
        int[] sampleRate, int channelMask, int channelIndexMask, int audioFormat,
        int buffSizeInBytes, int[] sessionId, String opPackageName,
        long nativeRecordInJavaObj);

// TODO remove: implementation calls directly into implementation of native_release()
private native final void native_finalize();

/**
 * @hide
 */
public native final void native_release();

private native final int native_start(int syncEvent, int sessionId);

private native final void native_stop();

private native final int native_read_in_byte_array(byte[] audioData,
        int offsetInBytes, int sizeInBytes, boolean isBlocking);

private native final int native_read_in_short_array(short[] audioData,
        int offsetInShorts, int sizeInShorts, boolean isBlocking);

private native final int native_read_in_float_array(float[] audioData,
        int offsetInFloats, int sizeInFloats, boolean isBlocking);

private native final int native_read_in_direct_buffer(Object jBuffer,
        int sizeInBytes, boolean isBlocking);

private native final int native_get_buffer_size_in_frames();

private native final int native_set_marker_pos(int marker);
private native final int native_get_marker_pos();

private native final int native_set_pos_update_period(int updatePeriod);
private native final int native_get_pos_update_period();

static private native final int native_get_min_buff_size(
        int sampleRateInHz, int channelCount, int audioFormat);

private native final boolean native_setInputDevice(int deviceId);
private native final int native_getRoutedDeviceId();
private native final void native_enableDeviceCallback();
private native final void native_disableDeviceCallback();

private native final int native_get_timestamp(@NonNull AudioTimestamp outTimestamp,
        @AudioTimestamp.Timebase int timebase);

仍然以 AudioRecord 为例，创建 RecordTrack 和启动录音的流程如下图所示。

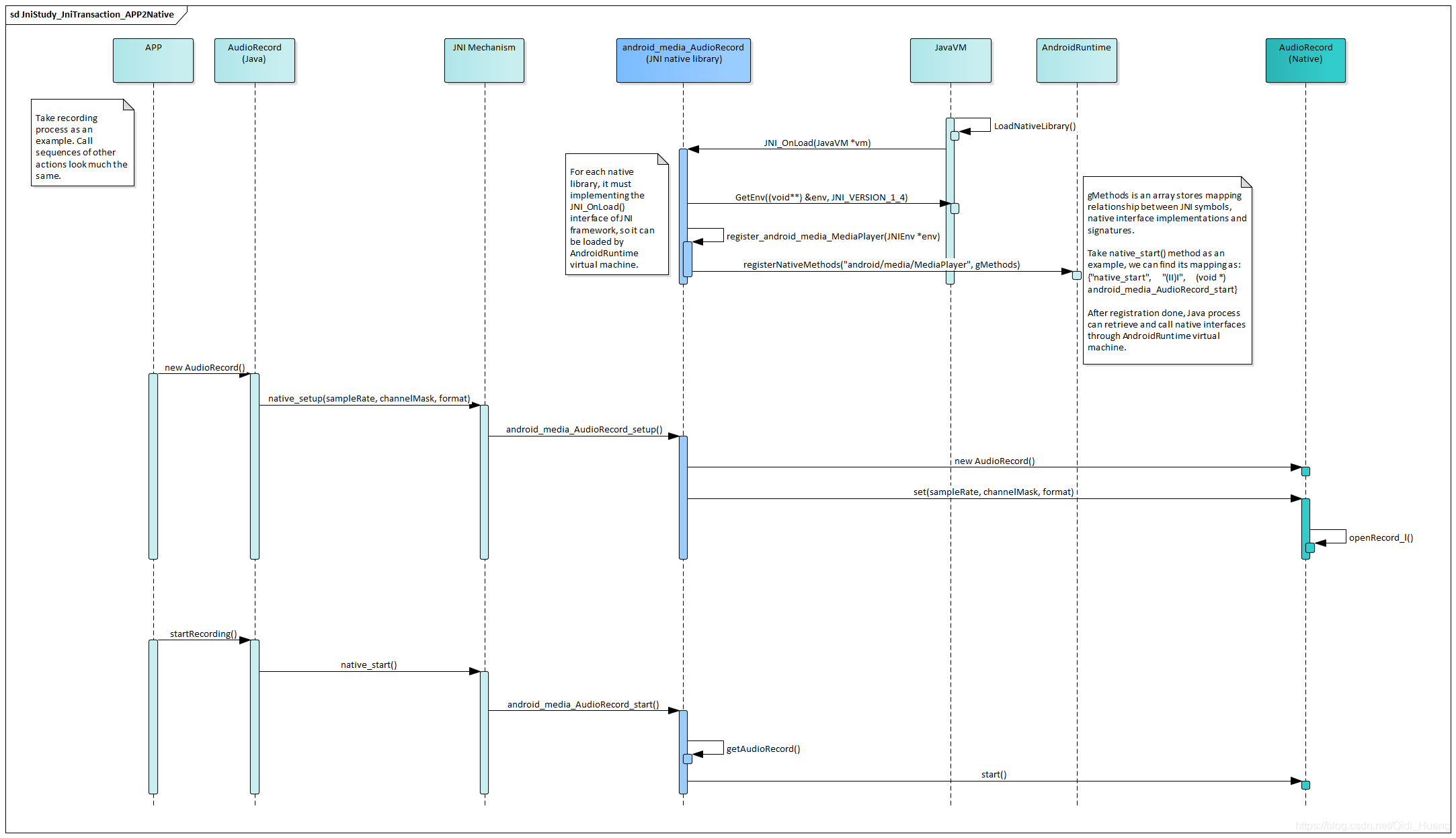

以下是 APP 到 JNI 的时序图：

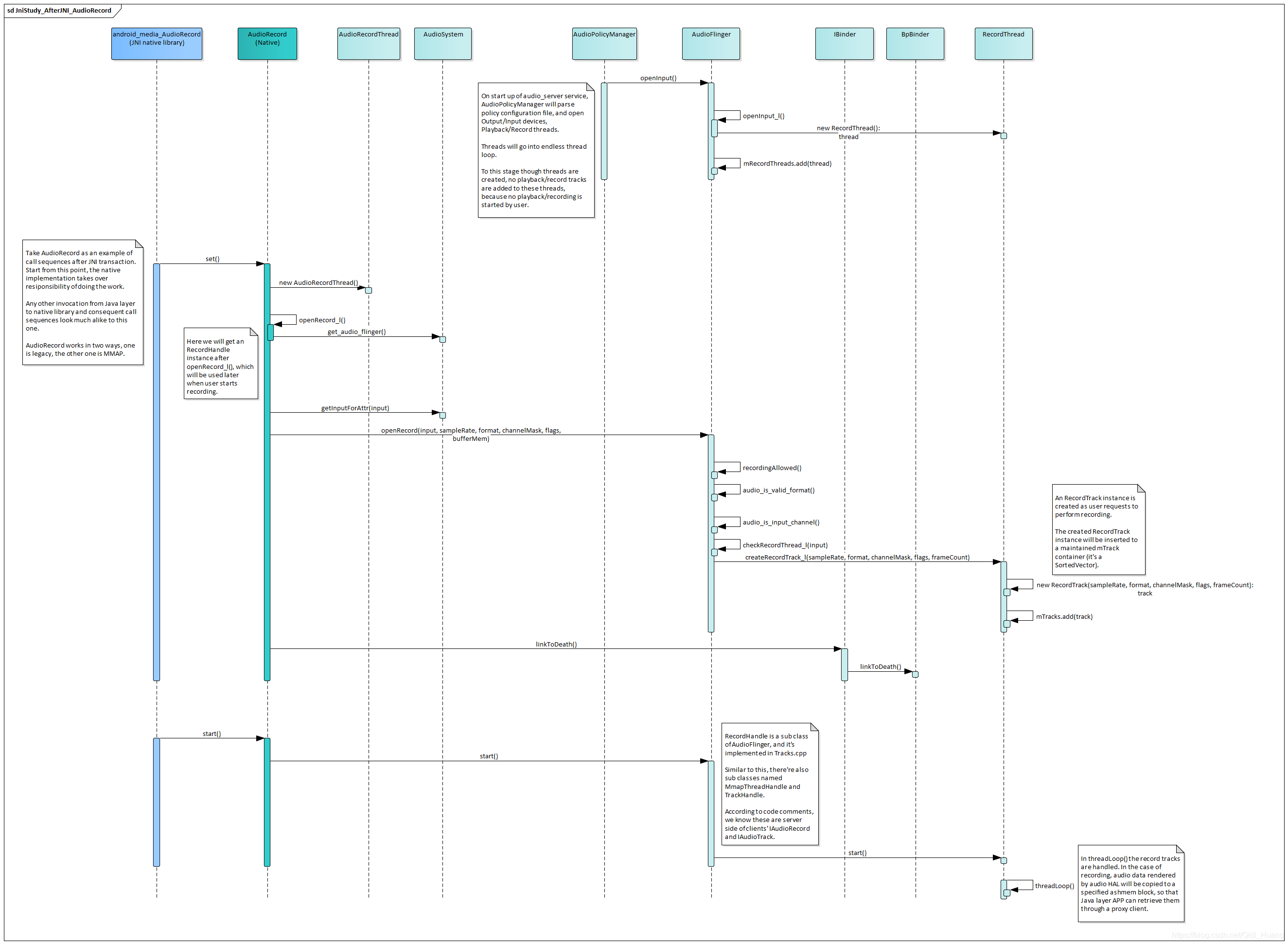

以下是 JNI 到 native 层的时序图：
