PLC外部I/0设备RFID传感器CK-LR12-E00接线说明

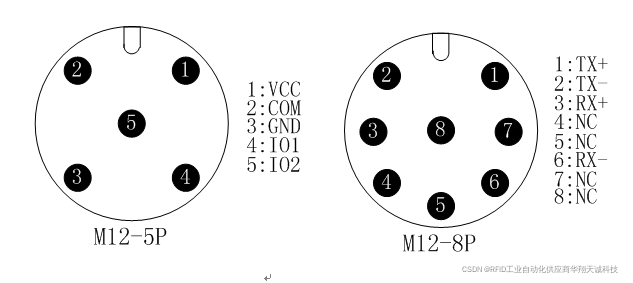

读卡器端图示说明：

5芯线序说明 ：
线序 Pin1 Pin2 Pin3 Pin4 Pin5
5芯航空接头 电源+ COM 电源- IO1 IO2
（24V） IO公共端 （0V）

8芯线序说明：
线序 Pin1 Pin2 Pin3 Pin4 Pin5 Pin6 Pin7 Pin8
8芯航空接头 以太网 以太网 以太网 空 以太网 空 空 空
TX+ TX- RX+ RX-

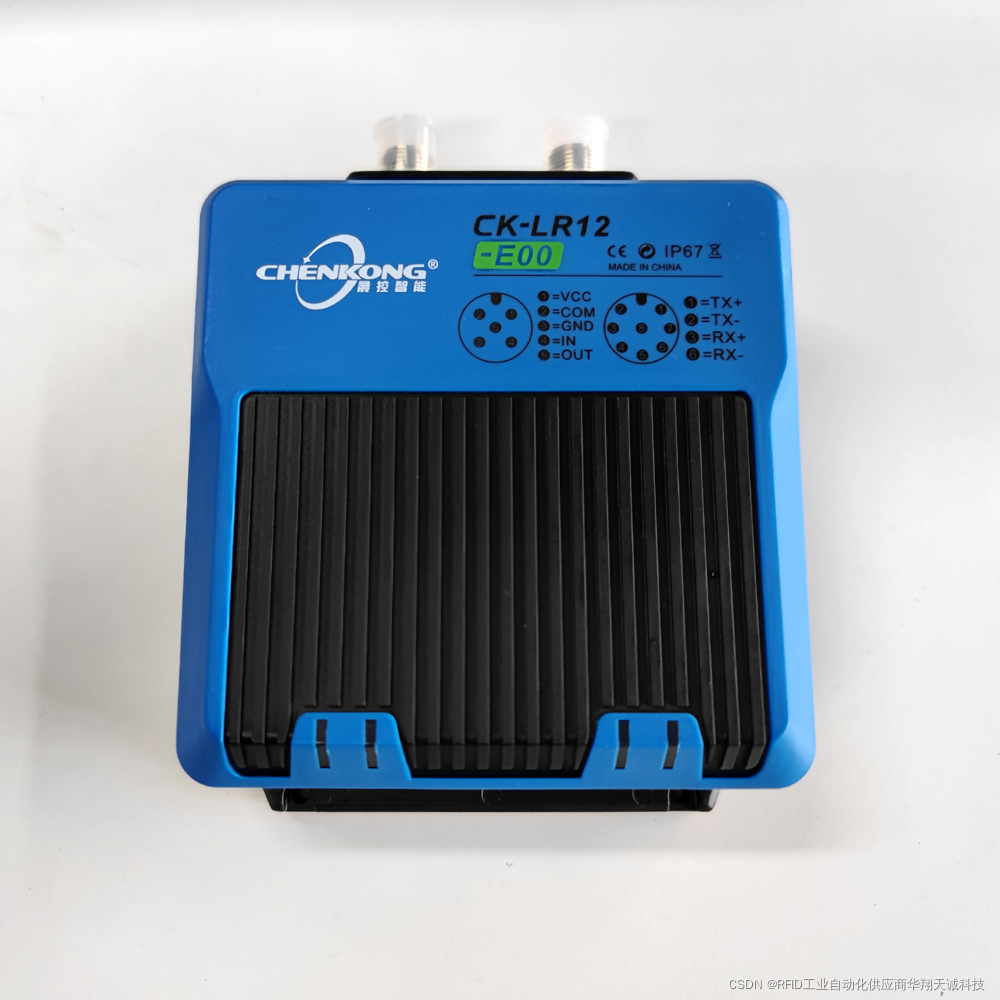

CK-LR12-E00是一款基于射频识别技术的低频RFID标签读卡器。RFID 工作频率为134K 支持对FDX-B标准协议格式标签的读取。
读卡器支持标准工业通讯协议Modbus TCP、同时也支持自由协议通信，方便用户通集成到PLC等控制系统中。读卡器内部集成了射频部分通信协议，用户只需通过通信接口接收数据便能完成对标签的读取操作，而无需理解复杂的射频通信协议。
拥有两路可配置的IO，可同时配置为两路输入、两路输出或一路输入一路输出。
产品特征
◆ 供电方式：直流24V、POE供电
◆ 功耗：1.5W
◆ 电路保护：带极性接反保护、过流保护(0.2A)
◆
