IO触发式RFID编码读卡器CK-UR12-AB多机通信接线图

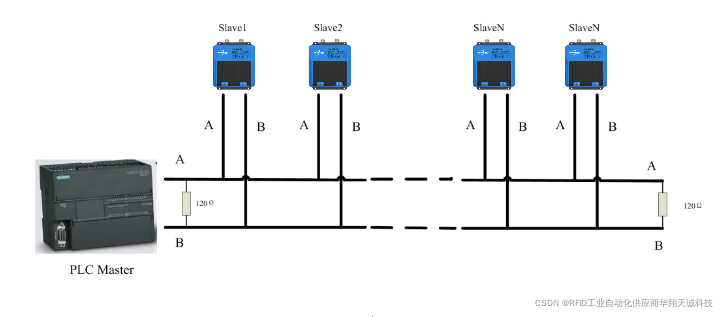

   CK-UR12-AB支持RS485多台读卡器同时挂载在同一总线上，进行多机联网工作。总线上挂载多台读卡器时，为了提高通信的可靠性，在总线的前后端需外接120Ω的匹配电阻。接线如下：

远距离超高频读写器CK-UR12系列是基于Impinj R2000芯片的高性能UHF读写器，支持ISO18000-6C协议，工作频段涵盖国标双频920MHz～925MHz、840MHz～845MHz和FCC,902MHz～928MHz以及ETSI，865MHz～868MHz，输出功率0dBm～33dBm可调，具有小巧轻便、多接口、识别距离远、速度快、准确率高、抗干扰能力强、防护性能优良和安装使用方便等特点。
远距离超高频读写器CK-UR12系列采用高强度的铝合金外壳，具有识别速度快、识别距离远、群读能力强，组网方便等特点 ，适用于物品盘点，智能仓储，货物进出库管理等领域。

工作频率：840MHz～845MHz 865MHz～868MHz 902MHz～928MHz 920.5 MHz …924.5 MHz (中国)
◆遵循标准：EPC Global Class l Gen 2／IS0-18000-6C
◆输出功率：0到33dBm(软件可调)
◆最大载码体容量：2K Bytes
◆感应范围
读取距离：0~500cm(跟载码体性能与使用环境有关)
写入距离：0~450cm(跟载码体性能与使用
