第一章（5）串联与并联

串联电路

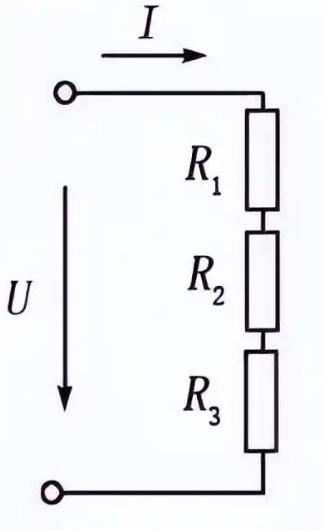

• 将两个或两个以上电阻依次连接起来，中间无分支的连接方式叫做串联。如图。

•

  特点：

• 串联电路电流关系：
• 串联电路电压关系：
•
•
• 串联电路电阻关系：

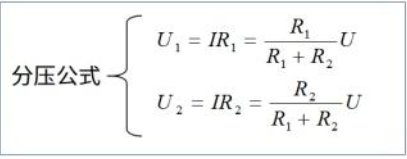

• 分压公式

• 串联电路是分压电路(总电压等于各部分电压之和)

•

  注：串联电路是分压电路是要重点学习的，将来用在单片机采集电池电压中的重要电路

• 并联电路

•     两个或两个以上电阻，接在电路中相同的两点之间，使每一电阻两端电压相同的连接方式，叫做电阻的并联。如下图
•
• 电阻两端的电压都相等：
• 电路中的总电流等于各电阻中的电流之和:
• 并联电路的总电阻(等效电阻)的倒数，等于各并联电阻的倒数之和：
• 两个并联的电阻总阻值：

• 分流公式：
