该博客介绍了如何构造LR(0)文法的ACTION表和GOTO表，以及相应的C++实现。首先，根据给定的文法构造DFA图，利用邻接表数据结构。然后，通过状态的闭包计算和状态转移，生成所有状态，并避免状态和产生式的重复。最终，根据DFA图构建ACTION和GOTO表，并输出到output.txt文件。提供的LR0.exe执行文件实现了这一功能，并附带源代码和设计说明文档。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

1 实验目的

构造LR(0)文法的Action表和GOTO表

2 实验要求

用C++ 实现；
编程构造如下LR(0)文法的Action表和GOTO表，文法G[S]：

(0) S->E (1)E->aA (2) E->bB (3) A->cA (4) A->d (5) B->cB (6)B->d

Action表和GOTO表输出到output.txt文件。
提供名为LR0.exe的执行文件实现上述功能，还需提供源文件以及名为设计说明.doc的说明文件。

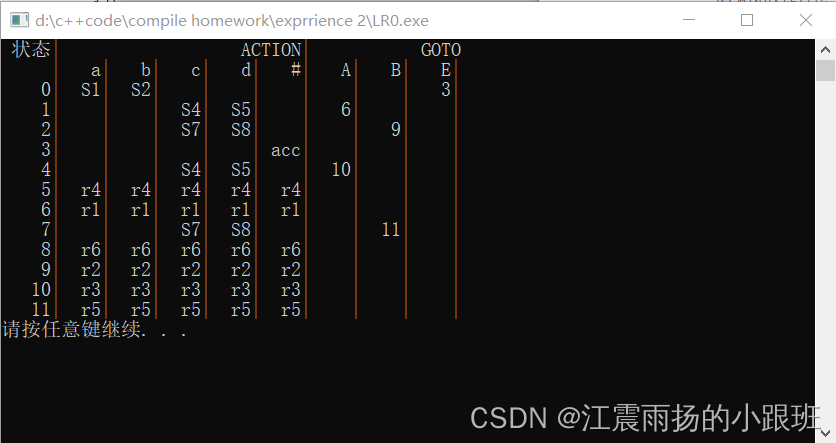

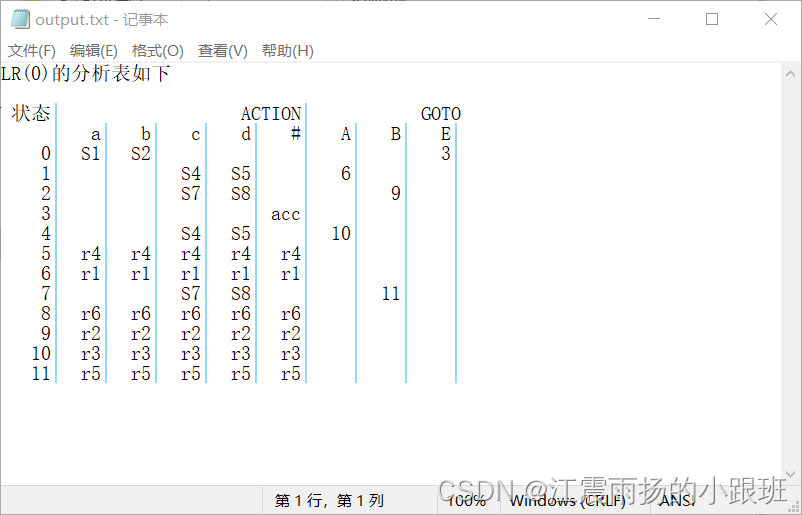

3 结果展示

在这里插入图片描述

4 设计思路

4.1 总体思路

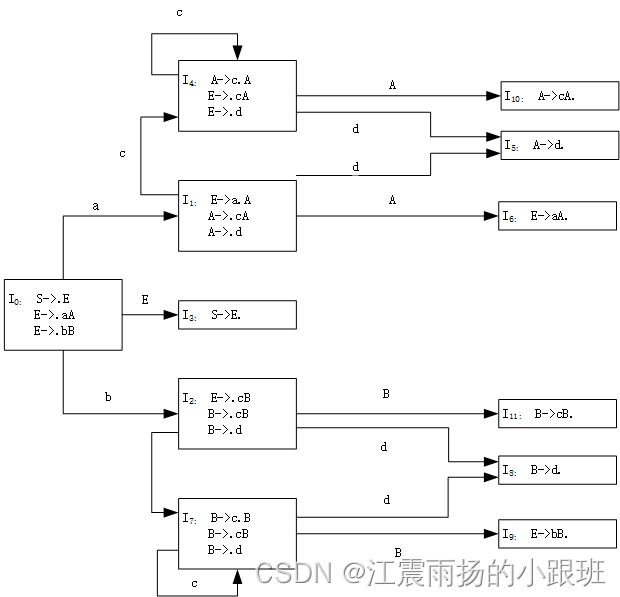

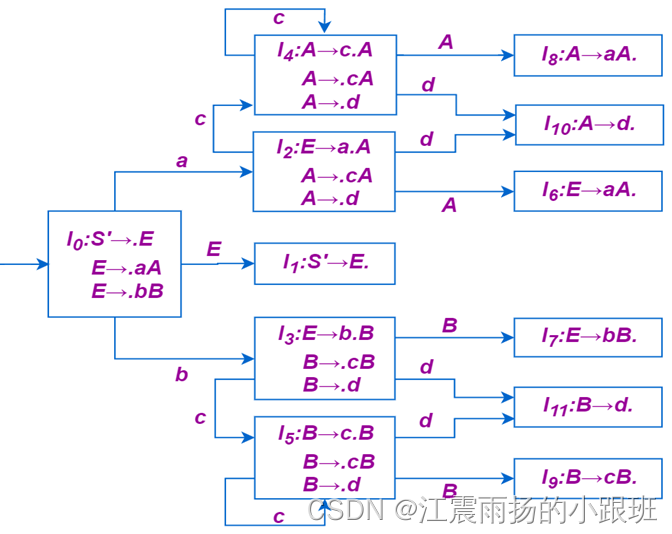

根据现有的文法，推导出如下图所示的DFA。

在这里插入图片描述

如何生成这样的DFA图，则使用数据结构的图结构，并使用邻接表的形式来构图。

在根据以上DFA图，顺序遍历各个状态（i_n）,构造出LR(0)分析表，即ACTION和GOTO表

4.2详细思路

4.2.1构建增广文法

本实验所提供的文法如下：

(0) S->E

(1)E->aA

(2) E->bB

(3) A->cA

(4) A->d

(5) B->cB

(6)B->d

已经满足增广文法的需要，直接在程序中使用

4.2.2状态数据结构的确立

自定义数据结构item代表DFA图中的状态（如i₀）,拥有如下成员函数

set<string> production; //状态包含的产生式
arc_item *next;         //指向连接的那个状态
int id;                 //状态号
int state = -1;         //状态,用于判断是否进行规约或转移

使用set数据结构来存储产生式，可以不用考虑生成的产生式重复的情况。

而state则用于生成action和GOTO表时，判断这个状态是否为移进还是规约还是直接接受。

state=0时，产生式为S’->S.型则置ACTION[k, #]为“接受”，简记为“acc”;

state>0时，产生式为A->α.型,对任何终结符a, 置ACTION[k, a]为“用产生式A->α进行归约”，简记为“r_j”,且state值对应j，用j号文法进行规约。

其余情况state=-1时，产生式形如Aα->.aβ，为移进情况。

4.2.3状态的闭包计算

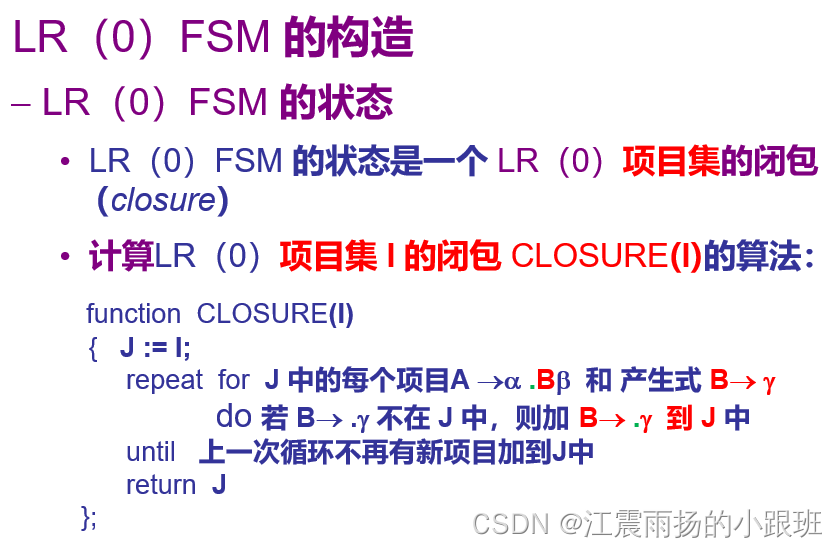

在这里插入图片描述

即为“.”后的字母如果为非终结符，则将该非终结符所能推导的产生式加入到该状态中，且将“.”加入到“->”后。

如初态为
I₀：S->.E

闭包运算后为

I₀: S->.E
E->.aA
E->.bB

4.2.4 构造LR(0)FSM的所有状态

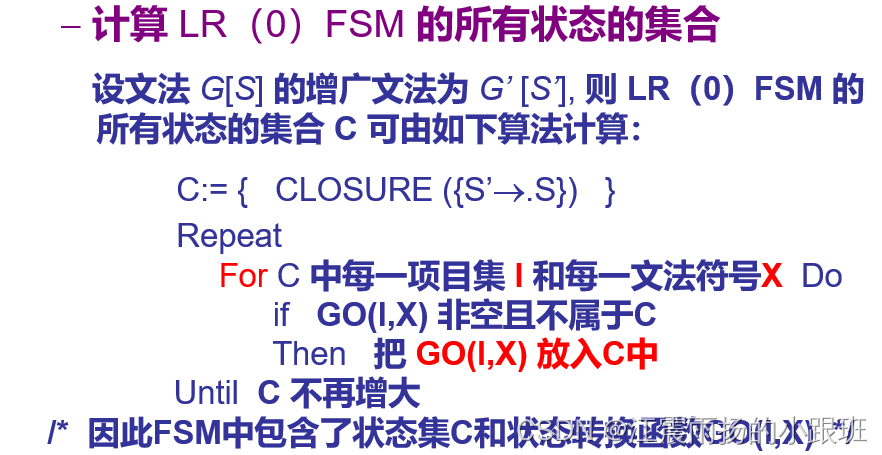

在这里插入图片描述

即为

遍历当前的所有状态，再遍历当前状态I_m的所有产生式，若“.”不在产生式的最后，

则将“.”向后移动一位，被跳过的字符为a，这样生成的一个新的产生式A，再生成一个新的状态I_n，将新生成的产生式A加入到这个新的状态I_n中，再对这个状态进行一次闭包计算。将这个I_n加入到状态集中，且状态不能重复。这样完成后，在状态I_m状态I_n连接一条边a,即为状态I_m接受a字符后转移到状态I_n。

重复上述操作，直到状态机的数量不再增大。

代码实现

//状态集构造
void structure()
{
    bool done = 0; //构造是否完成
    int i = 0;
    while (done == 0 || i <= items.size() - 1)
    {

        set<string>::iterator j;
        done = 1;
        for (j = items[i].production.begin(); j != items[i].production.end(); j++) // 产生式的遍历
        {
            string tmp = *j;
            int index = tmp.find('.');
            if (index == tmp.length() - 1) //'.'已经在最后了
                continue;

            char trans = tmp[index + 1]; //转移状态所需的字符
            move_point(tmp);
            item new_item = item(tmp);
            new_item.revise();

            bool same = false;
            int n; //用于标记已存在的状态
            for (int k = 0; k < items.size(); k++)
            {
                if (new_item == items[k])
                {
                    same = true;
                    n = k;
                    break;
                }
            }
            if (same == true) //已经存在该状态集
            {
                t_id--;
                arc_item *edge = new arc_item();
                edge->next = items[i].next;
                edge->id = items[n].id;
                edge->weight = trans;

                item &p_item = const_cast<item &>(items[i]); //由于在set中元素为const无法修改，需要使用const_cast来进行类型修改

                p_item.next = edge; //将边接入
            }
            else
            {
                items.push_back(new_item);
                done = 0; //有新的状态集，需要继续进行构造
                //使用插头法接入边节点
                arc_item *edge = new arc_item();
                edge->next = items[i].next;
                edge->id = new_item.id;
                edge->weight = trans;

                item &p_item = const_cast<item &>(items[i]); //由于在set中元素为const无法修改，需要使用const_cast来进行类型修改

                p_item.next = edge; //将边接入
            }
        }
        i++;
    }

构建完成后，DFA图即构造完成。

通过断点可查询到图的情况，如下图
在这里插入图片描述
