浩辰CAD参考图剪辑编辑

我们在使用浩辰CAD工作的过程中有时需要调用一些参照图档，参照图档大体上分为dwg参照和光栅参照两类，dwg参照就是浩辰CAD的工作文件dwg文件，而光栅参照泛指各种点阵图如jpg、bmp、gif、png等等。

在浩辰CAD中插入参照后，可以根据实际需要对参照图形进行剪裁编辑操作。下面就剪裁参照图的方法进行介绍，以一张光栅图参照为例：

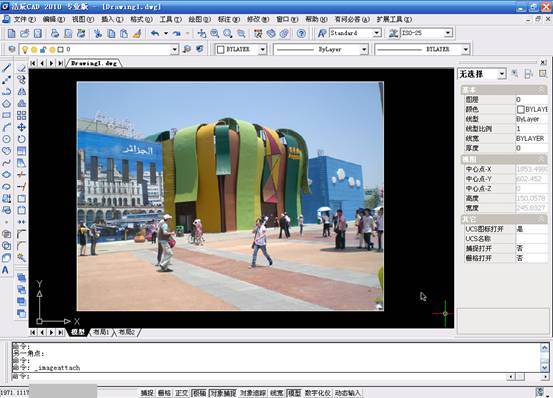

在浩辰CAD的菜单：“插入”à“光栅图象参照”，选择光栅图插入，结果如下所示：

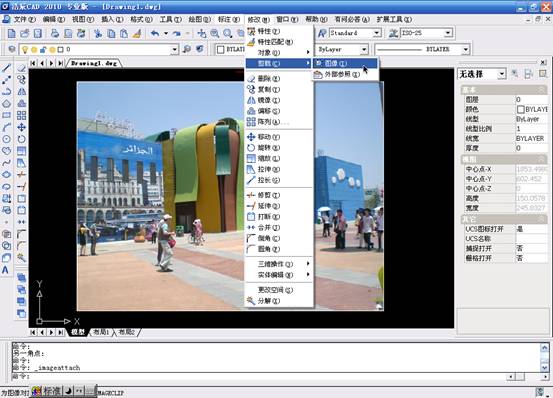

选择菜单中的“修改”à“剪裁”à“图象”功能：

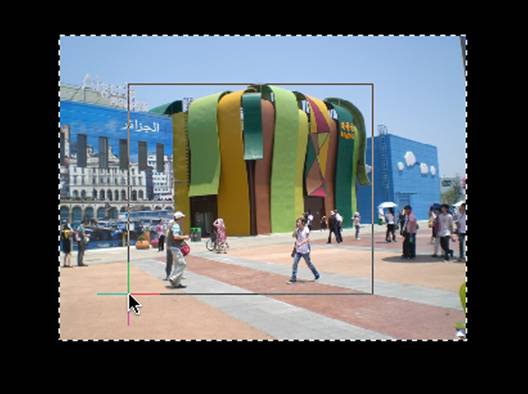

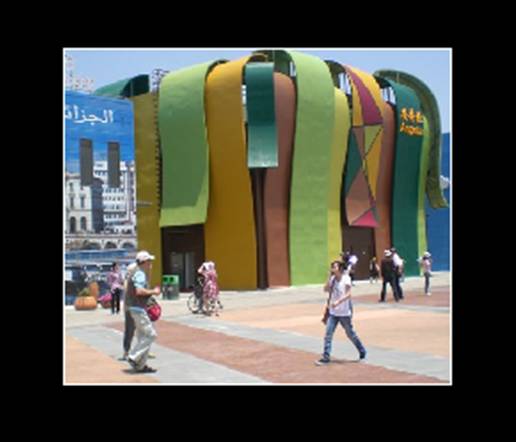

执行剪裁命令，选中该光栅图后，如果是第一次进行剪裁编辑，那么直接选择“新建边界”，这时软件提示选择新建边界是矩形还是多边形，这里选择矩形边界，然后用鼠标拖动一个矩形后，原来的光栅图就已经完成了剪裁处理。







视觉效果上光栅参照被剪裁了，实际上只是把被剪裁的部分遮挡起来而已，所以当我们再次执行这个剪裁命令时，就可以选择图象剪裁的开关on或off来决定是否显示成剪裁后的效果，也可以选择删除选项来删除剪裁边界，恢复光栅参照的原貌。

剪裁dwg参照与光栅参照处理方式大体一直，这里就不做过多介绍了。
