小记一篇，以便日后翻阅
如有问题欢迎积极评论指正

前言

以太网是一种基于CSMA / CD 的数据通信技术，其特征是共享通信介质.当主机数目较多时会导致安全隐患、广播泛滥、性能显著下降甚至造成网络不可用，这时出现了VLAN技术。

先明白一些概念：

端口（port）：在通信设备中，一般指二层口，该口用于隔绝广播域，基于MAC地址转发，但本身不能设置任何地址；
接口（interface）：在通信设备中，用于区别二层的端口，指的是三层口，该口可以配置IP地址，基于IP路由转发。
冲突域与广播域
“在传统的局域网中，几个至几十个交换机连接一个大的局域网，一个局域网中的主机台数可能达到上千台，那么由于交换机只能隔绝冲突域，一个端口是一个冲突域，而不能隔绝广播域，会导致局域网内的ARP广播占用大量带宽影响性能，甚至影响网络的正常使用。此外成百上千的计算机在同一个局域网中也会影响网络安全性。”(转自VLAN层次与特点概念性总结)

VLAN：Virtual Local Area Network 虚拟局域技术

通过在交换机上部署VLAN机制，可以将一个规模较大的广播域在逻辑上划分成若干不同的、规模较小的广播域。
广播域：由于二层交换机总是对广播帧执行泛洪操作，结果让其他的计算机都会收到这个广播帧，所以把一个广播帧所能到达的整个范围称为二层广播域，俗称广播域（Broadcast Domain）。
一个交换网络其实就是一个广播域。一个VLAN就是一个广播域。

Ⅰ. VLAN 的基本原理

VLAN 标签（VLAN Tag）

数据在交换机内部一切操作都必须要有VLAN标签
报文中添加标识VLAN信息的字段使得交换机能够分辨不同VLAN的报文

VLAN 数据帧

原始以太网数据帧（无标记帧，Untagged帧）：
标记帧 802.1Q Tag （Tagged帧）：

补充：802.1Q Tag帧格式

VLAN 的实现

交换机在收到PC端发来的数据后打上Tag标签再在链路上传递，待发送到与目标主机直连的交换机后，由交换机再脱掉Tag标签把数据帧传送给相应主机。
对于VLAN隔离只发生在交换机上，对于用户是不知道的

Ⅱ. VLAN 的划分方式

基于端口的划分：

把一个接口打上标签，不管下面有多少台主机，只需要从端口收上来的数据，都会打上相应标签。
缺点：端口发生变化，VLAN标签也会变。

基于MAC地址的划分：

(MAC1，MAC3)，(MAC2，MAC4)，根据数据帧的源MAC地址来划分VLAN。

基于IP子网的划分：

10.0.1.X ，10.0.2.X ，同一子网为同一VLAN标签

基于协议划分：

IP / IPv6，同一协议为同一VLAN标签

基于策略的划分：1.2.3.4的结合，不同场景下使用不同策略

补充：
1.缺省VLAN —— PVID （Port VLAN ID），接口上的缺省VLAN，未手动设置VLAN时会自动打上此标签

缺省VLAN默认值为1，可手动更改数值，取值范围为 1- 4094
每个端口的PVID只能设置一个

2.VLAN ID ：VLAN标识符 12bit 大小，一共就是2¹²个VLAN，可创建的VLAN范围：1 - 4094
3.映射表：记录了MAC地址与VLAN ID 的关联情况

Ⅲ. 端口类型

Access 口

性质：通常放在交换机上用于连接主机或者路由器的直连链路，只能通过一种VLAN，用于单纯传输untagged帧（主机无法处理的帧）
工作原理：

收：

1、接口收到 Untagged 帧：打上取决于划分类型的tag标签

2、接口收到 Tagged 帧：只接收跟本身PVID值一样的数据，做审查工作，标签不一样不能进来

发：

1、检查数据本身和出口设置的VLAN是否一样，一样的话去掉标往外传输Untagged帧

2、不一样则出不去

Trunk 口

性质：放在交换机上用于交流交换机之间的帧互通，也就是可以通过不同标签的VLAN
工作原理：

收：

1、接口收到 Untagged 帧：打上PVID，默认为1

2、接口收到 Tagged 帧：审视，检查，可手动配置可放行的白名单，不存在就丢弃数据

发：

1、如果要出去的数据VLAN标签与trunk白名单表和端口PVUD两者全部一样，则脱掉标签放行，往外传输Untagged帧

2、要出去的数据VLAN标签与trunk白名单表一样，但和端口PVUD不一致，，则不脱掉标签直接放行，往外传输Tagged帧

Hybrid 口

性质：Access 与 Trunk 口的结合，可连接主机也可以连接交换机，可通过多个VLAN，也可以让数据带着标签走，同时可以脱掉多种标签
工作原理：

收：

1、接口收到 Untagged 帧：打上PVID（前提是PVID允许通过），默认为1

2、接口收到 Tagged 帧：审视，检查，可手动配置可放行的白名单，不存在就丢弃数据

发（有点绕，细品）：

1、交换机接口可设置untag列表，当数据从接口出去时，会先查看白名单，再查看untag表，若表中存在对应数据标签，则会脱掉标签，放通数据。

2、若untag表中没有对应标签，则会查看tag表。若存在对应标签，则会放通，若不存在，则丢弃数据。

Ⅳ . VLAN 的应用

VLAN 的规则

分配原则：按业务规划、按部门规划、按应用规划
分配技巧：为了提高 VLAN ID 的连续性，通常采用 VLAN ID 与子网关联的方式进行分配（某一网段为某一VLAN）
VLAN的规划实例：基于场景采用不同方式的VLAN规划

配置 VLAN

1. 创建 VLAN

命令：vlan “vlan-id”

#创建单条VLAN
vlan-id取值：1 - 4094 （整数）

[Huawei]vlan 1
#创建一条 VLAN 1 并进入VLAN试图，如果此VLAN存在，则直接进入试图
[Huawei-vlan1]

命令：vlan batch “vlan-id1 (to) vlan-id 2”

#创建多条VLAN

[Huawei]vlan batch 2 3		#创建 VLAN 1 和 VLAN 2
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]vlan batch 4 to 6	#创建 VLAN 4、5、6
Info: This operation may take a few seconds. Please wait for a moment...done.
[Huawei]

2. 配置 VLAN

命令1：port link-type access / trunk / hybrid

#在接口视图下配置当前接口链路类型，此时自动添加默认PVID为1

[Huawei]int g 0/0/1
#进入需要配置的接口
[Huawei-GigabitEthernet0/0/1]port link-type access
#配置接口类型为Access，默认PVID为1
[Huawei-GigabitEthernet0/0/1]dis port vlan active
#查看端口下活动VLAN以及参数
T=TAG U=UNTAG
-------------------------------------------------------------------------------
Port                Link Type    PVID    VLAN List
-------------------------------------------------------------------------------
GE0/0/1             access       1       U: 1
......

命令2：port default vlan “vlan-id”

#接口视图下，配置接口的缺省VLAN并同时加入这个VLAN

[Huawei]vlan 2			#先创建VLAN
[Huawei-vlan2]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port default vlan 2
#将 0/0/1 口加入VLAN2
[Huawei-GigabitEthernet0/0/1]dis port vlan active
T=TAG U=UNTAG
-------------------------------------------------------------------------------
Port                Link Type    PVID    VLAN List
-------------------------------------------------------------------------------
GE0/0/1             access       2       U: 2
......

命令3：port trunk allow-pass vlan “vlan-id1 (to) vlan-id2 / all”

#接口视图下，配置Trunk类型接口加入的VLAN（白名单）

[Huawei-GigabitEthernet0/0/1]port link-type trunk
#配置接口类型
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 2
#只允许vlan标签为2的数据通过
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan 1 to 3
#只允许vlan标签为1、2、3的数据通过
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
#允许所有vlan标签通过

命令4：port trunk pvid vlan “vlan-id”

#在接口视图下，配置Trunk类型接口的缺省VLAN

[Huawei]vlan 3
[Huawei-vlan3]int g0/0/1
[Huawei-GigabitEthernet0/0/1]port trunk pvid vlan 3
#配置接口的缺省VLAN为3
[Huawei-GigabitEthernet0/0/1]dis port vlan active
T=TAG U=UNTAG
-------------------------------------------------------------------------------
Port                Link Type    PVID    VLAN List
-------------------------------------------------------------------------------
GE0/0/1             trunk        3       U: 3	#Untagged帧通过会打上vlan 3标签
                                         T: 2	#只允许vlan标签为2的Tagged帧通过

命令5：
port hybird untagged/tagged vlan “vlan-id1 (to) vlan-id 2”

#接口视图下，配置Hybird接口并加入指定VLAN到对应表中(tag表、untag表)

[Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 1
#配置 0/0/1 接口为hybrid接口且加入vlan1到untag表
[Huawei-GigabitEthernet0/0/1]port hybrid untagged vlan 1 to 3
[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 1
#配置 0/0/1 接口为hybrid接口且加入vlan1到tag表
[Huawei-GigabitEthernet0/0/1]port hybrid tagged vlan 1 to 3

命令6（可选）：port hybrid pvid vlan “vlan-id”

#配置Hybrid接口的缺省VLAN
[Huawei-GigabitEthernet0/0/1]port hybrid pvid vlan 3		#配置此hybrid接口缺省vlan为3

★Ⅴ . 实操案例

注：两个案例均省略了设备ip的配置过程，只写出了主要vlan的配置过程，ip配置请自行补全

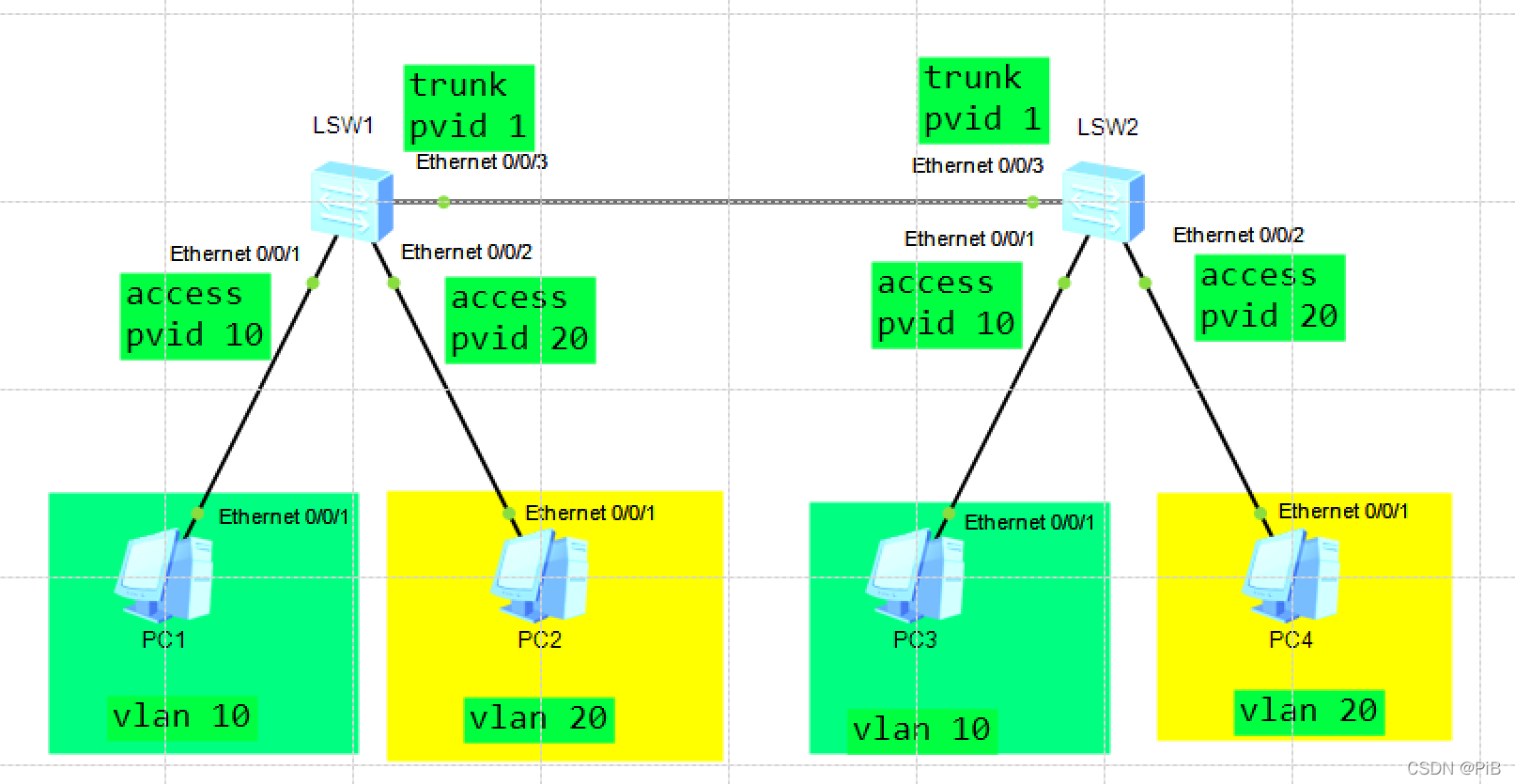

案例一

在这里插入图片描述
1.在交换机1上配置Access口，并加入对应VLAN

	#方法1：

	[LSW1]vlan 10
	[LSW1-vlan10]int e0/0/1
	[LSW1-Ethernet0/0/1]port link-type access
	[LSW1-Ethernet0/0/1]port default vlan 10
	#配置此接口pvid为10且将此接口加入vlan10

	#方法2：

	[LSW1-Ethernet0/0/1]port link-type access
	[LSW1]vlan 10
	[LSW1-vlan10]port g0/0/1
	#在定义了接口类型后在vlan视图下将此接口加入vlan10

	#0/0/2同理

2.在交换机1配置trunk口，并创建对应的允许通过列表（白名单）

	[LSW1]vlan 20
	[LSW1-vlan20]int e0/0/3
	[LSW1-Ethernet0/0/3]port link-type trunk	#配置此接口类型为trunk口
	[LSW1-Ethernet0/0/3]port trunk pvid vlan 1		#配置此接口pvid为1
	[LSW1-Ethernet0/0/3]port trunk allow-pass vlan 10 20
	#添加vlan10、vlan20到允许通过列表（白名单）

3.验证配置 dis vlan

	[LSW1]dis vlan
	The total number of vlans is : 3
	--------------------------------------------------------------------------------
	U: Up;         D: Down;         TG: Tagged;         UT: Untagged;
	MP: Vlan-mapping;               ST: Vlan-stacking;
	#: ProtocolTransparent-vlan;    *: Management-vlan;
	--------------------------------------------------------------------------------

	VID  Type    Ports
	--------------------------------------------------------------------------------
	1    common  UT:Eth0/0/3(U)     Eth0/0/4(D)     Eth0/0/5(D)     Eth0/0/6(D)
	                Eth0/0/7(D)     Eth0/0/8(D)     Eth0/0/9(D)     Eth0/0/10(D)
	                Eth0/0/11(D)    Eth0/0/12(D)    Eth0/0/13(D)    Eth0/0/14(D)
	                Eth0/0/15(D)    Eth0/0/16(D)    Eth0/0/17(D)    Eth0/0/18(D)
	                Eth0/0/19(D)    Eth0/0/20(D)    Eth0/0/21(D)    Eth0/0/22(D)
	                GE0/0/1(D)      GE0/0/2(D)

	10   common  UT:Eth0/0/1(U)
				 # 0/0/1口 处于up（开启）状态，untagged状态的数据进来会被自动打上vlan 10 标签变为tagged状态
	             TG:Eth0/0/3(U)
	             # 0/0/3口 处于up（开启）状态，将vlan 10添加进白名单，tagged状态的数据出去时会查此白名单和端口pvid，但我们此时是配置了pvid为1，所以当vlan 标签10出去时不会脱掉标签直接放行

	20   common  UT:Eth0/0/2(U)
				 # 0/0/2口 处于up（开启）状态，untagged状态的数据进来会被自动打上vlan 20 标签变为tagged状态
	             TG:Eth0/0/3(U)
	             # 0/0/3口 处于up（开启）状态，将vlan 20添加进白名单，tagged状态的数据出去时会查此白名单和端口pvid，但我们此时是配置了pvid为1，所以当vlan 标签20出去时不会脱掉标签直接放行


	VID  Status  Property      MAC-LRN Statistics Description
	--------------------------------------------------------------------------------

	1    enable  default       enable  disable    VLAN 0001
	10   enable  default       enable  disable    VLAN 0010
	20   enable  default       enable  disable    VLAN 0020

ping测试要求：PC1能通PC3，PC2能通PC4

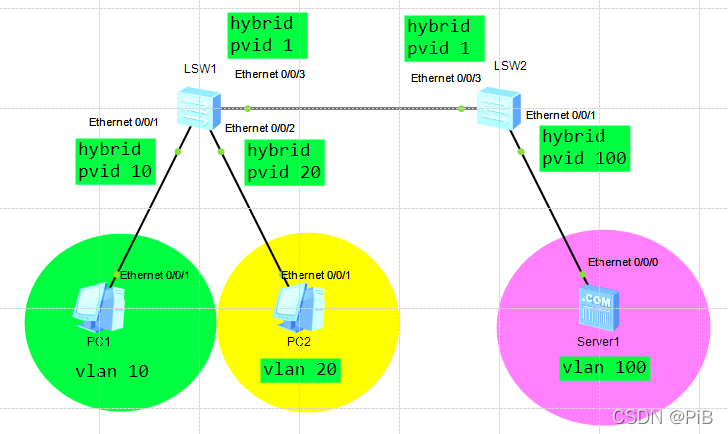

案例2

在这里插入图片描述

LSW1：

[LSW1]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW1]int e0/0/1
[LSW1-Ethernet0/0/1]port link-type hybrid
#配置1口为hybrid口
[LSW1-Ethernet0/0/1]port hybrid pvid  vlan 10
#设置此接口pvid为10
[LSW1-Ethernet0/0/1]port hybrid untagged vlan 10 100
#将vlan 10 、vlan 100 添加进Untag表
[LSW1-Ethernet0/0/1]int e0/0/2
[LSW1-Ethernet0/0/2]port link-type hybrid
[LSW1-Ethernet0/0/2]port hybrid untagged vlan 20 100
#将vlan 20 、vlan 100 添加进Untag表
[LSW1-Ethernet0/0/2]int e0/0/3
[LSW1-Ethernet0/0/3]port link-type hybrid
[LSW1-Ethernet0/0/3]port hybrid tagged vlan 10 20 100
#将vlan 10 、vlan 20、vlan 100 添加进tag表

LSW2：

[LSW2]vlan batch 10 20 100
Info: This operation may take a few seconds. Please wait for a moment...done.
[LSW2]int e0/0/1
[LSW2-Ethernet0/0/1]port link-type hybrid
[LSW2-Ethernet0/0/1]port hybrid  pvid vlan 100
[LSW2-Ethernet0/0/1]port hybrid untagged vlan 10 20 100
[LSW2-Ethernet0/0/1]int e0/0/3
[LSW2-Ethernet0/0/3]port link-type hybrid
[LSW2-Ethernet0/0/3]port hybrid tagged vlan 10 20 100

注：命令配置完后请自行查看并分析vlan表，进行ip配置后自行进行ping测试！
