作者只是刚刚接触嵌入式没多久的新手，这第一篇文章是抱着抛砖引玉的想法。如有错误或讲述不明确的地方希望能有大佬多加斧正。

---

一、TTL, 232,与485之间的关系

        首先先做一个简单的概念区分。串行通信是一个很大的概念，串口通信则是一种相对十分具体的通信方式。SPI，I2C，USB，串口通信都属于串行通信的一部分。真正区分串口通信和SPI，I2C，USB等的是通信时序。与USB，SPI不同，串口通信使用的是串口通信时序。换句话说，采用串口通信时序的都可以被称为广义的串口。

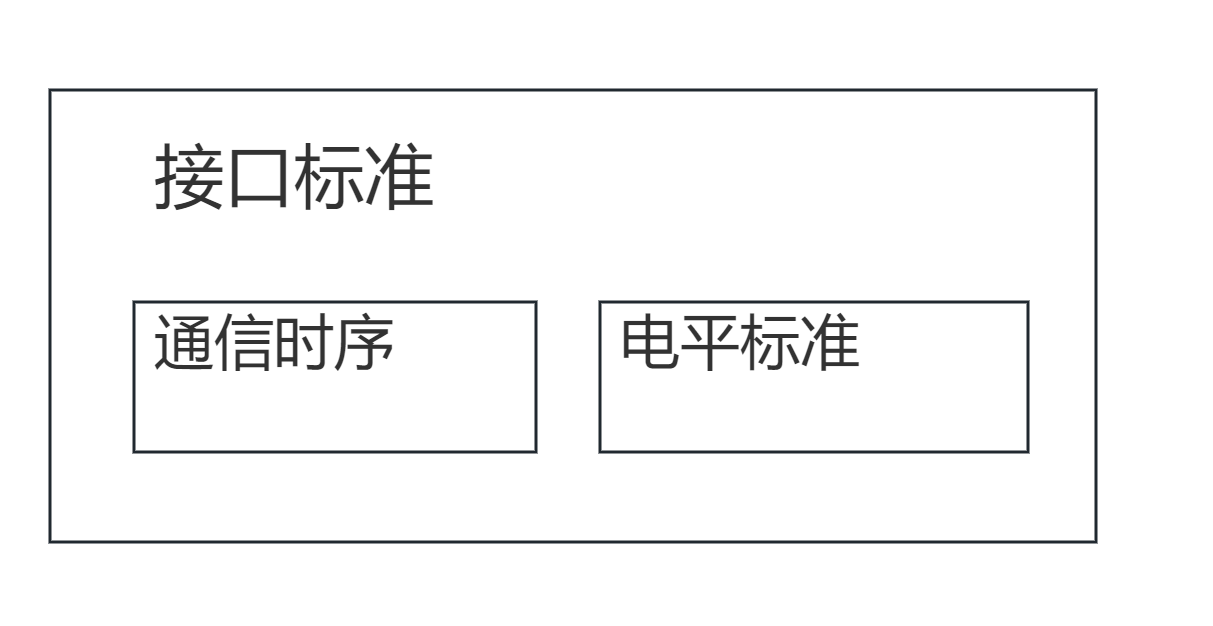

       而如果要理解串口通信时序这一概念，就必须先理解通信接口标准的组成。通信接口标准由通信时序和电平标准两个部分组成，如图：

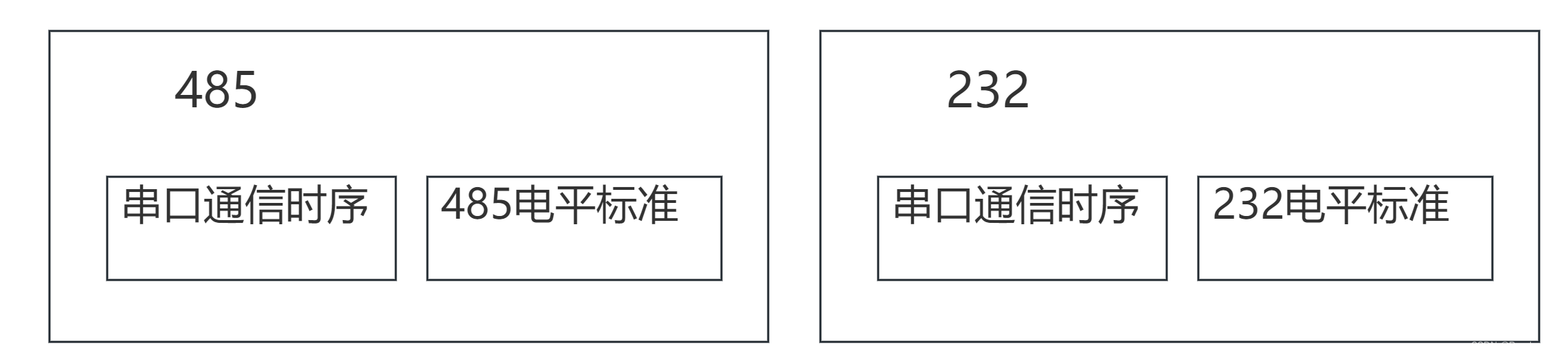

        RS485和232的构成则如下图：

        RS485，232接口标准都采用了串口通信时序，因此有了俗称的485，232串口这种说法。

        这里也深入介绍一下串口通信时序，首先串口通信属于串行通信的范畴，因此遵从一次一个bit的传输方式。同时串口通信是异步通信，不需要在收发双发之间建立统一的时钟信号（无论是哪种串口上面都没有CLK）。空闲时串口传输线持续输出高电平1，直到发送方发送一个0通知传输开始。然后传输8个bit的数据，传输完之后再传输一位校验位，最后发送1表示停止。

      这张WIKI上面的图显示的是数据位为7bit 的情况

（By Aeroid - Own work MIL-STD-188-100, pg. B-8, Fig 3, 1972. (different scan), CC BY-SA 4.0, https://commons.wikimedia.org/w/index.php?curid=127125356）

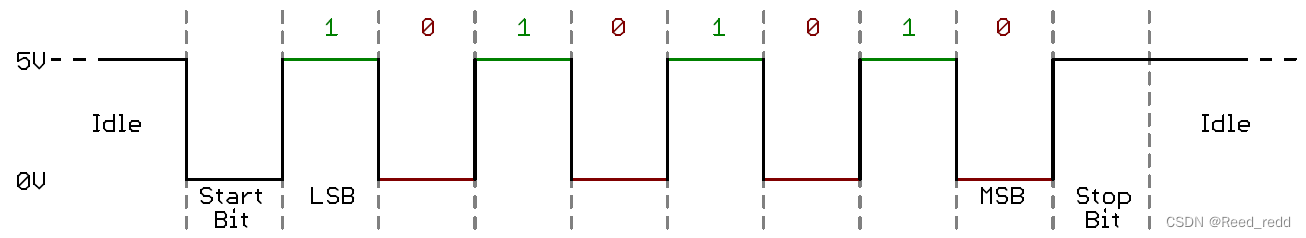

以一般比较常用的9600波特率，8数据位，无校验，1停止位协议发送'O'举例，O的ASCII码位0x4F，二进制为01001111，小端（LSB）传输格式如下

（引用自Serial Communication - SparkFun Learn ）

接下来简单介绍一下232电平标准和485电平标准

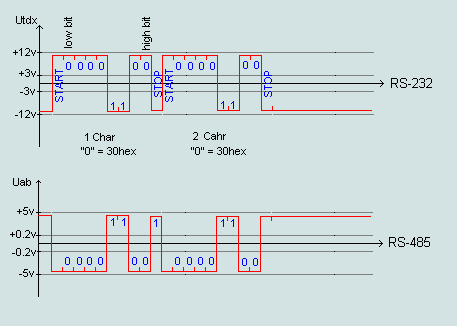

232与485传输“0”字符（LSB）

（引用自Standard RS-485）

找不到很漂亮的TTL，232，485同时出现的图，这里就先介绍一下232和485，232电平标准中-12V~-3V为0，+3~+12V为1。而485电平标准中AB线差值+0.2V~+5V为1，-0.2V~-5V为0。二者在传输“0”时形成的波形完全是反相的。具体内容在本文中不作引申，大家只要知道两者的电平标准完全不一样就行，TTL同理。

TTL电平示例

（引用自Serial Communication - SparkFun Learn ）

---

二、USB和UART

        平常有时也会听到UART串口和COM串口这两种说法。

        串口的名称对应为串行通信接口。UART串口和COM串口的解释主要在接口这个部分上，这两个是通讯接口，但不是通信标准，而上一个部分中提及的所有传输方式都是通信标准。

        串口在PC电脑和一般电子设备上指的是COM，在单片机上指的就是UART。COM特指台式计算机或一些电子设备上的D-SUB外形的串行通信口，采用（注意是采用）的是232电平标准。但是COM如今已经被USB取代，一般通过USB映射实现COM。UART则是实现串口收发的逻辑电路，采用的是TTL电平标准。因此这两种说法并无不可，只是不要和前面的标准混为一谈就行。

---

举例

        在了解了上述概念后可以过一遍电脑与单片机通过485连接的过程。已知电脑上的USB采用的是USB电平标准，单片机UART采用的是TTL电平标准，用一根USB转 485的线到底实现了怎么样的转换过程。

        从单片机这端出发，芯片自带的UART电路采用TTL电平。第一步就是通过485芯片（一般常见的是MAX485,正点原子的F103精英板上使用的是SP3485）将TTL电平转为485电平协议。485电平通过A，B端传输之后再通过USB转RS485芯片（一般情况下这种芯片都是可以转换多种电平的，如CH340,FT232RL）输入电脑。
