前言

哈喽，小伙伴们，大家好，我是小智。

在后面的网络知识学习中，都离不开对数据报文的分析。俗话说，工欲善其事，必先利其器。掌握网络分析工具的基本使用，对我们后面的学习会起到事半功倍的效果。

网络世界中的数据报文（我们也叫它数据包）看不见摸不着，但是通过 Wireshark 这款软件，我们不仅可以抓取到报文，而且还可以详细分析报文的每个字段。

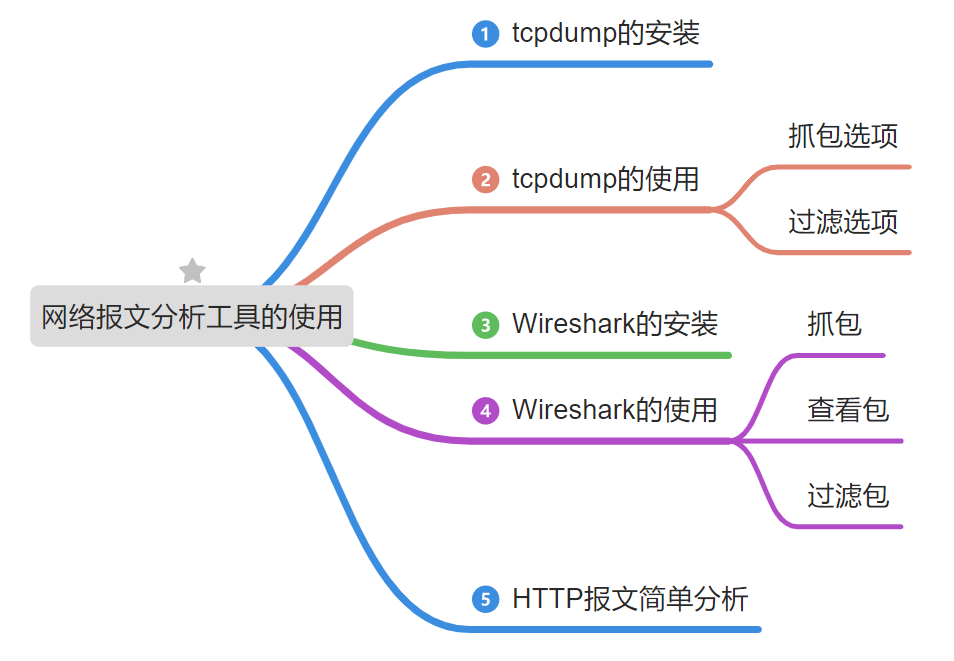

这个章节包含的内容如下：

tcpdump的安装

由于前面安装的 CentOS 没有图形化界面，所以在 CentOS 里面不能直接使用 Wireshark 抓包，我们要先通过 Linux 系统的 tcpdump 工具抓取并保存报文，然后将报文的 pcap 文件拖到 Windows 系统上用Wireshark 进行分析。

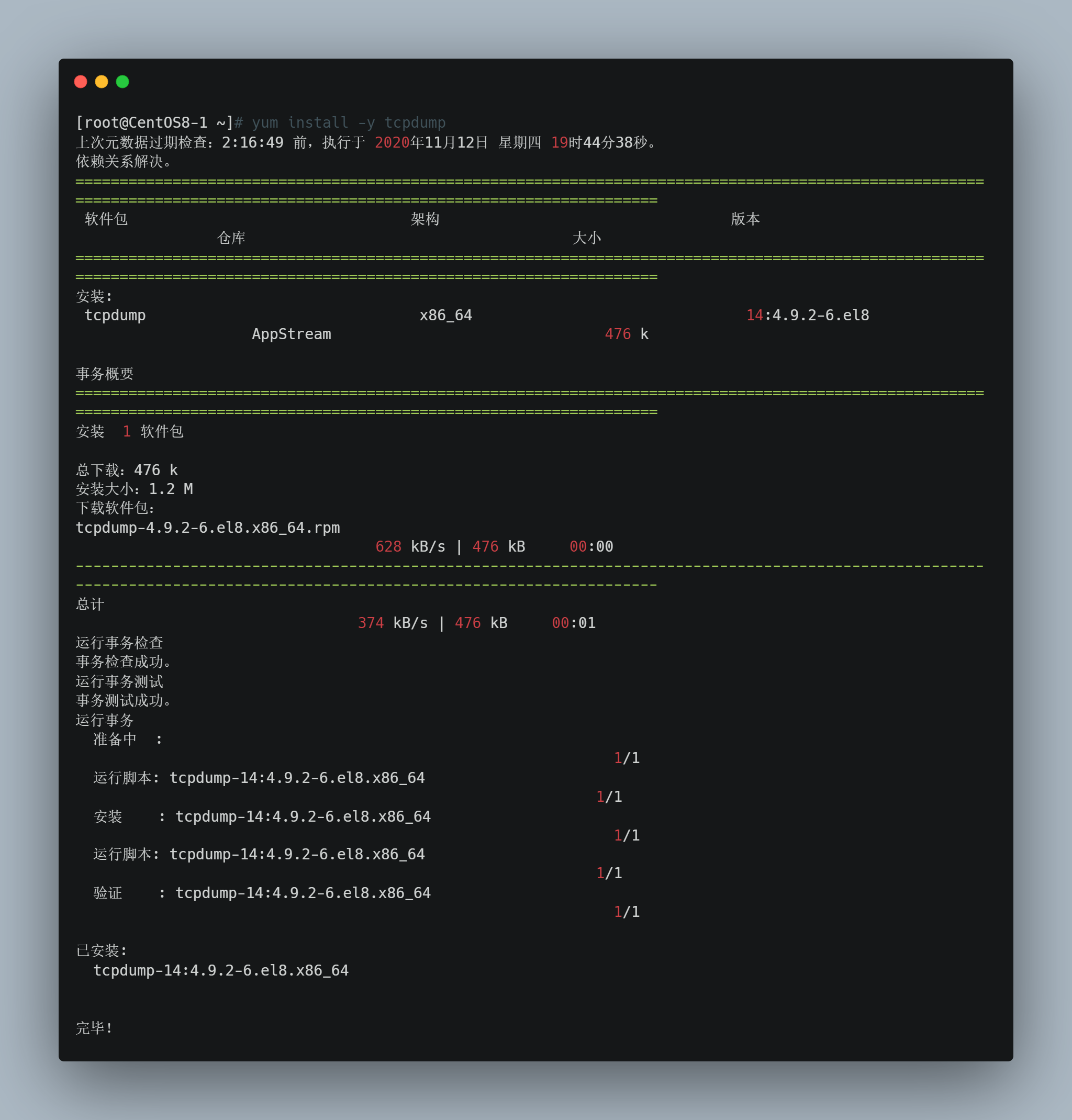

我们在 CentOS 上使用 yum 工具安装 tcpdump：

---

tcpdump的使用

tcpdump 提供了各种抓包选项和过滤表达式，在这个章节，我们掌握最基本的最常用的就好，后面如果有需要，我们可以在虚拟机上通过 man tcpdump 查询相关选项的含义。

现在我们开始抓包，首先打开两个连接虚拟机的终端窗口，在第一个窗口，执行 tcpdump 的抓包命令：

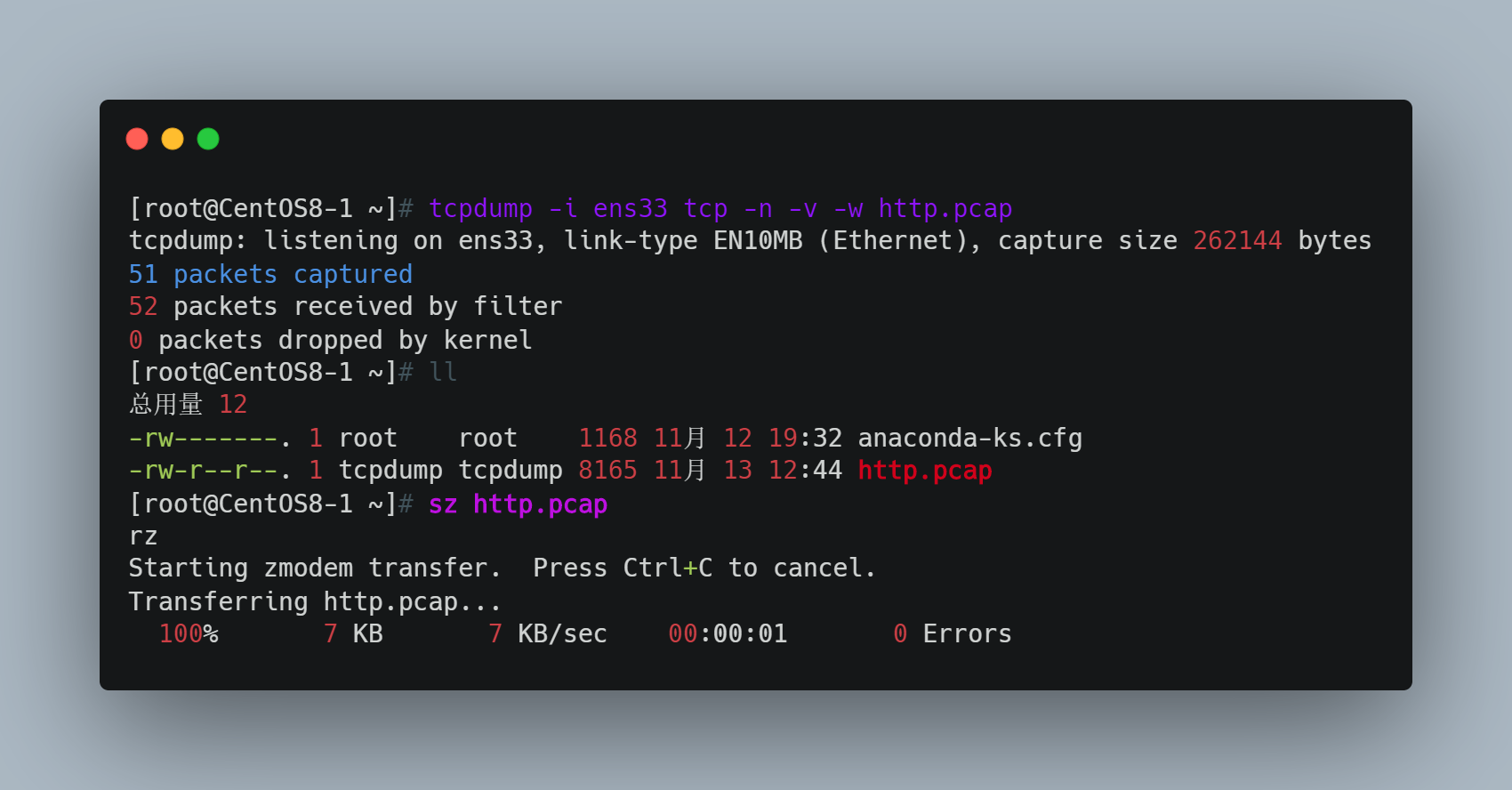

tcpdump -i ens33 tcp -n -v -w http.pcap

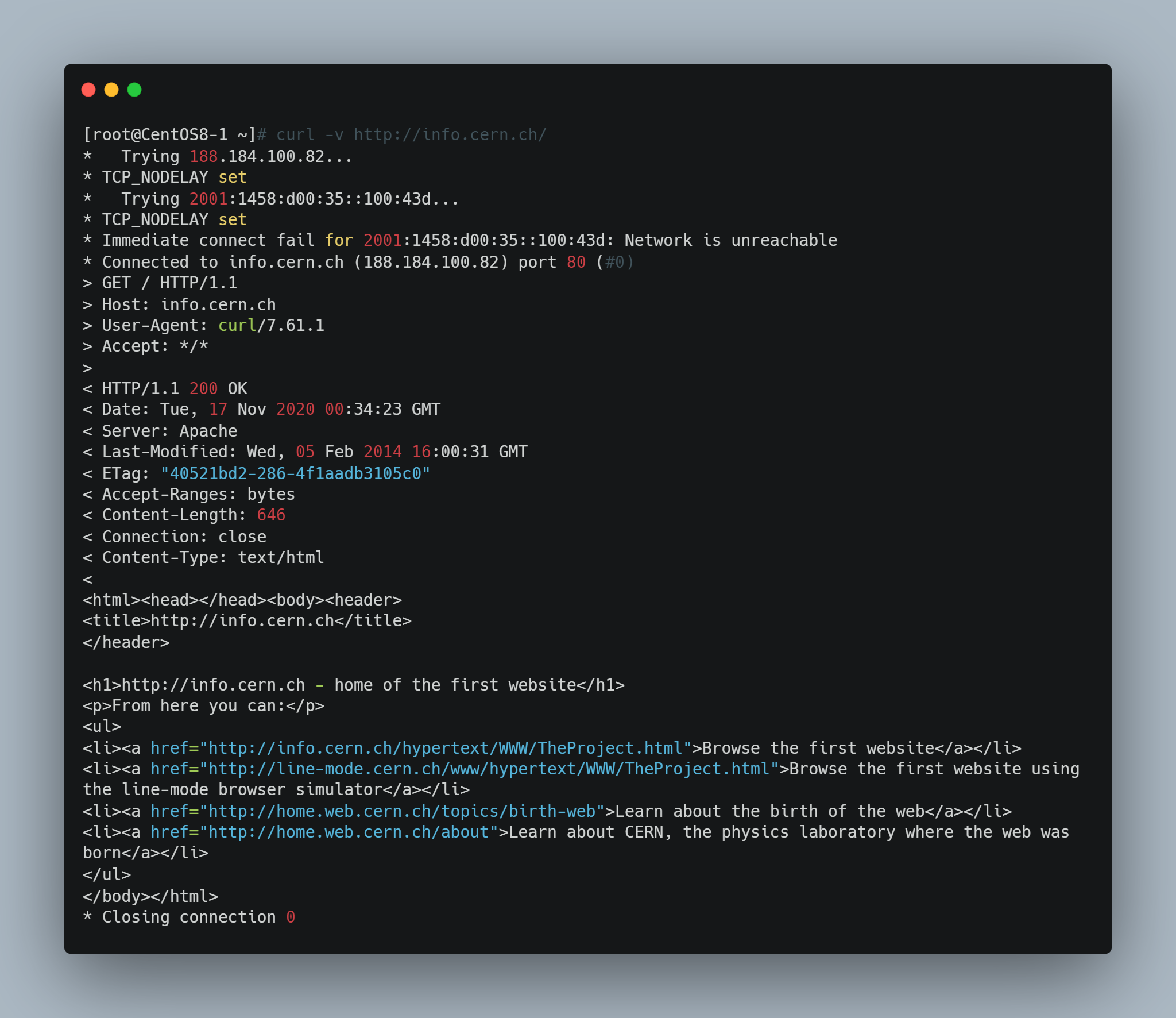

在第二个窗口，我们用 curl 工具访问http://info.cern.ch/网站的首页，触发 Linux 操作系统发出网络报文：

再回到第一个窗口，ctrl+c 停止抓包，可以看到当前目录上已经生成了一个 http.pcap 的文件，然后使用 sz http.pcap 将文件拖到 Windows 系统上面。到这里，tcpdump 抓包就结束了，等后面Wireshark 安装好了之后，我们把 http.pcap 文件打开就可以看到报文了。

有没有小伙伴觉得很奇怪，为什么小智要选 http://info.cern.ch/ 这个网站作为例子呢？其实很多人可能不知道，它是世界上第一个网站，从 1991 年 8 月 6 日首次开放至今，至今已经快 30 年了。

关于 tcpdump 常用的抓包和过滤选项，小智这里整理了一下：

抓包选项

-i:   指定网络接口，也就是要抓包的网卡名称，小智这里用的是 ens33，是通过ifconfig 命令查看到的；

-w: 指定抓包文件名称，将报文保存到文件，以便后续使用 Wireshark 进行分析，注意文件后缀名是pcap。不加-w时，报文信息会在终端上显示出来；

-n:  指定将每个监听到数据包中的域名转换成 IP 地址后显示，不把网络地址转换成名字；

-nn:  指定将每个监听到的数据包中的域名转换成 IP 、端口从应用名称转换成端口号后显示；

-v:  解析和打印时，产生详细的输出，如果使用了 -w 选项写入文件时，每秒报告一次捕获的数据包数量；

-c:  限制要抓取报文的个数，抓到指定报文数后，抓包自动停止；

过滤选项

主机过滤：  host、src host（源主机）、dst host（目的主机），例如 tcpdump -i enss33 host 192.168.1.2，表示只抓取IP地址为192.168.1.2的报文；

协议过滤：  ip、tcp、udp、icmp、arp、ipv6；

端口过滤：  port、src port（源端口）、dst port（目的端口）；

逻辑表达式： and（且）、or（或）、not（非）；例如 tcpdump -i enss33 host 192.168.1.2 and tcp，表示抓取IP地址为192.168.1.2同时是tcp协议的报文；

---

Wireshark的安装

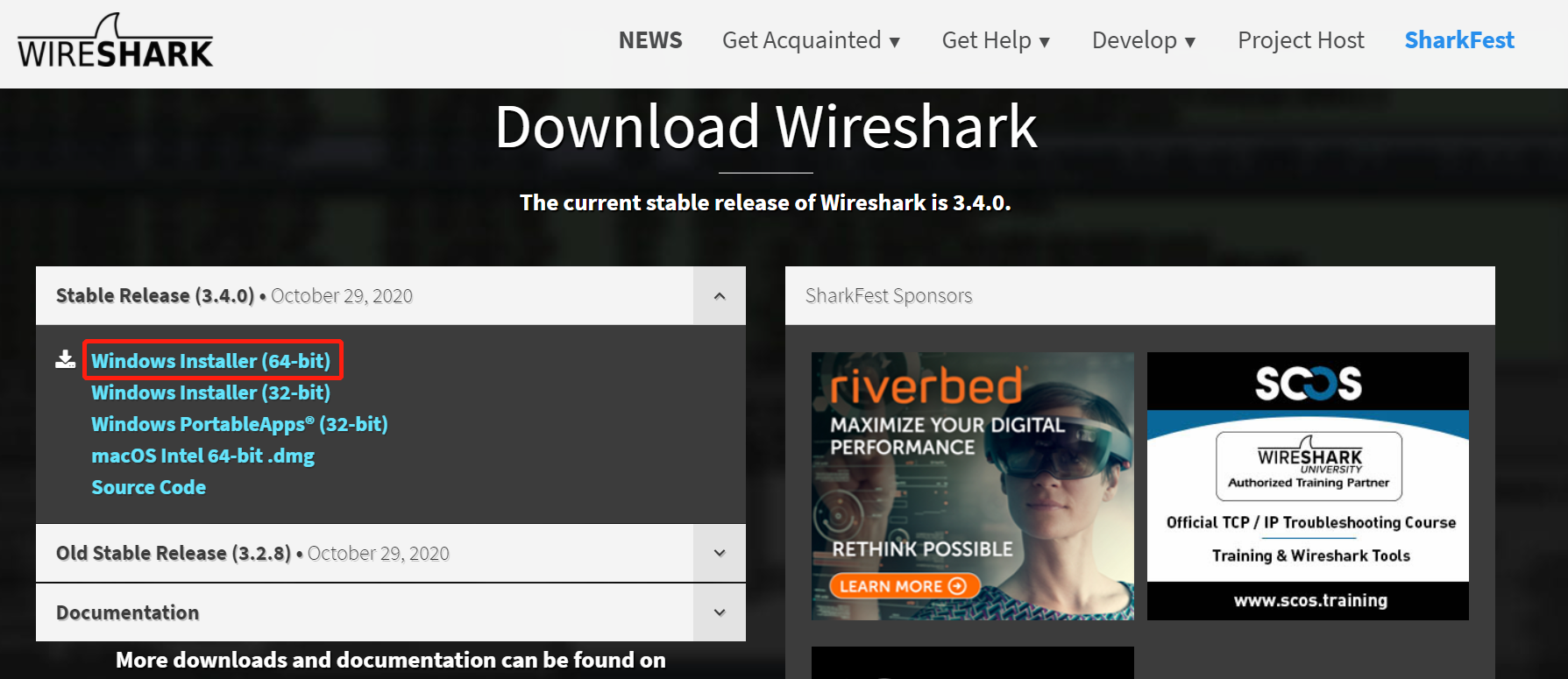

Wireshark 是一款免费开源的抓包和分析工具，我们可以从官网上下载相应的版本，地址为：
https://www.wireshark.org/#download。

小智的电脑是64位Win10系统，所以选择下载的是 Windows Installer(64-bit)。Wireshark 的安装很简单，下载完成后，按照软件提示一路点击 Next 安装就可以了。

---

Wireshark的使用

使用Wireshark抓包

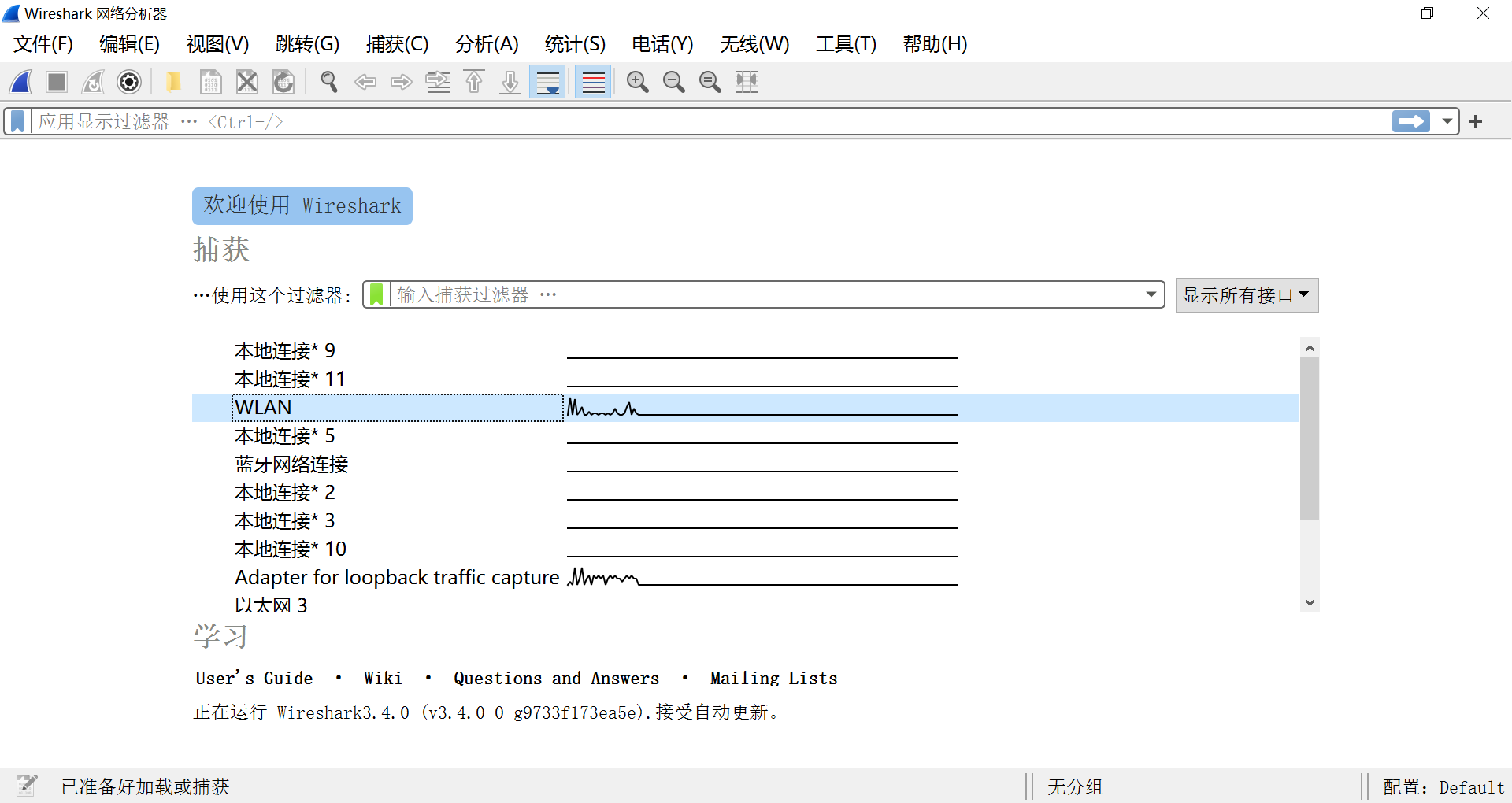

打开 Wireshark 3.4.0，主界面如下：

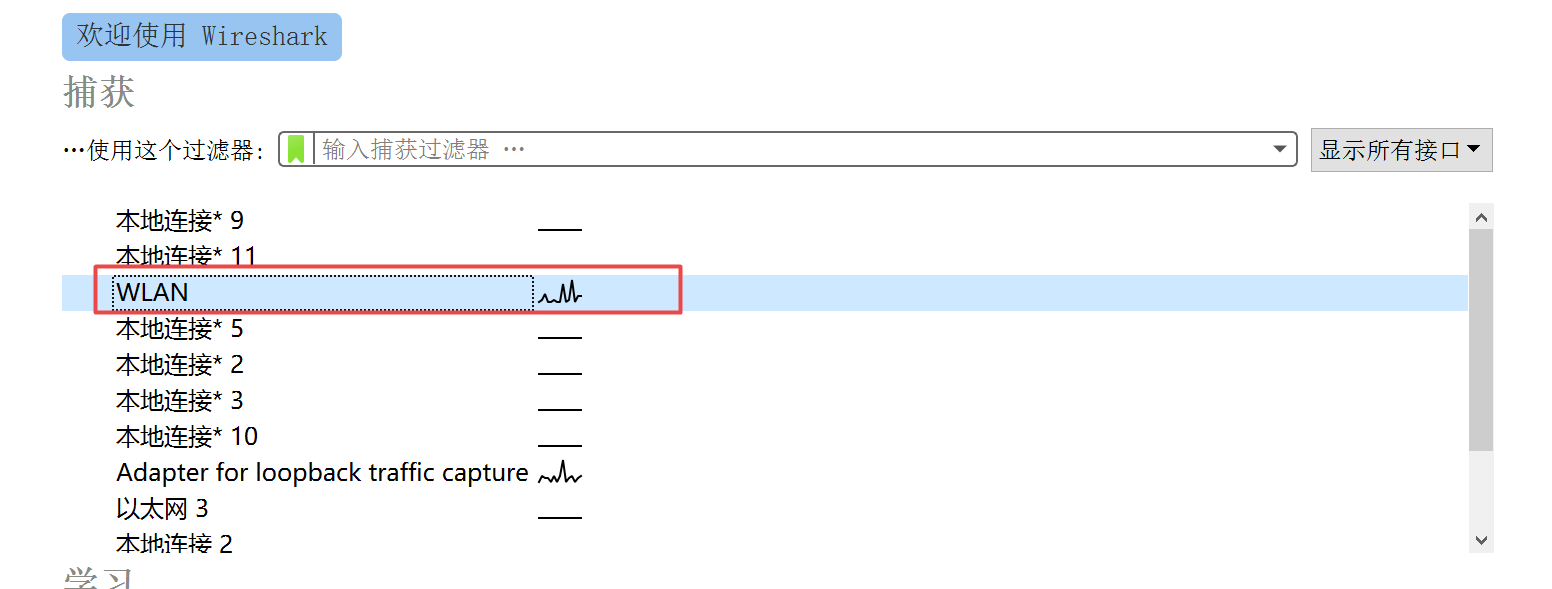

在主界面上可以看到电脑网卡的列表，双击选择要抓包的网卡，就可以开始抓包：

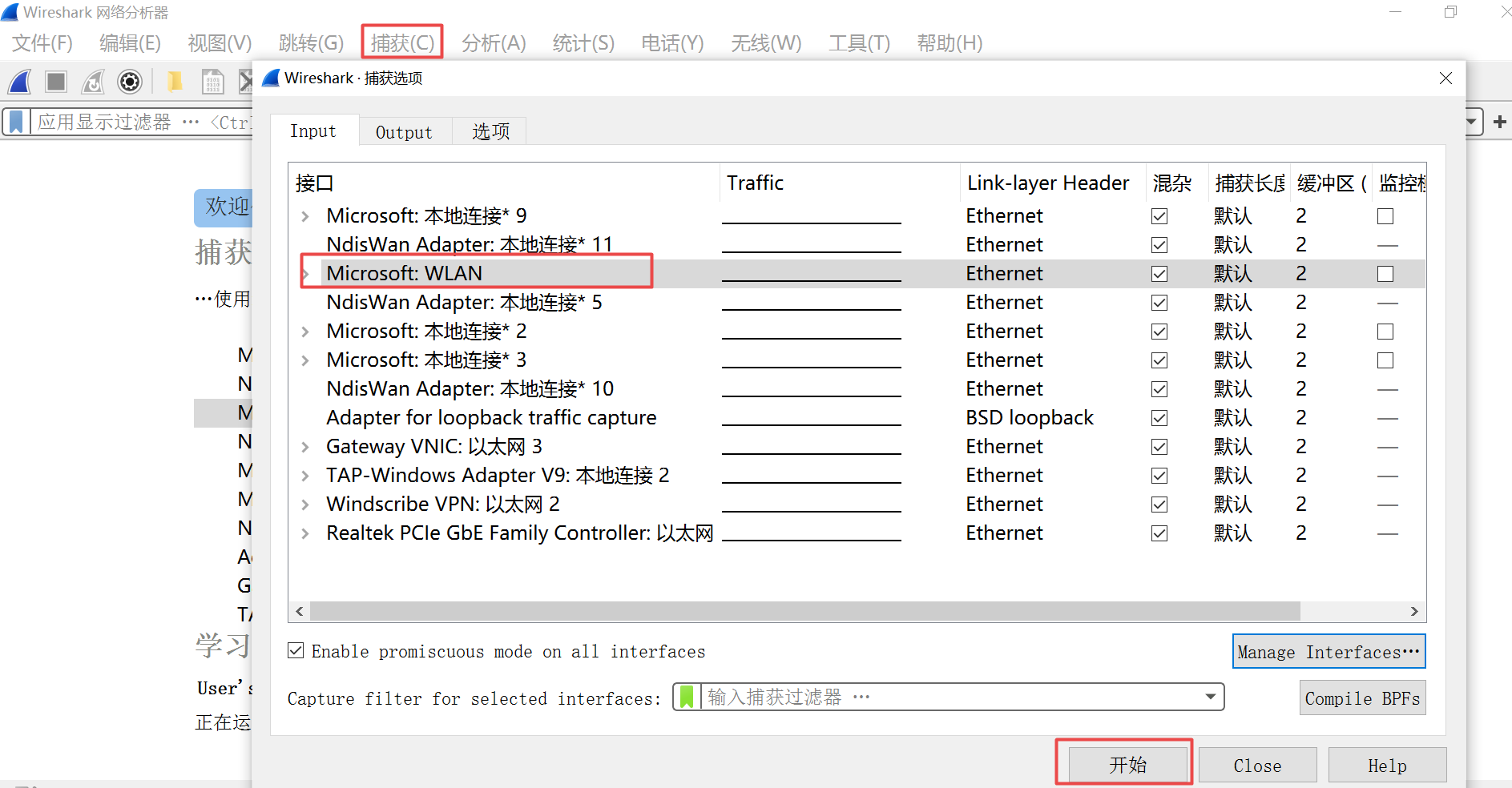

或者在菜单栏点击捕获—》选项，也可以看到电脑网卡的列表，选中要抓包的网卡，点击开始按钮：

点击开始抓包，如果看到报文显示区在滚动，同时，在右下角也显示有抓取报文的计数，说明 Wireshark 在正常工作抓取报文了。

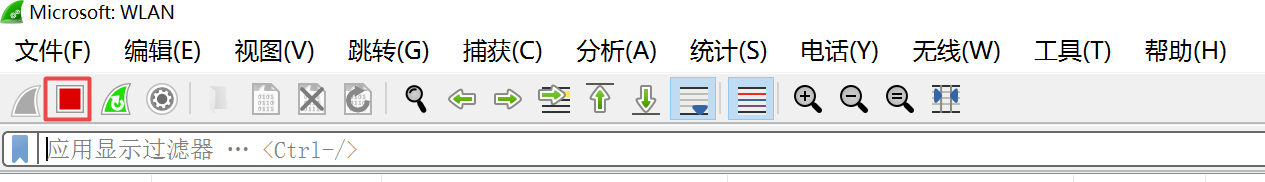

执行相应的网络访问操作后，我们点击 Wireshark 左上角的停止按钮，停止抓包。

如果我们想把报文保存成文件存在电脑上，方便以后查看，点击文件—>保存，输入文件名，点击保存就行。

---

使用Wireshark查看包

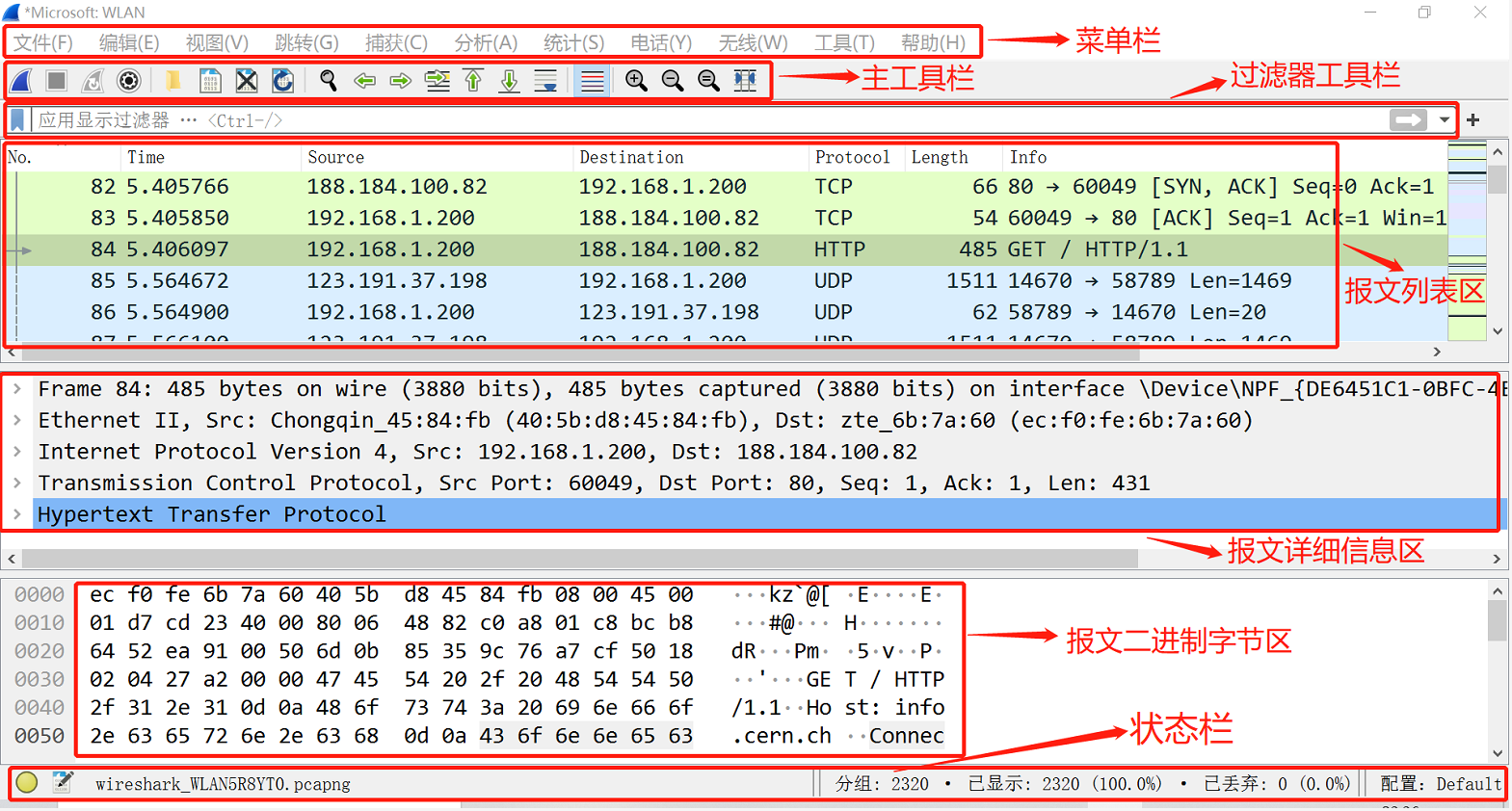

点击 Wireshark 的文件菜单，打开刚刚 tcpdump 抓包产生的 http.pcap 文件，我们就可以查看到报文的详细信息了。在查看报文之前，我们先看看 Wireshark 的整个界面：

Wireshark界面分为以下几个功能区：

• 主菜单栏： 提供用户操作 Wireshark 的功能菜单，包括启动停止抓包、保存抓包文件等等；

• 主工具栏： 提供菜单栏中用户经常使用的功能；

• 过滤器工具栏： 用户可以在此输入各种过滤条件，过滤选择自己想看的报文；

• 报文列表区： 根据过滤工具栏的过滤条件，展示报文列表，默认展示所有报文；

• 报文详细信息区： 按照网络层次，展示选中报文的报文头部和数据；

• 报文二进制字节区： 展示选中报文的二进制字节数；

• 状态栏： 显示用户选中信息的状态，以及报文会话数和报文数的统计；

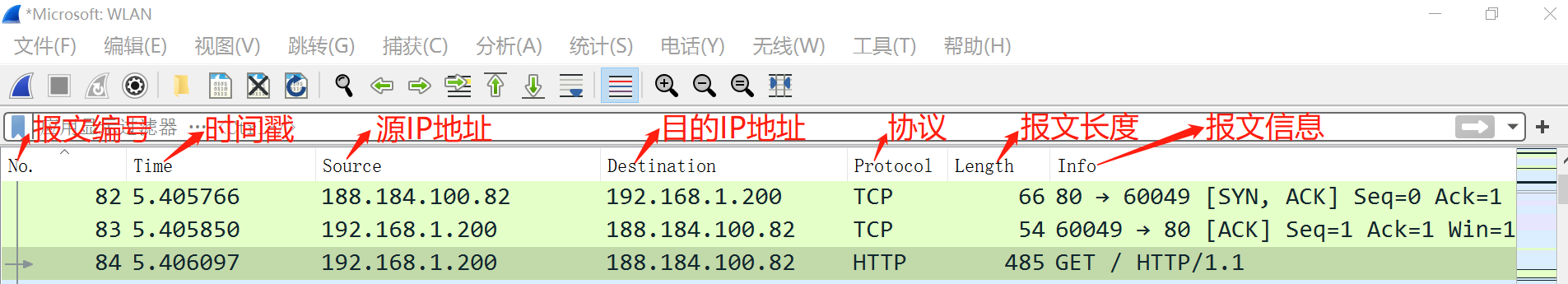

数据包列表区展示了报文编号、时间戳、源 IP 地址、目的 IP 地址、协议、报文长度和报文信息：

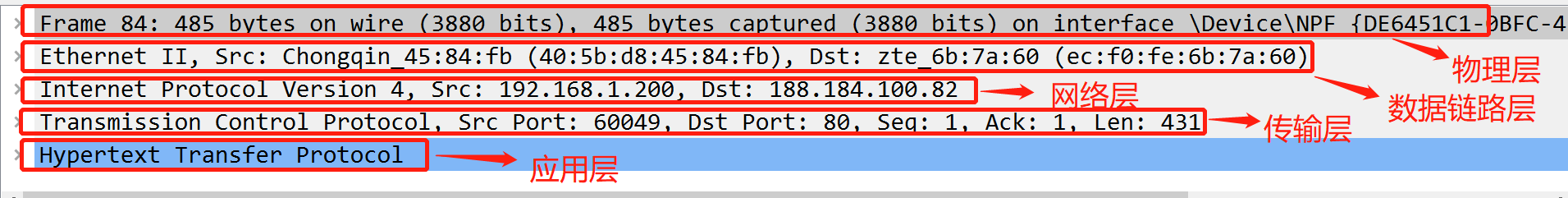

报文详细信息区，可以很清晰的看到网络五层模型中各个层次的信息：

• Frame:   物理层信息

• Ethernet II:   数据链路层以太网头部信息

• Internet Protocol Version 4:   网络层 IP 包头部信息

• Transmission Control Protocol:   传输层 TCP 头部信息

• Hypertext Transfer Protocol:   应用层 HTTP 协议

之前讲的 MAC 地址、IP 地址和端口，这些各个层次关键的通信标识是不是看起来就一目了然了呢？

---

使用Wireshark过滤包

现在有一个问题，报文列表区那么多报文，如果我们现在只想查看访问 cern 网站首页的报文，该怎么办呢?

这个时候就该使用 Wireshark 的报文过滤功能了。Wireshark 的报文过滤功能非常强大，支持按报文中的各个字段以及字段组合进行过滤。最常见的比如按照 MAC 地址过滤、按照 IP 地址过滤、按照端口过滤等等。

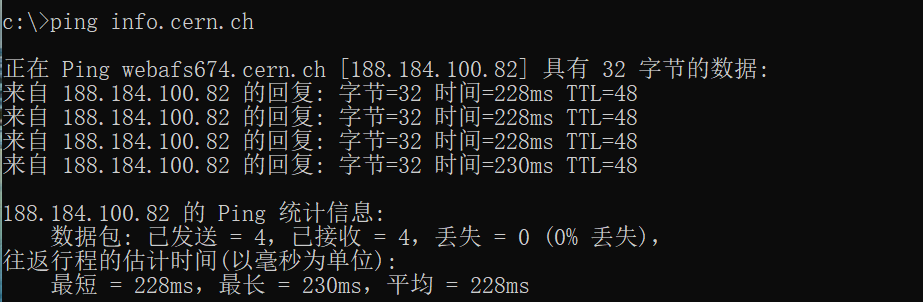

这里我们选择根据IP地址过滤，按住 win+R 键，输入 cmd 后选择确定，ping info.cern.ch，可以查看到它的IP地址是 188.184.100.82。

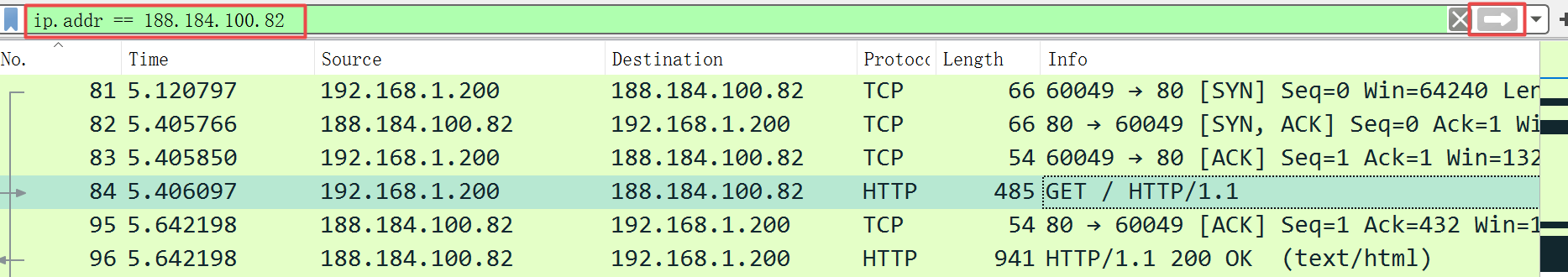

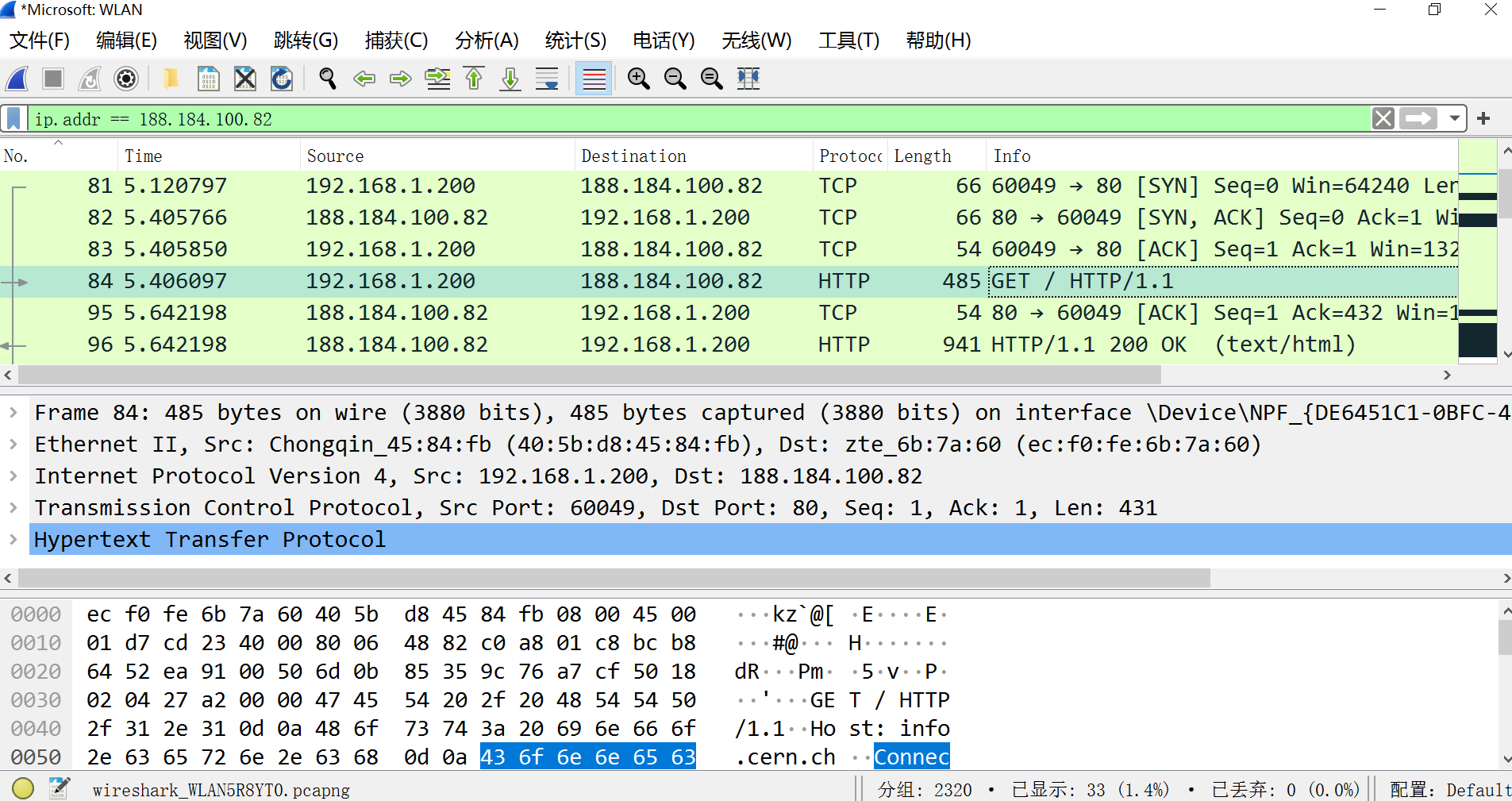

在过滤工具栏里输入 ip.addr == 188.184.100.82，选择过滤栏右侧箭头，应用过滤条件：

关于Wireshark常用的过滤条件，小智也总结了一下：

• IP地址过滤： ip.addr、ip.src、ip.dst，例如：ip.addr == 192.168.1.2；

• 协议过滤： tcp、udp、dns、ftp、http;

• 端口过滤： tcp.port、tcp.srcport、tcp.dstport，例如：tcp.port == 80；

• 逻辑表达式： &&、||、！，例如：ip.src== 192.168.1.200 && tcp；

• 运算符：>、>=、<、<=，例如tcp.len == 20；

---

HTTP报文简单分析

访问 info.cern.ch 网站，应用层使用的是 HTTP 协议。现在我们通过抓取的报文，来简单看一下 HTTP是如何工作的。

1）由于 HTTP 下层使用传输层的 TCP 协议，所以前面三个报文是 TCP 的三次握手报文（编号81-83的报文，后面讲 TCP 协议的时候会讲到），还可以看到目的端口使用的是 80。
2）编号 84 的报文，看到的是浏览器发起了一个GET请求"GET / HTTP1.1"，请求的网站资源路径是"/"，也就是根路径，使用的 HTTP 版本是 1.1。
3）编号 96 的报文，网站服务器响应应了该请求 “HTTP/1.1 200 OK”，即把网站首页的内容返回给了浏览器客户端。

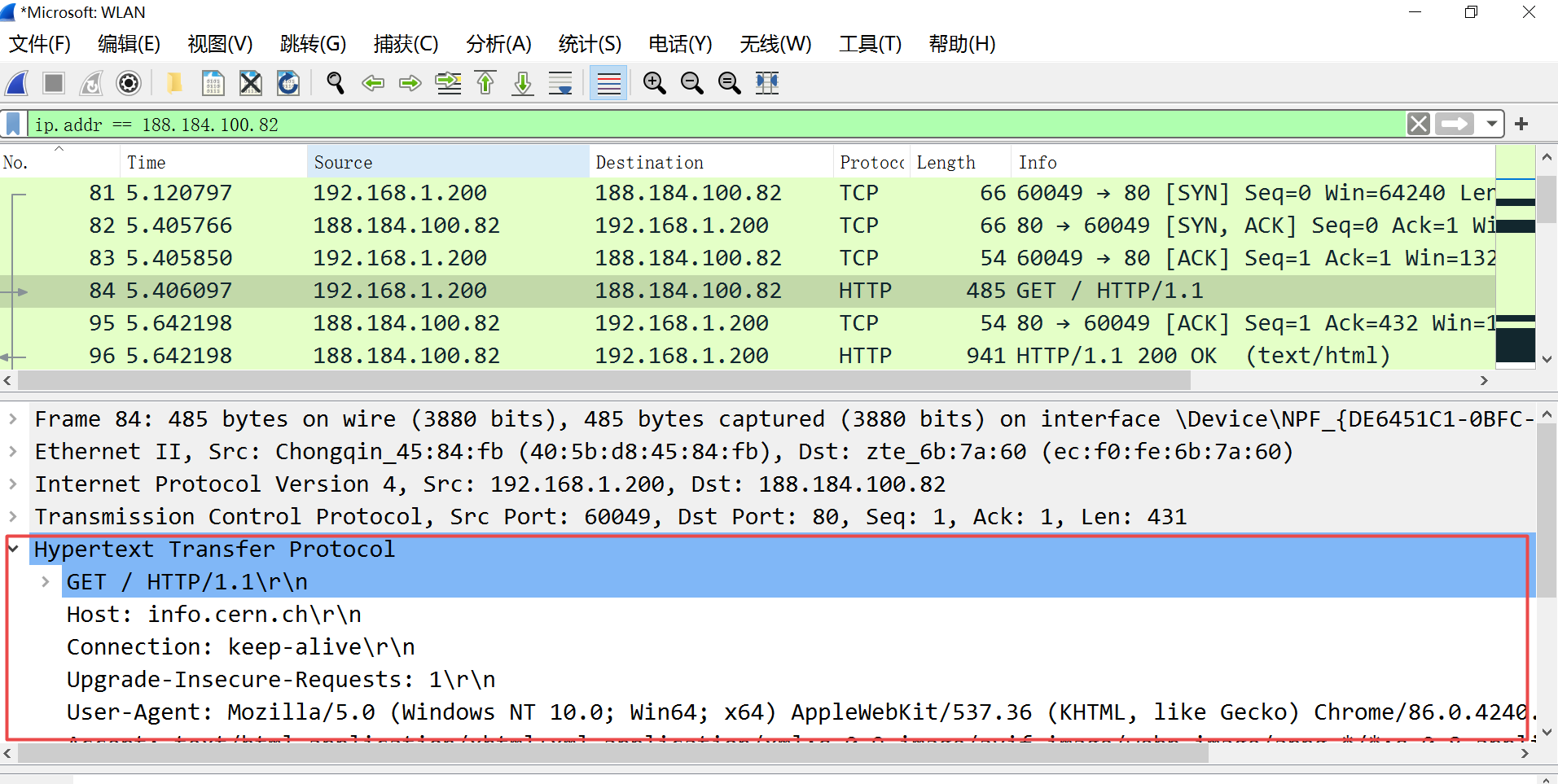

就这样，浏览器通过 GET 请求，获取到了 cern 网站服务器返回的内容。如果想详细查看 HTTP 请求和响应的字段，可以选中相应的报文后，在数据包详细信息区点开 HTTP 头部信息。

---

总结

好了，到这里，网络报文分析工具的使用，小智就讲完了。让我们一起再回顾一下吧：

首先，我们在 CentOS 上安装了 tcpdump，安装使用的是在线安装工具 yum。

接着，我们使用 tcpdump 抓取 curl 访问 cern 网站首页的 http 报文，保存成了 pcap 文件。

然后，我们在 Windows 上下载安装了 Wireshark 软件。

再接着，我们学习了 Wireshark 的使用，包括如何抓包、查看包和过滤包。

最后，我们简单分析了一下 HTTP 报文的交互过程，为后面深入学习 HTTP 协议做好准备。

---
