串线应用协议HDLC、PPP以及GRE、MGRE的相关实验报告

樱花下の喵桑

已于 2023-03-30 18:25:38 修改

阅读量401

点赞数

分类专栏：实验报告 HCIP 文章标签：网络

于 2023-03-23 23:37:59 首次发布

本文链接：https://blog.csdn.net/Remembeing/article/details/129731706

版权

该实验报告详细介绍了配置IP地址、PAP与CHAP认证、HDLC协议封装、GRE与MGRE隧道以及RIP动态路由和NAT设置的过程。通过在路由器之间建立连接并确保路由可达，以实现私有地址访问公网的目标。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

实验报告

一、分析要求

在这里插入图片描述

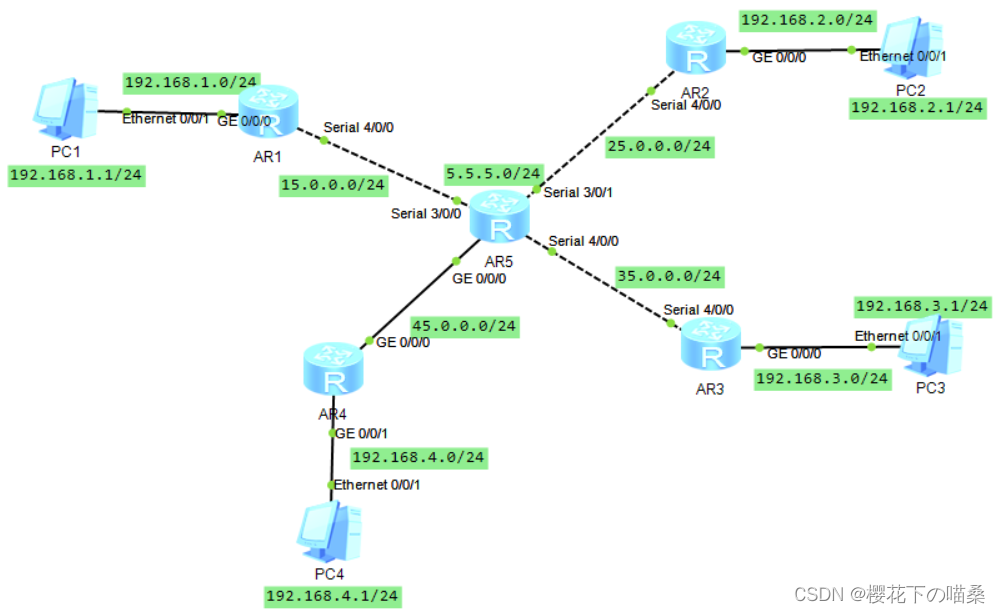

R5 为ISP，直连网段皆为公网地址IP，其余为私有网段，自行分配，详细见下图。
R1 和 R5 之间使用PPP协议的PAP认证，R5 为主认证方
R2 和 R5 之间使用PPP协议的CHAP认证，R5 为主认证方
R3 和 R5 之间使用HDLC协议封装
R1、R2、R3之间构建 MGRE 环境、R1为中心站点NHS；R1、R4之间构建点到点的GRE环境
路由基于RIP获取
私有地址访问公有地址，在R1-R5上配置 NAT

二、操作过程

1. 配置IP地址

配置路由器、PC的IP地址及R5的环回
在这里插入图片描述

命令

[R1]int g 0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.254 24
[R1-GigabitEthernet0/0/0]int s 4/0/0
[R1-Serial4/0/0]ip add 15.0.0.1 24

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.2.254 24
[R2-GigabitEthernet0/0/0]int s 4/0/0
[R2-Serial4/0/0]ip add 25.0.0.1 24

[R3]int g 0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.3.254 24
[R3-GigabitEthernet0/0/0]int s 4/0/0
[R3-Serial4/0/0]ip add 35.0.0.1 24

[R4]int g 0/0/0
[R4-GigabitEthernet0/0/0]ip add 45.0.0.1 24
[R4-GigabitEthernet0/0/0]int g 0/0/1
[R4-GigabitEthernet0/0/1]ip add 192.168.4.254 24

[R5]int s 3/0/0
[R5-Serial3/0/0]ip add 15.0.0.2 24
[R5-Serial3/0/0]int s 3/0/1
[R5-Serial3/0/1]ip add 25.0.0.2 24
[R5-Serial3/0/1]int s 4/0/0
[R5
