总线分类

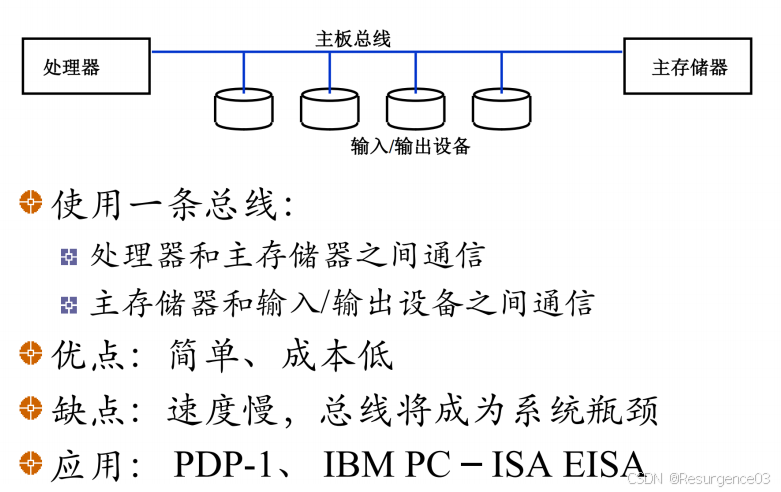

单总线

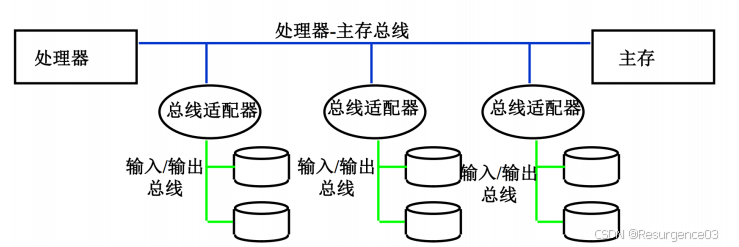

双总线

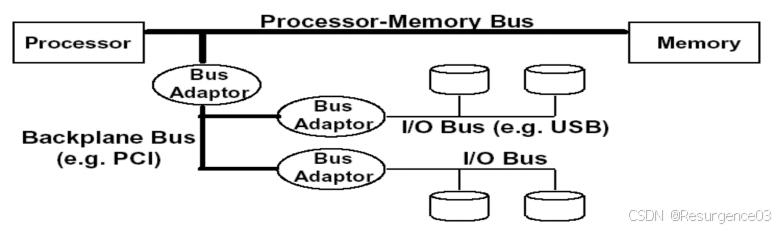

三总线

现代PC采用三总线结构

处理器-主存总线

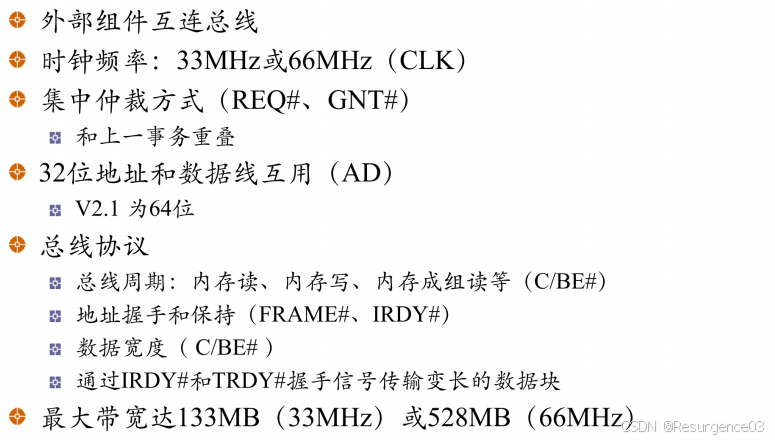

I/O总线
主板总线

总线组成

控制线
数据线
- 可以与地址线复用
地址线

总线事务

从请求总线到完成总线使用的操作序列称为总线事务，它是在一个总线周期中发生的一系列活动。

对于一个主模块的系统
- 发起命令（和地址）
  - 主设备发起事务
- 传输数据
  - 从设备按主设备的读写要求发送或接收数据
一般地

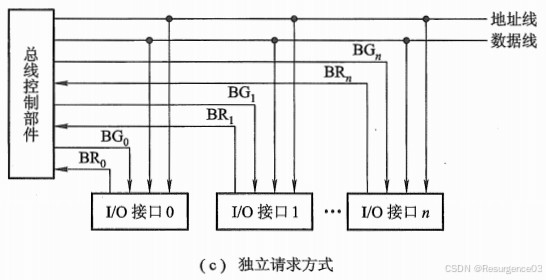

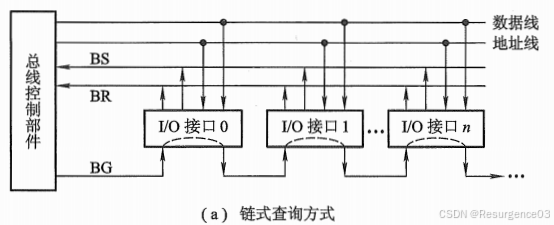

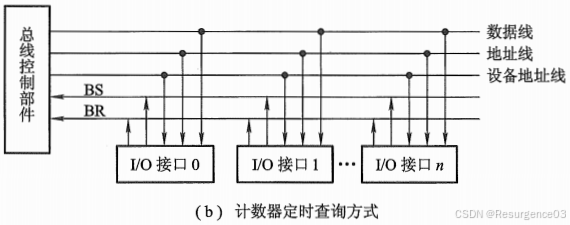

- 申请分配阶段
- 寻址阶段
- 传数阶段
- 结束阶段

性能指标

总线周期：完成一次总线操作的时间
总线宽度：总线中数据线条数，即单次同时传输信息的位数
总线工作频率：单位时间内可以传送数据的次数，一般是时钟周期的倍数
总线带宽：即最大传输率，不考虑地址传送、总线仲裁等所花费的时间，总线在进行数据传输时单位时间内最多可传输的数据量
- - B为总线带宽，常用MB/s
  - F/N是总线工作频率
    - F为总线时钟频率
    - N为完成一次传送需要的时钟周期数
- 增加带宽办法
  - 增加总线宽度
  - 分别设置数据总线和地址总线
  - 采用成组传送（突发）方式
总线定时方式

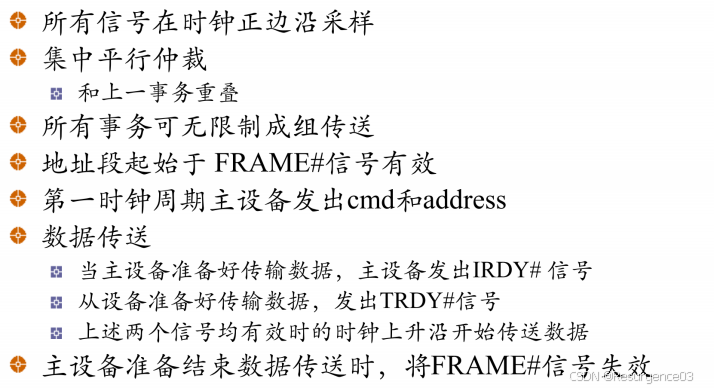

- 同步总线
  - 必须按最慢速度的部件设计时钟周期
    - 适合存取时间相差不大的功能部件间通信
  - 传输协议根据时钟信号制定
    - 例如主设备提出总线请求后5个时钟周期，可以获得是否使用总线的信号
  - 简单
  - 效率较低，总线长度较长时传送波形会变形，导致最快位与最慢位的时间差较大
- 异步总线

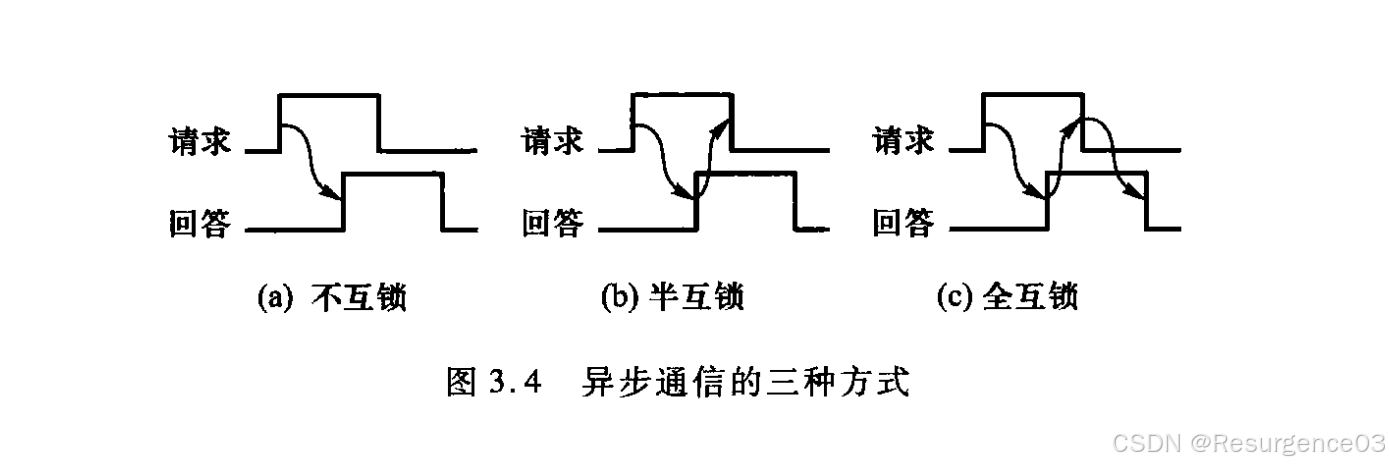

  - 使用握手（应答）协议
  - 总线周期不固定
- 半同步通信
总线传送方式
- 非突发方式
  - 每个传送周期内都先传送地址，再传送数据
- 突发方式
  - 先给出数据块在存储器中的首地址，然后连续传送数据块的后续数据
  - 后续数据地址默认为前面数据地址递推得到
  - 复杂度提高，延长后续总线请求的等待时间（自私）
