从一道题学习打印机流量(RCTF2019-Printer)

本文链接：https://blog.csdn.net/Rick66Ashley/article/details/136640372

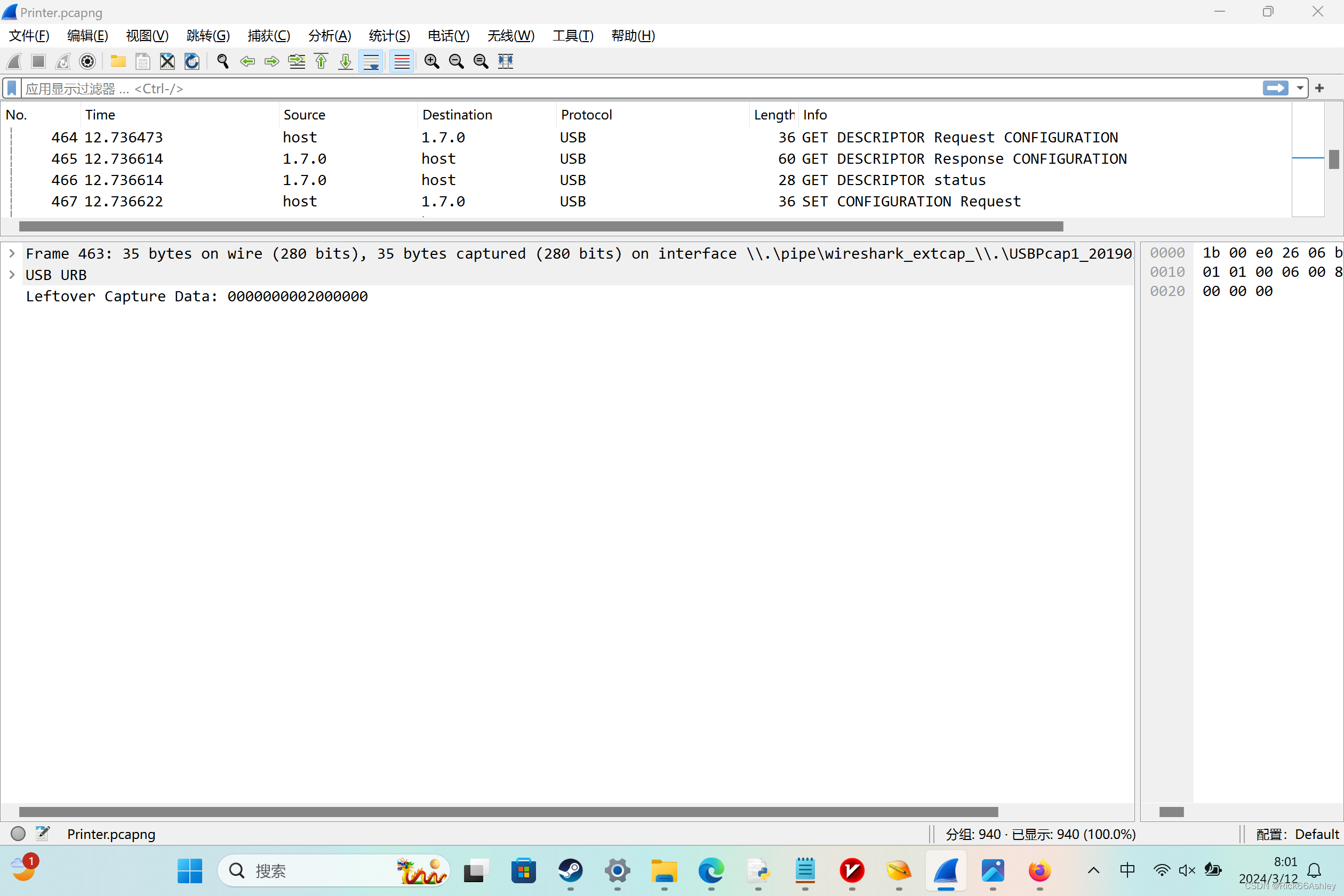

打开流量包以后发现前面全是Interrupt_in类型的输入流量，没有什么发现，看到

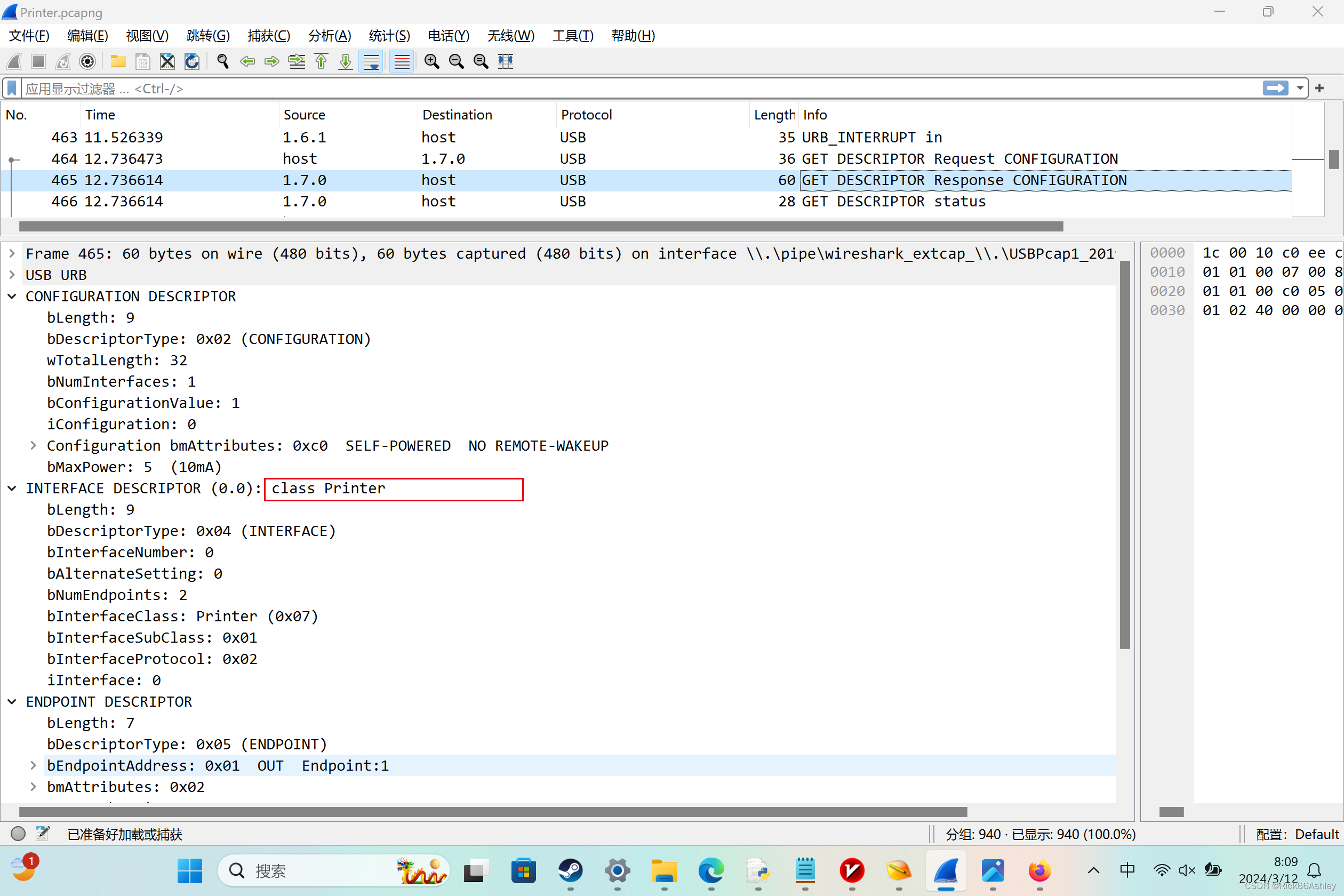

发现GET DESCRIPTOR Request CONFIGURATION，也就是请求获取配置描述符，说明host请求获得1.7.0这个设备的配置信息，作用就是为了和1.7.0连接，再看看1.7.0的返回包Response，发现借口描述符哪里写了1.7.0的类型为printer，所以确定这是打印机流量

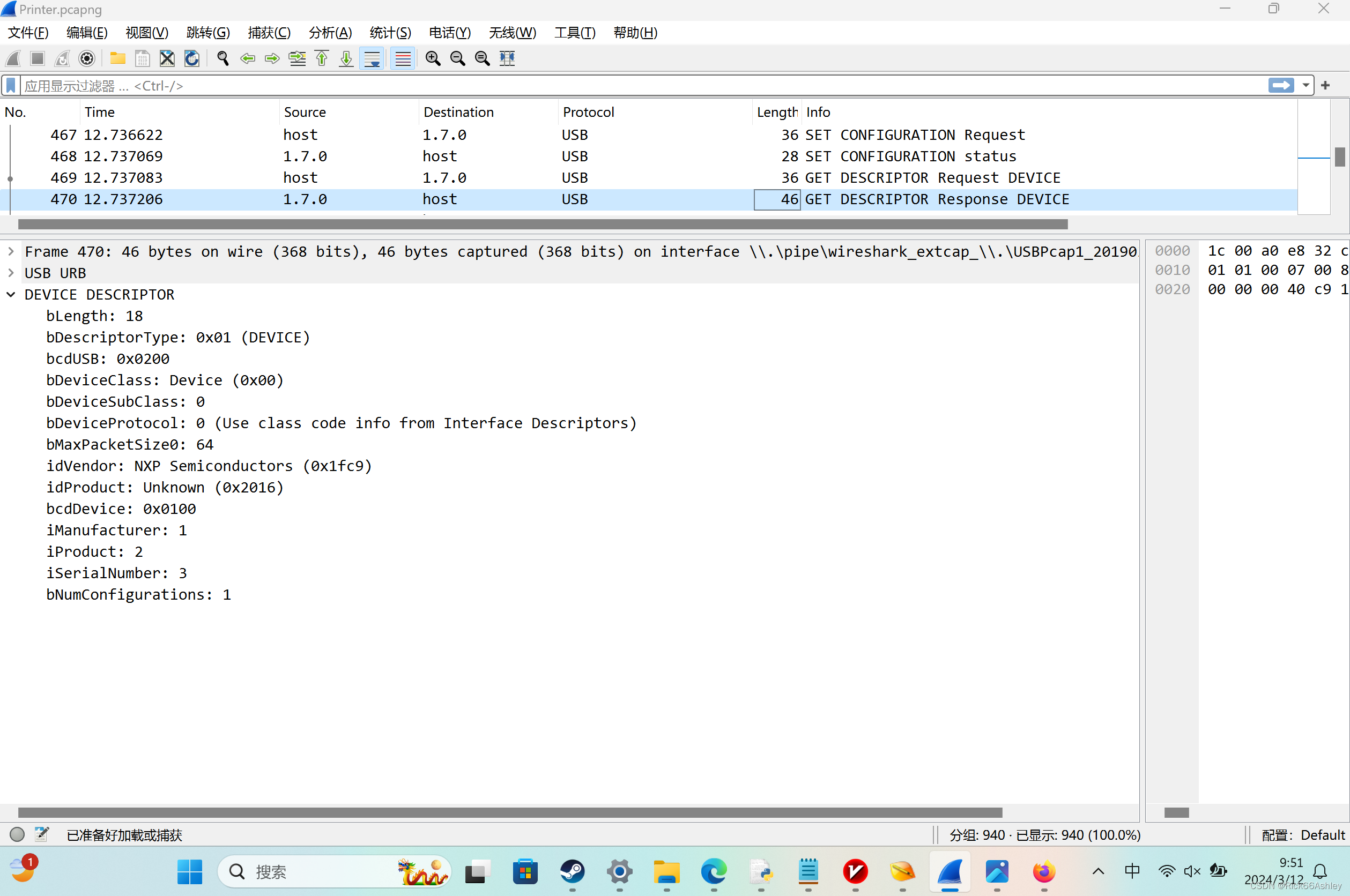

往下看还有一个设备描述符

这里可以获得这些信息：

bLength: 18: 描述符长度，18字节。
bDescriptorType: 0x01 (DEVICE): 描述符类型，表示这是一个设备描述符。
bcdUSB: 0x0200: 表示支持的USB协议版本，这里是USB 2.0。
bDeviceClass: Device (0x00): 设备类别，这里是通用设备，没有特定的类别。
bDeviceSubClass: 0: 设备子类别，没有特定的子类别。
bDeviceProtocol: 0 (Use class code info from Interface Descriptors): 设备协议，表示从接口描述符获取类别信息。
bMaxPacketSize0: 64: 端点0（Control Endpoint）的最大包大小为64字节。
idVendor: NXP Semiconductors (0x1fc9): USB供应商ID，这里是NXP Semiconductors的ID。
idProduct: Unknown (0x2016): 产品ID，这里是未知的产品ID。
bcdDevice: 0x0100: 设备的固件版本号，这里是版本1.0。
iManufacturer: 1: 制造商字符串的索引，通常对应设备描述符中的字符串描述符。

除了设备描述符和配置描述符意外还有这些描述符：

USB 描述符类型包括：

设备描述符（Device Descriptor）：描述整个 USB 设备的基本信息，如 USB 协议版本、设备类别、制造商信息等。
配置描述符（Configuration Descriptor）：描述设备的一个配置，包括该配置的接口数、端点数等信息。
接口描述符（Interface Descriptor）：描述设备的一个接口，包括接口的类别、子类别、协议等信息。
端点描述符（Endpoint Descriptor）：描述设备的一个端点，包括端点的方向、传输类型、最大数据包大小等信息。
其他描述符（Other Descriptors）：用于描述设备的其他特性和功能。

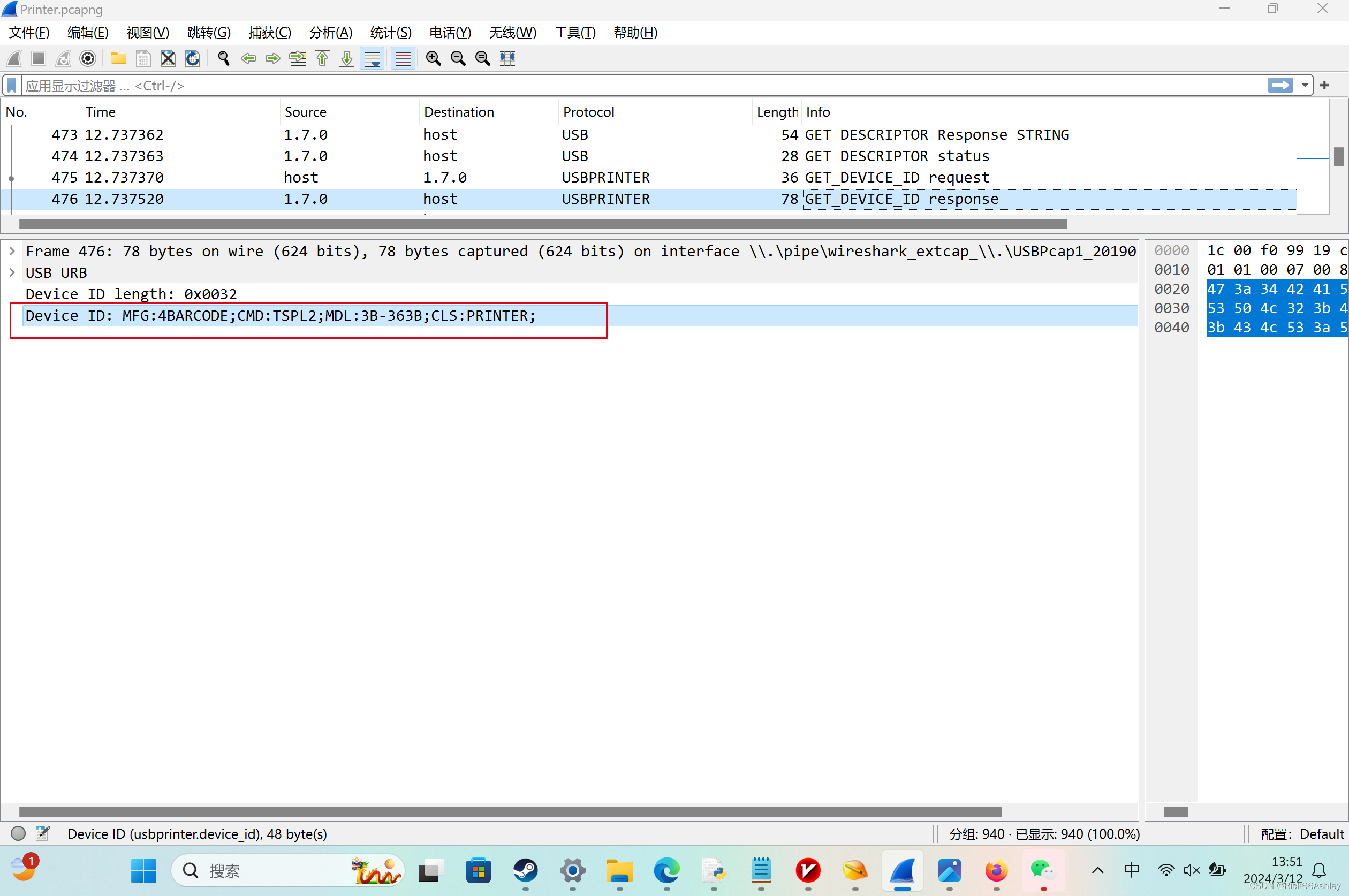

再往下看还能找到设备的ID信息：

1.7.0回显的设备id显示，制造商（MFG）为4BARCODE，查询发现这是一个标签打印机厂商，采用TSPL2协议，产品号码为3B-363B，产品类新为打印机，这也是很有用的信息。

接着剩余往下的主要都是下一个USB设备1.6.0和1.6.1和主机的交互了。

然而我们再下面一堆的输入（INTERRUPT_IN）发现了两个BULK_OUT输出的包，其中一个包的数据特别大，由对包得分析可知，从接口类别InterfaceClass可以看出1.7.1仍然是打印机。

看看包的字节数据发现里面有两个bitmap和一堆bar还有一个set tear on cls 上网查知道这个是tsc条形码打印机的指令

其中bitmap是用来绘制位图，bar是用来绘制黑块的（因为是条形码打印嘛）

BAR x,y,width,height

这个指令就表示在坐标（x,y）处绘制一个宽为width高为height的块

根据数据写一个python脚本绘图

from PIL import Image
barcode_img=Image.new('1',(800,800),color=1)
barcode_pixel=barcode_img.load()
instruction_file=open("BAR.txt","r")
instruction=instruction_file.read().split("\n")
for i in range(len(instruction)):
    instruction[i]=instruction[i].split(",")
for j in range(len(instruction)):
    x,y,width,height=instruction[j]
    for v in range(int(height)):
        for h in range(int(width)):
            tx=int(x)+h
            ty=int(y)+v
            barcode_pixel[tx,ty]=0
barcode_img.show()

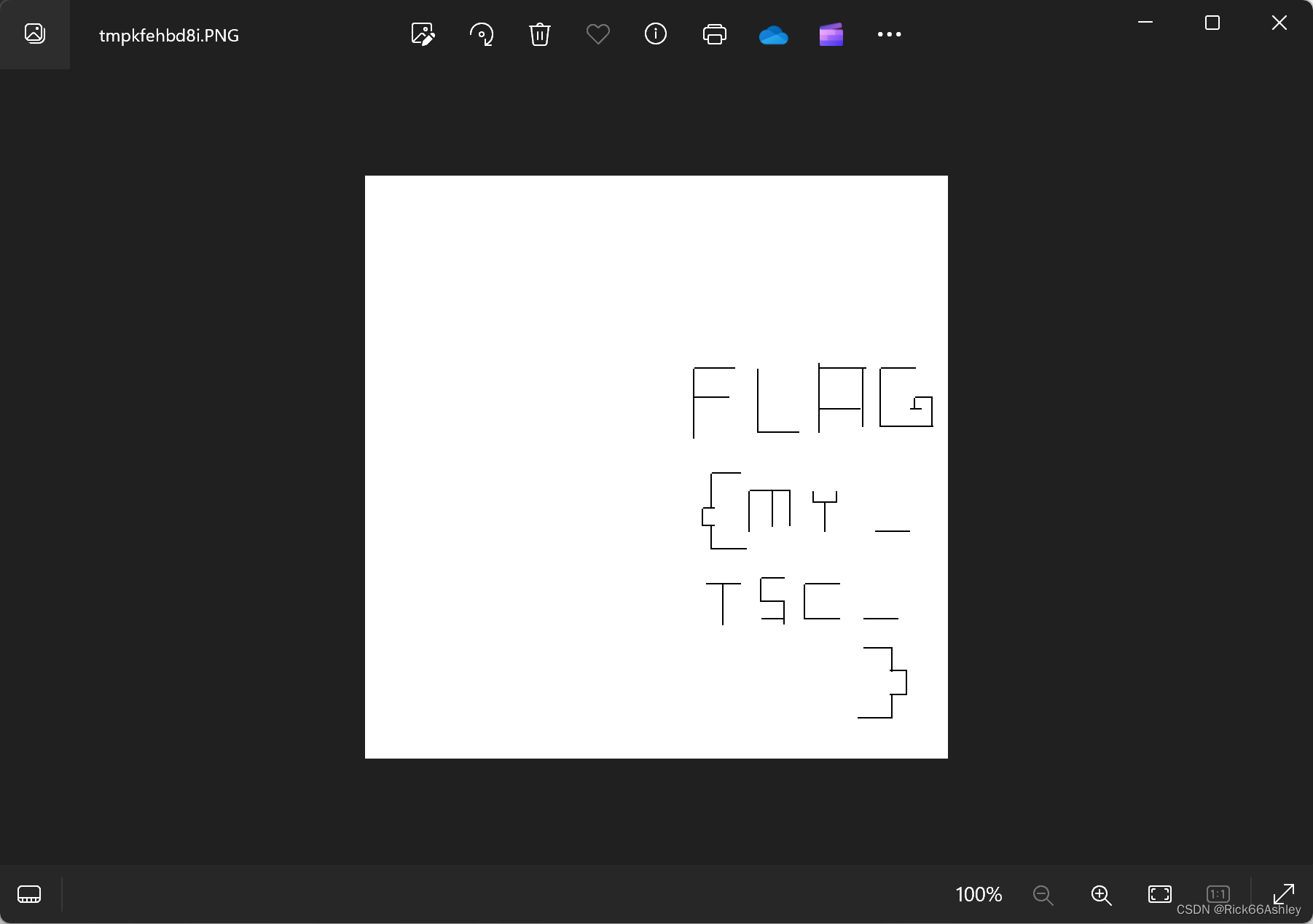

然后画完是这个样子

下一步就是处理那俩bitmap指令，一共是两个图，但是只要一个脚本就够了

BITMAP x,y,width,height,mode,data

(x,y)仍为起点

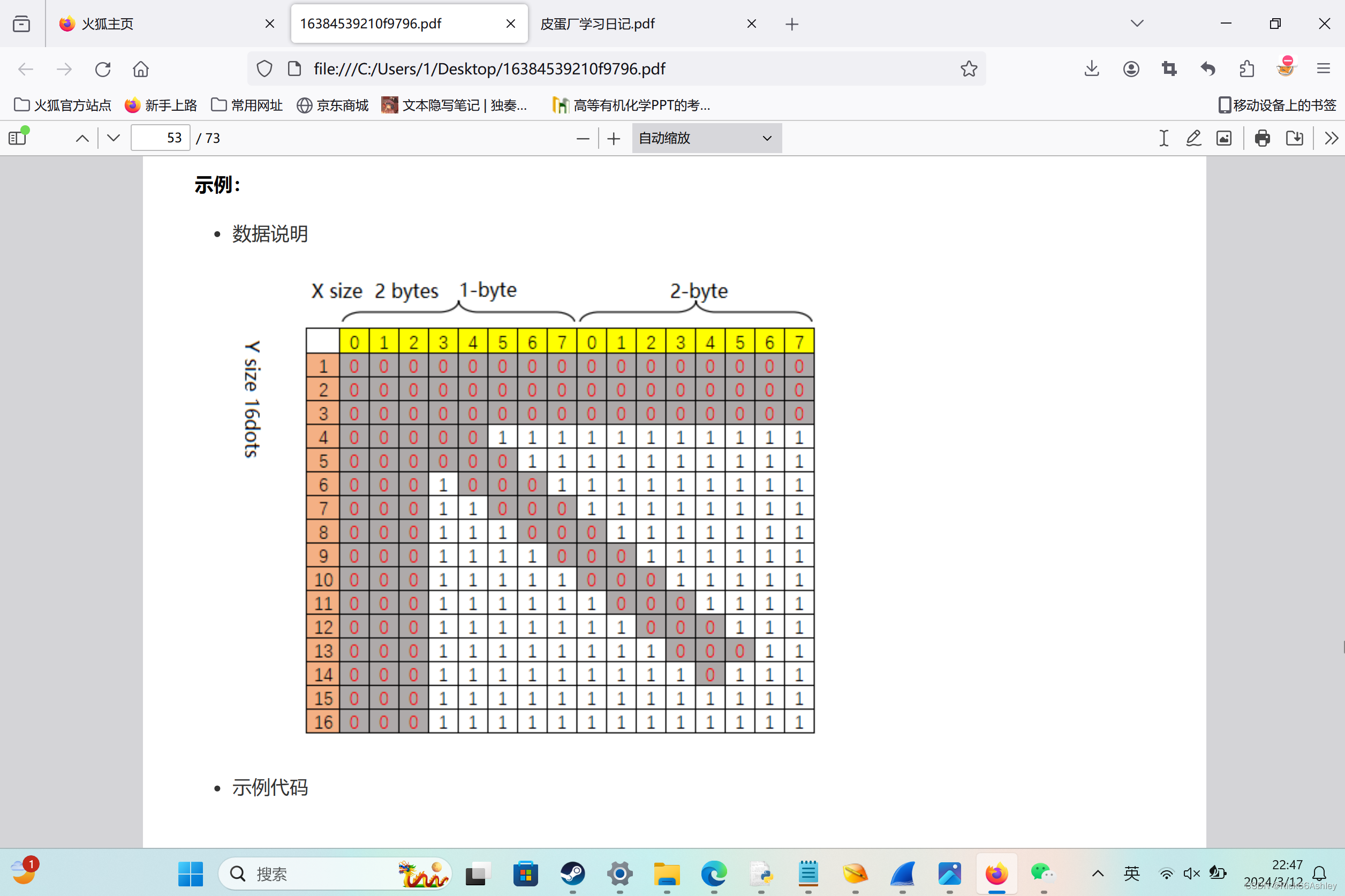

但是需要注意的是width以字节为单位，height则以点为单位，data是要填充的数据，原理图如下（TSPL编程的官方文档）TSPL编程官方文档

然后，填充数据就是如下图的填充方法，这里把字节变成了比特位，0仍然为黑色，1仍然为白色；所以这里是需要把bitmap指令后面的数据手动提出来的，我是复制十六进制，放到010然后二进制复制到文件里面就可以读了

然后脚本如下

from PIL import Image
bitmap_ins1=[138,75,26,48]
bitmap_ins2=[130,579,29,32]
data1_file=open("data1.txt","r")
data1=data1_file.read()
counter=0

bitmap=Image.new("1",(800,800))
bitmap_pixel=bitmap.load()
x,y,width,height=bitmap_ins1
for v in range(height):
    for h in range(8*width):
        tx=x+h
        ty=y+v
        bitmap_pixel[tx,ty]=eval(data1[counter])
        counter+=1
bitmap.show()

分别对两个数据使用这个脚本

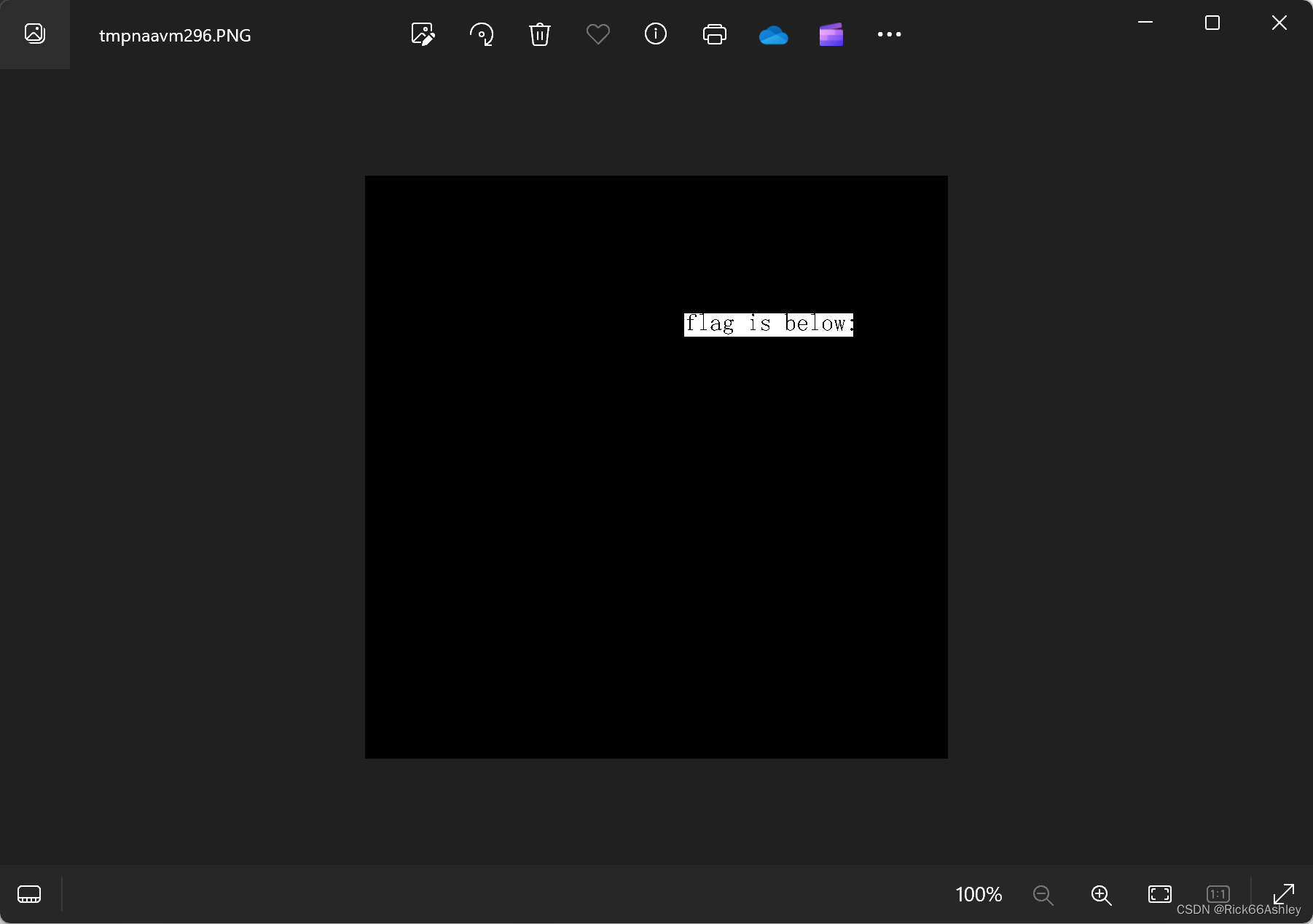

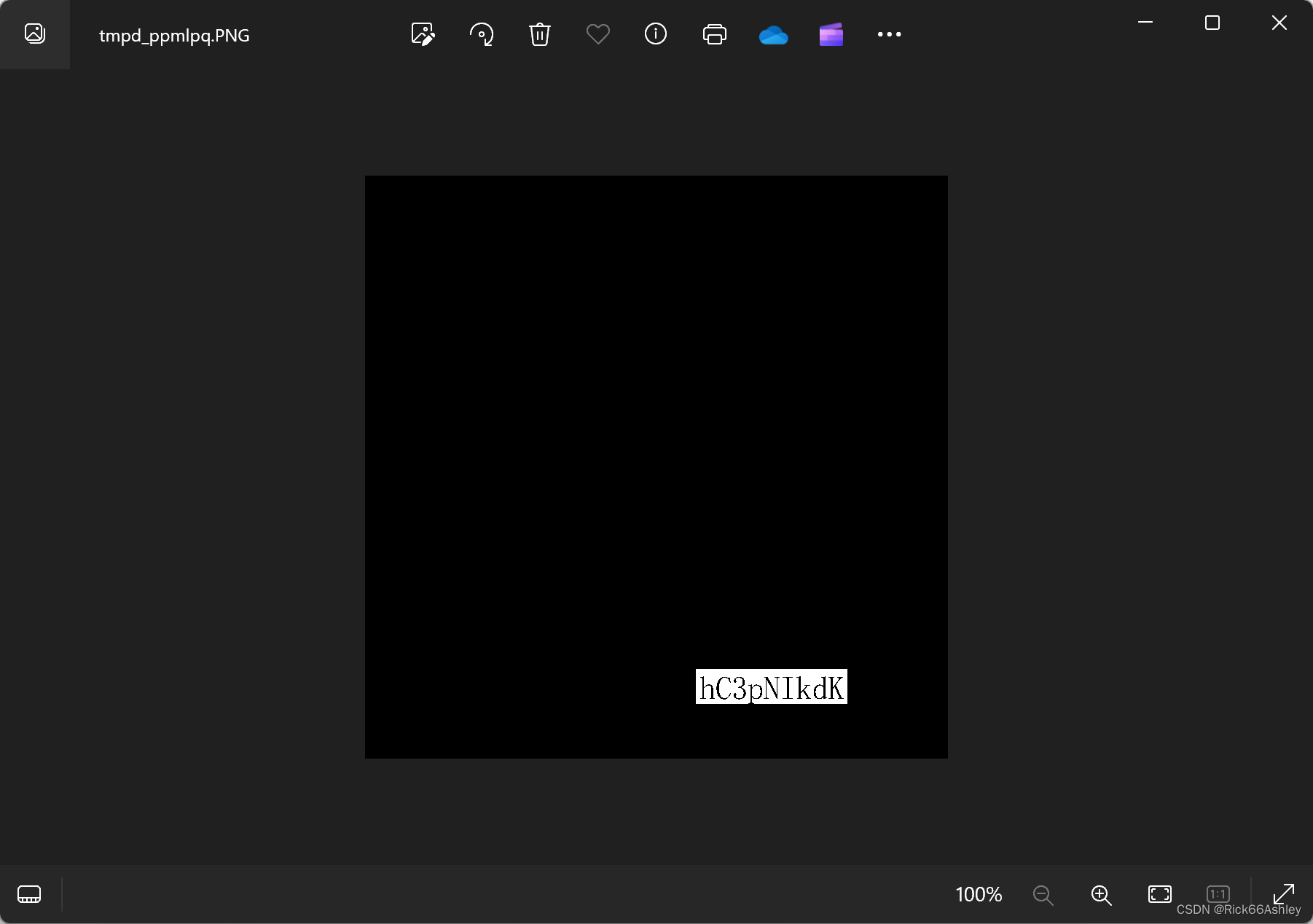

得到：
