1. 什么是 HFP 协议？

看看蓝牙官方的定义先

The Hands-Free Profile (HFP) specification defines a set of functions such that a Mobile Phone can be used in conjunction with a Hands-Free device (e.g., installed in the car or represented by a wearable device such as a headset), with a Bluetooth Link providing a wireless means for both remote control of the Mobile Phone by the Hands-Free device and voice connections between the Mobile Phone and the Hands-Free device.

Compliance with this specification assures interoperability between a Bluetooth enabled Hands-Free device and any Bluetooth equipped Mobile Phone supporting this profile.

也就是说，HFP 协议是蓝牙协议的一种，全称为 Hands-Free Profile。它是一种用于在蓝牙设备之间实现语音通信的协议，主要应用于车载蓝牙系统和耳机等设备。

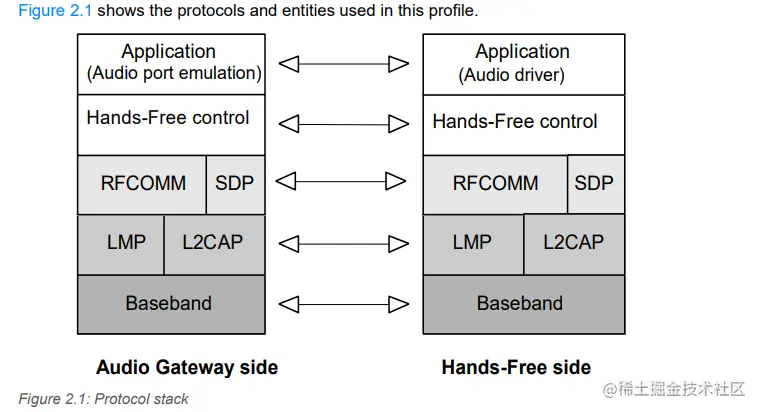

2. HFP 协议的连接流程

1. L2CAP 连接：首先，客户端设备和 HFP 设备需要通过 L2CAP（Logical Link Control and Adaptation Protocol）协议建立连接。L2CAP 是蓝牙协议栈中的一个底层协议，用于提供透明数据通信服务。在 HFP 连接过程中，L2CAP 协议主要用于数据的传输和控制。

2. SDP 查找服务：在 L2CAP 连接建立之后，客户端设备需要通过 SDP（Service Discovery Protocol）协议查找 HFP 设备的服务信息。SDP 协议是蓝牙协议栈中的一个服务发现协议，用于在蓝牙设备之间发现可用的服务。通过 SDP 查找服务，客户端设备可以确定要连接的 HFP 设备是否支持 HFP 协议，并获取 HFP 设备的服务信息。

3. RFCOMM 连接：在确认 HFP 设备支持 HFP 协议后，客户端设备需要通过 RFCOMM（Radio Frequency Communication）协议建立连接。RFCOMM 协议是蓝牙协议栈中的一个串口模拟协议，用于在蓝牙设备之间建立虚拟串口连接。在 HFP 连接过程中，RFCOMM 协议主要用于 HFP 协议栈与蓝牙协议栈之间的数据交换。

4. HFP 协议连接：在 RFCOMM 连接建立之后，客户端设备和 HFP 设备之间就可以开始进行 HFP 协议连接了。HFP 协议栈是蓝牙协议栈中实现 HFP 协议的核心组成部分，它负责处理与 HFP 相关的音频编解码、通话控制、音量控制等功能，保证了蓝牙设备之间的语音通信质量和流畅度。通过 HFP 协议栈，客户端设备和 HFP 设备之间可以进行通话管理和音频传输等功能。

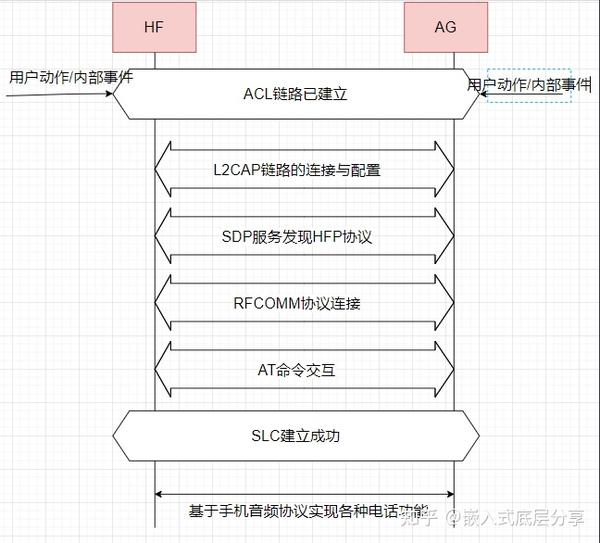

HF侧和AG侧进行连接通信具体流程如下图：

手机的音频的连接AG和HF侧都可以发起，连接过程中的消息交互及流程大体相同。上图的SLC（Service Level Connection）建立代表HFP连接成功。

3. HFP 协议的特点

HFP 协议主要有以下几个特点：

• 支持语音通信：HFP 协议主要用于在蓝牙设备之间实现语音通信，可以使得人们在驾车或者其他需要双手空闲的情况下，通过蓝牙设备实现通信。

• 音频编码：HFP 协议支持多种音频编码格式，如 CVSD、mSBC 等，可以根据具体的应用场景选择适合的编码方式。

• 通话控制：HFP 协议还支持通话控制，包括接听、挂断、拒接等功能，方便用户进行通话管理。

• 兼容性：HFP 协议是蓝牙协议中的一种标准协议，广泛应用于各种车载蓝牙系统和耳机等蓝牙设备之间的通信中，具有很高的兼容性。

4. HFP 协议的应用场景

HFP 协议主要应用于以下场景：

• 车载蓝牙系统：驾驶人员可以通过蓝牙连接手机，实现免提接听电话、语音拨号等功能，提高了驾驶安全性。

• 蓝牙耳机：通过蓝牙连接手机，实现无线语音通信，方便用户进行通话。

• 蓝牙手表：通过蓝牙连接手机，实现来电提醒、语音通话等功能，方便用户进行通信。

5. 在 Android 源码中的 HFP

在 Android 源码中，HFP 协议的实现主要涉及到以下几个方面：

1. 蓝牙管理器（Bluetooth Manager）：Android 系统通过蓝牙管理器实现对蓝牙设备的管理，包括扫描设备、连接设备、断开设备等操作。在 HFP 协议的应用场景中，蓝牙管理器通过蓝牙连接手机和车载蓝牙系统等设备，实现免提接听电话、语音拨号等功能。

2. 蓝牙音频服务（Bluetooth Audio Service）：蓝牙音频服务是 Android 系统中专门用于管理蓝牙音频的服务，其中包括了 HFP 协议的实现。在蓝牙耳机等设备连接到手机后，蓝牙音频服务通过 HFP 协议实现了音频的传输和控制，包括接听、挂断、拒接等功能。

3. HFP 模块（HFP Module）：HFP 模块是蓝牙音频服务中实现 HFP 协议的核心模块。它负责处理与 HFP 相关的音频编解码、通话控制、音量控制等功能，保证了蓝牙设备之间的语音通信质量和流畅度。HFP 模块通过与蓝牙管理器和蓝牙音频服务的交互，实现了与蓝牙设备之间的通信和控制。

4. 蓝牙电话应用（Bluetooth Phone Application）：蓝牙电话应用是 Android 系统中专门用于处理与蓝牙电话相关的操作的应用程序。它通过与蓝牙音频服务和 HFP 模块的交互，实现了免提接听电话、语音拨号、通话记录等功能。

具体涉及到的类有：

类名	功能
BluetoothHeadset	用于与 HFP 设备之间进行连接和通信，提供了连接和断开连接、通话控制、音频传输等功能
BluetoothHeadsetClient	BluetoothHeadset 的客户端，提供了更全面的 HFP 操作支持，包括拒接来电、通话转移、远程音量控制等功能
BluetoothHeadsetService	BluetoothHeadset 和 BluetoothHeadsetClient 的服务类，负责管理 HFP 连接和状态，并提供了 HFP 操作的回调接口
HeadsetStateMachine	BluetoothHeadsetService 内部的状态机，用于处理 HFP 连接和状态的变化
BluetoothHandsfree	Android 系统中 HFP 协议栈的核心模块，负责处理与 HFP 相关的音频编解码、通话控制、音量控制等功能，保证了蓝牙设备之间的语音通信质量和流畅度

结语

HFP 协议是蓝牙协议中的一种标准协议，主要应用于车载蓝牙系统和耳机等设备的语音通信中。它支持多种音频编码格式和通话控制功能，具有很高的兼容性和灵活性，是实现蓝牙语音通信的重要手段之一。
