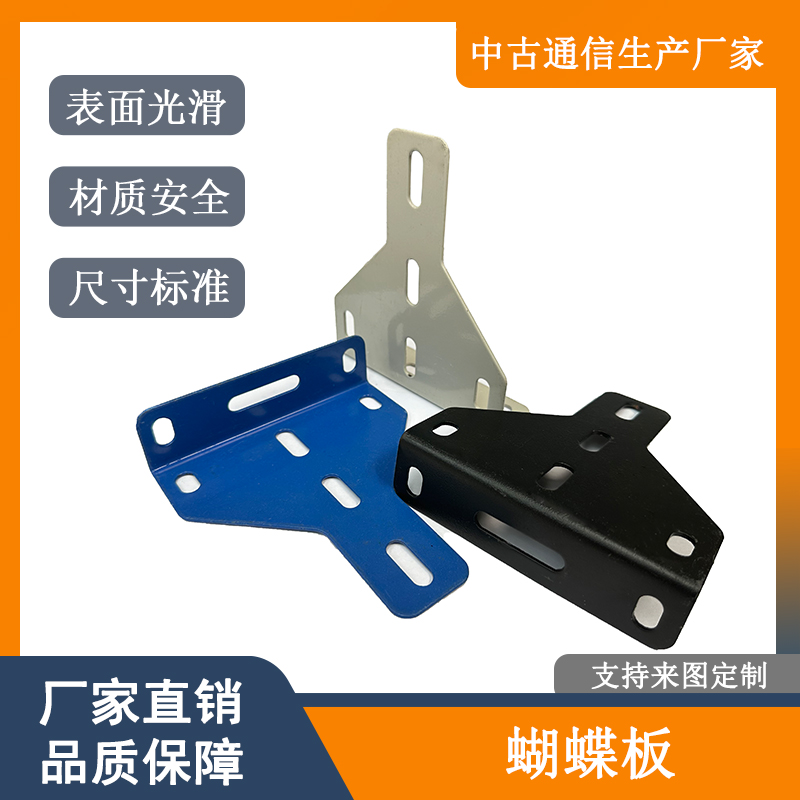

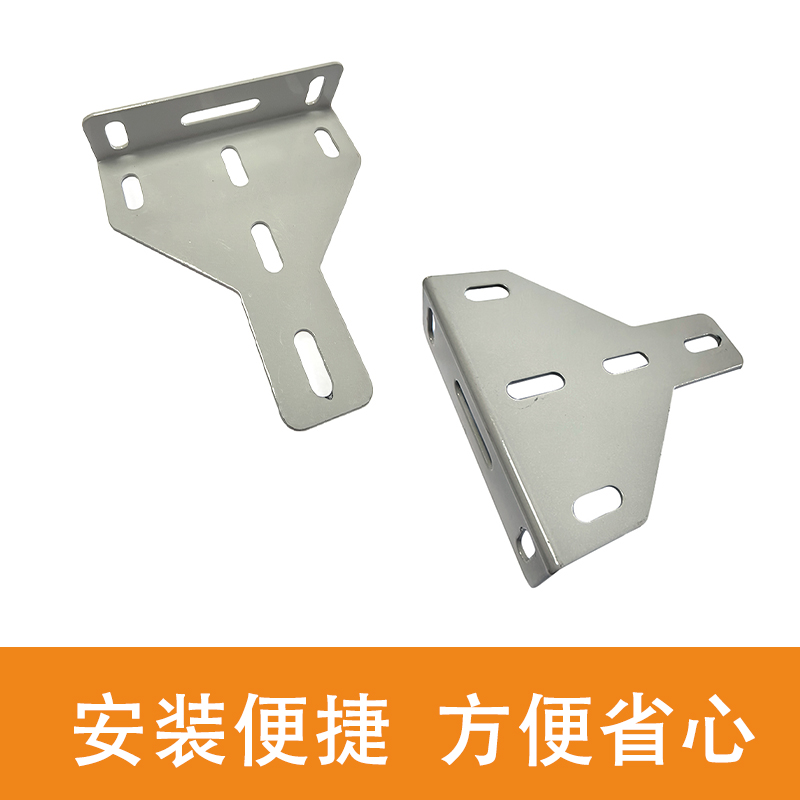

T型蝴蝶板(通常指U型钢的一种特殊连接或加固构件)在机房走线架、工业支架、建筑结构等领域广泛应用,因其独特的结构设计和材料特性,具有以下显著优势:
一、结构稳定性强
1. 高承载能力
T型蝴蝶板与U型钢组合后,形成稳定的框架结构,能够承受较大的垂直和水平载荷。
-
数据支持:采用Q235或更高强度钢材的T型蝴蝶板,单点承重可达 50-100kg,适用于高密度线缆敷设场景。
-
抗变形能力:T型设计分散应力,比普通平板减少 30% 的弯曲风险。
-
2. 抗震抗冲击
-
动态载荷测试表明,T型蝴蝶板在 8级地震模拟 中位移量<2mm,符合GB/T 3098.1标准。
-
适用于机房、地铁等对振动敏感的环境。
二、安装便捷高效
1. 模块化设计
-
免焊接:通过螺栓或卡扣固定,单点安装时间仅需 1-2分钟,比传统焊接工艺节省 80% 工时。
-
可拆卸重组:支持后期扩容或布局调整,拆卸后部件可重复使用,材料损耗率低于 5%。
2. 兼容性强
-
适配多种U型钢规格(如 41×21mm、60×30mm),并可搭配 网格桥架、梯级桥架 使用。
-
提供 腰形孔设计,允许±3mm微调,兼容施工误差。
-
三、成本与维护优势
1. 降低综合成本
成本项 | T型蝴蝶板方案 | 传统焊接方案 | 节省比例 |
---|---|---|---|
人工成本 | ¥20/米(普通工人) | ¥100/米(焊工) | 80% |
材料损耗 | 3%(标准件直装) | 15%(切割余料) | 80% |
后期维护 | 螺栓拆卸即可 | 需切割替换 | 90% |
2. 长寿命与低维护
-
防腐处理:表面热镀锌(锌层≥80μm)或喷塑,耐盐雾腐蚀 3000小时 以上,适用于潮湿/工业环境。
-
免涂装:出厂即带防护层,无需定期补漆。
四、应用场景广泛
1. 数据中心与机房
-
优势:开放式结构利于散热,降低机房空调能耗 20%。
-
案例:某银行数据中心采用T型蝴蝶板走线架,布线容量提升 40%。
2. 工业与仓储
-
重型承载:支持AGV小车轨道、货架系统,动态负载达 200kg/m。
-
快速部署:适合工厂生产线改造(如汽车制造车间)。
3. 通信基建
-
5G基站:轻量化(重量仅为角钢的 1/3),减少铁塔荷载。
-
光伏支架:耐候性强,适应-30℃~80℃温差。
五、对比传统连接方式
指标 | T型蝴蝶板 | 焊接连接 | 铸造法兰 |
---|---|---|---|
安装速度 | ★★★★★(5分钟/件) | ★★(30分钟/件) | ★★★(15分钟/件) |
结构强度 | ★★★★(均匀受力) | ★★★★★(依赖焊工) | ★★★(易脆裂) |
可调整性 | ★★★★★(灵活拆卸) | ★(不可逆) | ★★★★(有限调整) |
综合成本 | ★★★★(省人工) | ★★(高人工+耗材) | ★★★(模具费高) |
六、选型建议
-
材质优先:选择 热镀锌 或 不锈钢 版本,确保防腐性能。
-
负载匹配:根据线缆/设备重量选择厚度(1.5mm~3.0mm)。
-
认证齐全:核查 ISO 9001 质量管理体系认证及 防火检测报告(如GB/T 9978)。
总结
T型蝴蝶板(U型钢)凭借 高稳定性、快装快拆、低成本维护 三大核心优势,成为现代机房、工业及通信项目的优选解决方案。其模块化设计尤其适合需要频繁升级的场景,未来在绿色数据中心、智能工厂等领域渗透率将持续提升。
