路由器不直接连接主机的原因是因为接口不够

路由器直接连主机的接口要配网关地址，主机只能和直连的路由器ping通

一、概念区分

路由：为数据报的转发，提供具体的路径信息

路由器：提供路由，进行数据转发

路由表：提供具体的路由信息

Destination/Mask：表示此路由的网络地址与网络掩码

Protocol：路由的协议类型，路由器通过什么协议获得该路由的

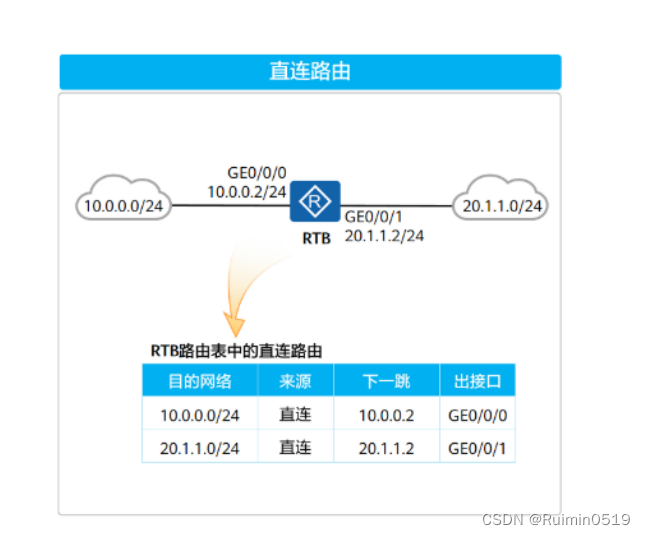

直连路由：直连接口所在网段的路由，由设备自动生成，产生条件：物理接口、协议双up

静态路由：由网络管理员手动配置的路由条目

动态路由：路由器通过动态路由协议（如：ospf、rip、IS-IS等）学习到的路由

preference：表示路由协议的优先级（0-255）/数值越小，优先级越高

常见的路由类型的默认优先级：

直连路由：0

静态路由：60

动态路由：rip：100

ospf：内部路由：10，外部路由：150

cost：路由开销，当到达同一目的地的多条具有相同的路由优先级时，路由开销最小的将成为当前的最优路由。

常用度量值：跳数、带宽、时延等

NetHop：表示对于本路由而言，到达该路由指向的目的网络的下一跳地址。该字段指明了数据转发的下一个设备。

interface：表示此路由的出接口，指明数据将从本路由器的哪个接口转发出去

在现实的网络中，网速越高，cost值越小

二、路由转发过程

路由转发流程

D: 40.0.1.2/24 S:10.0.1.2/24+数据

直连路由转发：

非直连路由转发

路由匹配原则：

（1）最长掩码匹配原则

（2）缺省匹配

（3）无法匹配则丢弃

三、静态路由

定义：由网络管理员手动配置，适用于拓扑结构简单并且稳定的小型网络。

格式：ip route-static 目标网络子网掩码下一跳

静态路由的优先级一样，去往的目的地一样，那么它们互为等价电路，可以相互备份又可以实现负载

（1）缺省路由：

如果报文的目的地址不能与路由表的任何目的地址相匹配，那么该报文将选取缺省路由进行转发。

ip route-static 0.0.0.0 0 下一跳

缺省路由一般用于企业网络出口，配置一条缺省路由让出口设备能够转发前往intemet上任意地址的IP报文

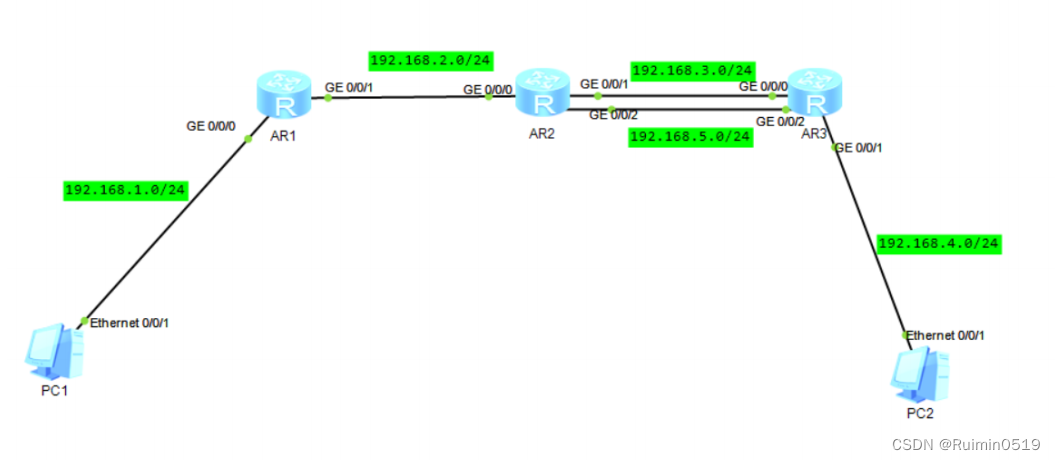

（2）等价路由：

去往同一目的的路由，来源相同，开销相同，优先级相同，下一跳不同

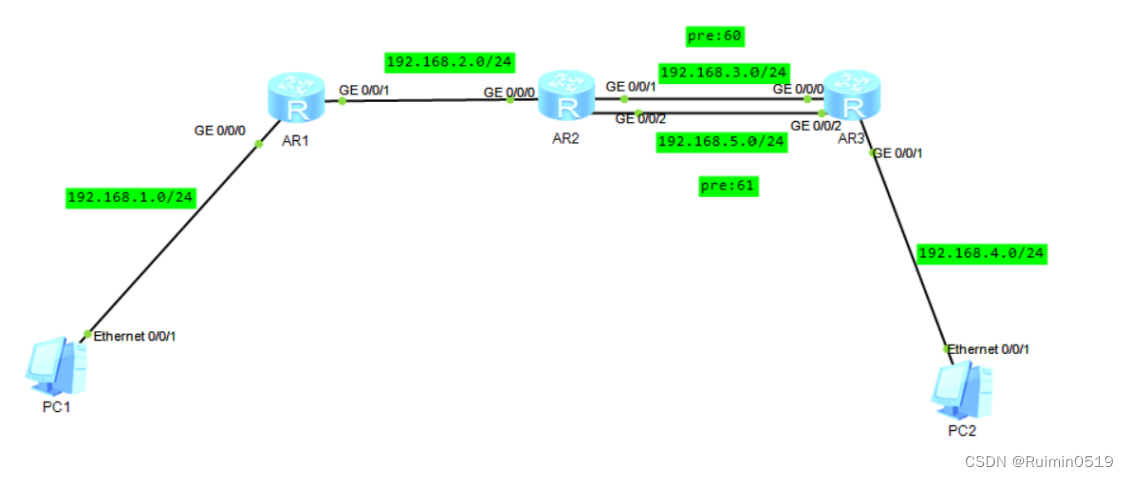

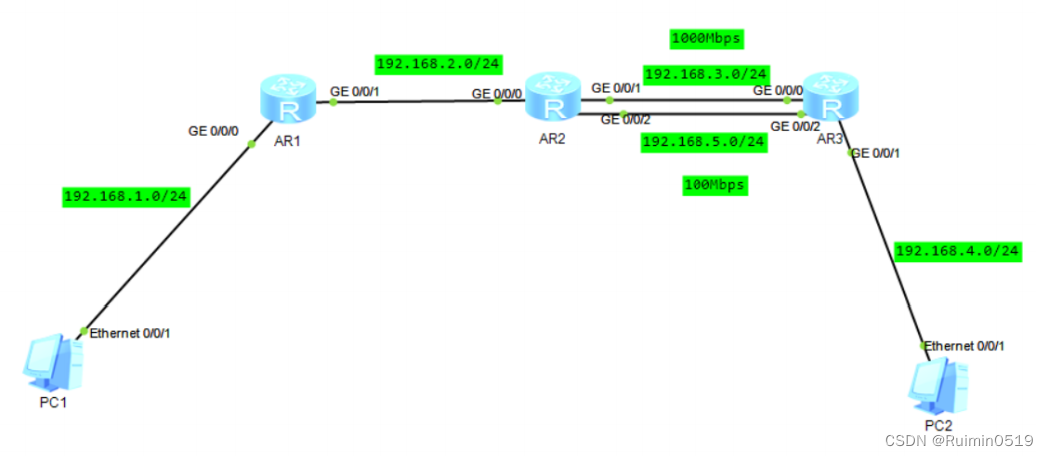

（3）浮动路由：

去往同一目的的路由，来源相同，开销不相同，优先级相同，下一跳不同

去往同一目的的路由，来源相同，开销相同，优先级不同，下一跳不同

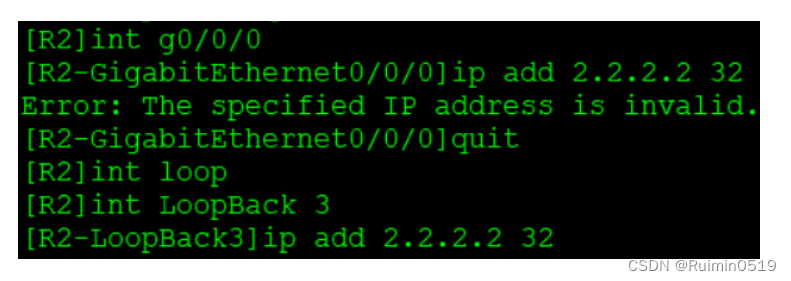

（4）环回口：一个路由器上有1024个环回接口，可以增加路由器的接口数量，可以接1.0 2.0但不能接1.1 2.1

R2]interface LoopBack ?

<0-1023> LoopBack interface number

[R2]interface LoopBack 0

[R2-LoopBack0]ip address 192.168.1.1 24

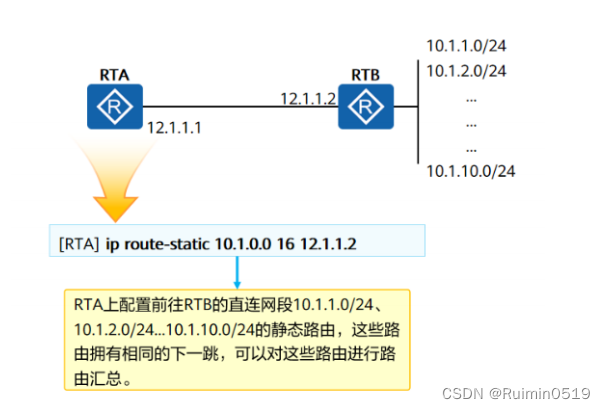

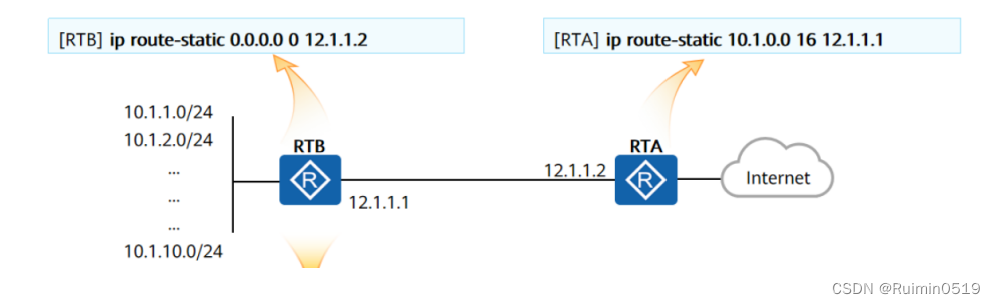

（5）路由汇总：（去相同，去不同）

一组具有相同前缀的路由汇聚成一条路由，从而达到减小路由表规模以及优化设备资源利用率的目的

ip route-static 10.1.1.0 24 12.1.1.2

汇总后：ip route-static 10.1.0.0/20

ip route-static 10.1.0.0 20 12.1.1.2

（6）黑洞路由：空接口（防环命令）（null0）

路由汇总不精确产生环路问题

ip route-static 10.1.0.0 20 12.1.1.2

ip route-static 10.1.0.0 20 null0

目标网段：10.1.30.0/24

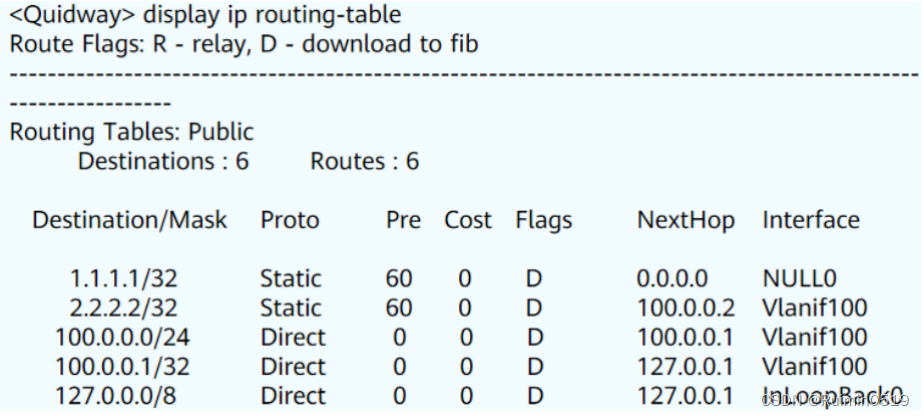

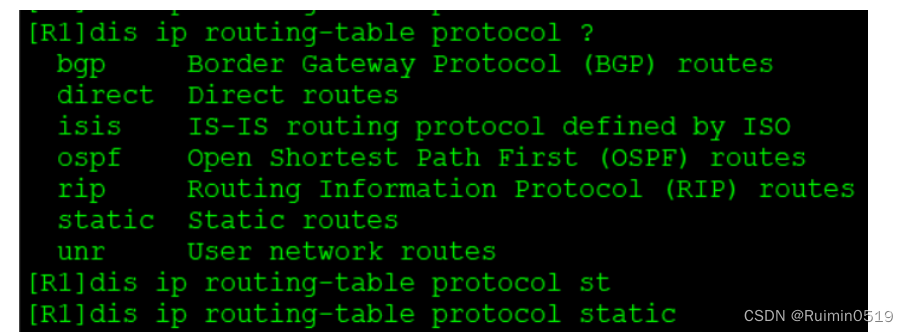

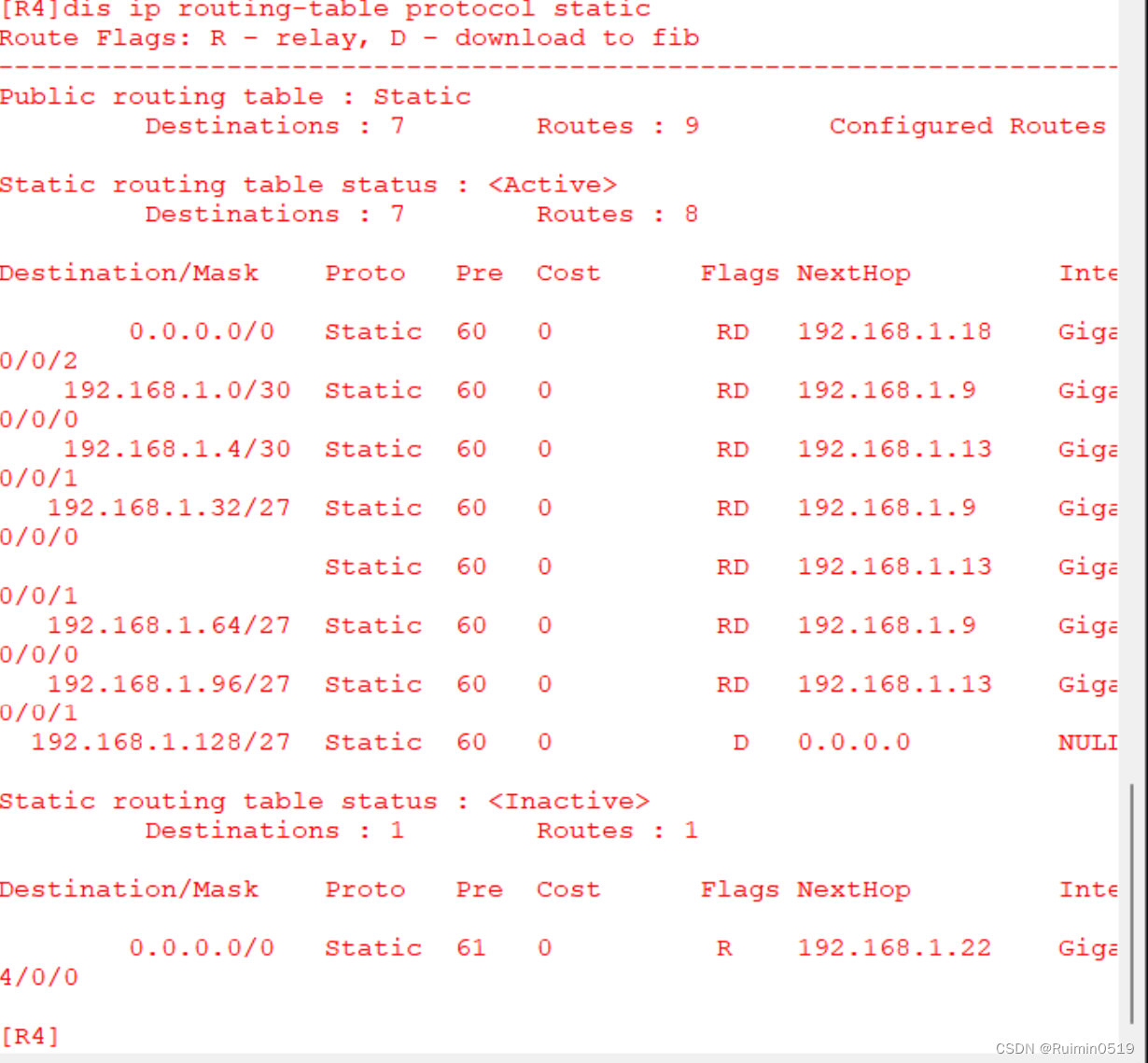

[R1]dis ip routing-table 查询本设备的路由表

[R4]ip route-static 0.0.0.0 0 192.168.1.22 preference 61 更改路由条目的优先级

实验：静态路由

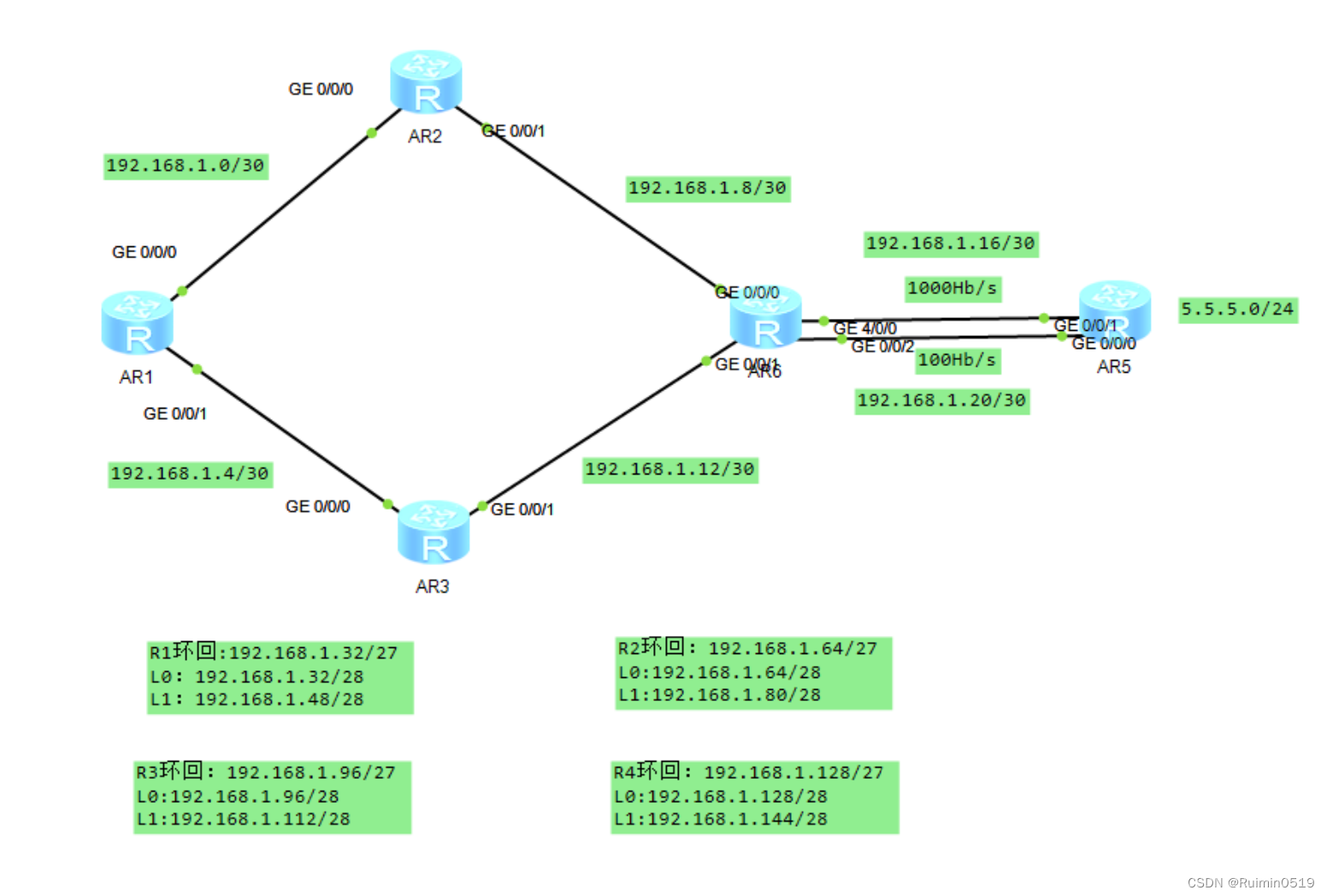

实验拓扑

实验需求

1.除了R5的环回地址固定5.5.5.0/24，其他网段基于192.168.1.0/24进行合理划分；
2.R1-R4每个路由器存在两个环回接口，模拟PC，地址也在192.168.1.0/24网络内；
3.R1-R4不能直接编写到达5.5.5.0/24的静态路由，但依然可以访问；
4.全网可达，尽量减少每台路由器路由条目数量，避免环路；
5.R4与R5间，正常1000M链路通信，故障时自动改为100M；

三、实验步骤

1、首先划分网段

192.168.1.0/24 划分5个大网段

（1）192.168.1.0000 0000-----192.168.1.0/27----6条链路

192.168.1.0000 0000-----192.168.1.0/30
192.168.1.0000 0100-----192.168.1.4/30
192.168.1.0000 1000-----192.168.1.8/30
192.168.1.0000 1100-----192.168.1.12/30
192.168.1.0001 0000-----192.168.1.16/30
192.168.1.0001 0100-----192.168.1.20/30
192.168.1.0001 1000
192.168.1.0001 1100

（2）192.168.1.0010 0000-----192.168.1.32/27----R1环回口

192.168.1.0010 0000----192.168.1.32/28---L0

192.168.1.0011 0000----192.168.1.48/28---L1

（3）192.168.1.0100 0000-----192.168.1.64/27----R2环回口

192.168.1.0100 0000----192.168.1.64/28---L0

192.168.1.0101 0000----192.168.1.80/28---L1

（4）192.168.1.0110 0000-----192.168.1.96/27----R3环回口

192.168.1.0110 0000----192.168.1.96/28---L0

192.168.1.0111 0000----192.168.1.112/28---L1

（5）192.168.1.1000 0000-----192.168.1.128/27----R4环回口

192.168.1.1000 0000----192.168.1.128/28---L0

192.168.1.1001 0000----192.168.1.144/28---L1

（6）192.168.1.1010 0000-----192.168.1.160/27

（7）192.168.1.1100 0000-----192.168.1.192/27

（8）192.168.1.1110 0000-----192.168.1.224/27

2、配置IP地址部分和环回口地址

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 30

Jun 19 2023 01:34:16-08:00 R1 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP

on the interface GigabitEthernet0/0/0 has entered the UP state.

[R1-GigabitEthernet0/0/0]int g0/0/1

[R1-GigabitEthernet0/0/1]ip add 192.168.1.5 30

Jun 19 2023 01:34:45-08:00 R1 %%01IFNET/4/LINK_STATE(l)[3]:The line protocol IP

on the interface GigabitEthernet0/0/1 has entered the UP state.

[R1-GigabitEthernet0/0/1]quit

[R1]int lo

[R1]int LoopBack 0

[R1-LoopBack0]ip add 192.168.1.33 28

[R1-LoopBack0]q

[R1]int lo

[R1]int LoopBack 1

[R1-LoopBack1]ip add 192.168.1.49 28

[R1-LoopBack1]q

[R2]int g0/0/0

[R2-GigabitEthernet0/0/0]ip add 192.168.1.1 30

Jun 19 2023 01:44:38-08:00 R2 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP

on the interface GigabitEthernet0/0/0 has entered the UP state.

[R2-GigabitEthernet0/0/0]

[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 30

[R2-GigabitEthernet0/0/0]int g0/0/1

[R2-GigabitEthernet0/0/1]ip add 192.168.1.9 30

Jun 19 2023 01:46:18-08:00 R2 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP

on the interface GigabitEthernet0/0/1 has entered the UP state.

[R2-GigabitEthernet0/0/1]q

[R2]int lo

[R2]int LoopBack 0

[R2-LoopBack0]ip add 192.168.1.65 28

[R2-LoopBack0]q

[R2]int lo

[R2]int LoopBack 1

[R2-LoopBack1]ip add 192.168.1.81 28

[R2-LoopBack1]q

[R3]int g0/0/0

[R3-GigabitEthernet0/0/0]ip add 192.168.1.13 30

Jun 19 2023 01:52:12-08:00 R3 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP

on the interface GigabitEthernet0/0/0 has entered the UP state.

[R3-GigabitEthernet0/0/0]int g0/0/1

[R3-GigabitEthernet0/0/1]ip add 192.168.1.6 30

Jun 19 2023 01:52:36-08:00 R3 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP

on the interface GigabitEthernet0/0/1 has entered the UP state.

[R3-GigabitEthernet0/0/1]q

[R3]int lo

[R3]int LoopBack 0

[R3-LoopBack0]ip add 192.168.1.97 28

[R3-LoopBack0]q

[R3]int lo

[R3]int LoopBack 1

[R3-LoopBack1]ip add 192.168.1.113 28

[R3-LoopBack1]q

[R4]int g0/0/0

[R4-GigabitEthernet0/0/0]ip add 192.168.1.10 30

Jun 19 2023 01:59:31-08:00 R4 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP

on the interface GigabitEthernet0/0/0 has entered the UP state.

[R4-GigabitEthernet0/0/0]int g0/0/1

[R4-GigabitEthernet0/0/1]ip add 192.168.1.14 30

Jun 19 2023 02:00:01-08:00 R4 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP

on the interface GigabitEthernet0/0/1 has entered the UP state.

[R4-GigabitEthernet0/0/1]int g0/0/2

[R4-GigabitEthernet0/0/2]ip add 192.168.1.17 30

[R4-GigabitEthernet0/0/2]

Jun 19 2023 02:00:35-08:00 R4 %%01IFNET/4/LINK_STATE(l)[2]:The line protocol IP

on the interface GigabitEthernet0/0/2 has entered the UP state.

[R4-GigabitEthernet0/0/2]int g4/0/0

[R4-GigabitEthernet4/0/0]ip add 192.168.1.21 30

[R4-GigabitEthernet4/0/0]

Jun 19 2023 02:01:08-08:00 R4 %%01IFNET/4/LINK_STATE(l)[3]:The line protocol IP

on the interface GigabitEthernet4/0/0 has entered the UP state.

[R4-GigabitEthernet4/0/0]q

[R4]int lo

[R4]int LoopBack 0

[R4-LoopBack0]ip add 192.168.1.129 28

[R4-LoopBack0]q

[R4]int lo

[R4]int LoopBack 1

[R4-LoopBack1]ip add 192.168.1.145 28

[R4-LoopBack1]q

[R5]int g0/0/0

[R5-GigabitEthernet0/0/0]ip add 192.168.1.18 30

Jun 19 2023 02:04:27-08:00 R5 %%01IFNET/4/LINK_STATE(l)[0]:The line protocol IP

on the interface GigabitEthernet0/0/0 has entered the UP state.

[R5-GigabitEthernet0/0/0]int g0/0/1

[R5-GigabitEthernet0/0/1]ip add 192.168.1.22 30

Jun 19 2023 02:04:58-08:00 R5 %%01IFNET/4/LINK_STATE(l)[1]:The line protocol IP

on the interface GigabitEthernet0/0/1 has entered the UP state.

[R5-GigabitEthernet0/0/1]q

[R5]int lo

[R5]int LoopBack 0

[R5-LoopBack0]ip add 5.5.5.5 24

[R5-LoopBack0]q

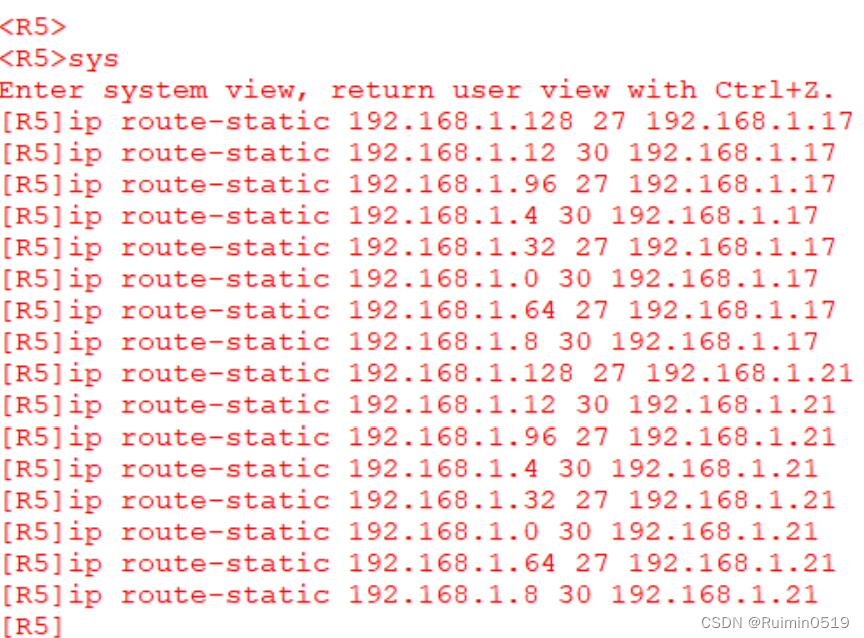

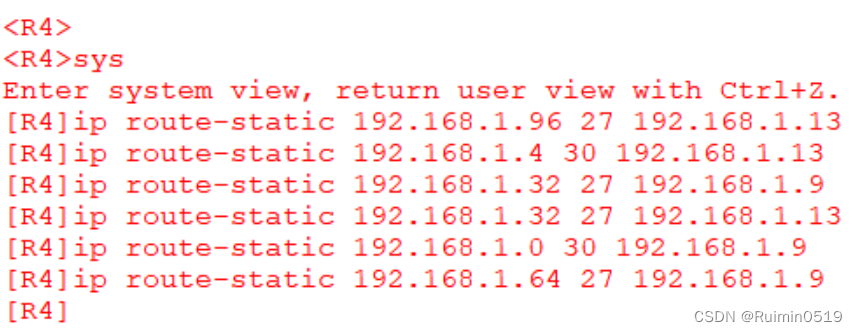

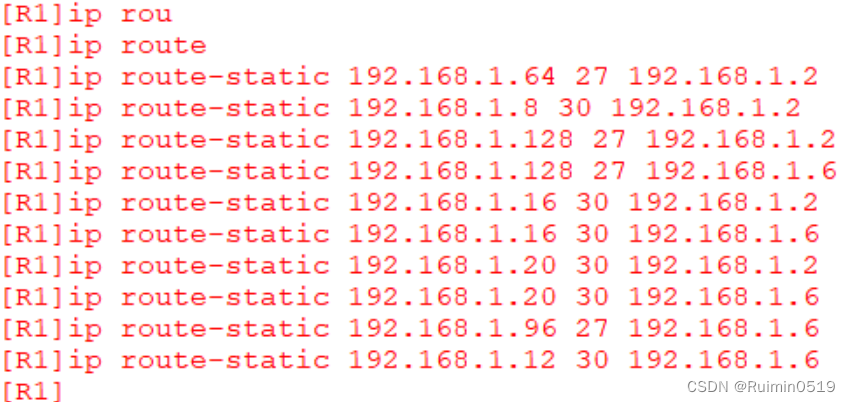

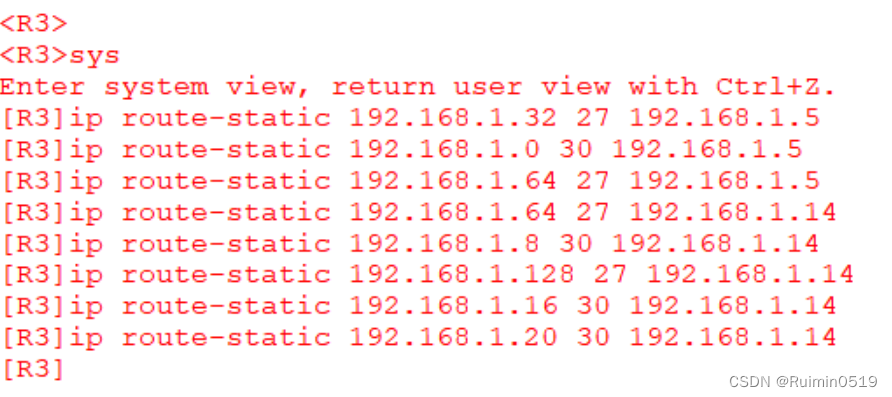

3、设置静态路由

分别给R1、R2、R3、R4、R5设置静态电路，按顺时针的方向

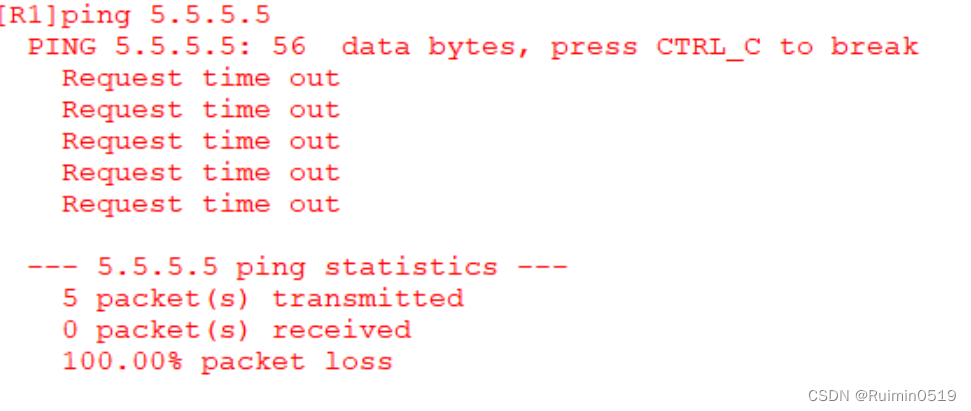

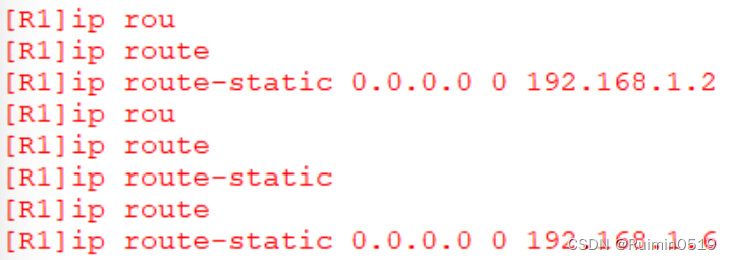

但R1、R2、R3、R4都需要给R5一条缺省路由，若不给则

正常来说不管在那个路由器上要都是能通的

所以要分别配缺省路由

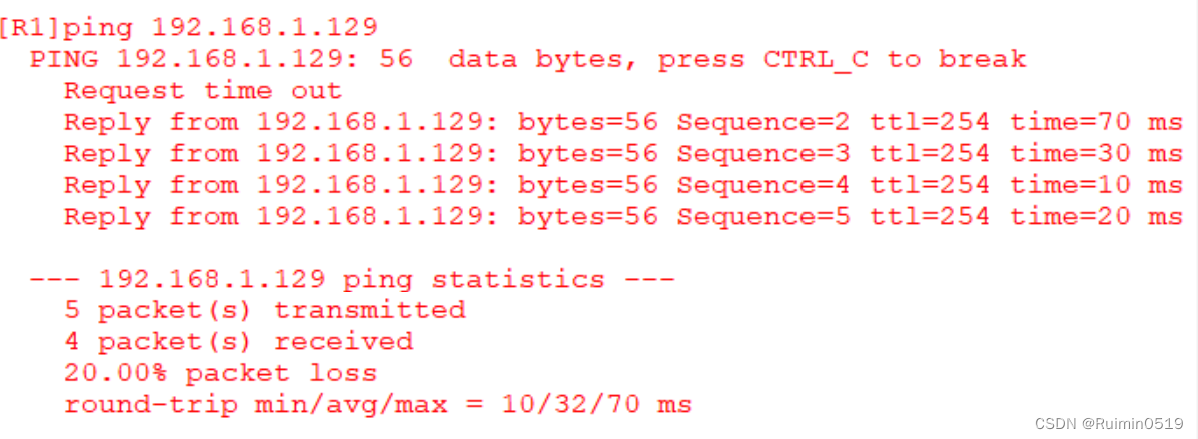

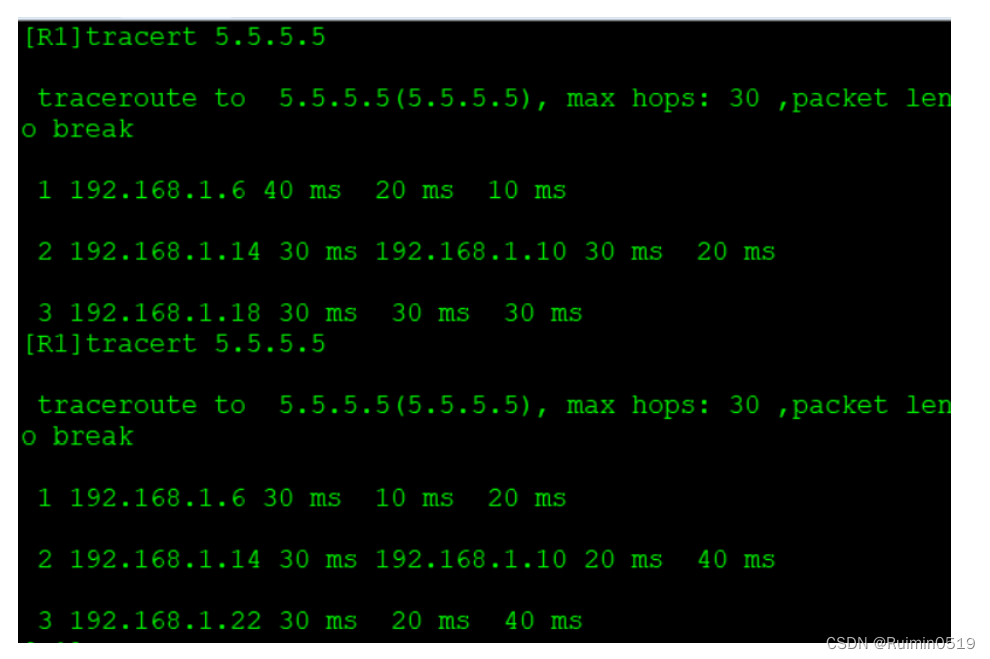

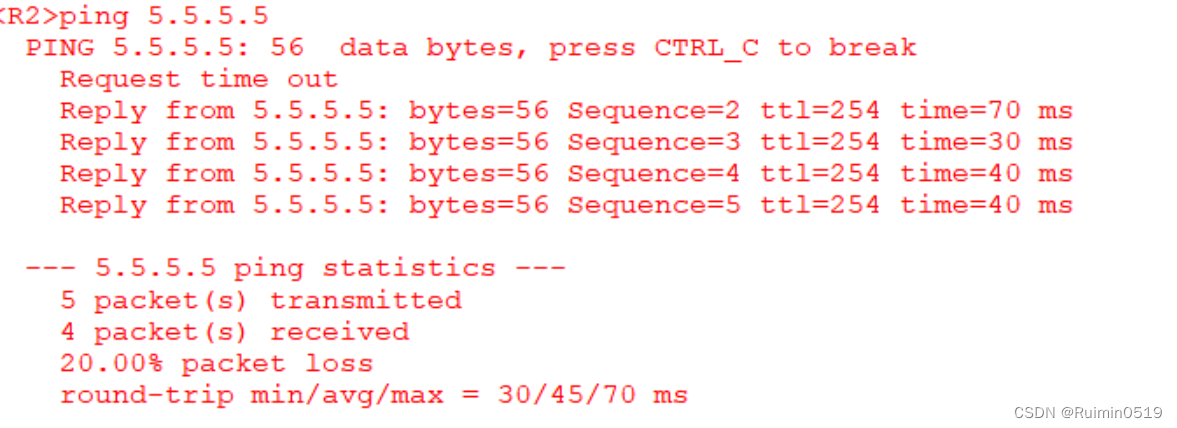

能成功ping出5.5.5.5后就达到了全网通

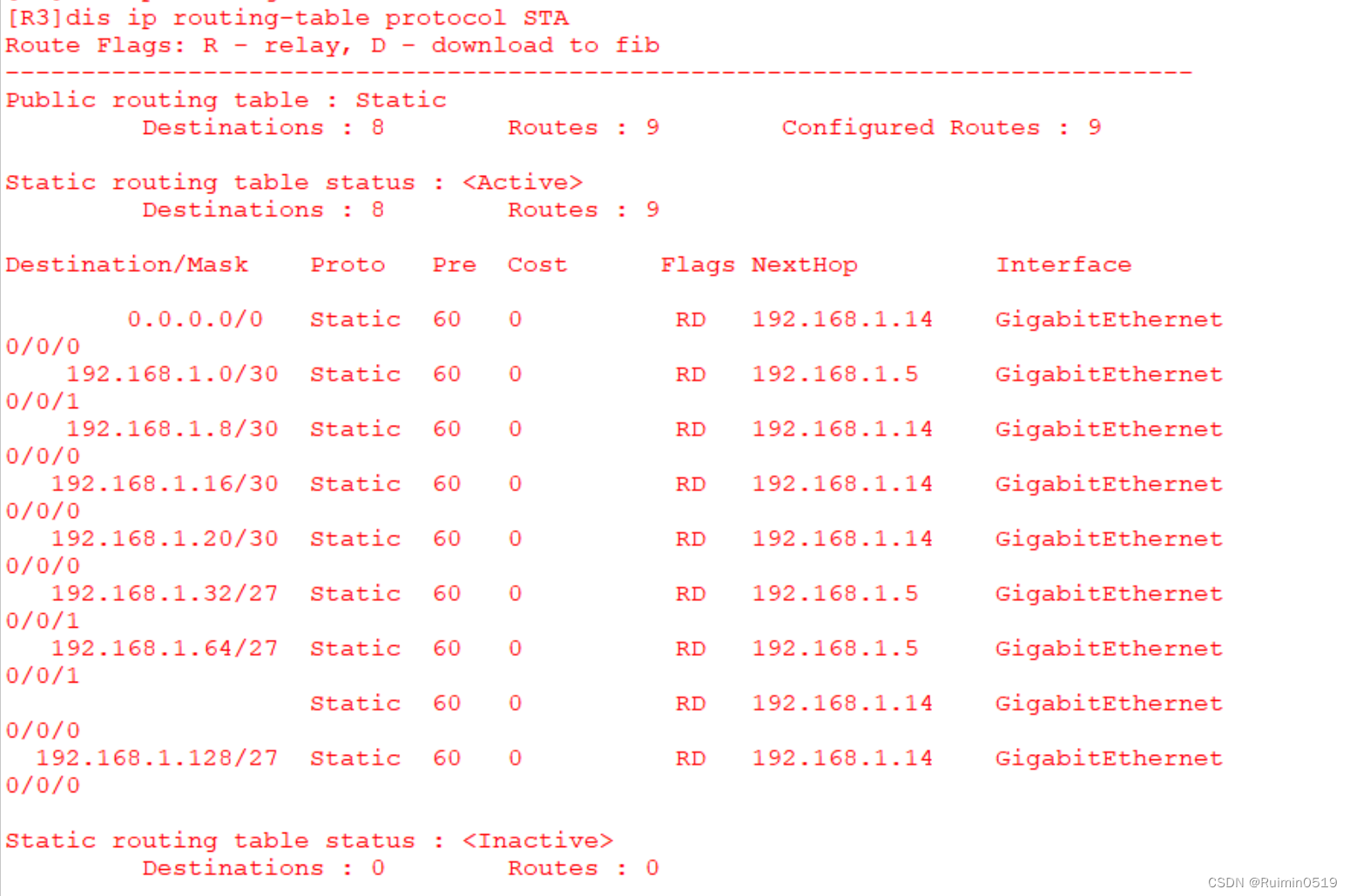

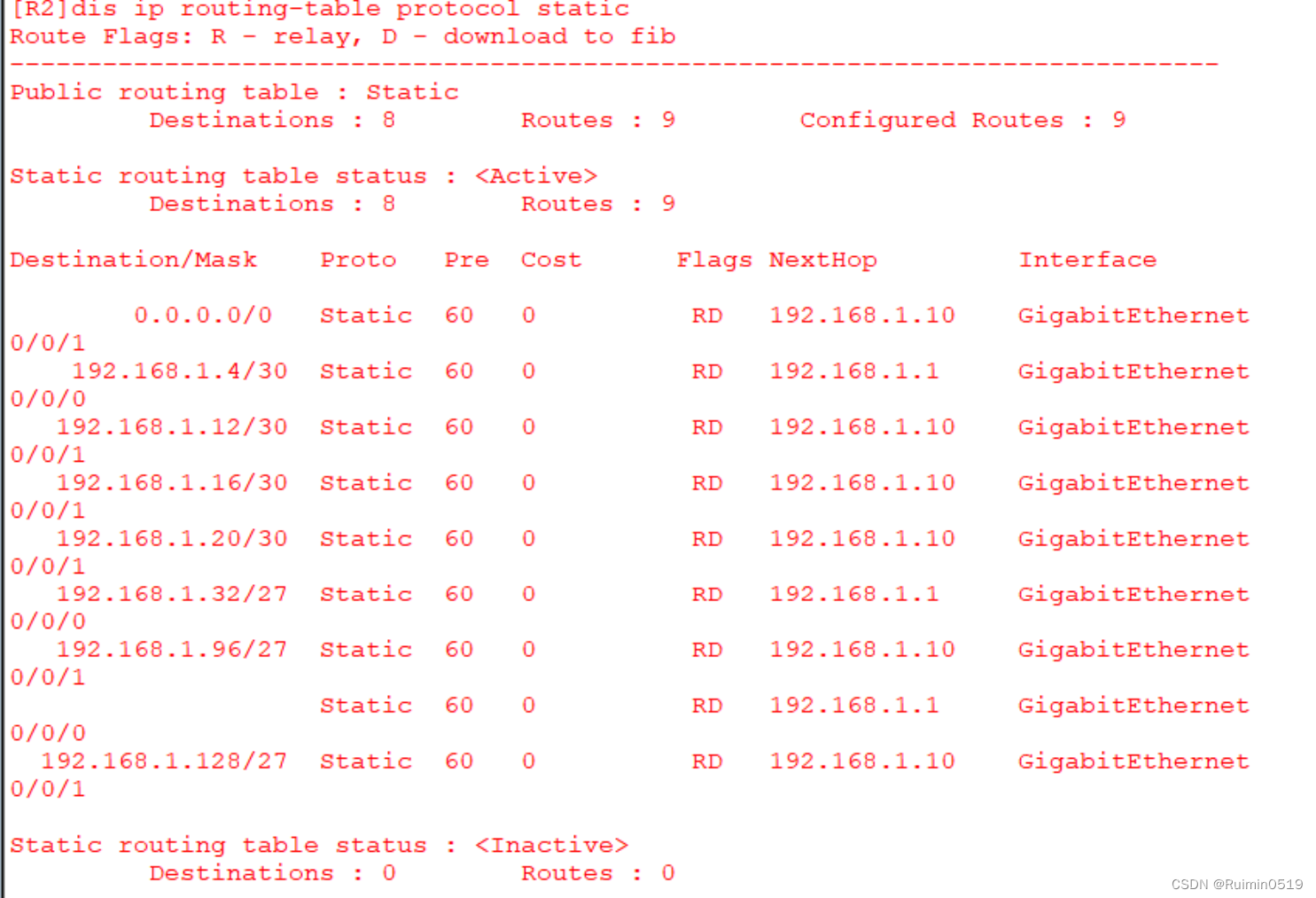

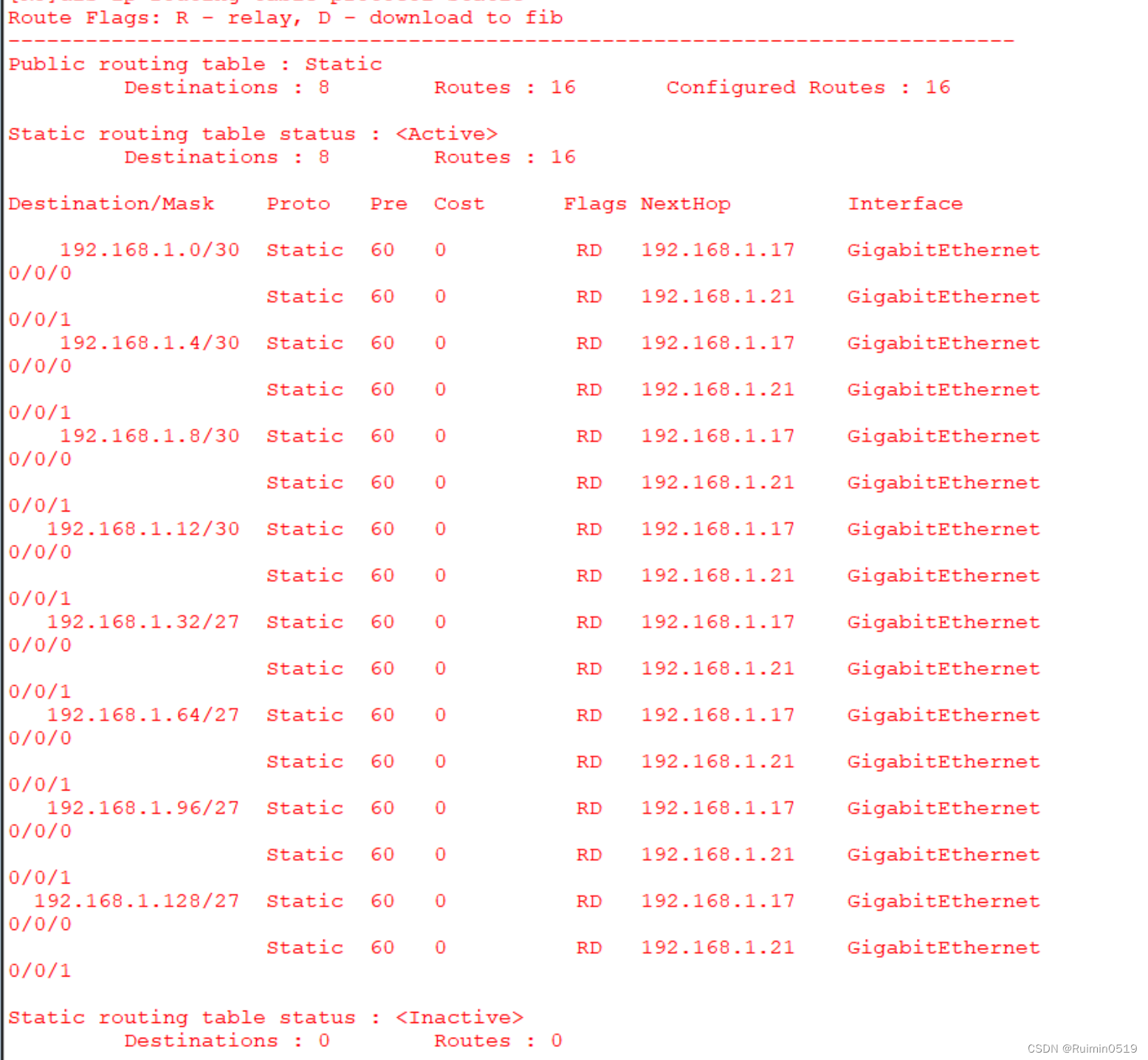

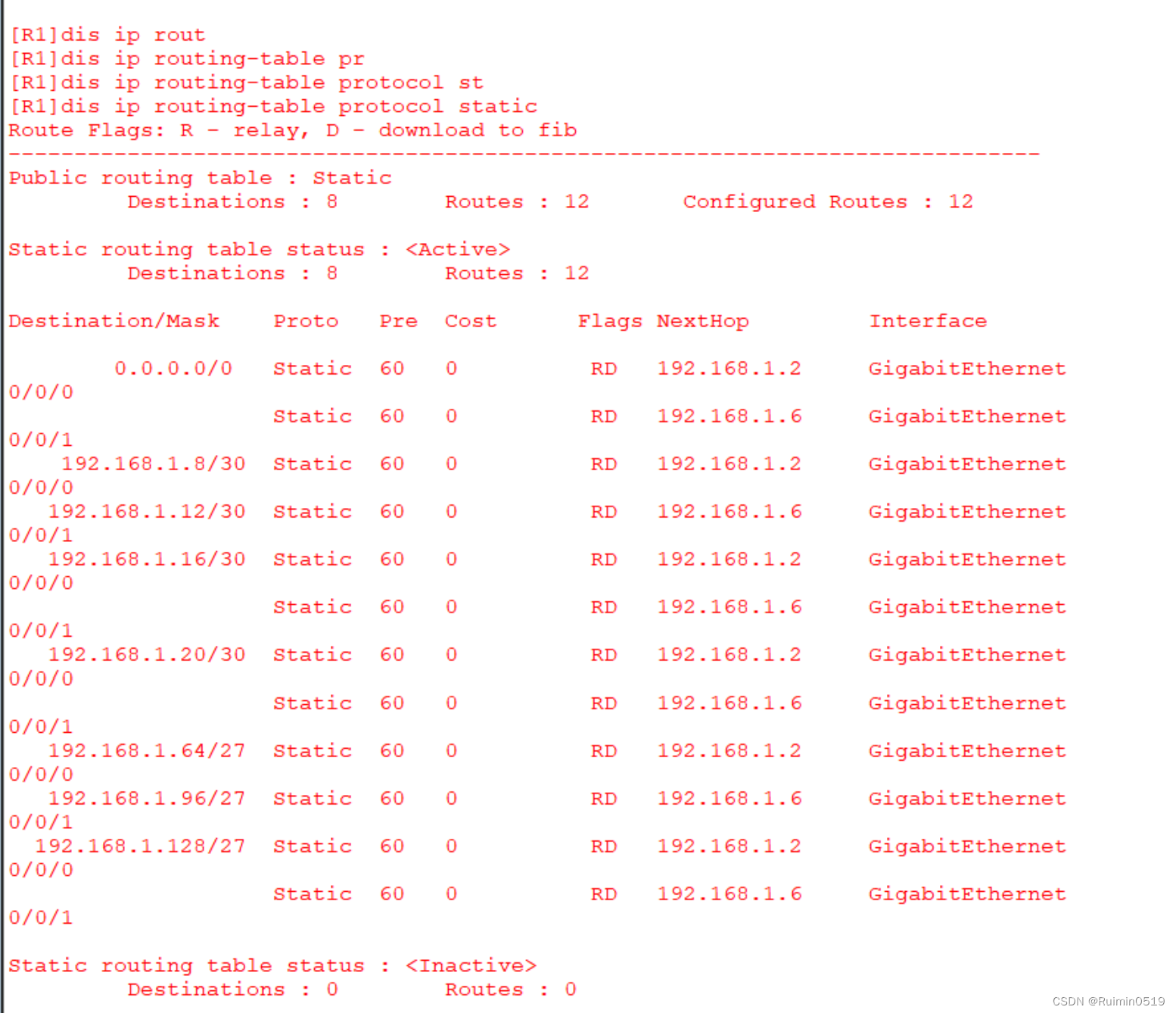

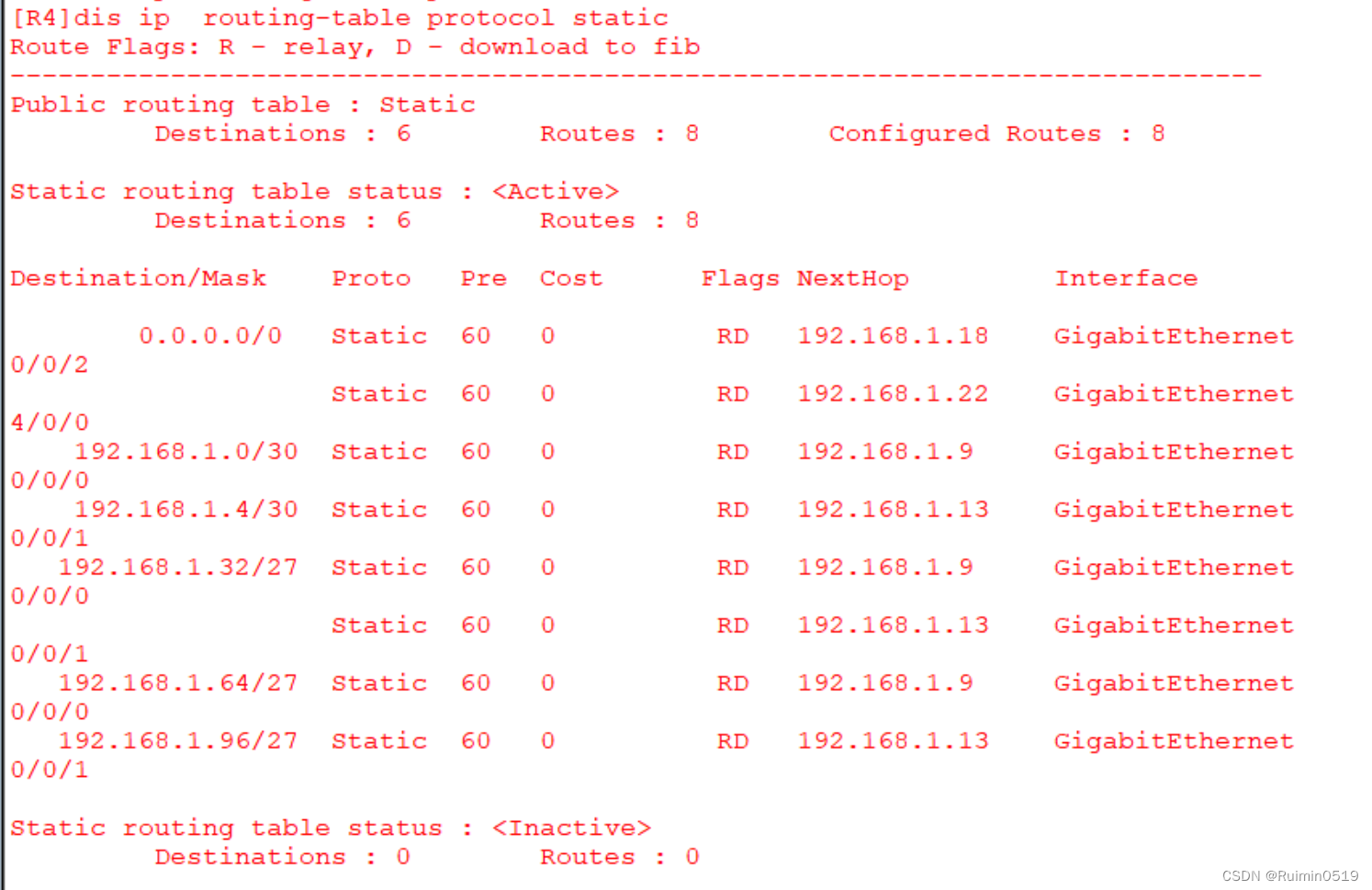

4、检查每个路由器的路由表

为避免环路，要给每个有汇总的路由器设置防环机制

配置成功后，路由表里会出现防环的条目，接口是空接口

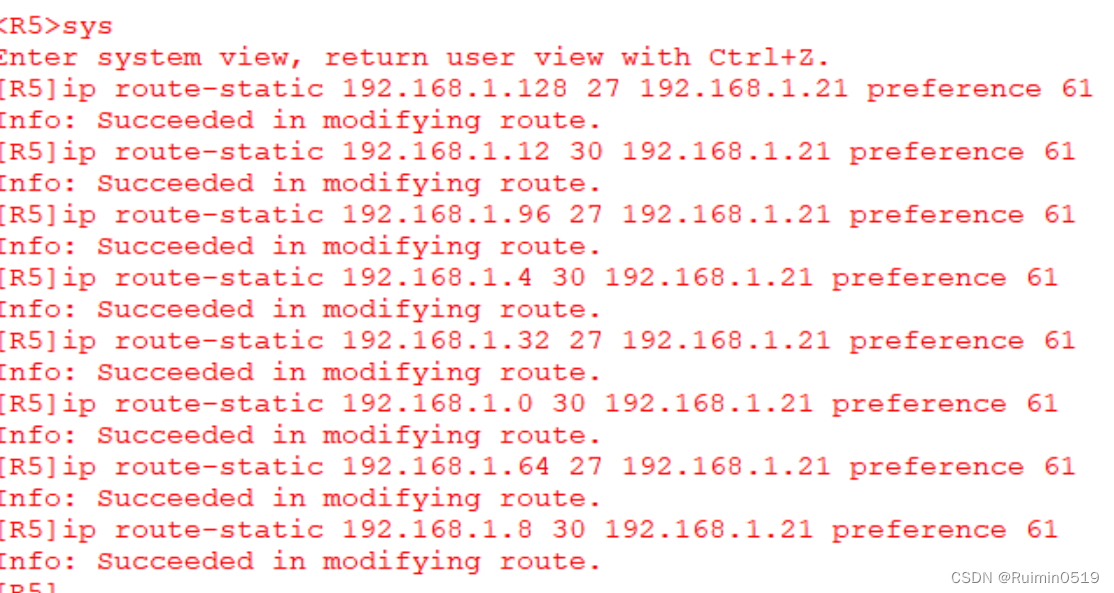

5、修改优先级

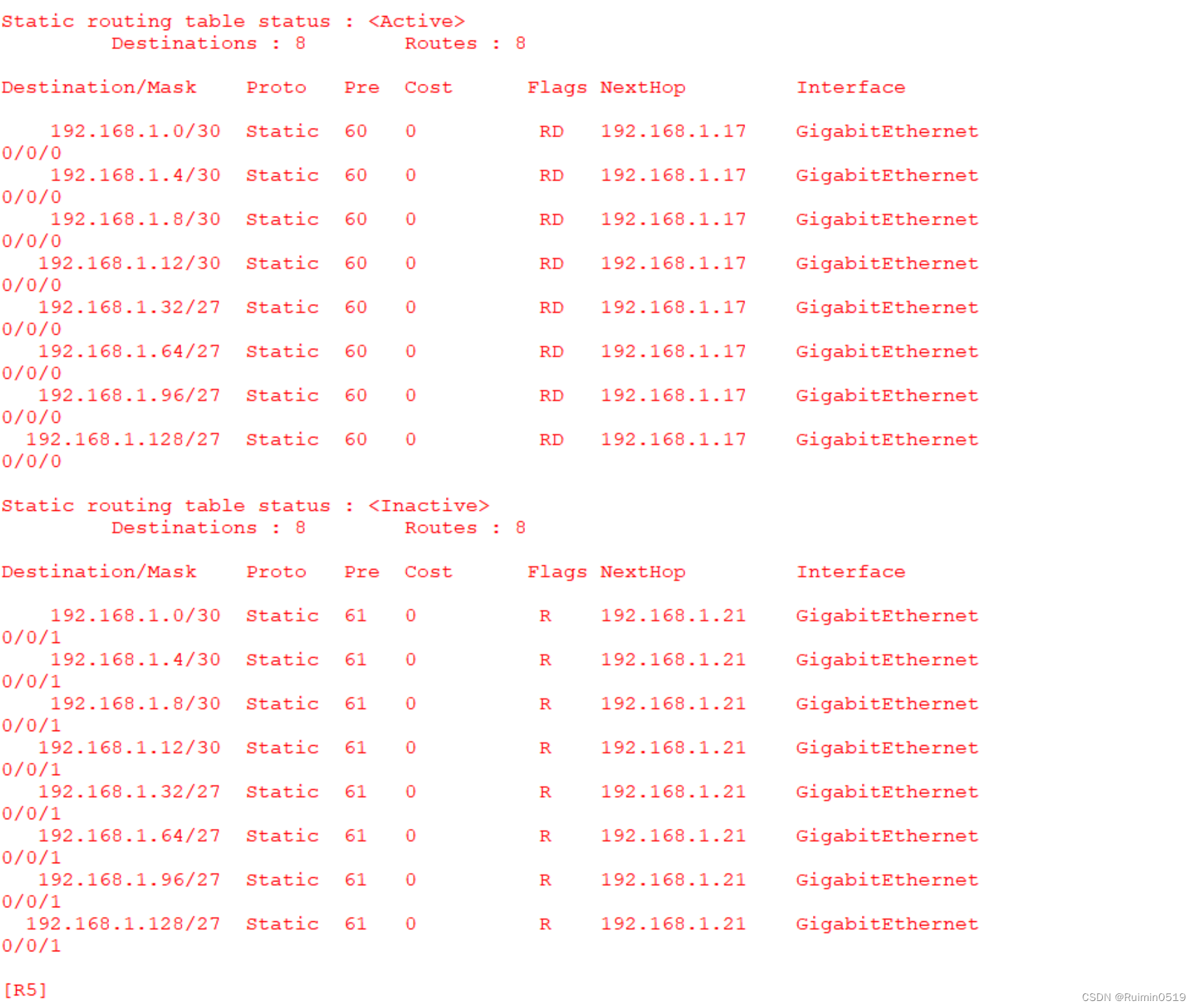

要实现故障时要从千兆自动变到百兆，修改优先级

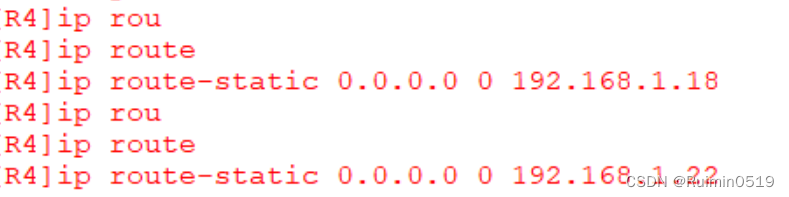

R4有一个缺省路由，只要修改它的优先级大于60就能实现

R5则是要修改全部流经路由器的链路的优先级

6、测试

手动关闭R5的一个接口，再观察它的路由表，检验是否成功
