Kinetic KTM5000 DP Hub方案，支持多屏MST/SST，DP1.4输入2*DP+1*HDMI（2*4K@60Hz+1*4K@30Hz）

1、概述：

DP Hub是一款简单易用的多显示器连接解决方案，能够用于连接单台 DP 输出设备和多达三台兼容DP的显示器,产品即插即用，让您能够尽享单一DP输出接口转接多台显示器带来的便利,特别利于图形设计、电子表格分析及股票观察。

2、KTM5000B0T方案介绍：

①规格：

4LaneDP:输出3*4K@60Hz;

2LaneDP:输出2*4K@60Hz+1*4K@30Hz:

DP1.4输入3*HDMI（2*4K@60Hz+1*4K@30Hz）输出

DP1.4输入3*DP（2*4K@60Hz+1*4K@30Hz）输出

DP1.4输入2*HDMI+1*DP（2*4K@60Hz+1*4K@30Hz）输出

DP1.4输入2*DP+1*HDMI（2*4K@60Hz+1*4K@30Hz）输出

以上均支持MST/SST

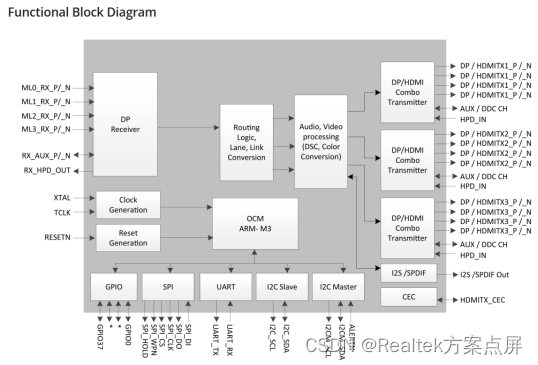

②功能框架：

③框架主要芯片介绍：

KTM5000B0T:

·封装：BGA12×12mm/0.65mmpitch

·一款先进的 DP1.4a MST 集线器，集成了USB C 型解复用器，主要针对移动笔记本电脑配件和显示器应用。该器件用作多流音频-视频分配器和协议转换器，带有支持压缩（DSC）和未压缩视音频流的 HDCP1.x/ HDCP2.3 中继器。

·具有支持DP替代模式的 USB C 型上行端口 （UFP）。UFP的四个高速通道可以同时接收DP1.4a MST音频-视频和USB3.2 Gen2数据流。输入通道映射非常灵活，符合标准DP或具有翻转方向要求的USB Type-C 连接器。传入的DP和USB信号经过解复用、重新定时，并在面向下游的端口（DFP）上传输。KTM5000 由三个交流耦合 DP/DP++ 或直流耦合 HDMI/DVI DFP 组成，每个DFP都有四个高速通道和一个带 USB3.2 TX和RX对的USB端口。KTM5000中的流路由逻辑允许在任何具有链路速率和通道数更改选项的DFP视频端口上灵活路由传入的DP MST流转换为MST或SST流的任意组合。此外，SST 流可以在两个或多个DFP端口上复制。此外，DP SST流可以转换为HDM或DVI输出（TMDS信号格式）。

·具有组合接收器支持高达HBR3（8.1 Gbps/通道）和 USB3.2 Gen1（5.0 Gbps）和Gen2（10.0 Gbps）的所有DP标准数据速率。双模（DP++）发射器支持高达8.1 Gbps/通道的DP 标准数据速率和高达6.0 Gbps/通道的TMDS数据速率。

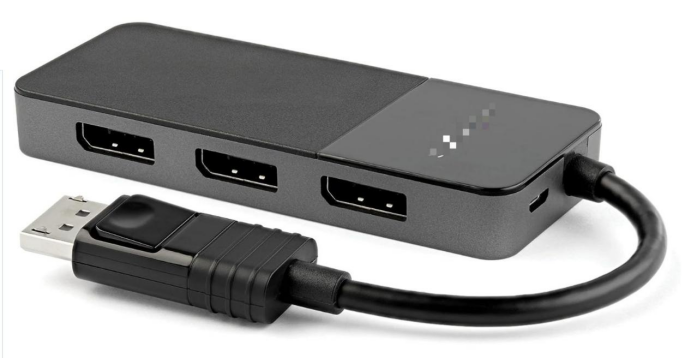

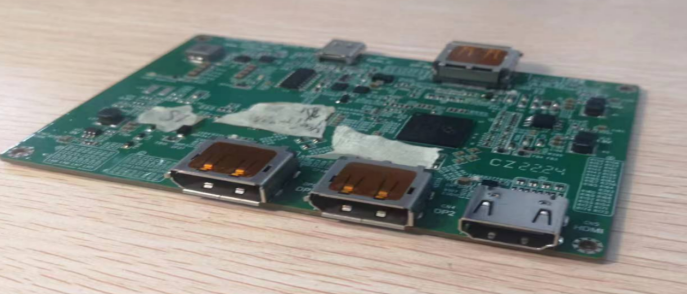

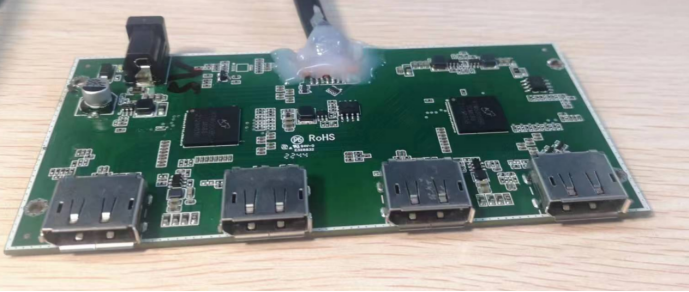

3、DP Hub实物图：



4、提供全套技术支持
