Diy Nas安装小记（硬件篇）

---

前言

暂时记录一下从0开始安装Diy Nas的路程。

目前Nas已经安装在老家，后续会补上安装照片。

Nas系统使用的是群晖，有序列号，半白。

请支持正版！！

一、硬件准备

Nas从根本上来讲就是一个家庭小型网络存储服务器，所以，硬件选配的整体思路一般按照以下原则：

• 低功耗
• 小型
• 存储拓展多
• 低性能

依据这些准则，我选择了一套使用J4125处理器的17*17 itx 主板来进行搭建。整体的配置如下：

类型	名称	规格	单价	价格
主板	杰微	J4125T mini itx	399	299
CPU	intel	J4125
cpu风扇		板载
内存	海力士	8g		87
机箱	银飞雄	x1 6硬盘位itx		269
风扇		机箱套餐
电源	台达	150w 小1u电源		106
sata数据转接线		直对弯*3	5	12.75
sata转接卡		m2 pcie 5口	98	88
sata电源转接线2		大4分3		3.78
网线				12
合计				877.53

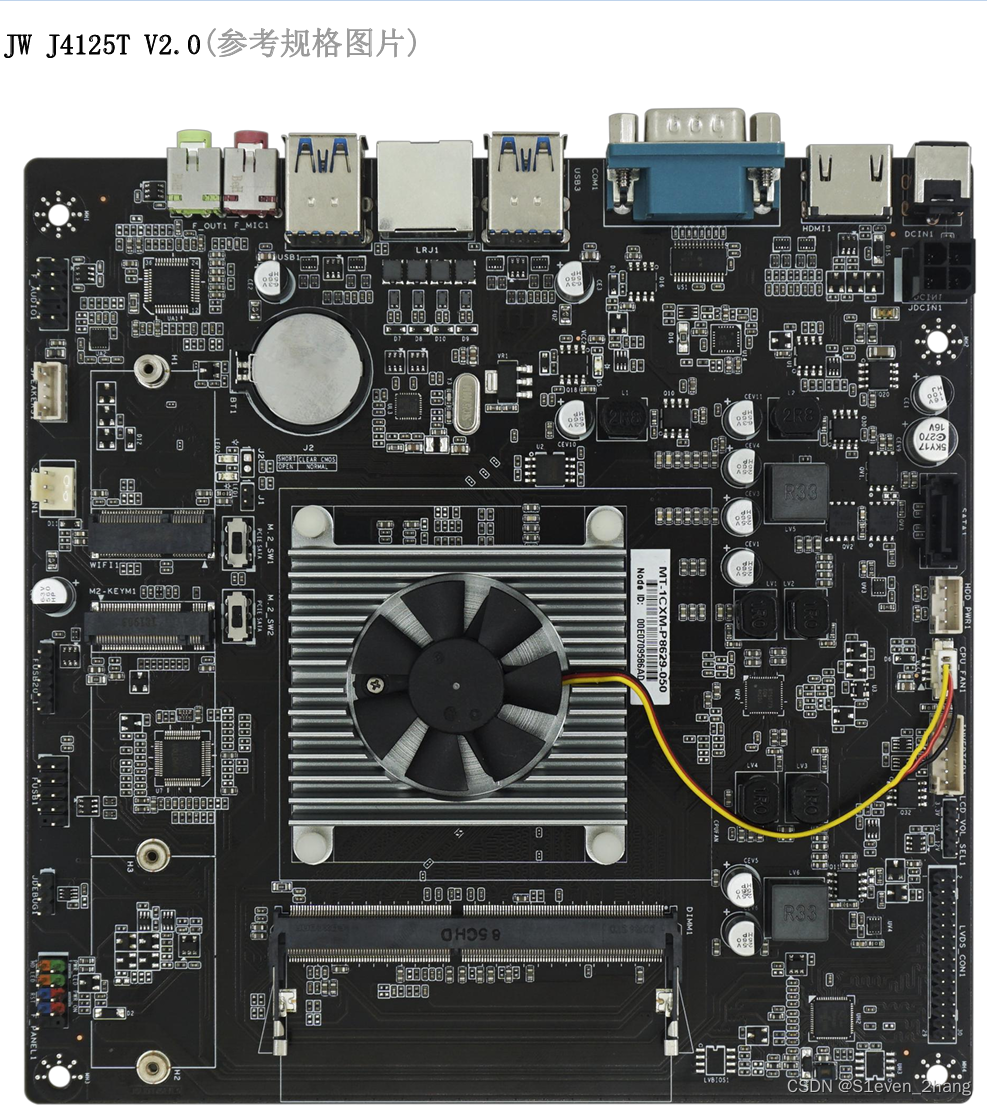

1. 主板说明

主板是杰微的一体机主板，其实这个主板咸鱼上有非常多的货源，价格一直也没咋掉。优点就是便宜，缺点就是关于这个主板，网上用其搭建nas的教程非常少，而比较网红的畅网的J4125和n100这种主板，教程丰富，甚至咸鱼上还有配好的整机使用。

参考：j4125：2023年组nas它还是很好的选择

这个主板有几个不太好的地方，也就是安装时候的麻烦的地方。

1. 电源是使用DC供电，但是拥有2*2 Pin的供电接口，所以可以使用一般的sfx或者1U电源，我使用1U电源是为了便宜，但是还带来了其他的问题。
2. 主板上有个LVDS接口，使用来接工控屏的，有一个LVDS跳帽来控制是使用LVDS或关掉LVDS显示，这里我们需要关掉LVDS，不然会接不上显示屏。
3. 这里有个Wifi模块，我暂时没用到。
4. 这个主板没有pcie接口，全高和半高都没有，所以拿来接显卡是不太可能的，当然可以用Wifi的mini Pcie转接显卡，但是Nas也没啥必要上显卡。

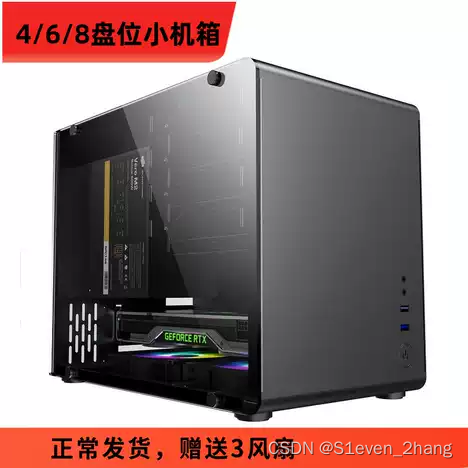

2. 机箱说明

机箱是我最头疼的，因为Nas这个品类比较小众，很难找到合适的机箱。

银飞雄 X1 这一款机箱比较大，所以如果我手比较笨或者配件不全，我还可以用绑带和胶水大法。

这款机箱是自带了一个四槽位的硬盘架，也有硬盘夹，但是没有硬盘背板，所以要想连接所有的Sata硬盘，只能使用电源的大4Pin转Sata电源接口去连接所有的硬盘。

电源的跳线和风扇机箱已经配好了，内置3个风扇，应付我们这个小主机肯定是足够了，不用操心挺好的。

二、硬件安装

感觉这个没啥好说的，按装机步骤来就可以。

1. 装主板上的内存，转接板
2. 把主板装到机箱上
3. 硬盘接线，装入硬盘
4. 装入电源
5. 机箱开关跳线
6. 电源接口接上

最后上电，开机。
群晖系统安装，详见教程————黑群晖安装教程

关于Nas的软件篇，我打算分网络章，应用章来写。
但是这个过程中，出现了很多意外情况，也就是坑，下一章讲解。

---

三、坑

1. 首先，我忘记买主板的背板了，我想了想，算了，大不了不装了。

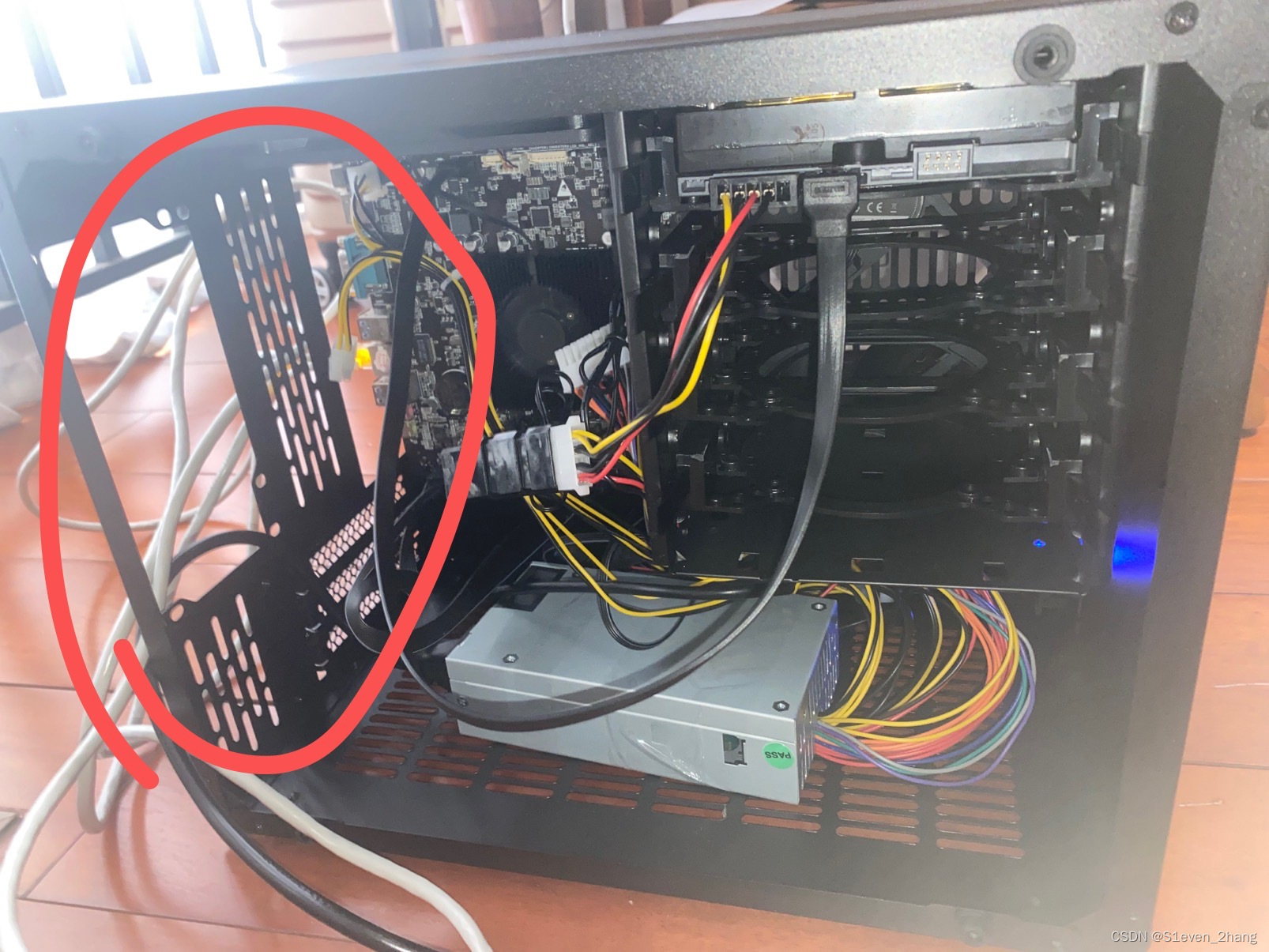

2. 忘记了一个更重要的东西，就是这个机箱的电源槽支持sfx的标准电源，可我买的是1U电源，我看了看机箱底部的剩余空间，直接把电源那胶带黏在机箱底部了，只能尽量保持不移动主机，要不然可能里面的电源线会挂到风扇。
3. 主板上有一个小4Pin的Sata供电口，但是千万不要想着这一个供电口能有多大用，老老实实用电源的转接线直连硬盘。
4. 1U电源上，开关是由电源上的24Pin控制的，我们用不到这个接口，所以会导致电源不上电，我们只能使用一个短接线短接24Pin的绿线和黑线，详见下面的教程，24Pin短接开机教程。
5. 根本用不到3个风扇，只需要一个放到硬盘架的位置就可以了，我只把一个风扇接了电源。3个风扇太吵。
6. 这个主机的硬盘供电和主板供电是分开的，所以如果Nas主板关机了，硬盘依然会通电工作，但是我觉得没有什么大问题，一是因为Nas几乎不会关机，二是因为如果要长时间断电，只需要拔掉插头或者断掉插线板开关就行。
7. 这个机箱的LED灯超级亮，我不喜欢，放在客厅晚上怪吓人的，于是拔掉了LED的跳线。
