三格电子——NAT网关【SG-NAT-210】详解

注意：主动发数据的网络模块接网关的 WAN 口，例如做 TCP 客户端的网 络模块接网关的 WAN 口、做 TCP 服务器的网络模块接网关的 LAN 口。

产品用途

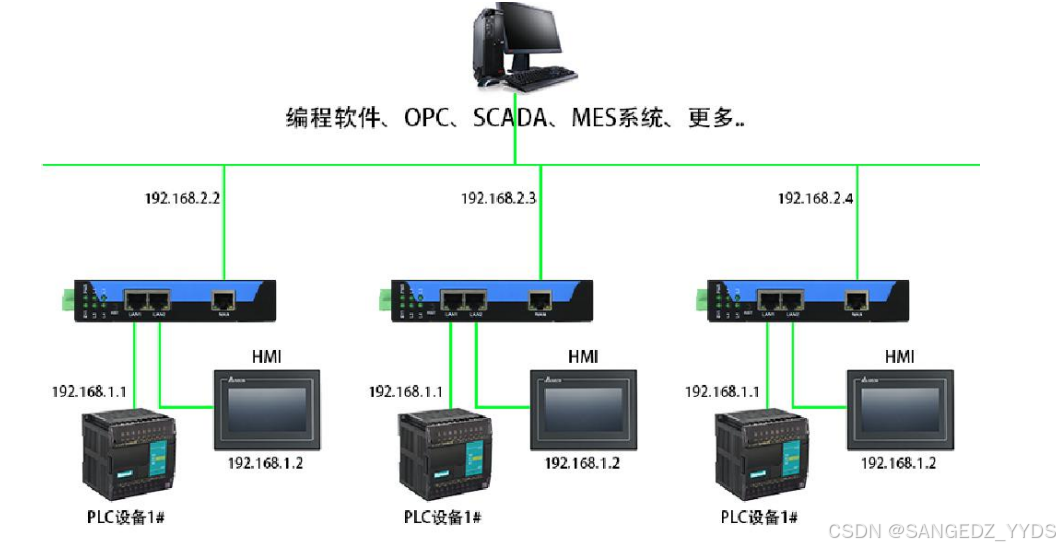

SG-NAT-210 网关支持 IP 地址跨网段和通讯端口的转换，为不方便修改参 数的以太网通讯设备的信息化联网提供便捷的解决方案。网关有 1 个两口以太网 交换机接口(LAN 口)和 1 个以太网通讯接口(WAN 口)。不对原系统做任何硬件 和软件修改，不影响原系统通讯，可以实现设备的 IP 地址和通讯端口的转换。

产品特点

（1）支持 IP 地址跨网段转换。

（2）支持通讯端口转换。

（3）支持 8 个通道的 TCP/UDP 通讯配置。

（4）支持多个设备连接。

（5）支持 WEB 配置各项参数。

技术指标

（1）WAN 口是 1 个 RJ45 以太网接口，支持 100BASE-TX。

（2）LAN 口是两个 RJ45 以太网接口，支持 100BASE-TX，MDI/MDIX 自侦测, 集成以太网交换机，方便将设备组成菊花链。

（3）支持 TCP 和 UDP 协议转发。

注意：

1、ping 不是 TCP、UDP 数据包，所以通过我们网关不能实现不同网段设备 之间的 ping 操作。

2、http、ftp 也属于 TCP，也可以通过本网关传输，但是 http、ftp 客户端应 该接网关的 WAN 口，http、ftp 服务器应该接网关的 LAN1 或 LAN2 口，反之无 法通讯。

3、Ethernet/IP 也属于 TCP，也可以通过本网关传输，但是 Ethernet/IP 主站 应该接网关的 WAN 口，Ethernet/IP 从站应该接网关的 LAN1 或 LAN2 口，反之 无法通讯，不管是给做 Ethernet/IP 主站的 PLC 下载程序还是 Ethernet/IP 主站与 Ethernet/IP 从站之间通讯，设备端口和监听端口都要设置成 44818。

4、给西门子 PLC 下载程序或者西门子 PLC 之间通过本网关进行通信时， 设备端口和监听端口都要设置成 102。

（4）不支持广播、多播报文转发。

（5）电磁兼容指标： EFT：level 4;class A 浪涌：level 2;class A 静电：level 3;class A

（6）电源电压：12~24V 宽电压供电，双路电源冗余供电。

（7）额定功率 3W（24V/125mA）。

（8）环境温度： 运输和存储：-40℃~+70℃ 工作温度：-20℃~+60℃天津滨海新区三格电子科技有限公司

（9）工作相对湿度：5~95%（无结露）

（10）外形尺寸：（长）132mm×（宽）100mm×（厚）26mm

（11）安装方式：46mm 导轨
