新品上市—插片式IO

一、功能概述

本公司远程IO系列刀片式型号旨在帮助用户在自动化项目上更便捷的选型和应用。为此刀片式 IO 采用耦合器和 IO 模块通过背板总线结合的方式，方便用户根据不同使用场景，灵活搭配扩展不同功能。

体积小省空间

纤薄设计，体积更小，紧凑型薄片式设计，模块化拼接，柜内安装，更节省空间。

安装维护方便

直插端子、导轨卡扣、快速安装、操作简单。

组合方式

刀片式IO每个耦合器最多可以扩展 32个IO模块（不包含独立电源模块）；

耦合器自身电源可供给8个IO模块的电源需求，如果超过8个IO模块要在IO之间增加独立电源模块，每个独立电源模块电源可供给12个IO模块的电源需求。

二、耦合器

Profinet耦合器（SG-10_C-PN）作为Profinet网络的IO设备，带2个RJ45以太网接口，支持100BASE-TX/RX，MDI/MDIX自检测，集成交换机功能，可组成链式网络。

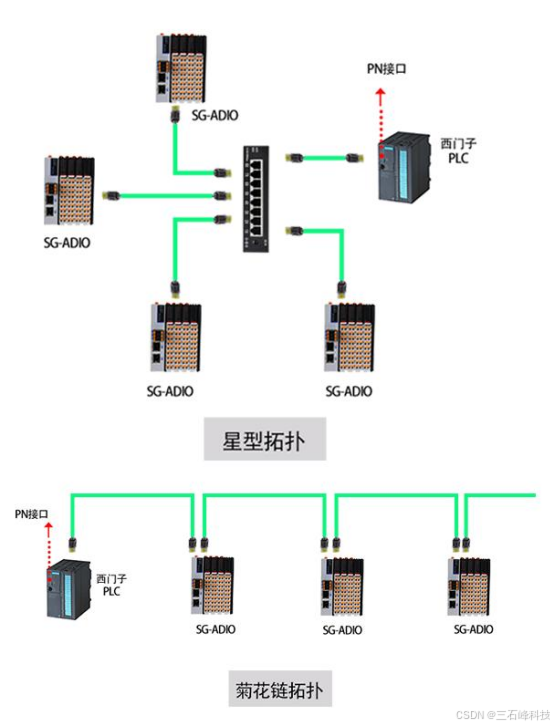

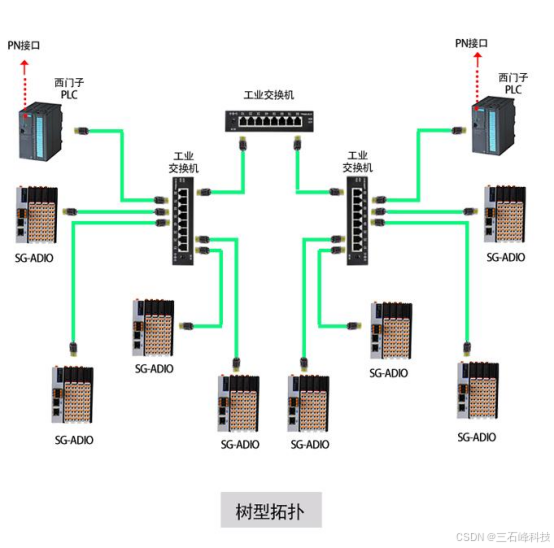

应用拓扑图

三、独立电源

独立电源模块不属于IO模块，它不占用槽位，不提供输入输出数据，在组

态上也不需要插入，组态时也不会显示，只负责给其它IO模块提供电源。

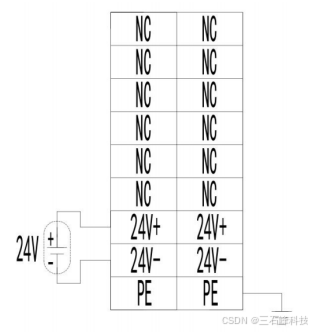

接线说明



 四、分布式拓展模块

连接方式：通过系统内部连接

模块类型：数字量输入/数字量输出(PNP/NPN可选)

产品型号：SG-10_C-161_D；SG-10_C-160_NPN；SG-10_C-160_PNP

接线图

数字量输入

SG-10_C-161_D

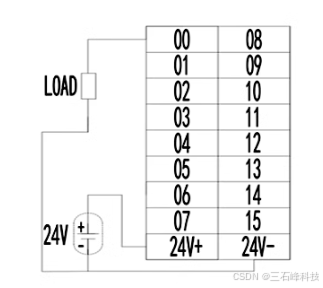

数字量输出

SG-10_C-160_NPN

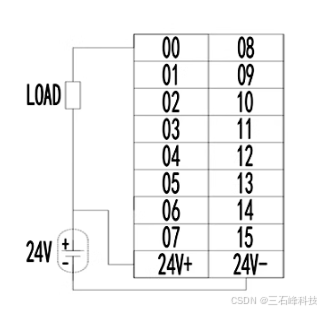

数字量输出

SG-10_C-160_PNP
