大型水泵运维

南水北调项目

项目需求

       项目是南水北调工程出水口的大型水泵的在线监测，主要通过监测振动、温度信息来诊断电机、水泵的健康状态。本地部署服务器，并进行机组在线分析和诊断。

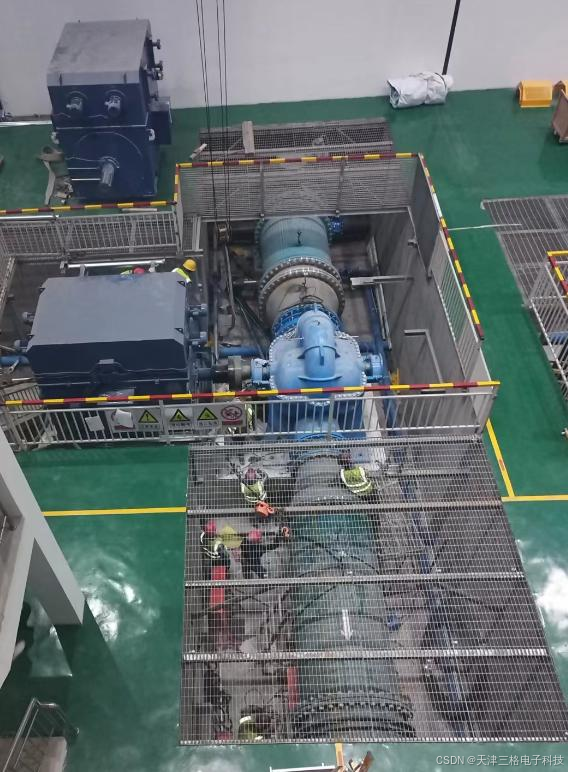

现场的电机和水泵以及管道

系统配置

（1）每套机组配置包含：1 台三石峰 12 通道采集卡，接入 8 路加速度传感器，2 路位移传感器，4 路温度传感器。



12 路振动采集卡

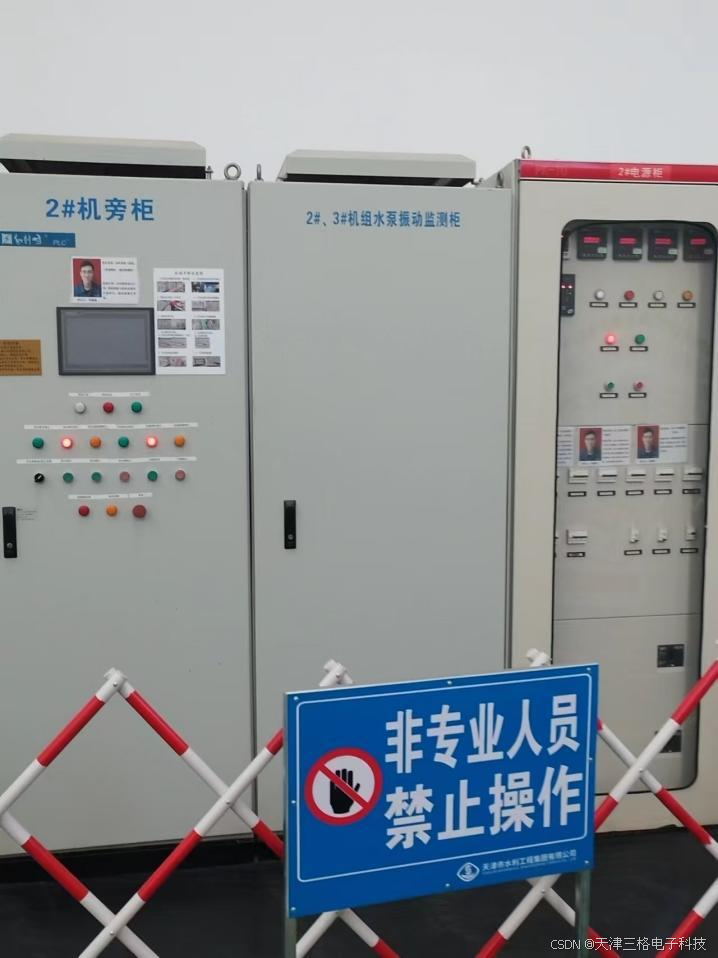

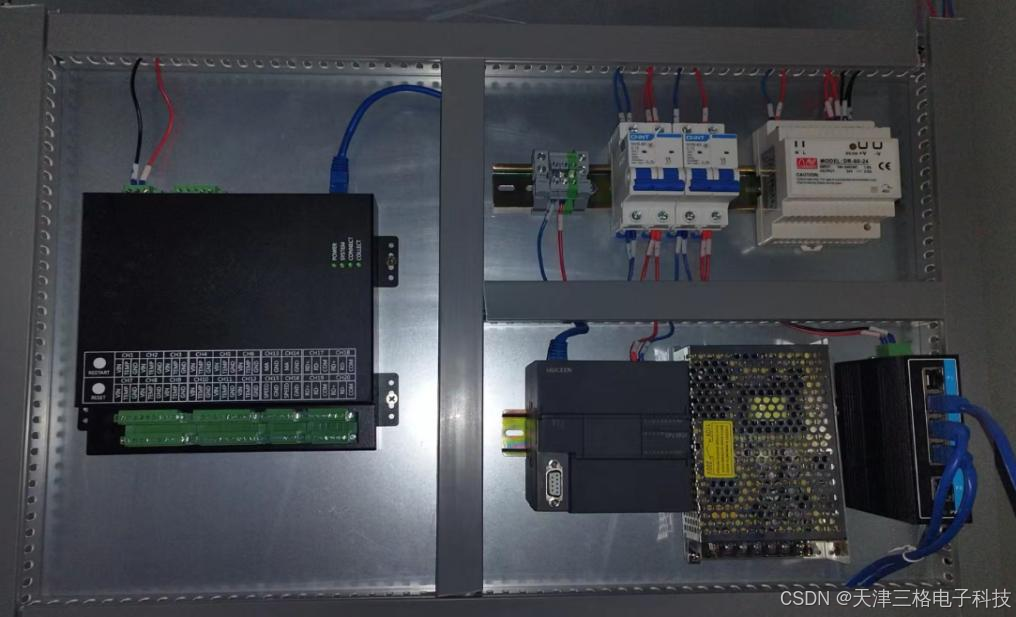

 水泵振动监测柜

（ 2 ）采集数据通过组态屏在现场显示，并通过内部局域网传输到服务器，在服务器端进行信号分析，给出健康状态报表和维修建议。

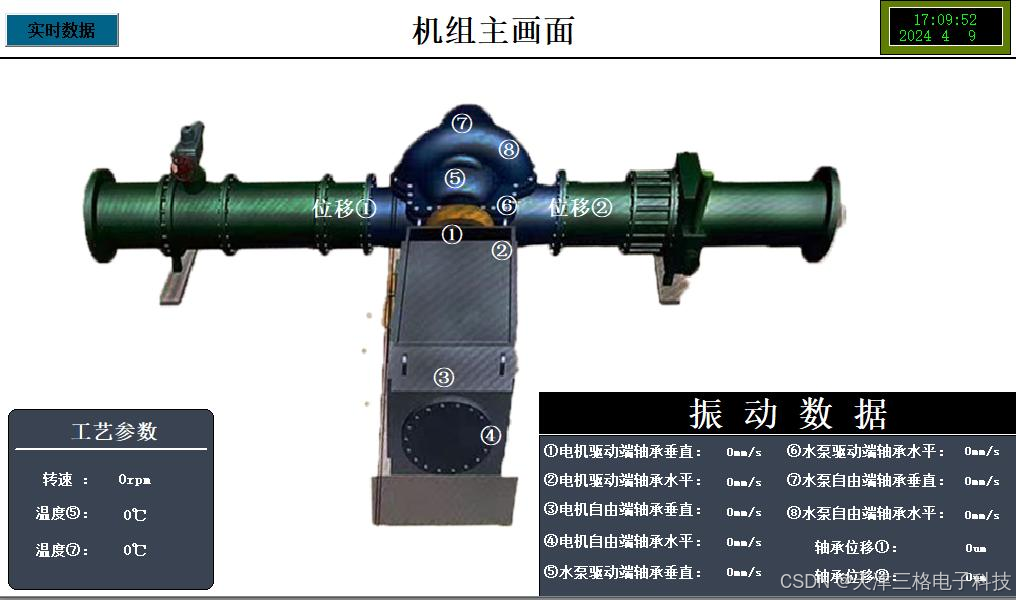

设备参数主图

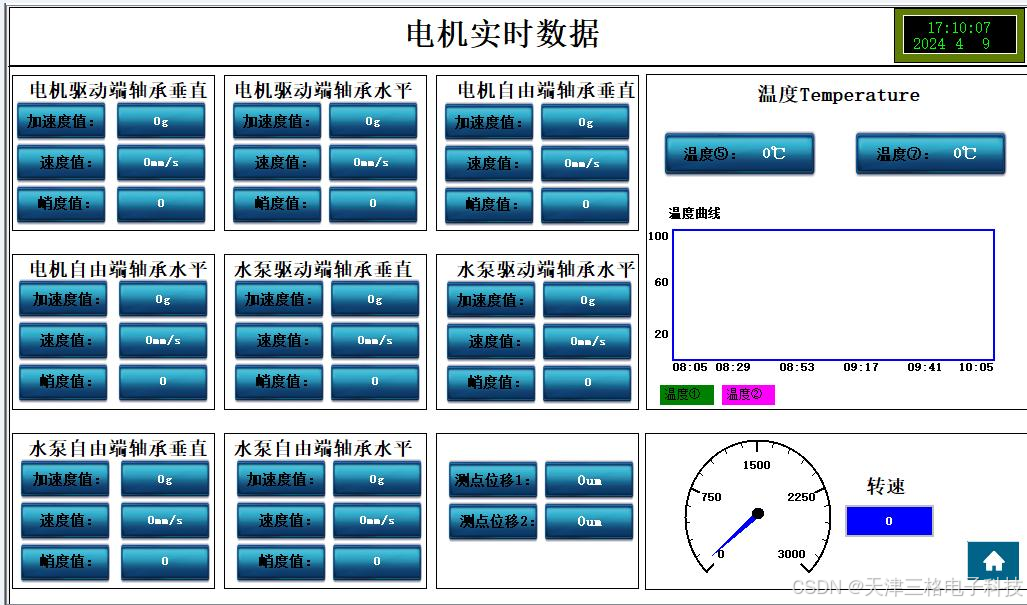

设备实时数据

 （3）传感器安装

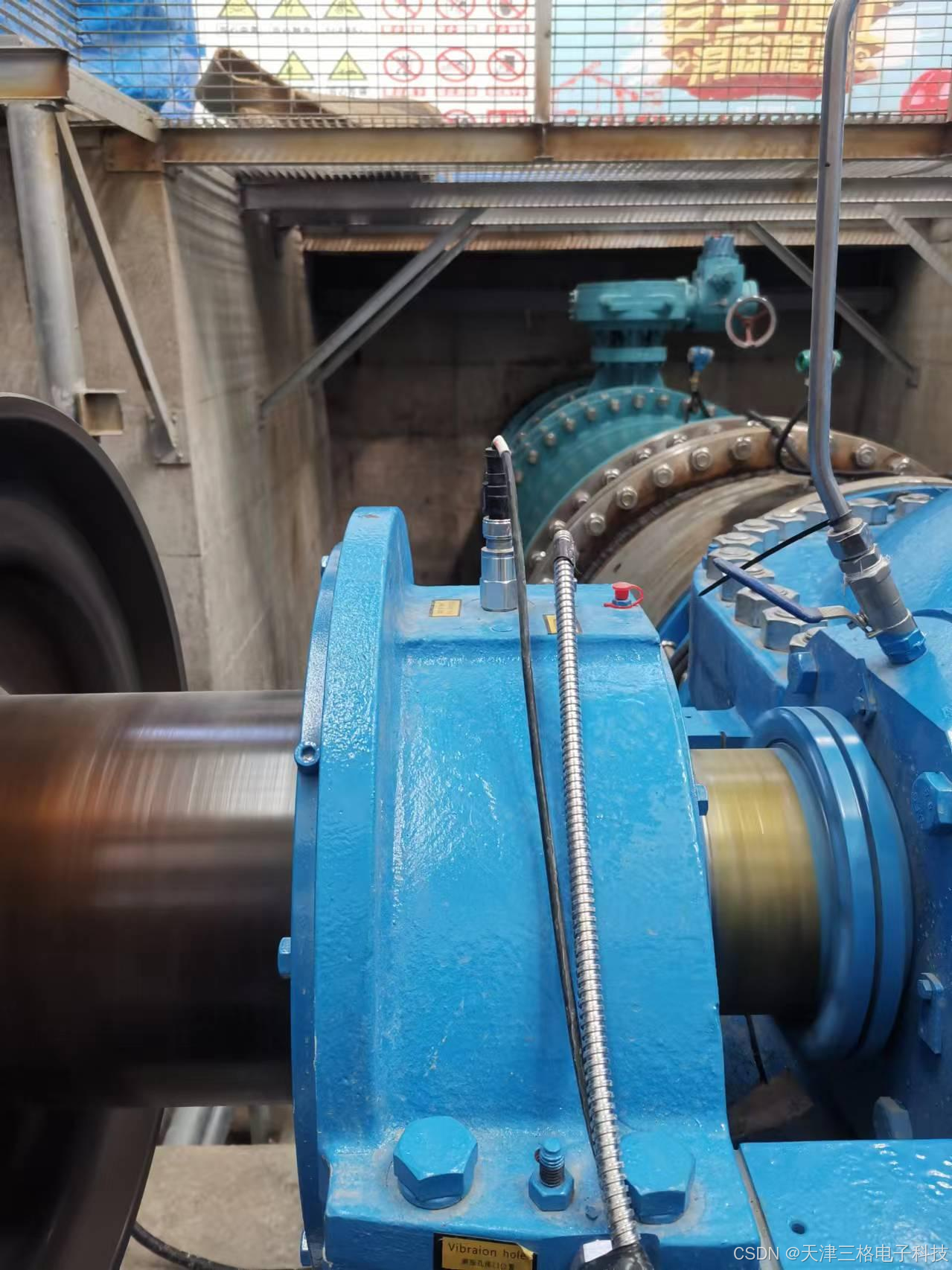

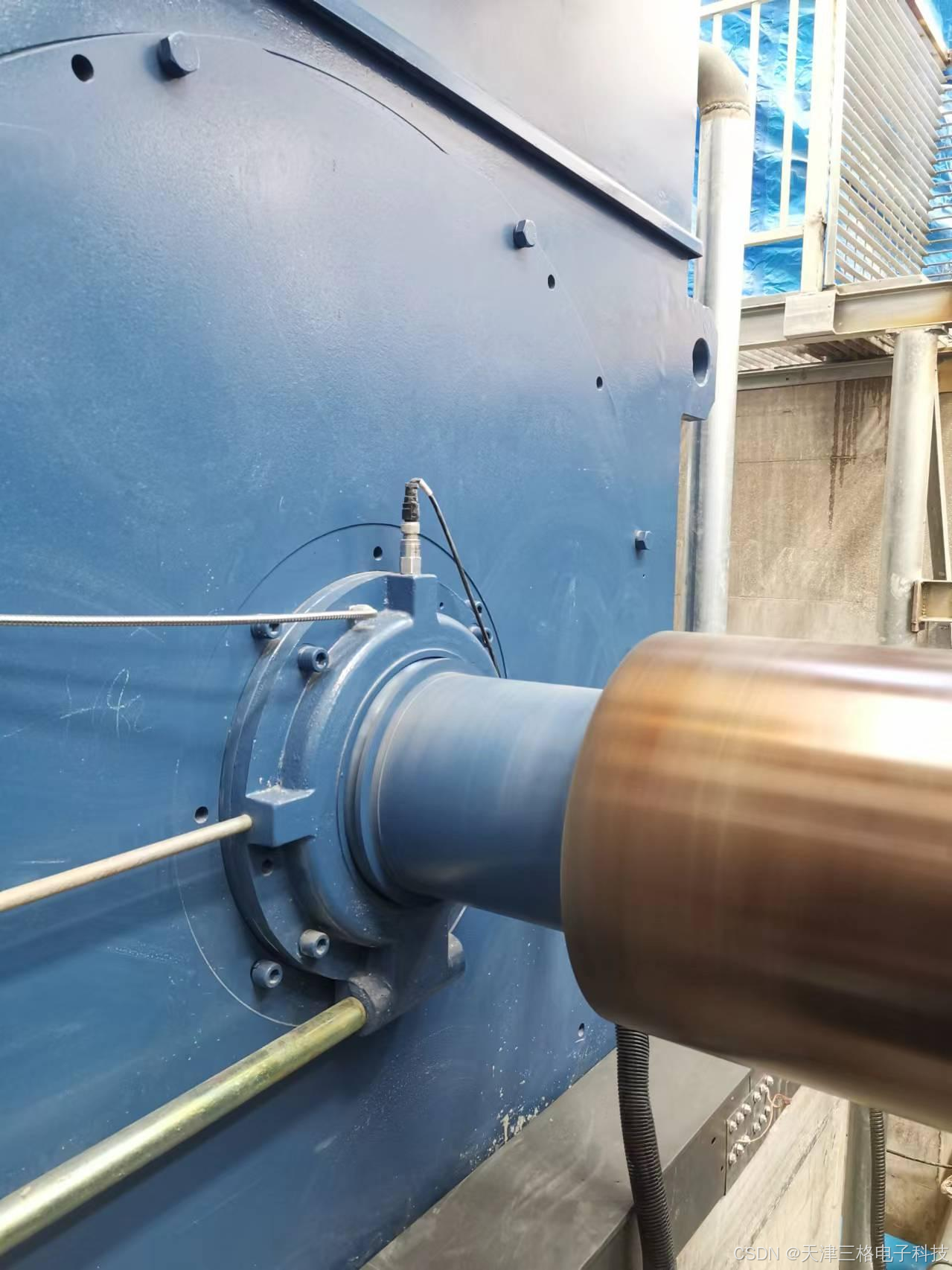

 IEPE 加速度传感器安装

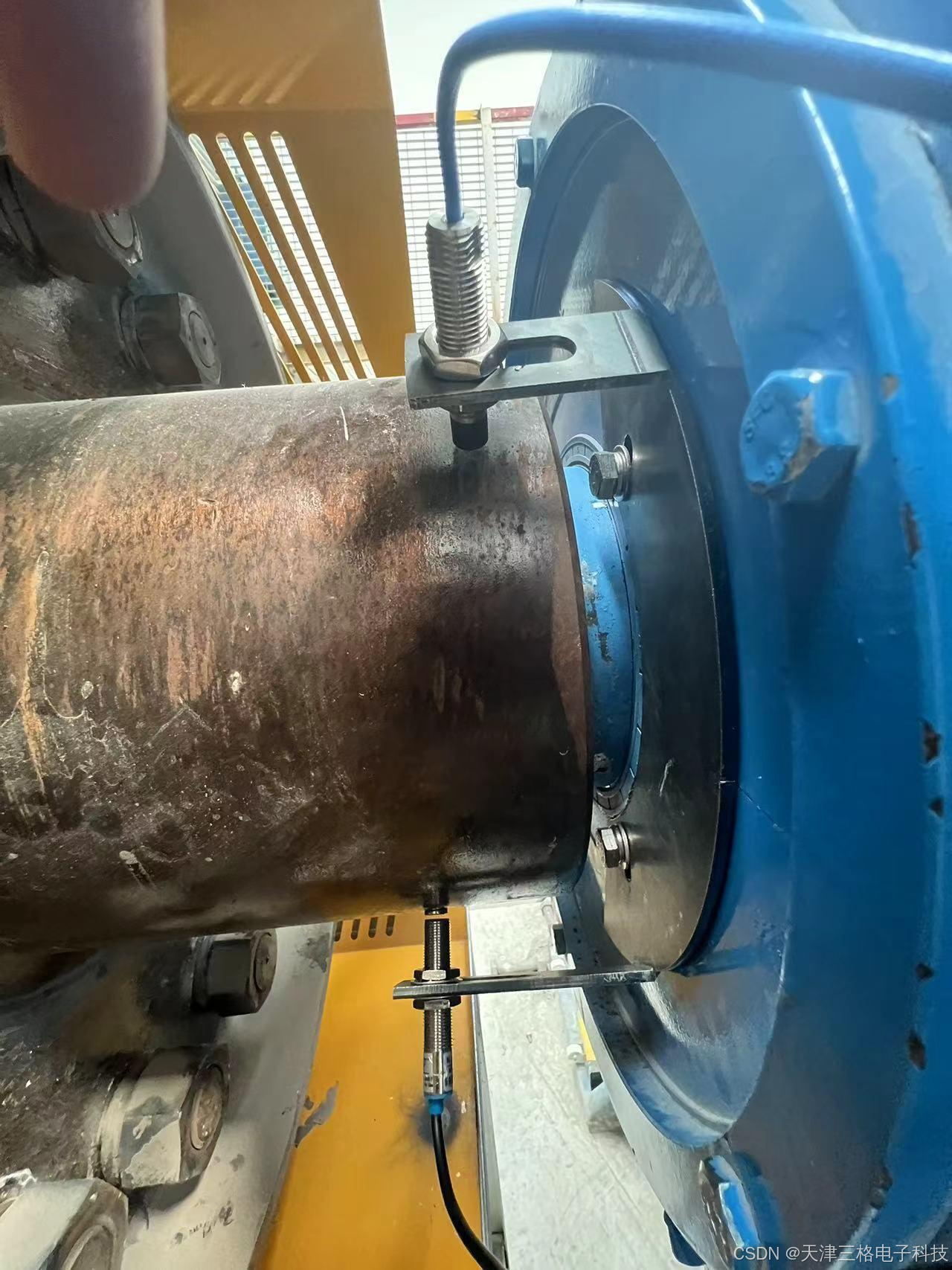

电涡流传感器安装

服务器信号软件

       服务器端进行信号分析，主要分析算法见图 8 。可以监测电机轴承、转子、水泵扇叶，水泵轴承等位置的磨损，锈蚀等问题。

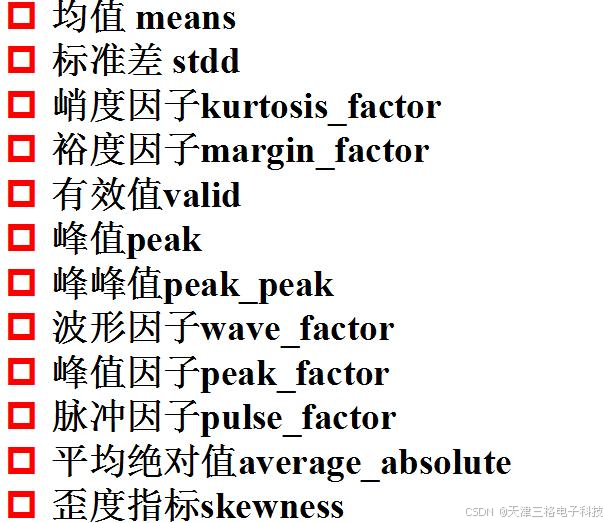

主要分析算法列表

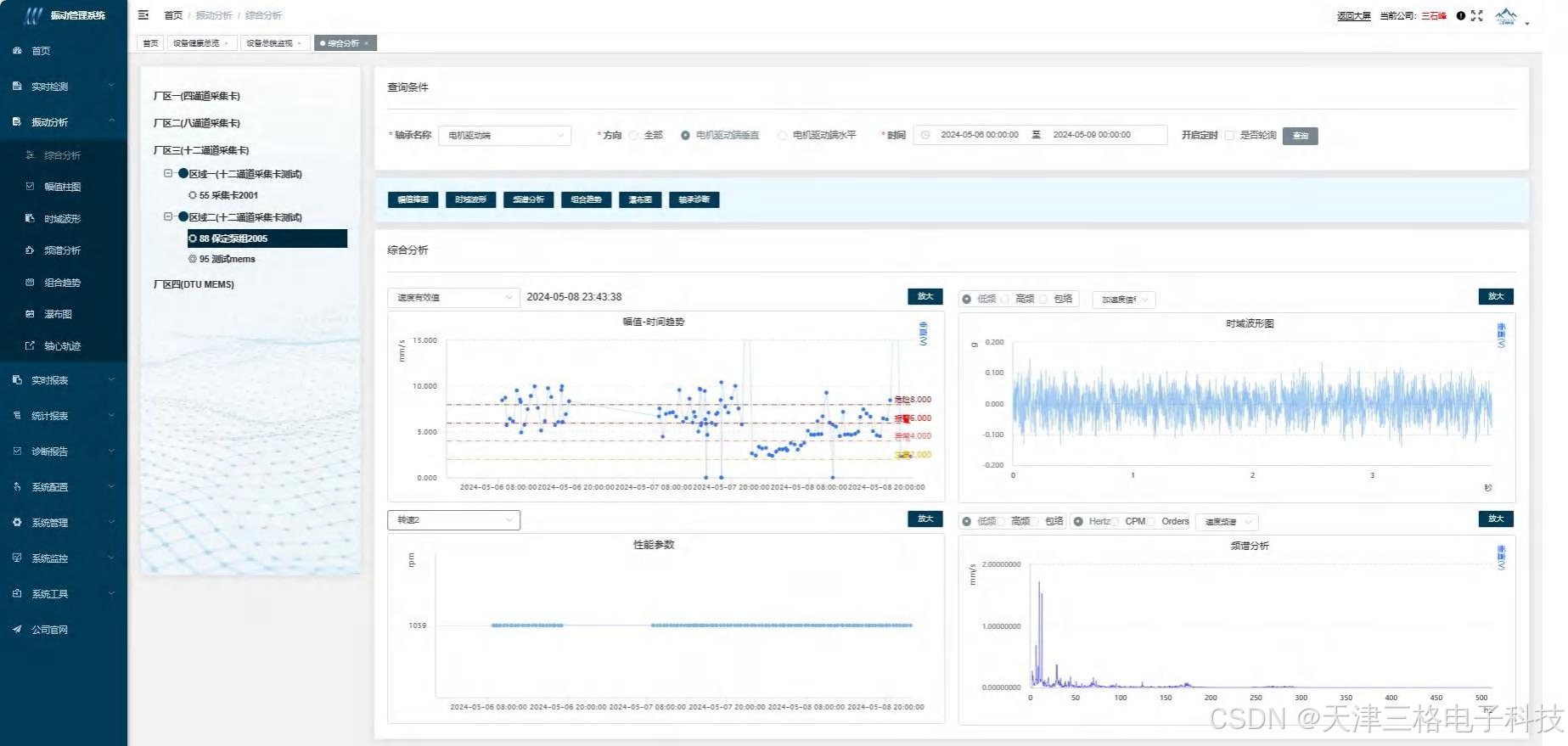

平台分析界面截图

 项目实施、运行情况

       目前设备已经调试完成，各项参数已经读取，每周系统会自动生成设备监控报表。 运维人员可以根据报表对设备进行维护和检修。

 日报导出页面

月报导出页面
