三菱FX系列PLC转网口

型号：SG-FX-210

本产品用于三菱 FX1N/1S/2N/3S/3G/3GC/3U/3UC 系列的PLC拓展网口功能，为满足工厂建立现代化网络监控系统而设计，网口支持MELSOFT协议、MC协议、Modbus协议。

SG-FX-210采用模块化设计，在不影响PLC编程口原有功能的情况下，可通过模块网口监控PLC内部数据，以及程序上下载等功能。模块本身支持从PLC MD8接口直接取电，无需额外电源，方便现场安装。

使用场景

一般场景下PLC编程口会连接触摸屏，以监控PLC内部数据，由于FX系列PLC没有网口功能，所以数据在接入现代化网络监控系统过程中会非常困难。该模块就可以很好的解决这个问题，将PLC编程口跟模块COM1口连接，（如果有触摸屏跟模块COM2口连接），再通过模块的网口就可以轻松的接入网络监控系统，同时还支持编程软件等第三方组态软件通过网络连接到PLC。

网络拓扑图如下：

产品展示

硬件介绍

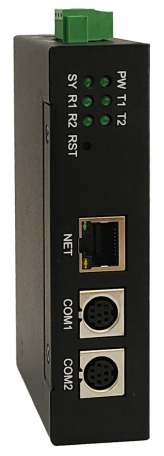

产品外观

硬件特性

• 内部高速32位处理器；

• 10M/100M 自适用以太网接口，电磁隔离；

• COM1口波特率自适应；

• COM2口波特率自适应；

• 供电电压范围 9V～36V直流（支持从PLC MD8接口直接取电）；

• 工作温度：-40℃～85℃；

• 湿度：5% - 95% RH，无凝露；

• 防护等级：IP20；

电源接口

符号	定义
V1	DC 插座，电压范围 9~36V
V+	接电源正，电压范围 9~36V
V-	接电源负
PE	接大地

COM1、COM2口

COM1接口直接连接PLC，针脚定义：

符号	定义
1	TXD-
2	TXD+
3	GND
4	RXD-
5	5V
7	RXD+

COM2接口直接连接PLC，针脚定义：

符号	定义
1	RXD-
2	RXD+
3	GND
4	TXD-
7	TXD+

以太网接口

10M/100M以太网、RJ45接口，2KV电磁隔离。

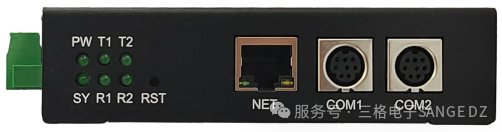

按键说明

设备有一个按键，为了防止误触，隐藏在壳子里面，如下图所示。

符号	定义
RST	恢复出厂设置（长按下 10s 以上，直到指示灯 SYS 熄灭，说明恢复出厂设置成功） 提示：恢复出厂设置后，当前配置信息全部丢失，请谨慎操作

指示灯

符号	定义	状态	说明
PW	电源指示灯	熄灭	电源未接通
		常亮	电源接通
SY	系统指示灯	常亮	系统未运行
		熄灭	设备重置
		闪烁	系统运行
T1	COM1指示灯	熄灭	COM1未发送数据
		闪烁	COM1发送数据
R1	COM1指示灯	熄灭	COM1未接受数据
		闪烁	COM1接受数据
T2	COM2指示灯	熄灭	COM2未发送数据
		闪烁	COM2发送数据
R2	COM2指示灯	熄灭	COM2未接受数据
		闪烁	COM2接受数据

产品尺寸
