Profinet协议IO-Link主站网关

型号：SG-PN-IOL-8A-001

产品用途

SG-PN-IOL-8A-001网关是Profinet从站转IO-Link主站的网关设备，可以将IO-Link从站设备接入Profinet系统，通过该网关可实现传感器及驱动器与控制器之间的信息交互。网关有两个百兆网口和8个IO-Link端口，两个百兆网口支持100BASE-TX，MDI/MDIX自侦测, 内部集成以太网交换机，方便将设备组成菊花链。8个IO-Link端口是Class-A规范的接口形式，符合IO-Link V1.1.3版本要求，支持COM1、COM2、COM3三种通讯速率，可以连接各品牌的IO-Link传感器及IO-Link从站设备，同样也可连接普通开关量信号的传感器和执行器等。

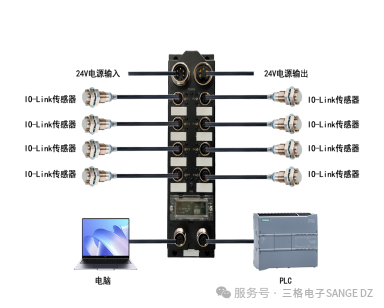

网络拓扑图如下：

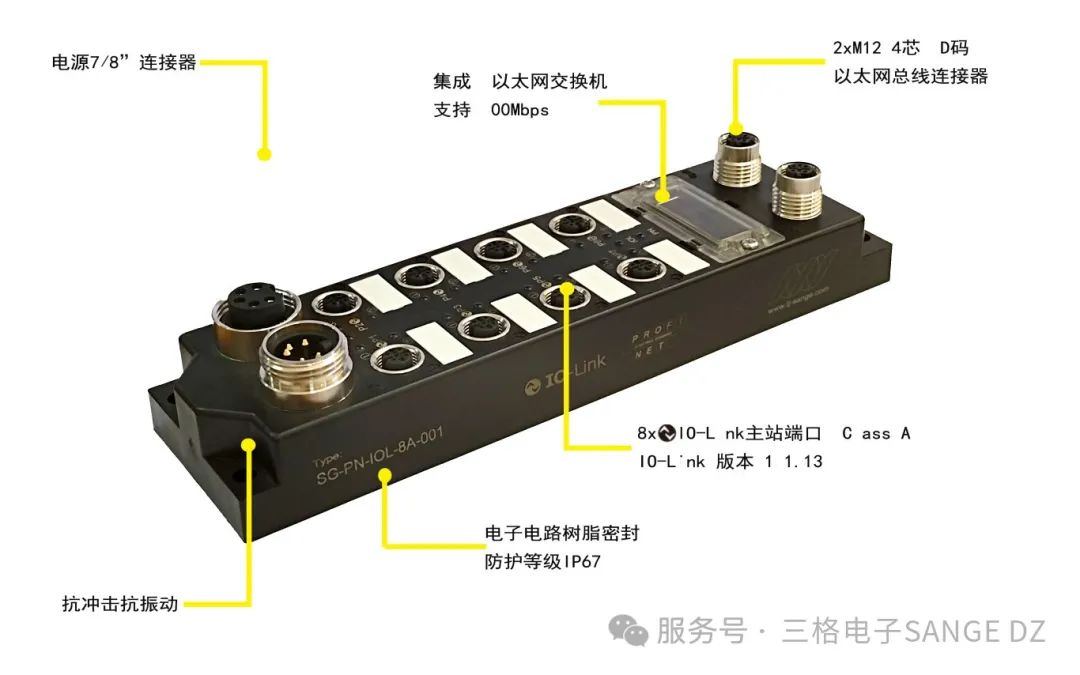

产品展示

产品特点

• 高达IP67防护等级。

• 符合IO-Link V1.1.3标准。

• 主站支持COM1、COM2、COM3三种通讯速率。

• IO-Link通道可连接标准的IO-Link设备和标准开关量信号。

• 每个IO-Link端口附带一个输入通道。

• 单个IO-Link端口最大支持1A输出电流。

• LED状态显示通道通讯状态。

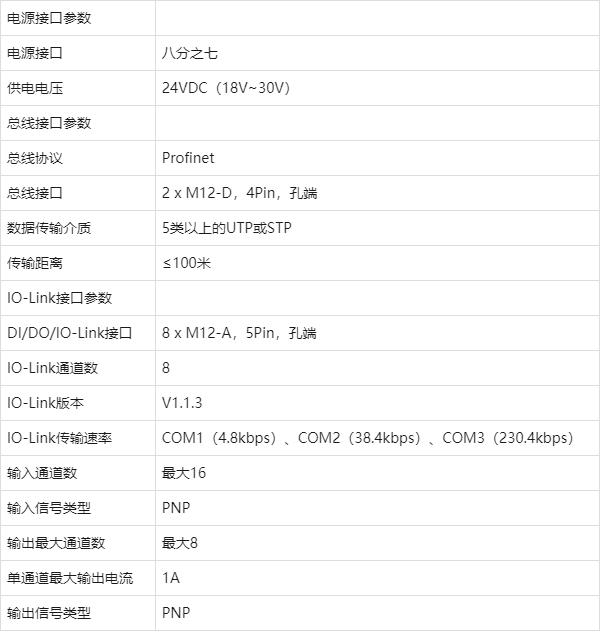

产品参数

技术指标

• 以太网接口支持100BASE-TX，MDI/MDIX自侦测, 集成以太网交换机，方便将设备组成菊花链。

• 电磁兼容指标：

• EFT：level 4;class A

• 浪涌：level 2;class A

• 静电：level 3;class A

• 电源电压：18~30V宽电压供电，双电源端口方便电源级联。

• 额定功率3W（24V/125mA）。

• 环境温度：运输和存储：-40℃~+70℃；工作温度：-20℃~+60℃

• 工作相对湿度：5~95%（无结露）

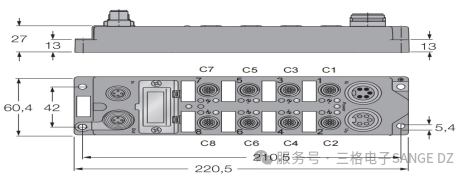

• 外形尺寸：（长）220mm×（宽）60mm×（厚）27mm

接口

1、产品电源接口有两个，分别为Ui和Uo，两个电源接口方便电源级联。第1脚与第5脚为NC，第2脚为GND，第4脚为电源正，第3脚为大地。

2、Profinet总线接口为M12-D，孔端。

3、IO-Link接口为M12-A，孔端。支持SIO模式，第1脚为电源正，第2脚为DI通道，第3脚为GND，第4脚可以作为DI、DO或IO-Link模式。

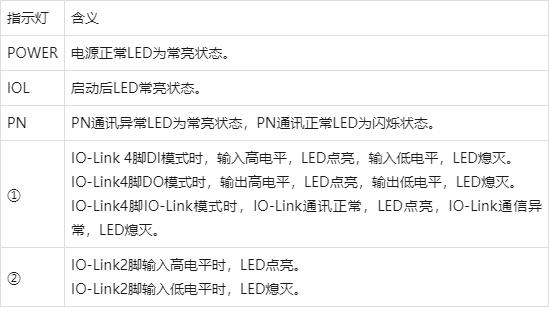

指示灯说明
