高效双向逆变器主板方案及生产资料，适用于户外储能电源，功率2KW，含原理文件、PCB文件、源代码、BOM表、非标件电感与变压器规格参数

户外储能电源方案双向逆变器主板方案，含原理文件，PCB文件，源代码，BOM表，非标件电感与变压器规格参数，户外储能电源额定功率2KW(峰值功率3KW)，双向逆变电源生产资料，本生产资料含有前级DCDC源程序，后级的SPWM；本户外储能电源设置为2000W（可调到3000W) 双向逆变板生产资料，已经过多家厂商生产，文件资料含有软件代码，可直接烧录，用Jlink或者仿真板烧录，有BOM表，变压器与电感规格参数，原理图文件与PCB板源文件，做双向户外储能电源的朋友们可以快速完成产品投入市场，缩短产品的开发周期，技术深厚的朋友可以自行改参数配置
本方案整体特性如下：
一.双向DC-DC软开关，高效率，充电时具有PFC和UPS功能，检测MOS内阻压降实行过流保护，最大充电功率：20A/1100W；

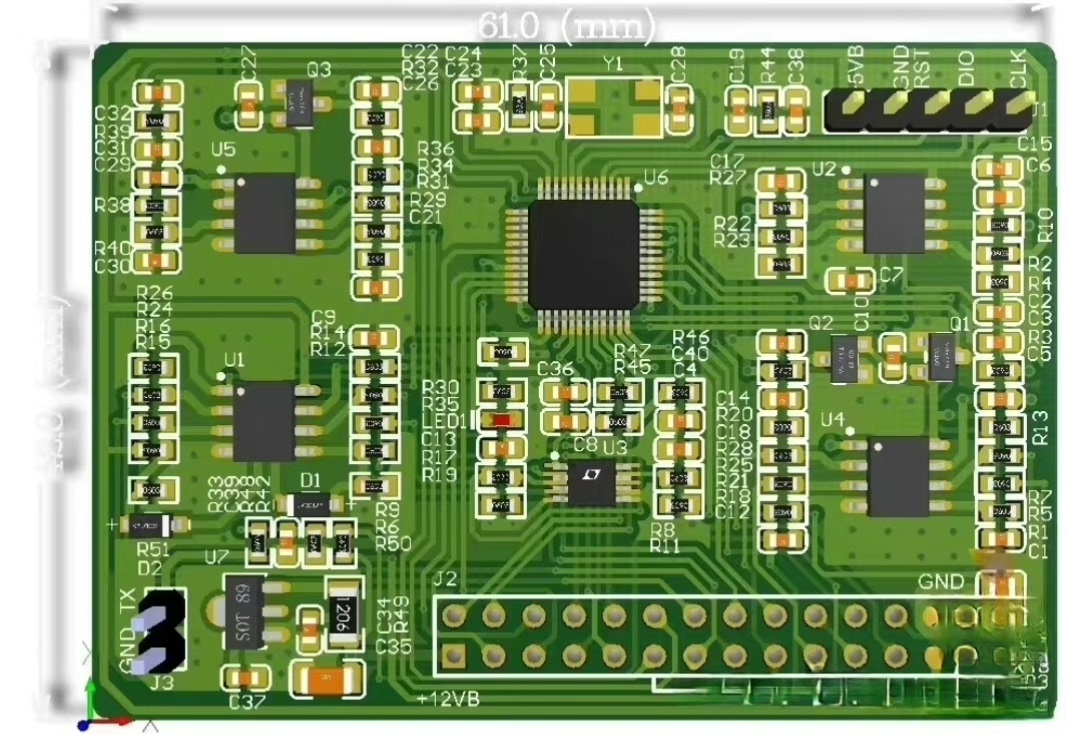

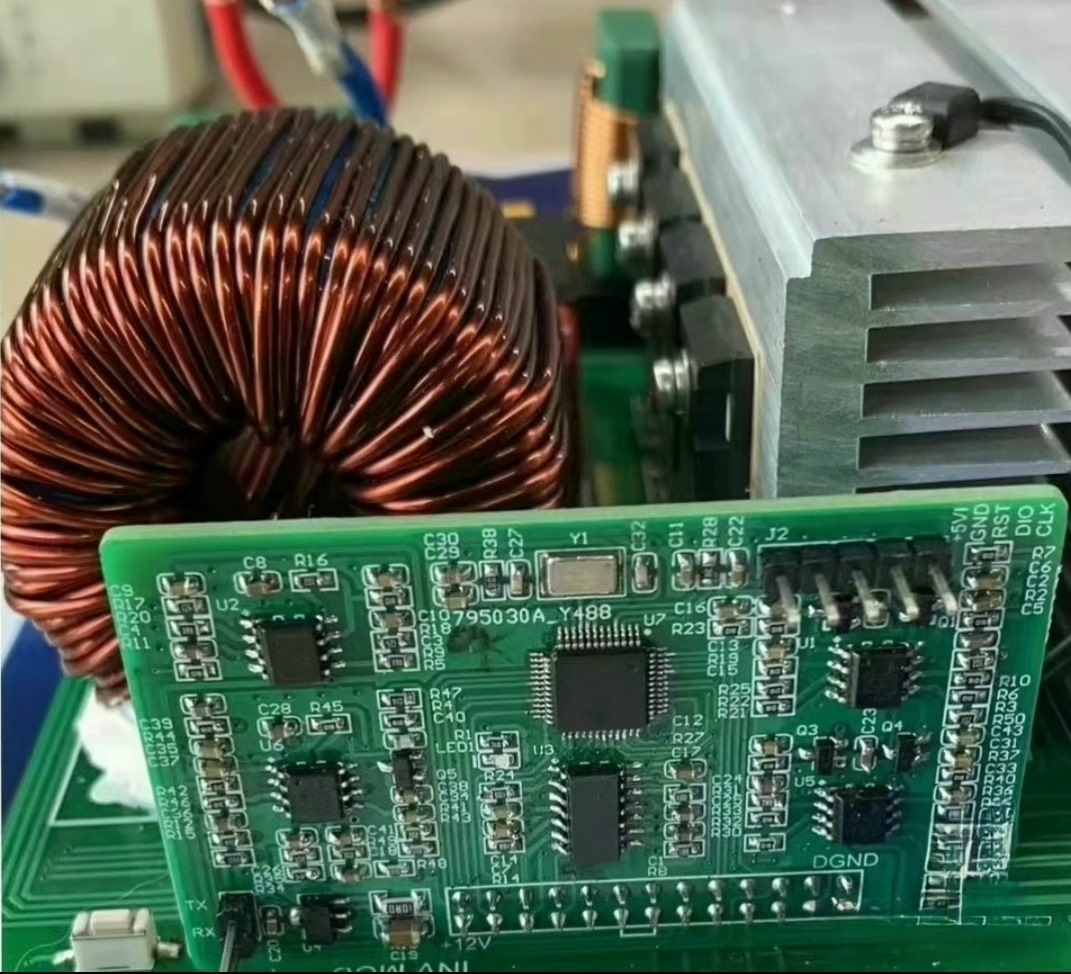

二.控制部分：采用两颗M0+32位MCU（BAT32G139L048系列）其一：负责主逆变控制和市电PFC及UPS功能控制，其二：负责双向DC-DC控制及上位机通讯，逆变控制MCU采用单极性/单极性倍频SPWM调制方式，效率高，干扰小，输出电压采电压、电流双环控制，动态响应快、负载适应能力强，全数字控制。
上电自检功能：通过单片机轮流发信号并检测反馈信息的方式来判断驱动回路、功率回路是否存在故障，并发出报警用；
三.功率部分：H桥IGBT采用650V30A/50A大电流管子；
四.本主板的技术参数：
1.额定功率：2000W
2.峰值功率：3800W（100ms）
3.输入电压：44~58VDC(可设置）
4.输出电压：220/230VAC±2%
5.输出频率：50/60Hz±0.5%
6.输出谐波：<3%
7.整机效率：≥92%
8.最大充电功率：20A/1100W
9.市电充电范围：(180~264)VAC /50(60)Hz±5%
10.充电时PF：≥0.98（THI<5% ）
11.UPS转换时间：≤20ms
12.输出短路保护和限流+关断
13.保护功能：过温、过载、短路、过欠压等
14.输入与输出隔离
15.上位机通讯接口：UART（9600）

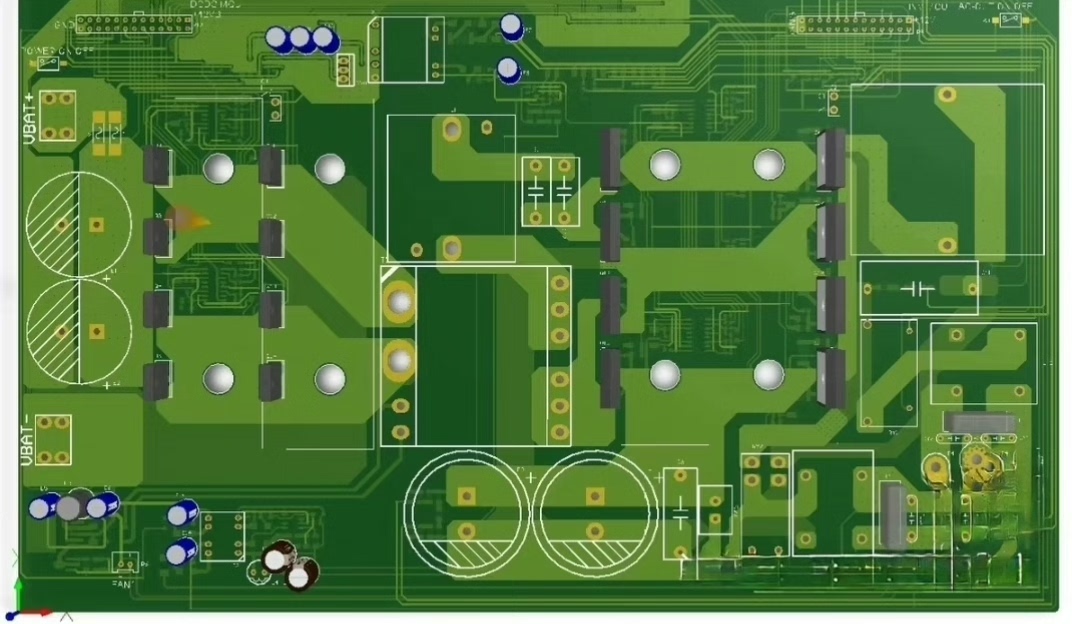

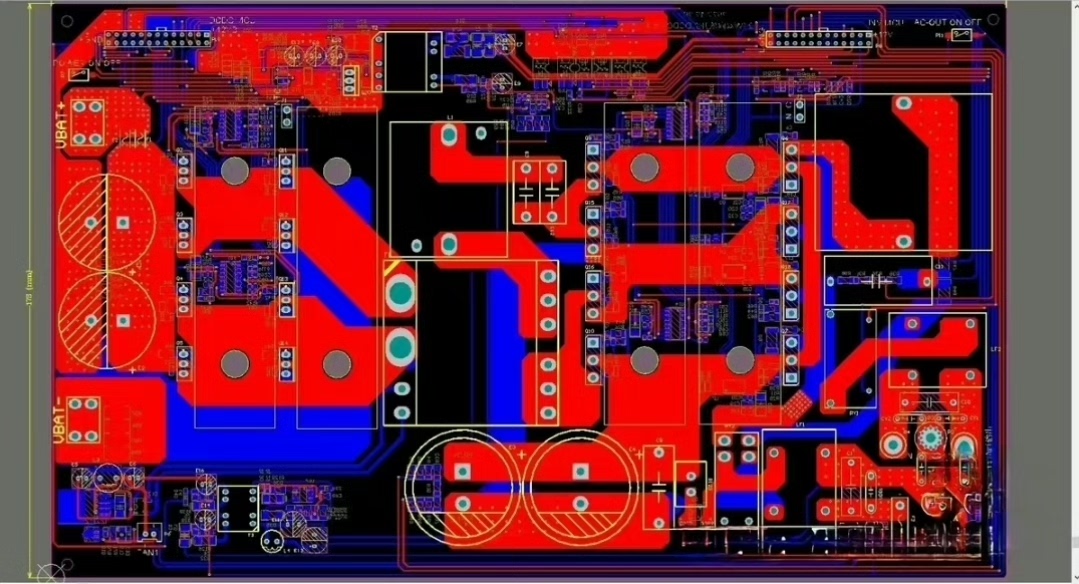

备注：本方案提供有PCB文件源文件，原理图源文件为AD格式，对于非标件物料本生产资料中有说明其规格参数
