008【GD32F470】TTP224 4路 电容式 触摸开关 数字触摸传感器模块移植教程（有完整工程代码）

2.8 TTP224触摸传感器
该模块是一个基于触摸检测IC(TTP223B)的电容式点动型触摸开关模块。常态下，模块输出低电平，模式为低功耗模式；当用手指触摸相应位置时，模块会输出高电平，模式切换为快速模式;当持续12秒没有触摸时，模式又切换为低功耗模式。可以将模块安装在非金属材料如塑料、玻璃的表面。也可以将薄薄的纸片（非金属）覆盖在模块的表面，直到触摸的位置正确，即可做成隐藏在墙壁、桌面等地方的按键。该模块可以让你免除常规按压型键的烦恼。

2.8.1 模块来源
采购链接：

资料下载链接：
【完整代码资料见：https://pan.quark.cn/s/26a2752ad5f3】

2.8.2 规格参数
工作电压：2.4-5.5V
工作电流：2.5uA~9uA
模块尺寸：35x29 mm
最快响应时间：100Ms
控制方式：GOIO
管脚数量：6 Pin（2.54mm间距排针）
工作电流：2.5uA~9uA
模块尺寸：35x29 mm
最快响应时间：100Ms
控制方式：GOIO
管脚数量：6 Pin（2.54mm间距排针）

2.8.3 移植过程
我们的目标是在梁山派GD32F470上能够实现4路按键的触摸功能。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。

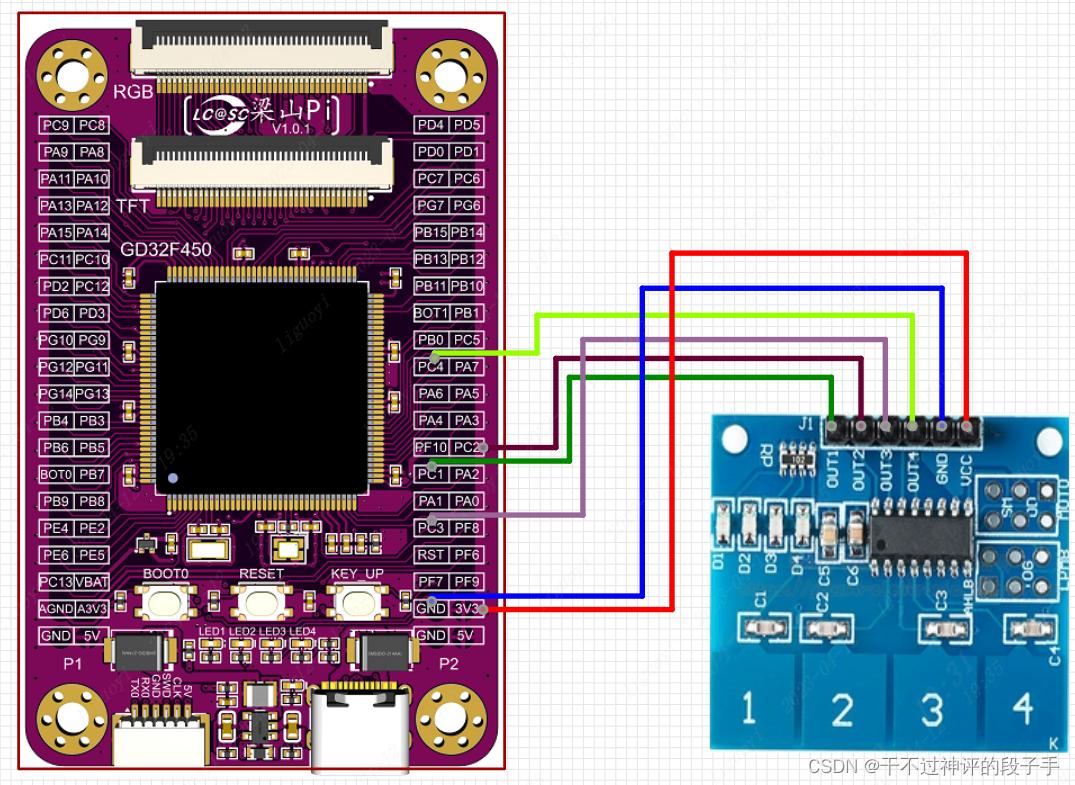

2.8.3.1 查看资料

触摸传感器	立创·梁山派
OUT1	PC1
OUT2	PC2
OUT3	PC3
OUT4	PC4
GND	GND
VCC	3V3

2.8.3.3 移植至工程
移植步骤中的导入.c和.h文件与上一节相同，只是将.c和.h文件更改为bsp_touchkey.c与bsp_touchkey.h。见2.2.3.3 移植至工程。这里不再过多讲述。移植完成后面修改相关代码。
在文件bsp_touchkey.c中，编写如下代码。

/********************************************************************************
  * 文 件 名: bsp_touchkey.c
  * 版 本 号: 初版
  * 修改作者: LC
  * 修改日期: 2023年04月06日
  * 功能介绍:
  ******************************************************************************
  * 注意事项:
*********************************************************************************/

#include "bsp_touchkey.h"
#include "systick.h"
#include "bsp_usart.h"
#include "stdio.h"


/******************************************************************
 * 函 数 名 称：TTP224_GPIO_Init
 * 函 数 说 明：对电容式触摸芯片TTP224进行初始化
 * 函 数 形 参：无
 * 函 数 返 回：无
 * 作       者：LC
 * 备       注：无
******************************************************************/
void TTP224_GPIO_Init(void)
{
    /*  开启时钟  */
        rcu_periph_clock_enable(RCU_IN1);
    rcu_periph_clock_enable(RCU_IN2);
    rcu_periph_clock_enable(RCU_IN3);
    rcu_periph_clock_enable(RCU_IN4);

        /* 配置IN1 为输入模式 上拉模式 */
        gpio_mode_set(PORT_IN1,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_IN1);
        /* 配置IN2 为输入模式 上拉模式 */
        gpio_mode_set(PORT_IN2,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_IN2);
        /* 配置IN3 为输入模式 上拉模式 */
        gpio_mode_set(PORT_IN3,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_IN3);
        /* 配置IN4 为输入模式 上拉模式 */
        gpio_mode_set(PORT_IN4,GPIO_MODE_INPUT,GPIO_PUPD_PULLUP,GPIO_IN4);

}

/******************************************************************
 * 函 数 名 称：Key_IN1_Scanf
 * 函 数 说 明：返回触摸键1引脚电平状态
 * 函 数 形 参：无
 * 函 数 返 回：0=未检测到有触摸  1=检测到触摸
 * 作       者：LC
 * 备       注：无
******************************************************************/
char Key_IN1_Scanf(void)
{
    return KEY_IN1;
}
/******************************************************************
 * 函 数 名 称：Key_IN2_Scanf
 * 函 数 说 明：返回触摸键2引脚电平状态
 * 函 数 形 参：无
 * 函 数 返 回：0=未检测到有触摸  1=检测到触摸
 * 作       者：LC
 * 备       注：无
******************************************************************/

char Key_IN2_Scanf(void)
{
    return KEY_IN2;
}
/******************************************************************
 * 函 数 名 称：Key_IN3_Scanf
 * 函 数 说 明：返回触摸键3引脚电平状态
 * 函 数 形 参：无
 * 函 数 返 回：0=未检测到有触摸  1=检测到触摸
 * 作       者：LC
 * 备       注：无
******************************************************************/

char Key_IN3_Scanf(void)
{
    return KEY_IN3;
}
/******************************************************************
 * 函 数 名 称：Key_IN4_Scanf
 * 函 数 说 明：返回触摸键4引脚电平状态
 * 函 数 形 参：无
 * 函 数 返 回：0=未检测到有触摸  1=检测到触摸
 * 作       者：LC
 * 备       注：无
******************************************************************/
char Key_IN4_Scanf(void)
{
    return KEY_IN4;
}

在文件bsp_touchkey.h中，编写如下代码。

/********************************************************************************
  * 文 件 名: bsp_touchkey.h
  * 版 本 号: 初版
  * 修改作者: LC
  * 修改日期: 2023年04月06日
  * 功能介绍:
  ******************************************************************************
  * 注意事项:
*********************************************************************************/

#ifndef _BSP_TOUCHKEY_H_
#define _BSP_TOUCHKEY_H_

#include "gd32f4xx.h"


#define RCU_IN1     RCU_GPIOC
#define PORT_IN1    GPIOC
#define GPIO_IN1    GPIO_PIN_1

#define RCU_IN2     RCU_GPIOC
#define PORT_IN2    GPIOC
#define GPIO_IN2    GPIO_PIN_2

#define RCU_IN3     RCU_GPIOC
#define PORT_IN3    GPIOC
#define GPIO_IN3    GPIO_PIN_3

#define RCU_IN4     RCU_GPIOC
#define PORT_IN4    GPIOC
#define GPIO_IN4    GPIO_PIN_4


#define KEY_IN1   gpio_input_bit_get(PORT_IN1, GPIO_IN1)
#define KEY_IN2   gpio_input_bit_get(PORT_IN2, GPIO_IN2)
#define KEY_IN3   gpio_input_bit_get(PORT_IN3, GPIO_IN3)
#define KEY_IN4   gpio_input_bit_get(PORT_IN4, GPIO_IN4)

void TTP224_GPIO_Init(void);//引脚初始化
char Key_IN1_Scanf(void);//触摸按键1的输入状态
char Key_IN2_Scanf(void);//触摸按键2的输入状态
char Key_IN3_Scanf(void);//触摸按键3的输入状态
char Key_IN4_Scanf(void);//触摸按键4的输入状态

#endif

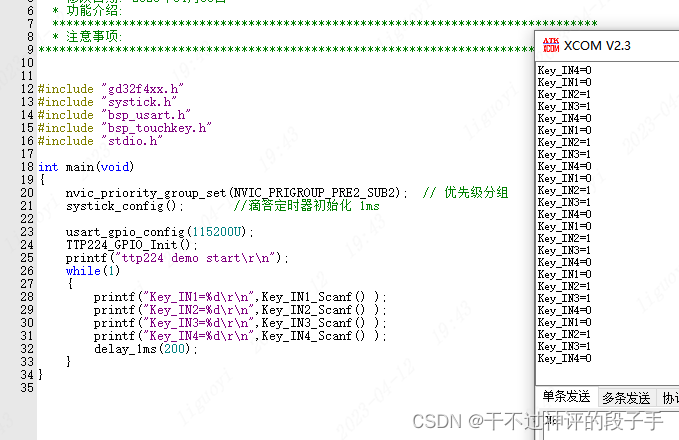

2.8.4 移植验证
在自己工程中的main主函数中，编写如下。

【完整代码资料见：https://pan.quark.cn/s/26a2752ad5f3】

移植现象：触摸2和3键，输出1；1和4键键不触摸，输出0。

移植成功示例：
