039【GD32F470】 2.39 FR1002人脸识别模块

2.39 FR1002人脸识别模块

FR1002人脸识别模组解决方案以高性能应用处理器为硬件平台，配合双目传感器进行活体检测，具有启动速度快、金融级的识别能力、超低使用功耗等特点。凭借超低功耗、强大的运算速度，在多种应用领域中，为各行业赋能。

2.39.1 模块来源

资料下载链接：
http://h.hlktech.com/Mobile/download/fdetail/215.html

2.39.2 规格参数

工作电压：5.0-14V
工作电流：低于2W
人脸数：100人
识别距离：0.4~1.0M
输出格式：厂家自定义格式
控制接口：串口

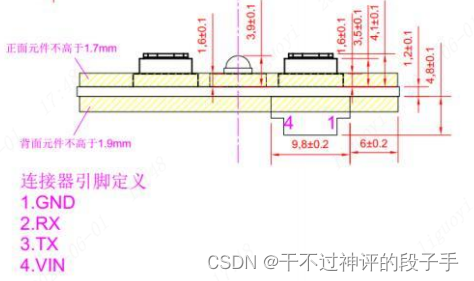

管脚数量：4 Pin（2.54mm间距排针）

2.39.3 移植过程

我们的目标是在梁山派GD32F470上能够判断当前环境状况的功能。首先要获取资料，查看数据手册应如何实现，再移植至我们的工程。

2.39.3.1 查看资料

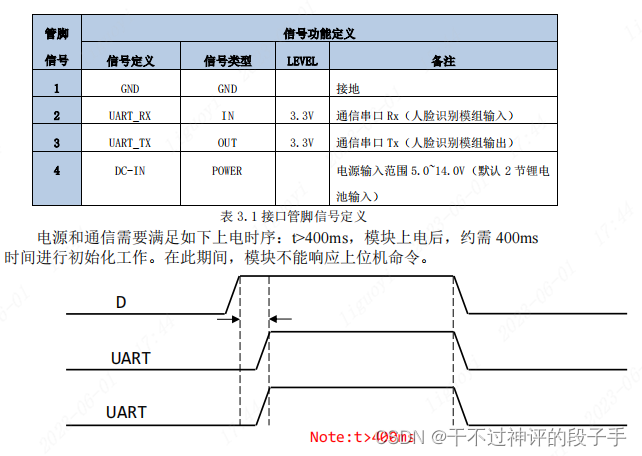

手册中要求要满足上电时序，才可进行初始化工作。

默认采用串口进行通信，默认波特率为 115200bps。传送的帧格式为 10 位，一位 0 电平起始位，8 位数据位（低位在前）和一位停止位，无校验位。
其余内容请查看FR1002人脸识别模组用户手册。

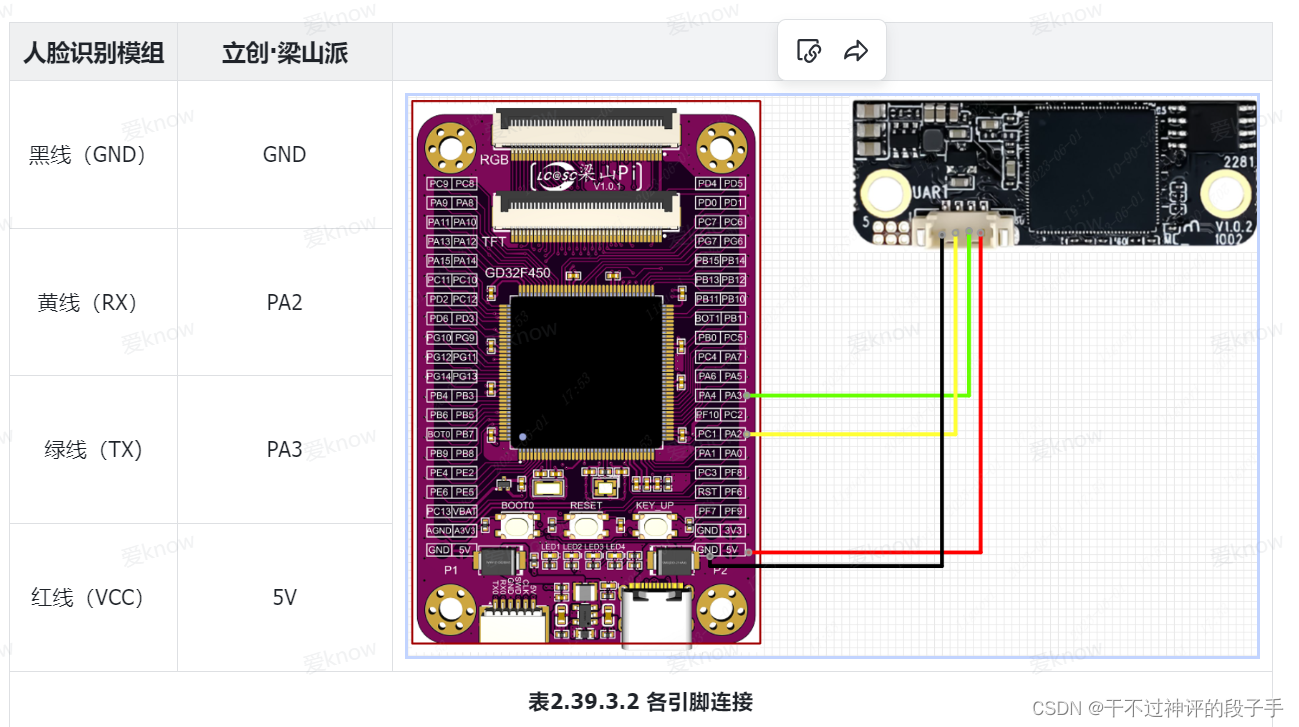

2.39.3.2 引脚选择
