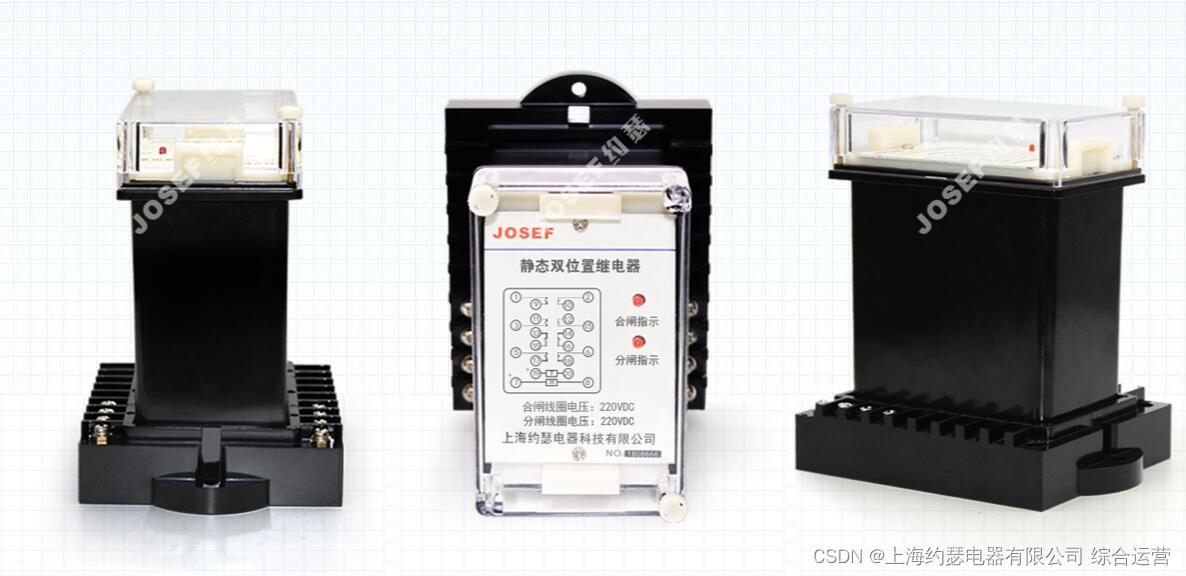

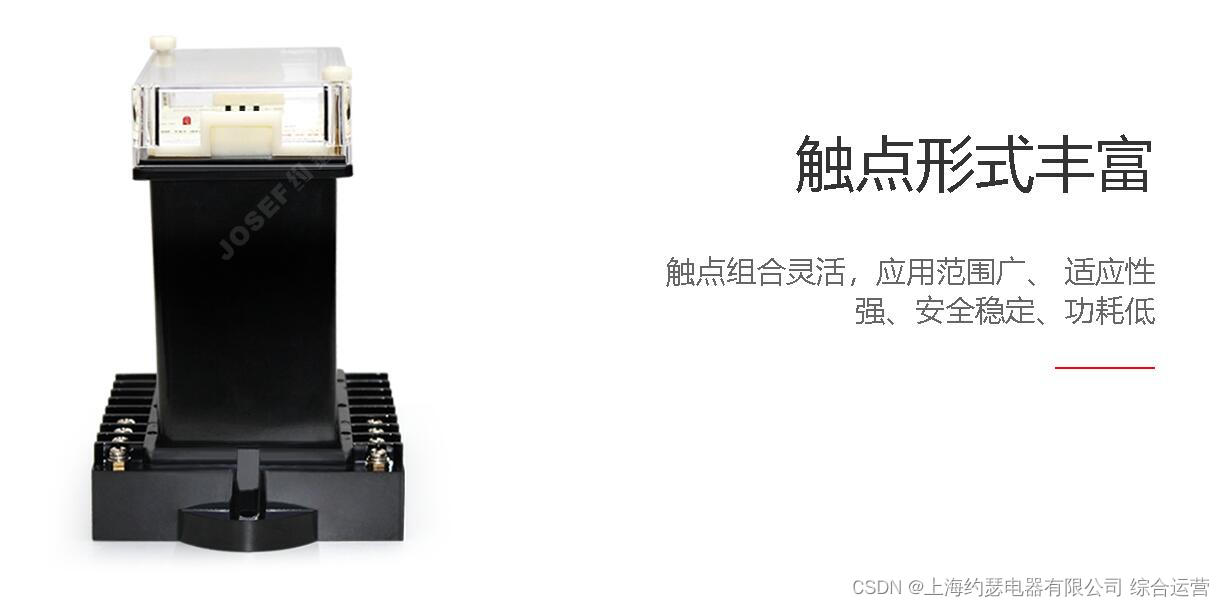

静态双位置继电器XJLS-84/440/DC220V

系列型号：
XJLS-81/220静态双位置继电器；
XJLS-81/002静态双位置继电器；
XJLS-81/330静态双位置继电器；
XJLS-81/023A静态双位置继电器；
XJLS-81/123A静态双位置继电器；
XJLS-84/023A静态双位置继电器;
XJLS-84/132A静态双位置继电器;
XJLS-84/203静态双位置继电器;
XJLS-84/222A静态双位置继电器;
XJLS-84/312A静态双位置继电器;
XJLS-84/502静态双位置继电器;
XJLS-84/440静态双位置继电器;
XJLS-84/203A静态双位置继电器;
XJLS-84/260/ZT静态双位置继电器;
XJLS-84/440/ZT静态双位置继电器;
XJLS-84/620/ZT静态双位置继电器;

1 用途
XJLS-84/440/AC220V双位置继电器用于交直流操作的各种保护与自动控制系统中，作为切换闭锁元件。
2 特点
本系列产品采用进口双位置继电器组成，不需要任何繁琐的机械调整，安全可靠，并有分闸、合闸指示，分闸、合闸线圈由电流启动或电压启动，电流启动值从0.25A～6A通用。接线时注意极性，简化了大量的规格，这样既方便设计安装，又利于配套。

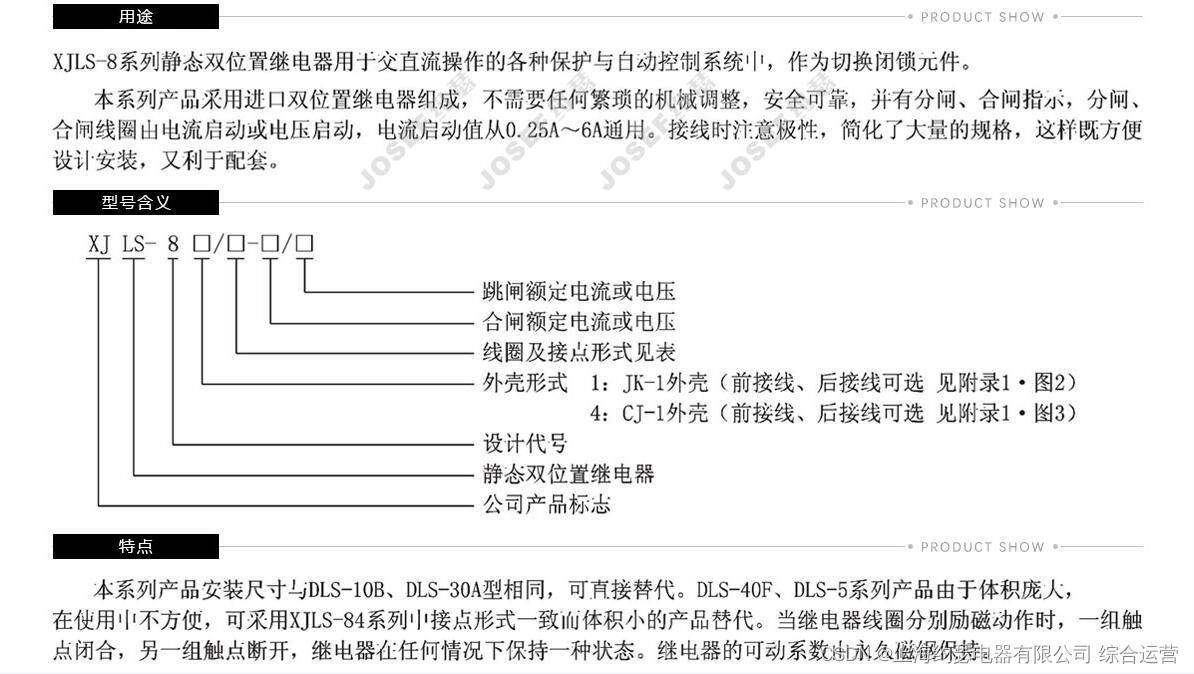

3 型号及命名含义

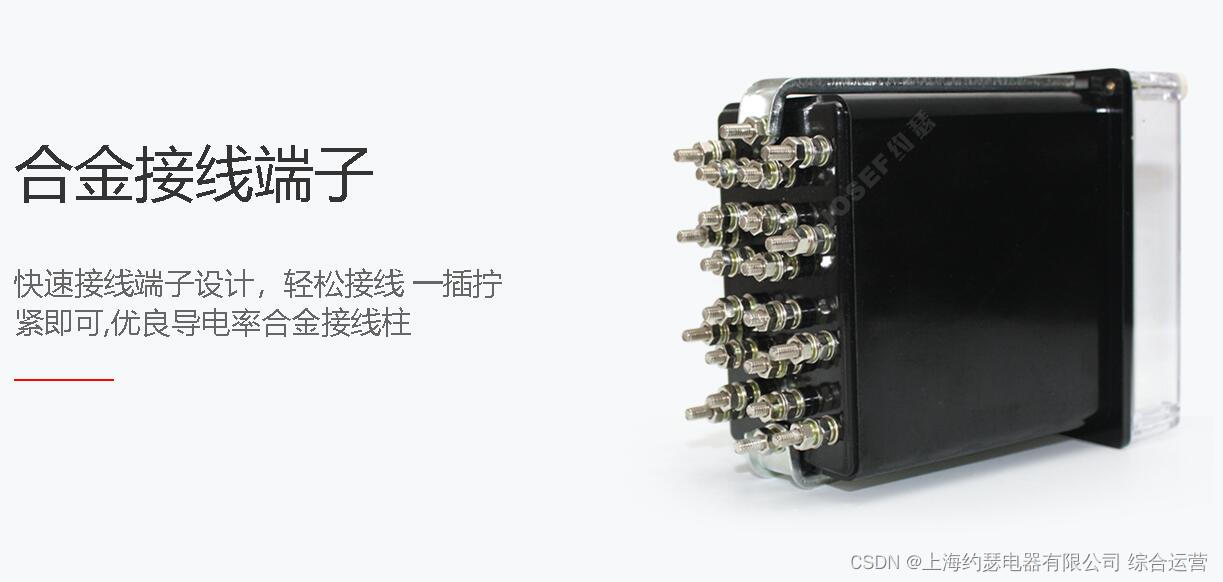

4 结构
本系列产品安装尺寸与DLS-10B、DLS-30A型完全相同，可直接替代。DLS-40F、DLS-5系列产品由于体积庞大，在使用中不方便，可采用XJLS-84系列中接点形式*而体积小的产品替代。当继电器线圈分别励磁动作时，一组触点闭合，另一组触点断开，继电器在任何情况下保持一种状态。继电器的可动系数由永磁钢保持。

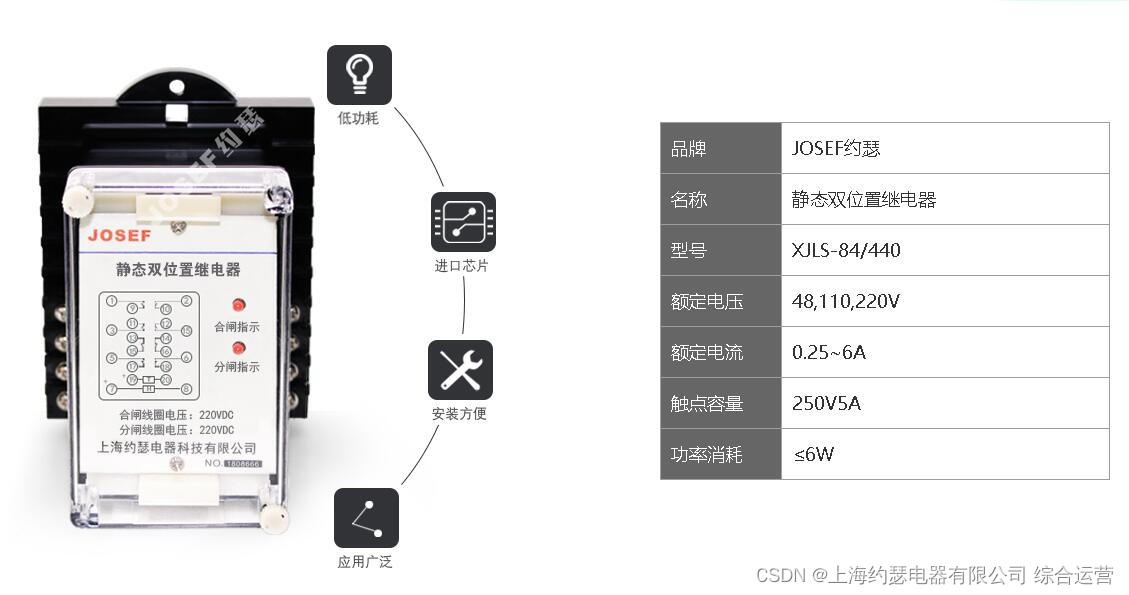

5 技术参数
5.1 规格见表：

5.3 动作电流不大于小额定电流的80%。
5.4 在额定启动值下，动作时间不大于30mS。
5.5 功耗不大于6W。
5.6 触点性能
5.6.1 触点断开容量继电器在电压不大于250V，电流不大于1A，τ=5±0.75mS的直流有感负荷电路中触点断开容量为50W：电压不大于250V，电流不大于5A的交流（cosφ=0.4±0.1）电路中，触点断开容量为250VA。

5.6.2 触点长期允许闭合电流为5A。
5.6.3 继电器输入激励量为额定值时，触点电路在DL478-92《静态继电保护及安全自动装置通用技术条件》4.６.1条规定负荷下，能可靠动作及返回，其寿命次数为10。

5.7 绝缘电阻 继电器的各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触

点电路之间，用开路电压为500V的兆欧表测定，其绝缘电阻应不小于300MΩ。
5.8 介质强度 继电器各导电电路连在一起与外露的非带电金属部分及外壳之间，以及线圈电路与触点电路之间，应能承受2KV，50Hz的交流电历时1分钟试验，无绝缘击穿或闪络现象。

5.9 重量 继电器的重量约为1Kg。
XJLS-81列静态双位置继电器端子接线图（俯视图）

XJLS-81继电器外形尺寸和开孔尺寸

7 订货须知

定货时须注明继电器型号规格、结构形式代号、板前或板后接线方式、数量及其它要求。

上海约瑟继电器事业部
