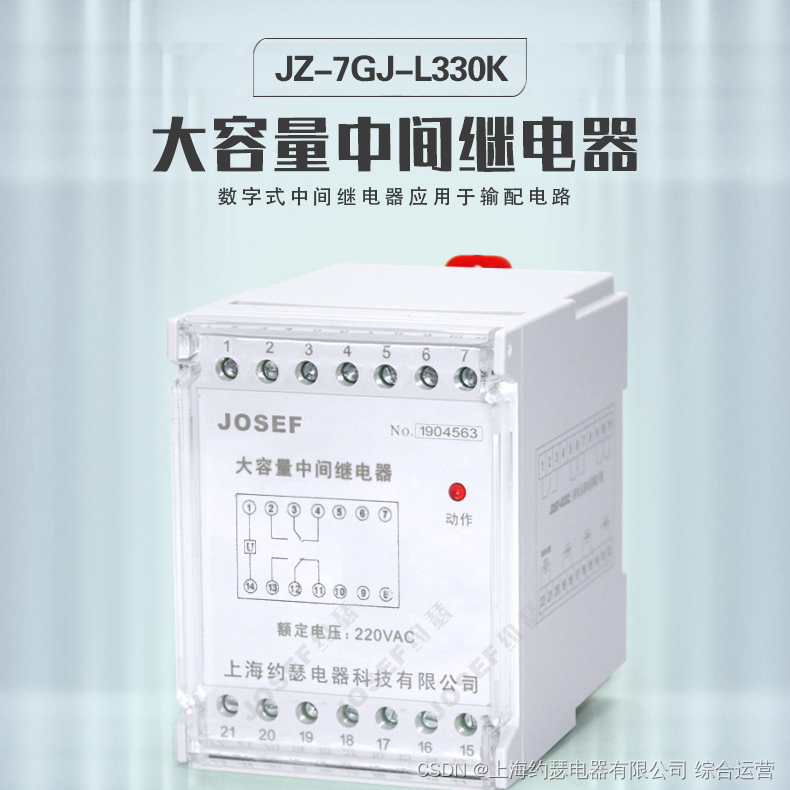

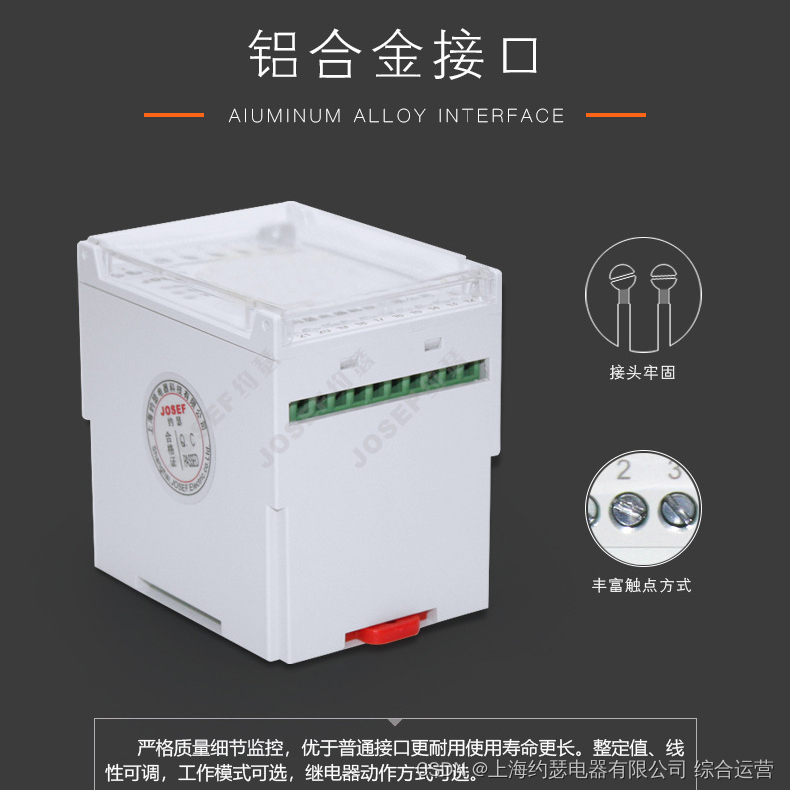

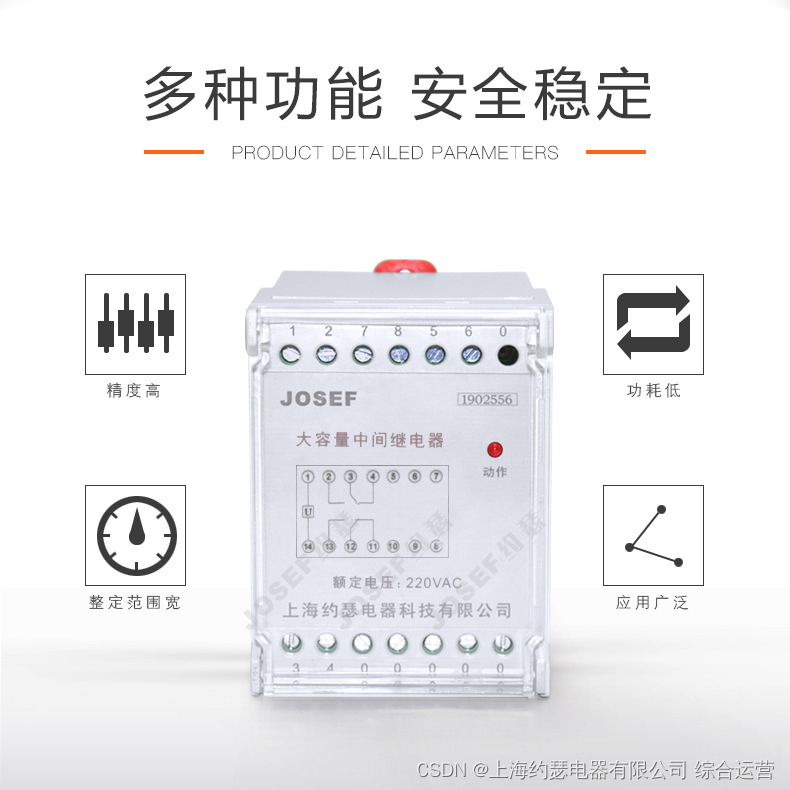

JOSEF约瑟 JZ-7GJ-L330K静态中间继电器 AC220V 导轨安装

JZ-7GJ-L330K端子排中间继电器；JZ-7GP-S330K端子排中间继电器；

JZ-7GP-L330K端子排中间继电器；JZ-7GY-S240K端子排中间继电器；

JZ-7GY-L240K端子排中间继电器；JZ-7GJ-S240K端子排中间继电器；

JZ-7GJ-L240K端子排中间继电器；JZ-7GP-S240K端子排中间继电器；

JZ-7GP-L240K端子排中间继电器；JZ-7GY-S420K端子排中间继电器；

一、概述

JZ-7GJ-L330K；JZ-7GP-S330K中间继电器中间继电器的接点容量虽然不是很大，但也具有一定的带负载能力，同时其驱动所需要的电流又很小，因此可以用中间继电器来扩大接点容量。它的原理和交流接触器一样，都是由固定铁芯、动铁芯、弹簧、动触点、静触点、线圈、接线端子和外壳组成。线圈通电，动铁芯在电磁力作用下动作吸合，带动动触点动作，使常闭触点分开，常开触点闭合；线圈断电，动铁芯在弹簧的作用下带动动触点复位。

二、型号分类及含义

三、技术要求
1、额定值：额定电压 DC/AC110V、220V。
2、动作值：动作电压直流应不大于额定电压 70%，交流应不大于额定电压 75%；
3、返回值：返回电压应不小于10%额定电压。
4、动作时间和返回时间大不于15ms。
5、触点容量：在电压不超过250V，电流不超过1A，时间常数为5ms±0.75ms直流有感负荷电路中，断开容量为50W；
在电压不超过250V，电流不超过5A，功率因数为cosφ=0.4±0.1的交流电路中，断开容量为500VA。输出触点在上述规定的
负荷条件下，产品能可靠动作及返回5×104次。输出触点长期允许接通电流为5A。

四、产品内部接线图

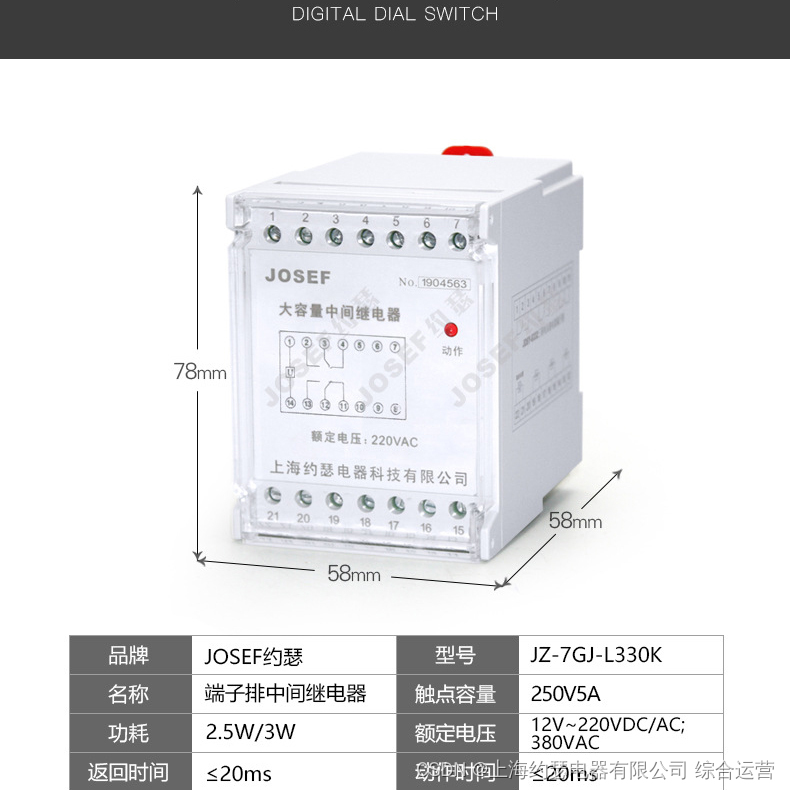

五、安装开孔尺寸图

​

上海约瑟电器事业部
