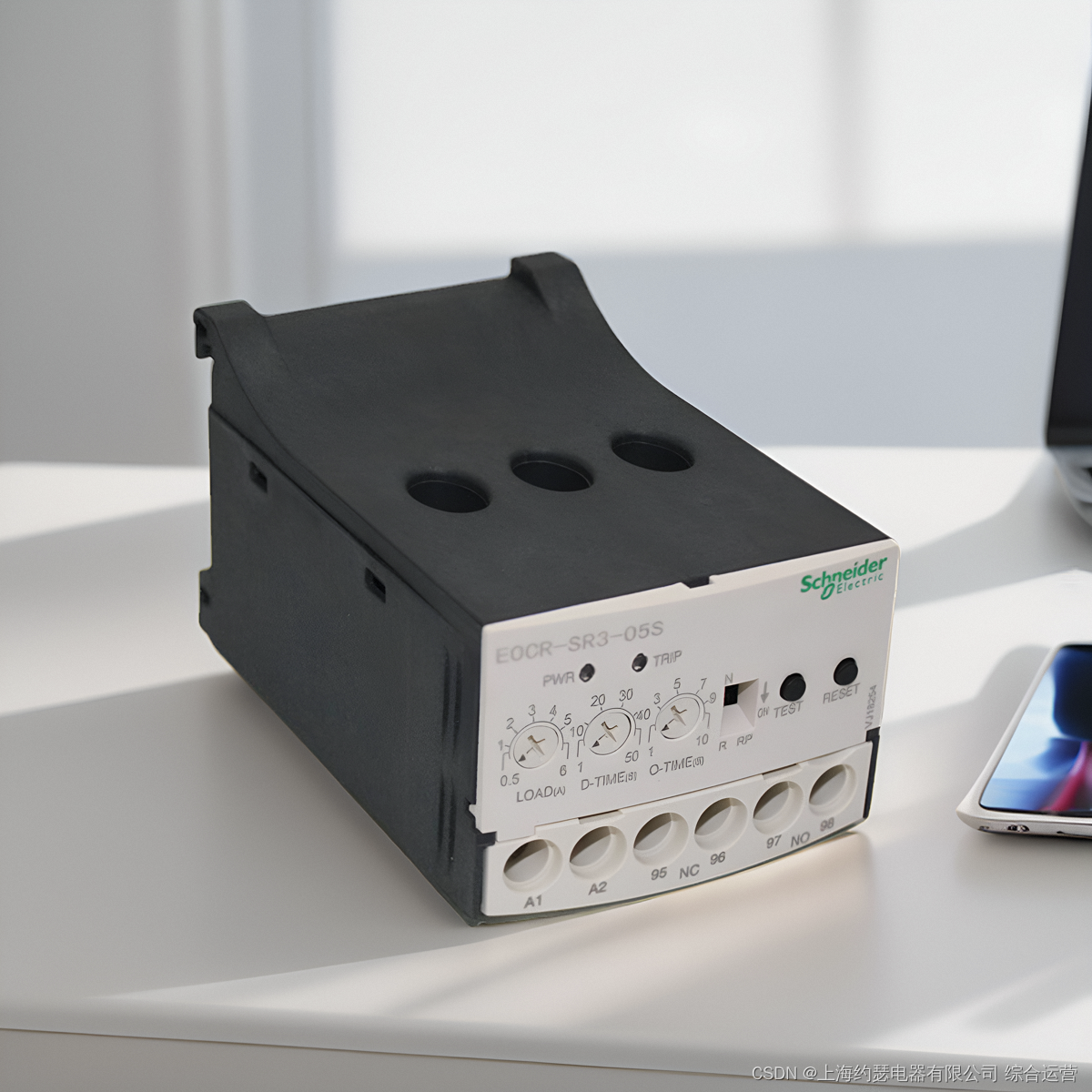

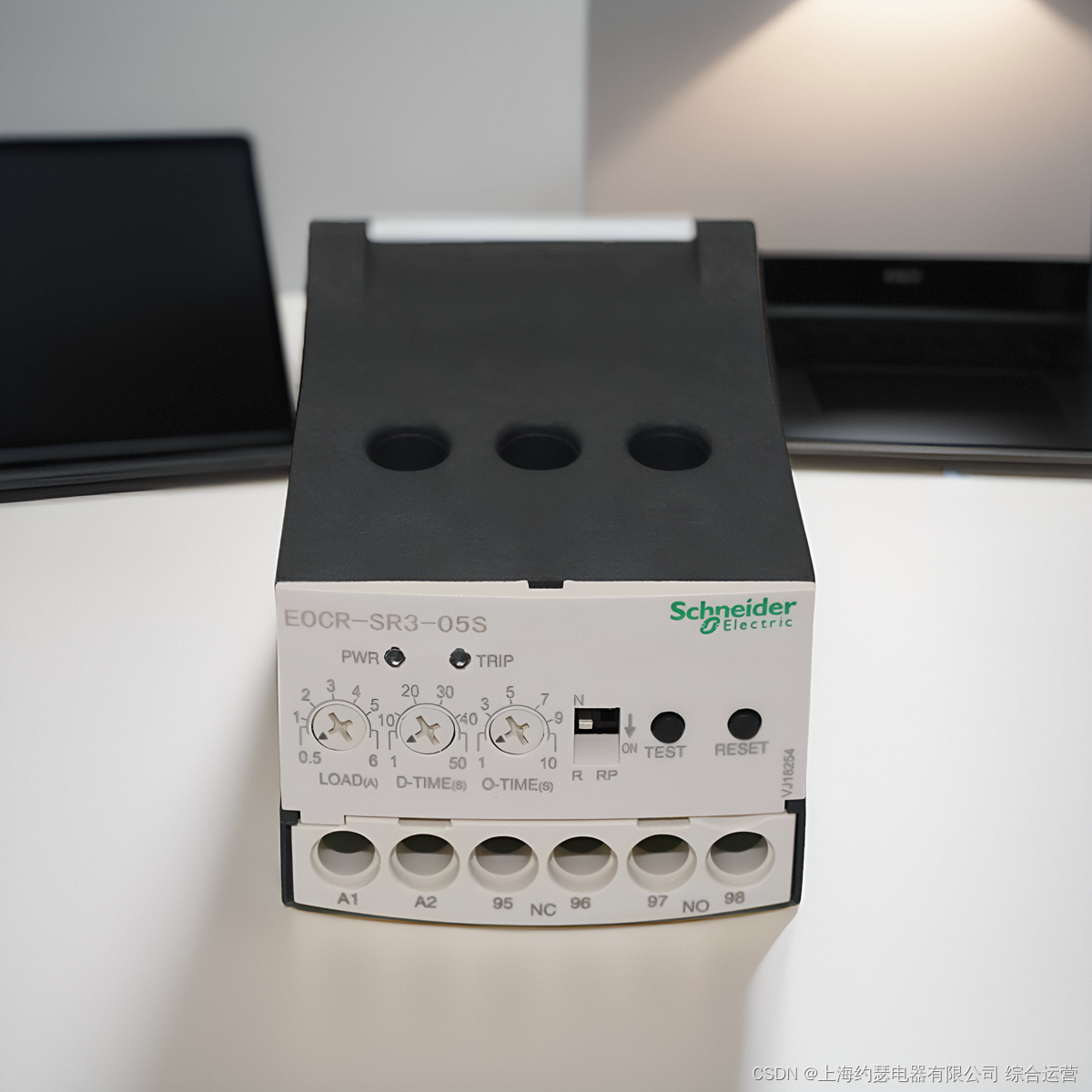

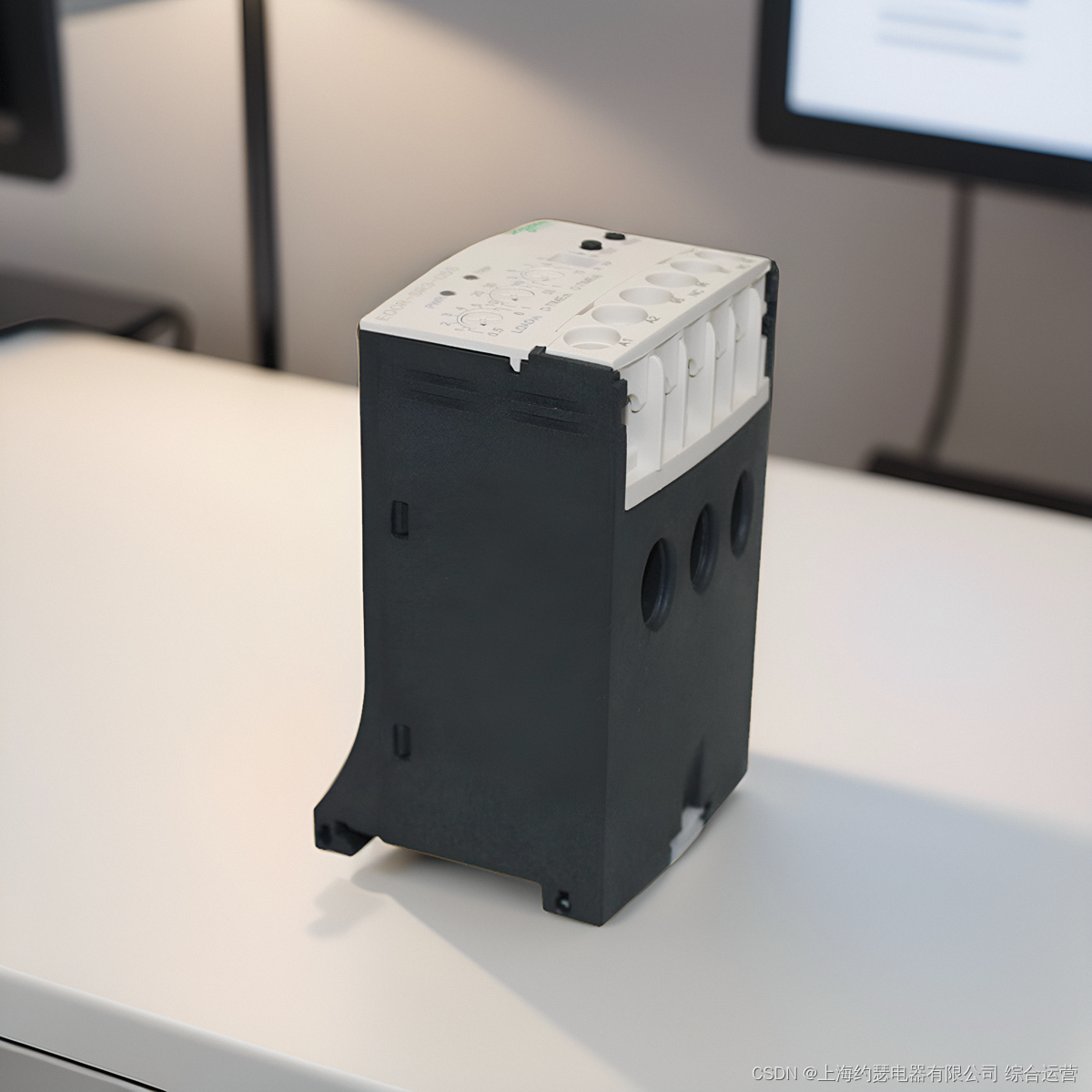

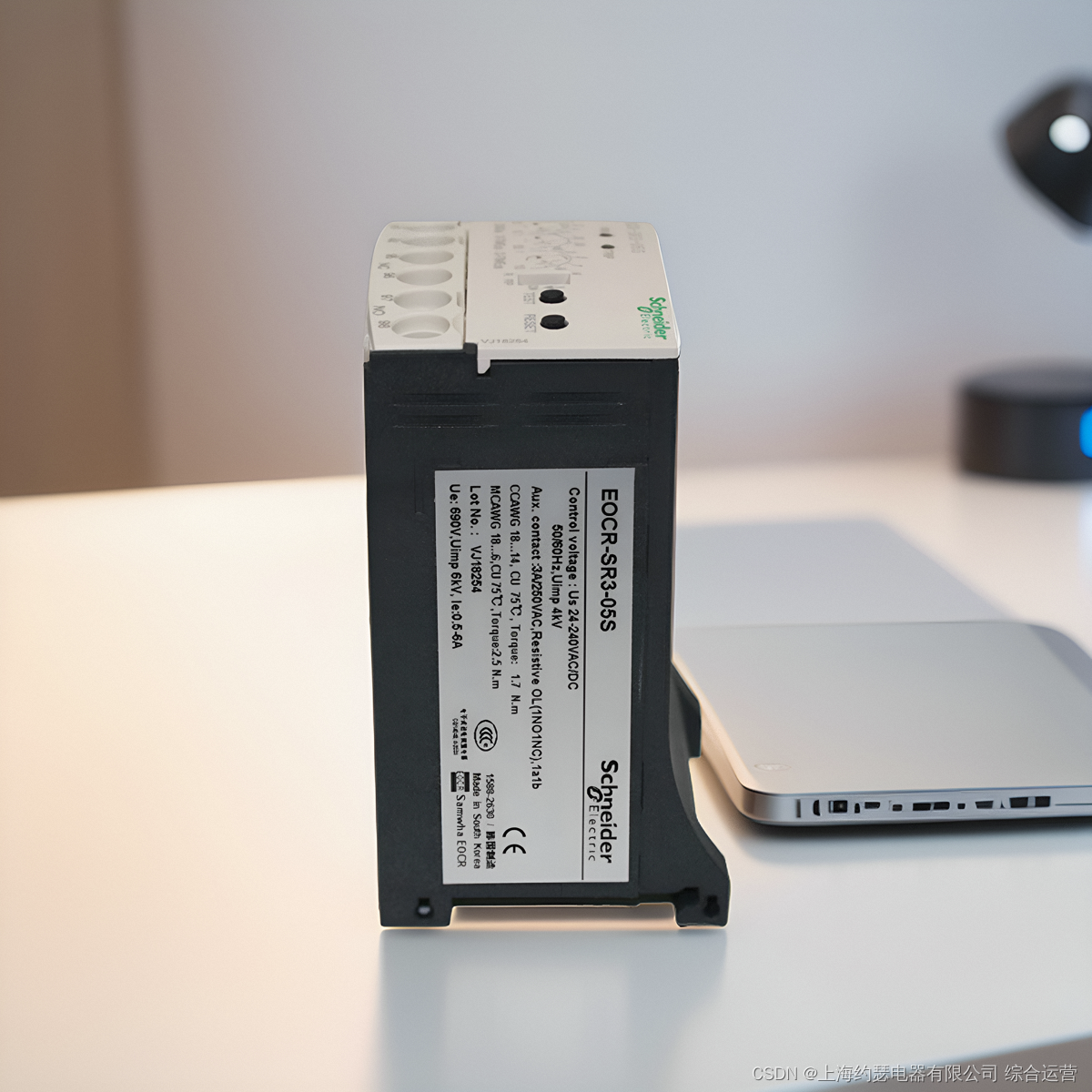

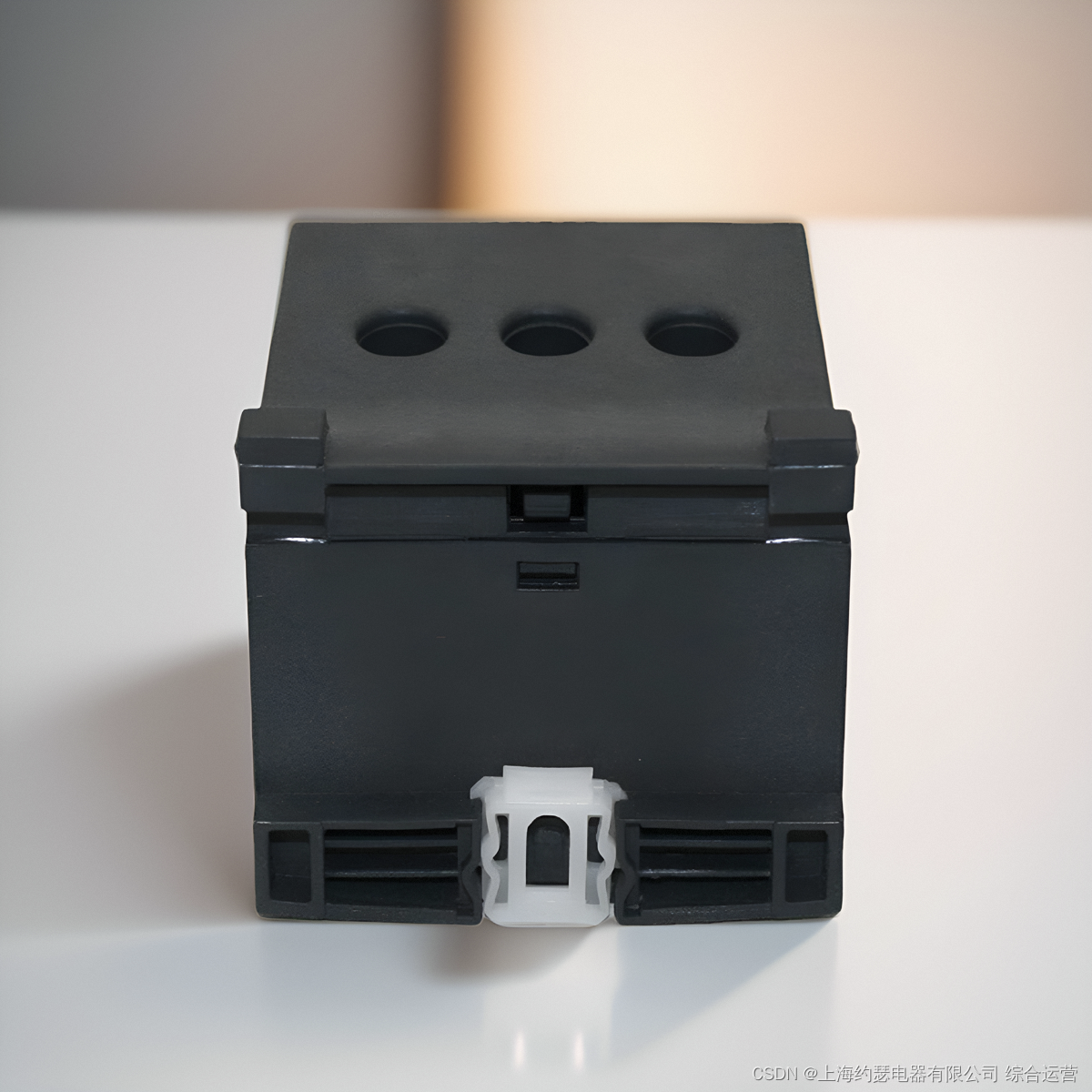

SR3-05S电机保护器 施耐德 EOCR-SR3

EOCR-SR3电机保护器 施耐德

EOCR主要产品有电子式电动机保护继电器，电子式过电流继电器，电子式欠电流继电器，电子式欠电压继电器，其它保护和监视装置，电流互感器。

系列型号：

EOCR-SR3-05S

EOCR-SR3-30S

EOCR-SR3-60S

EOCR-DS3T-05S

EOCR-DS3T-30S

EOCR-DS3T-60S

密集型设计
■ 基于MCU的产品
■ 电子式多保护功能
■ 宽的电流调整范围（10:1）
■ 电流表功能和跳闸指示
■ 方便查找故障原因和运转监视
■ 手动即时复位/电动远距离复位
■ 自检功能
■ 强的环境适应性
■ 失效-安全工作方式（无电压释放）

EOCR-DS1（T）/DS2（T）/DS3（T） 保　　护

保护项目 EOCR动作（跳闸）时间

DS1（T） DS2（T） DS3（T）

过电流 O-TIME（曲线） O-TIME O-TIME

缺相 4秒 4秒 4秒

堵转 D-TIME+O-TIME D-TIME+O-TIME D-TIME+O-TIME

时间特性 反时限 定时限 定时限

EOCR-DS1（T）/DS2（T）/DS3（T） 技术条件

电流设定 型号 DS1（T） DS2（T） DS3（T）

05 1-6A 1-6A

30 5-30A 5-30A

60 - 5-60A

100-（超过60A） 选择外接CT

时间设定 启动 D-TIME 0~50s 1~50s

跳闸 O-TIME 1 ~ 10s 0.2~10s

控制电压（50/60HZ） 110 85-150VAC

220 180-260VAC

继电器输出 形式 2-SPST

额定负载 3A/250VAC 阻性

状态 常态被激励

时间-电流特性 反时限 定时限 定时限

跳闸和跳闸原因指示 2-LED

安装 35mm轨道

EOCR-DS1（T）/DS2（T）/DS3（T） 典型参考图/接线图/安装尺寸图

上海约瑟继电器事业部
