基于STM32单片机的温度控制系统设计与实现:仿真、程序、参考报告详解,实现温度监测与显示、限温控制与提示

基于STM32单片机的温度控制系统
可实现功能:

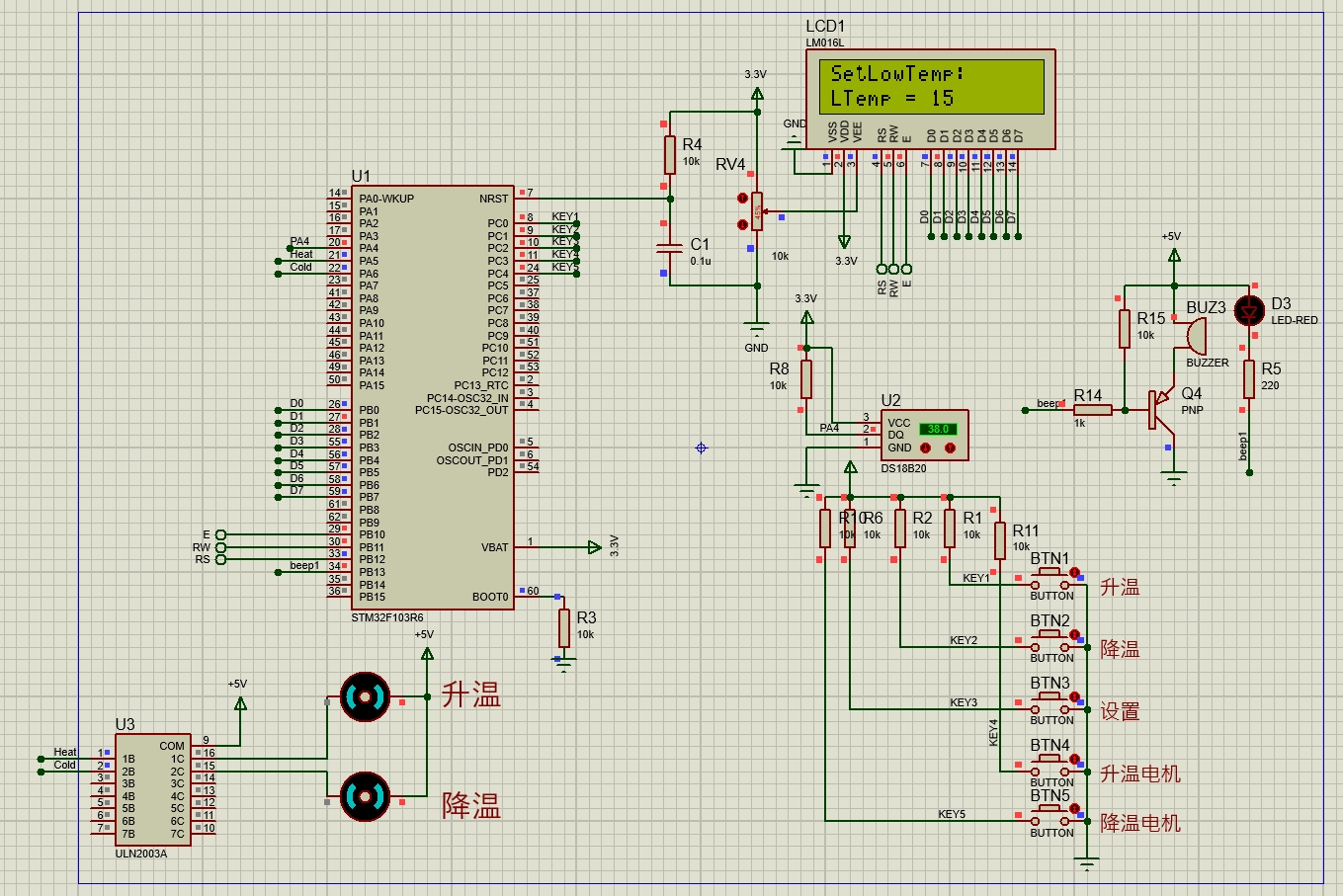

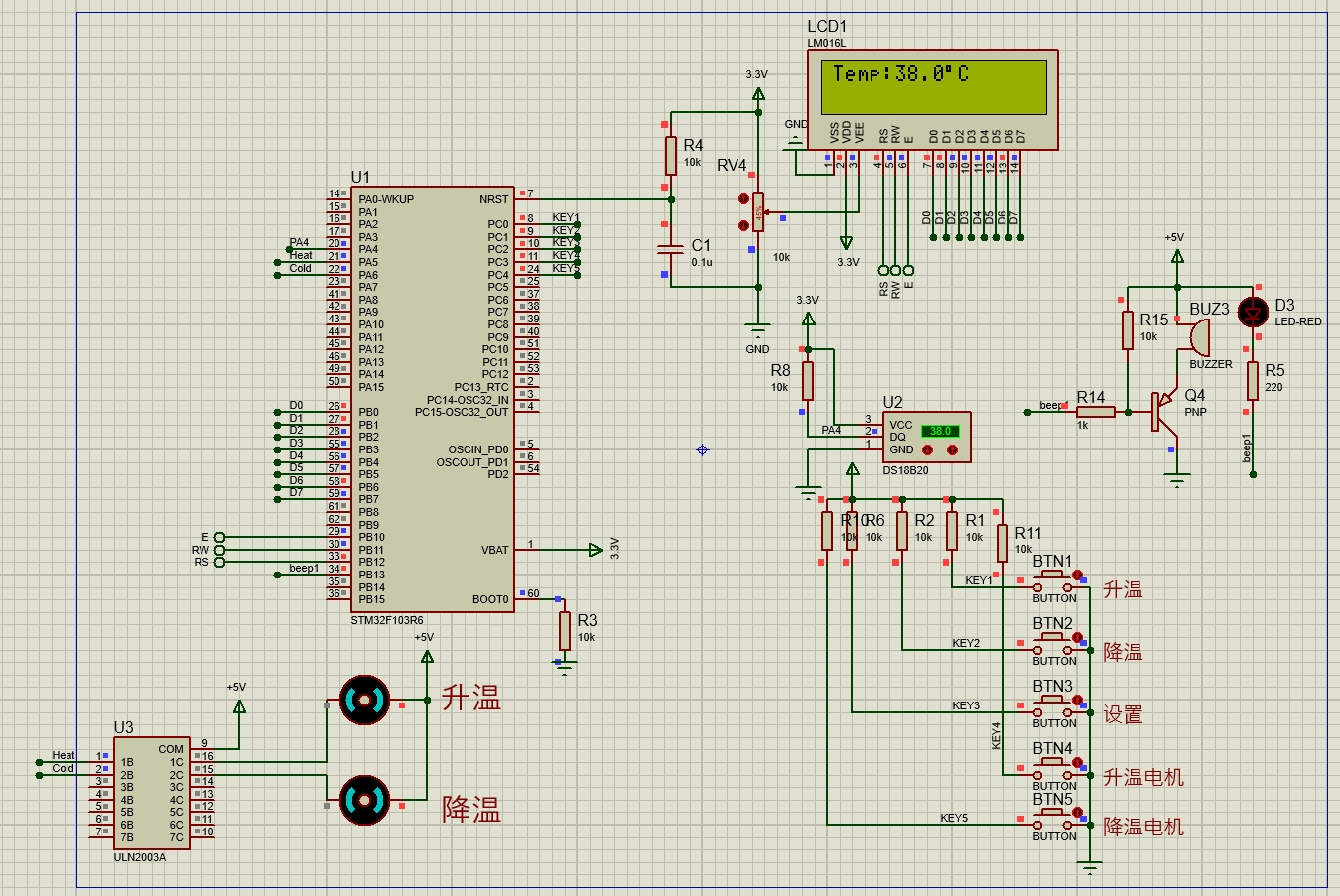

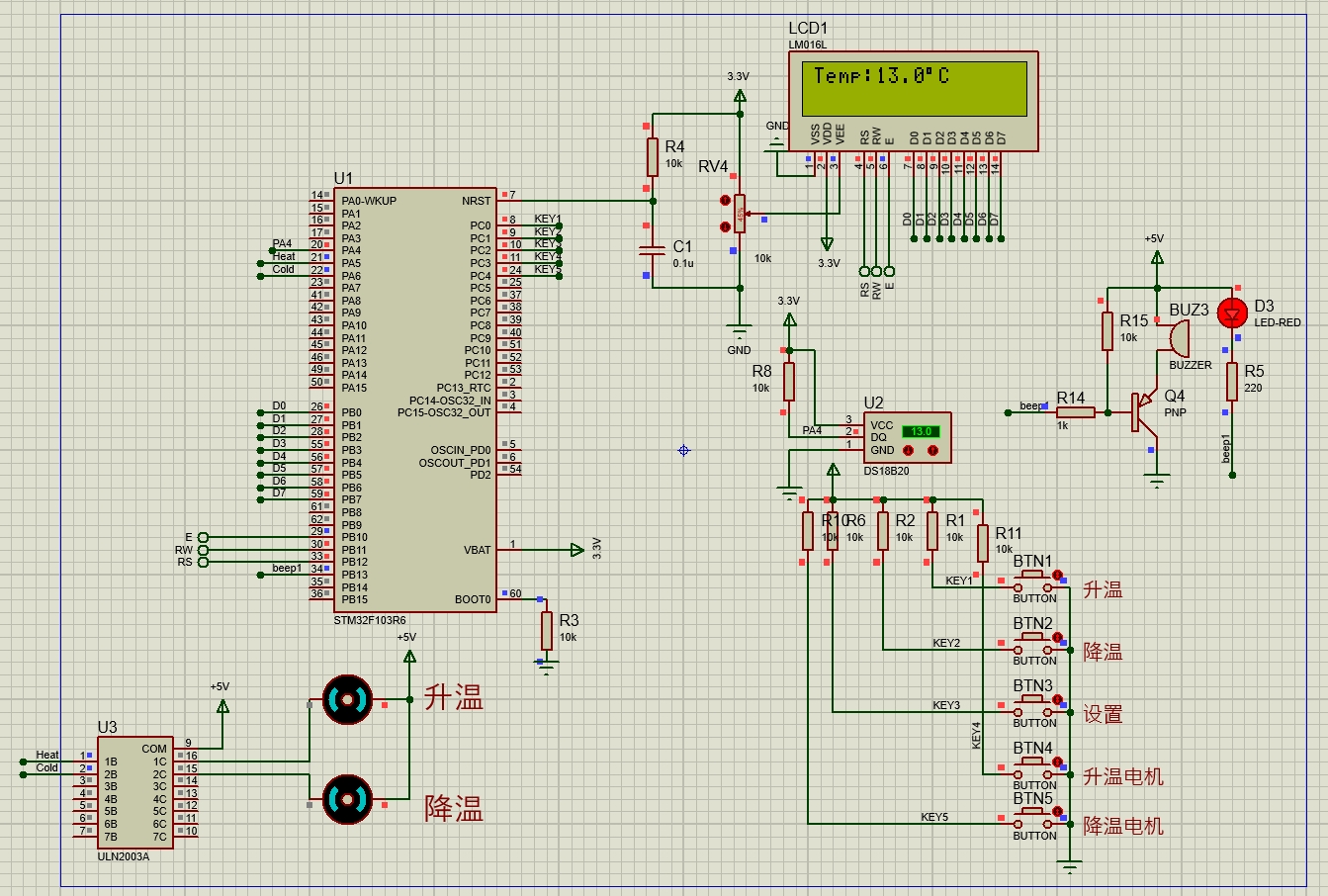

1、DS18B20监测环境温度,显示在LCD1602上
2、可以设置温度上下限
3、可以控制加热或者降温

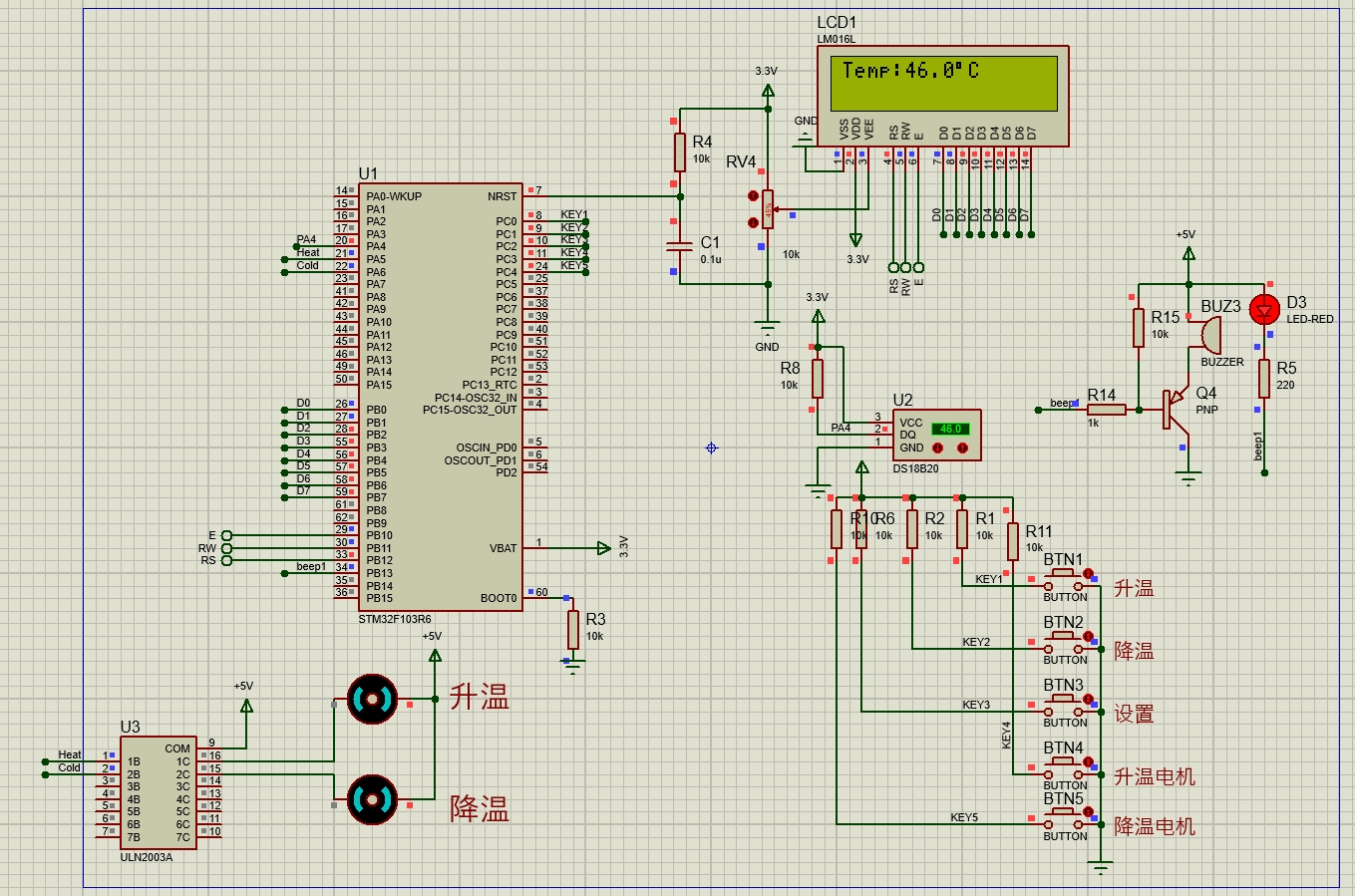

4、超过限制温度用LED或者蜂鸣器进行提示
包含:

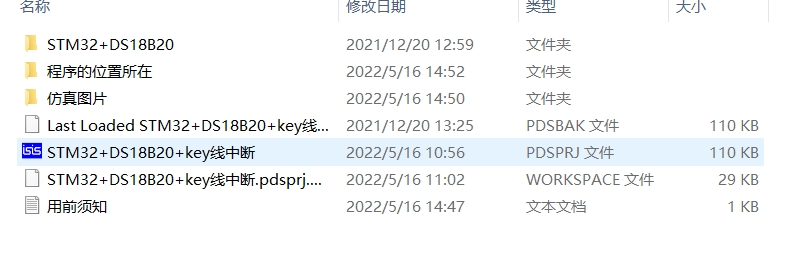

仿真、程序、参考报告

ID:5420674268296386

我爱吃咸鱼


基于STM32单片机的温度控制系统

摘要:本文介绍了一种基于STM32单片机的温度控制系统,该系统能够监测环境温度并在LCD1602上显示,同时可以设置温度上下限并通过加热或降温控制来调节温度。当温度超过限制值时,系统会通过LED或蜂鸣器进行提示。文章将围绕系统的整体结构、硬件设计、软件编程以及仿真测试等方面进行详细讲解。

  1. 引言
    温度控制是许多实时应用中的重要任务之一。在许多工业和家庭环境中,确保环境温度在特定范围内是至关重要的。基于STM32单片机的温度控制系统通过监测环境温度并根据设定的温度上下限进行控制,能够满足这一需求。

  2. 系统架构
    基于STM32单片机的温度控制系统由四部分组成,包括温度传感器模块、显示模块、控制模块和提示模块。温度传感器模块采用DS18B20温度传感器,能够准确测量环境温度,并将数据传输给控制模块。显示模块采用LCD1602显示屏,能够将温度数据实时显示出来。控制模块通过根据设定的温度上下限来控制加热或者降温。提示模块通过LED或者蜂鸣器进行温度超限提示。

  3. 硬件设计
    本系统采用STM32单片机作为核心控制器,其具有较高的处理能力和丰富的接口资源。温度传感器模块通过单总线协议与STM32单片机进行通信,实现温度数据的采集。显示模块通过I2C接口与STM32单片机连接,可以实时将温度数据显示在LCD1602上。控制模块通过GPIO口与加热或降温设备连接,从而实现对温度的控制。提示模块通过GPIO口与LED或蜂鸣器连接,实现温度超限提示功能。

  4. 软件编程
    软件编程是系统实现的关键。本系统使用C语言进行开发,利用STM32单片机的嵌入式开发环境进行编程。首先,需要对温度传感器模块和显示模块进行初始化配置。然后,通过定时中断采集温度数据,并通过LCD1602显示出来。接着,通过读取设定的温度上下限来判断是否需要控制加热或者降温,并通过控制模块的GPIO口实现相应的操作。最后,当温度超过限制值时,通过提示模块的GPIO口控制LED或蜂鸣器进行提示。

  5. 仿真测试
    为了验证系统的性能和可靠性,进行了仿真测试。首先,通过仿真工具模拟环境温度的变化,并观察系统的实时响应。测试结果表明,系统能够准确地监测环境温度并实时显示。其次,通过设置不同的温度上下限,观察系统对温度的控制效果。测试结果表明,系统能够根据设定的温度上下限进行加热或降温控制,且控制响应速度较快。最后,测试了温度超限提示功能,结果显示系统能

以上相关代码,程序地址:http://wekup.cn/674268296386.html

  • 8
    点赞
  • 26
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
单片机使用系统设计 课 题:基于DS18B20的多点温度测量系统设计 姓 名: 班 级: 学 号: 指导老师: 日 期: 引 言 在粮库测温系统、冷库测温系统、智能化建筑控制系统、中央空调系统等多种系统中都 需要多点温度测量系统。因此,多点温度测量技术实现尤为重要。美国Dallas公司推出 的数字温度传感器DSl8B20,电源供电范围在3.0~5.5V;温度测量范围为- 55~+125 ;具有独特的单总线接口,仅需要占用一个通用I/O端口即可完成和微处理器 的通信;在- 10~+85 温度范围内具有±0.5 精度;用户可编程设定9~12位的分辨率。以上特性使得 DSl8B20非常适用于构建高精度、多点温度测量系统。 DS18B20简介 DSl8B20是美国Dallas半导体公司推出的一种智能数字温度传感器。和传统的热敏电阻相 比,它能够直接读出被测温度,并且可根据实际要求通过编程实现9~12位的数字值读数 方式;可以分别在93.75ms和750 ms内完成9位和12位的数字量;从DS18B20读出信息或写入DS18B20信息仅需要1根口线(单 线接口);温度变换功率来源于数据总线,总线本身也可以向所挂接的DS18B20供电,而 无需额外电源。使用DS18B20可使系统结构更趋简单,可靠性更高。 1系统硬件设计 由DS18B20和Atmel公司推出的单片机AT89C51以及相关外围电路组成的高精度、多点温度 测量系统的结构框图如图1所示。系统采用8片DS18B20构成小型温度传感器网络[3],通 过并行连接方式连接至单片机的通用I/O端口。单片机获得温度信息后,通过特定的算法 ,将处理后的温度信息通过LED显示出来,同时通过串行口送上位机处理。 DS18B20内部均有一个独立的64位序列号,单片机通过序列号可以对一条总线上的多支D S18B20进行控制,读取它们的温度。但是,要完成这个操作,软件设计比较复杂,同时 存在一个缺点——速度太慢。无法适用于一些实时性要求高的测温场合。所以本次设计采 取一种利用单片机的并口,同步快速读取8支DS18B20的方法。 2系统软件设计 2.1 并行同步快速读取8支DS18B20的方法 对于一支DS18B20,我们要输出或输入各类数据时,可以采用位寻址,比如:sbit DQ=P3^3; DQ=0; DQ=1; 而对于8支DS18B20,如果还采用位寻址的方法,采用单总线,通过查询序列号依次读取 ,程序就非常复杂,而且速度会大大减慢,所以将位寻址扩展为字节寻址,比如: #define DQ P3; DQ=0x00; DQ=0xff; 即可一次输出或输入8个位数据,从而达到同步读取的目的。 2.2 系统温度合成处理 采用上述方法一次读取8支DS18B20的时间不超过1秒,但读取的数据在RAM中并不顺序排 列的。必须用软件合成处理,才能得到所需要的温度值。如表- 1所示,纵向排列的是存放每次读取数据的Buf,而横向才是我们需要的温度值,此时设计 一个将纵向数据转为横向温度程序,连续执行两次,就可以将DS18B20的高和低字节全 部合成标准的温度数据。 2.3 系统软件流程图 主程序执行流程如图2所示,主程序先对各DS18B20进行初始化,然后重复调用写命令和 读数据模块,最后将数据处理后送入LED显示。 2. 4 系统电路图 3系统仿真 Proteus软件是Labcenter公司的一款电路设计仿真软件,它包括ISIS、ARES等软件模 块,ARES模块主要用来完成PCB的设计,而ISIS模块用来完成电路原理图的绘制和仿真。 Proteus的软件仿真基于VSM技术,它和其他软件最大的不同也是最大的优势就在于它能 仿真大量的单片机芯片,比如MCS- 51系列、PIC系列等等,以及单片机外围电路,比如键盘、LED、LCD等等。通过Proteus 软件的使用我们能够轻易地获得一个功能齐全、实用方便的单片机实验环境。 本设计的核心部分为八点温度数据的快速准确读取,完成电路设计和软件编程后,将程 序在KEIL下编译,装入单片机,进行仿真,可以看到,同步快速多点温度测量得到了实 现。仿真中的一个画面如下面图3中的效果所示,此时采集的是第5通路的测量温度。 4系统运行和数据分析 根据系统软件和硬件设计方案搭建实际系统电路,依次采集八路温度测量数据,并且在 LED数码管上显示所测温度,同时和现场温度计测量值进行比较,系统运行结果如下,见 表-2: 表-2 传感器和温度计数据对照 测量结果数据和温度计直接测量吻合,符合仿真结果,本系统的测量范围为0-99 ,DS 18B20数字值读取位数为8位,精确到1 ,满足日常测量使用。另外可以通过改变DS18B2 0数字值读取位数提高精度,也可以根据实际使用要求扩大量程。在
