GA注气微排气阀是什么?

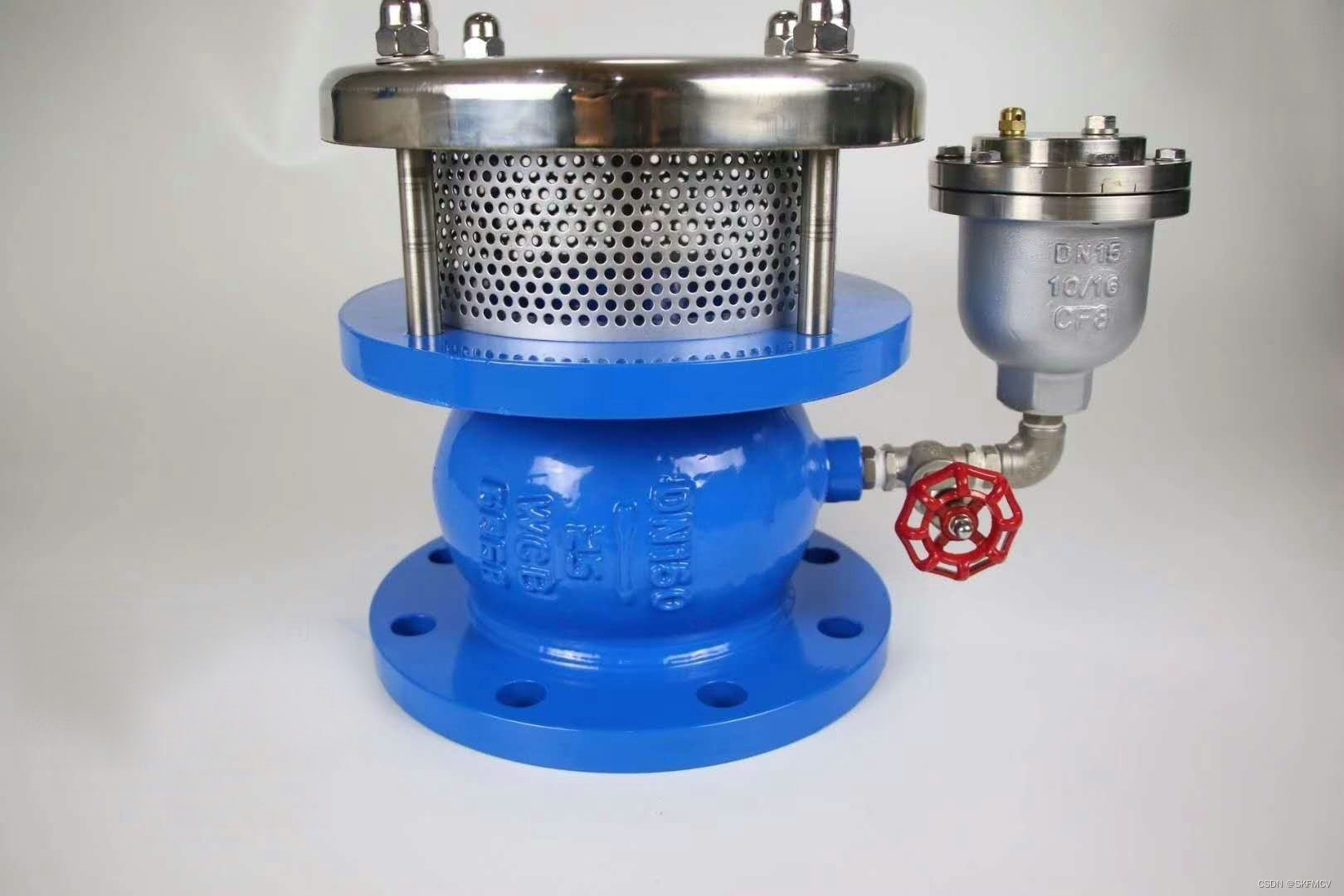

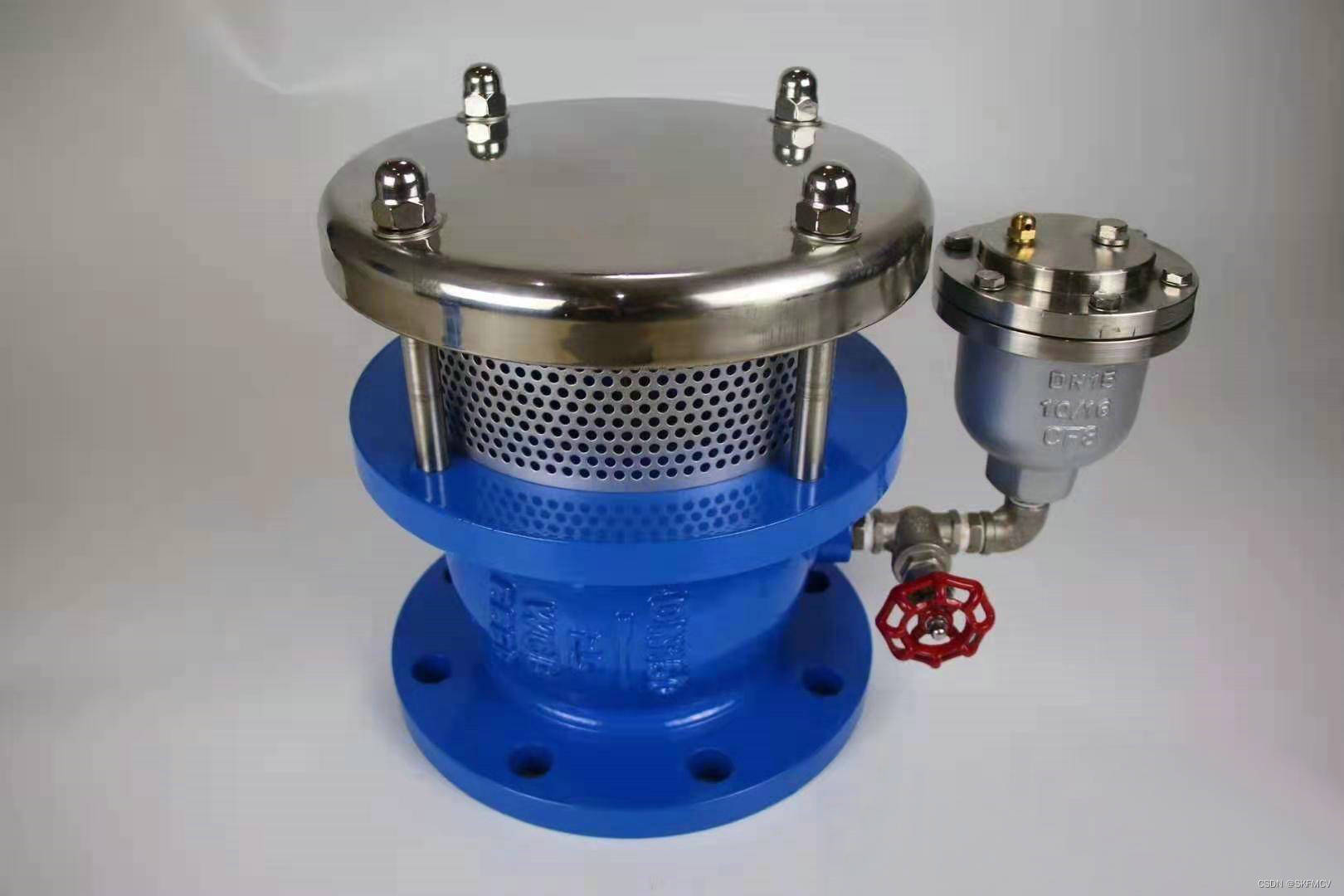

GA注气微排气阀是由两个独立的负压吸气阀和微量排气阀通过连通管组合而成的真空破坏阀,其负压吸气阀包括吸气阀体、阀盖、高速吸气孔口和带弹簧的阀瓣,阀瓣通过弹簧上下移动,使吸气阀封闭或开启高速吸气孔口保持关闭或通气状态。微量排气阀通过连接管连接在负压吸气阀一侧的阀口前,包括微排阀体、微量排气孔口、浮球以及杠杆组件,微量排气孔口内壁靠下设有微排阀座,浮球通过杠杆组件连接微排阀瓣,浮球的下降或上升带动杠杆组件及微排阀瓣来打开或关闭微量排气孔口。

注气微排气阀安装在输水系统上,只有大流量吸气功能而没有大流量排气功能,从而能够抑制管内空腔弥合水锤的能力,其通过大流量吸气之后,仍然有微量排气能力,可缓慢地排除吸进来的空气,从而达到不让空气存留在管道内的目的。本产品能够满足水路系统中特殊情况下的通气问题,尤其是当发生非常水锤情况下的安全保护问题。

工作原理

注气微排阀/真空破坏阀能将管路压力降到大气压下某一值(通常为-1/4psi=-1724pa)时开启,吸入大量空气,在恢复正压时重新关闭,并逐渐排除累积的空气。适用于管线走向起伏较大、系统启停频繁容易产生断流弥合及水柱分离的工况。该排气阀由独立的真空破坏阀和微量排气阀连通组合而成,吸气面积比同口径空气阀大10%,从而保证快速吸入空气。本阀适装于长距离疏水、管线起伏较大、易产生断流弥合及水柱分离的工况。

结构特点

高速吸气阀和微量排气阀组合在一起,吸气阀能快开快闭,朝下上吸式,防灰尘。微量排气阀能及时排除管道中的气体。装于输水管线上,能缓解和减轻负压水锤,同时体腔存气囊,能减缓弥合水锤。

高速吸气阀采用朝下的吸气口,能有效地防止灰尘、杂物进入腔内,阀门可以在设定的压力下快开快闭,吸气与微量排气各自独立工作,管线爆管、放空、产生负压水锤时,快开破坏真空。正常运行时,微量排气阀排除水中释放的空气;当管中产生水锤时能利用阀腔中气囊吸纳和缓解水锤。本阀有高速吸气(真空破坏)、微量排气和吸纳缓解水锤三大功能。
