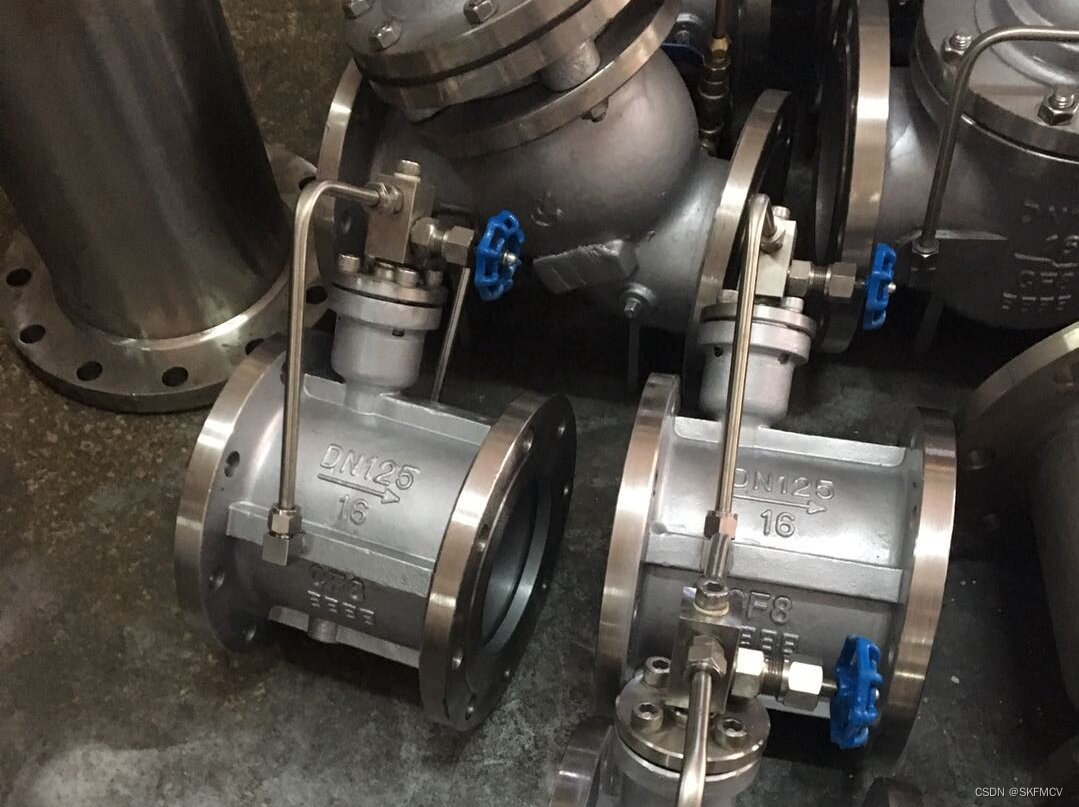

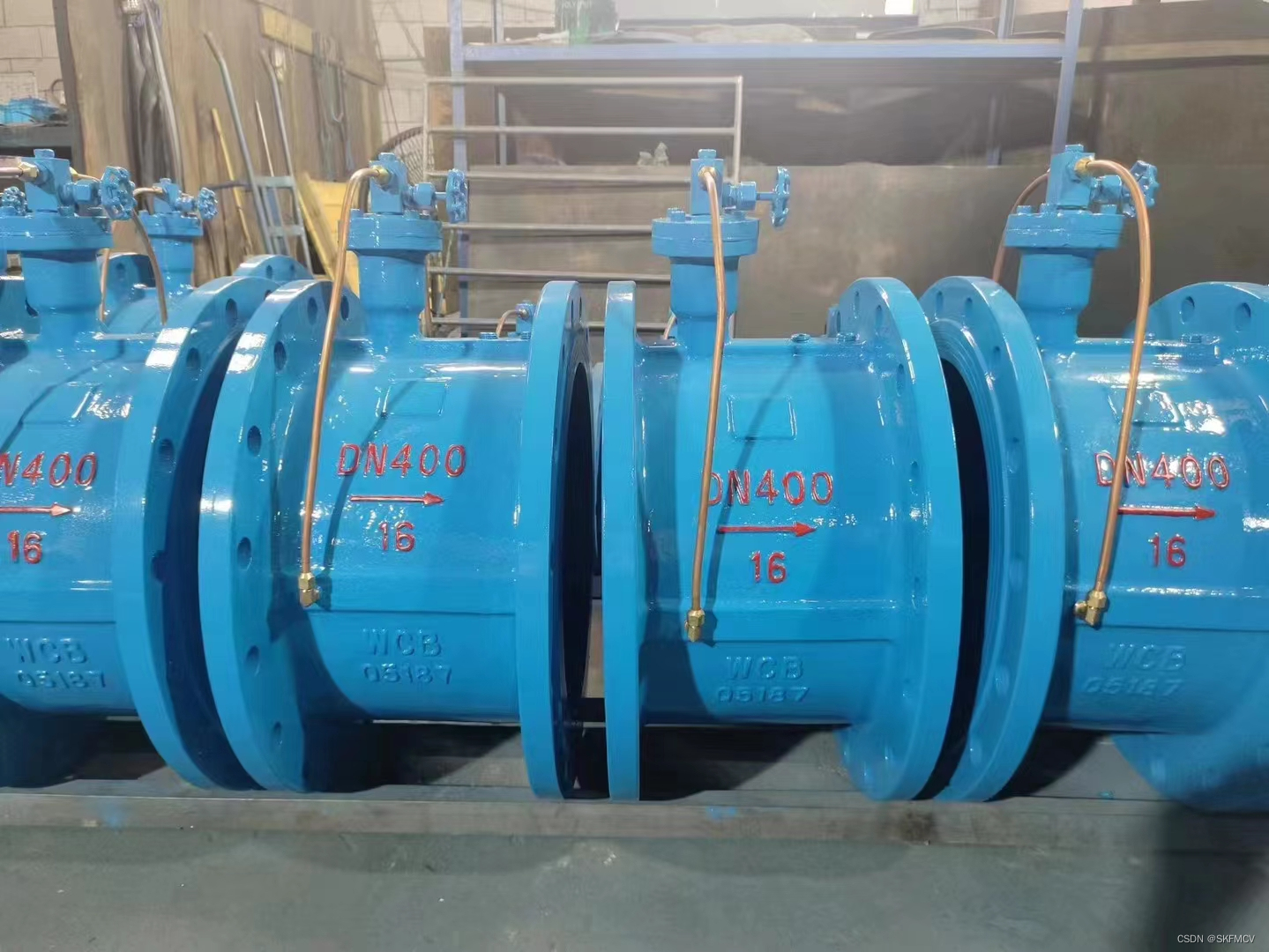

HH48X-10-16/Q/C/P(HH49X)微阻缓闭蝶式止回阀

HH48X-10-16/Q/C/P(HH49X)微阻缓闭蝶式止回阀是一种特殊设计的止回阀，采用弹簧装置，能够有效地控制阀门的开启和关闭速度，使得介质流动平稳，减小水锤现象的发生，保护管道和设备。

一、结构特点：

微阻缓闭蝶式止回阀由阀体、阀瓣、缓闭装置、控制系统等组成。

双瓣阀板作为主要的流体控制元件，能够实现缓慢关闭和打开。

缓闭装置是该阀门的特殊设计，通过控制介质流动过程中的阻力，使得蝶板在关闭时能够缓慢关闭，减少冲击力和水锤现象。

二、工作原理：

当介质流动方向与阀瓣开启方向相符时，介质压力会将蝶板推开，使其保持开启状态，介质流动。

如果介质流动方向发生逆转，介质的反向流动将使阀瓣受到压力，并使其关闭。同时，缓闭装置控制介质流动过程中的阻力，使阀瓣在关闭时能够缓慢关闭，减少冲击力和水锤现象的产生。

三、特点和优势：

（1）低阻力设计：双阀瓣设计使得微阻缓闭蝶式止回阀具有较低的流体阻力，有利于减小能耗和提高系统效率。

（2）缓慢关闭：阀瓣在关闭过程中能够缓慢关闭，减少水击力和压力峰值的产生，保护管道和设备的安全性。

（3）降噪减震：通过缓慢关闭的设计，可以减少管道系统中的噪音和振动，改善工作环境和设备使用寿命。

（4）可靠性高：阀瓣作为主要流体控制元件，具有可靠的密封性和耐腐蚀性，能够适应多种介质和工况。

微阻缓闭蝶式止回阀适用于需要控制水击、降低噪音和保护设备安全的场合，如城市给排水系统、工业管道系统、供暖循环系统等。在选择微阻缓闭蝶式止回阀时，需要根据具体的工作条件、介质特性和管道规格进行合理选择，以确保阀门能够有效地减少水击现象并保护管道系统的正常运行。
