单体应用协作开发太难？Koupleless 带来拆分插件，帮你抽丝剥茧提高协作开发效率！...

梁栎鹏（立蓬）

蚂蚁集团技术工程师

云原生领域工程师

就职于蚂蚁集团中间件团队，参与维护与建设蚂蚁 SOFAArk 和 Koupleless 开源项目，参与内部 SOFAServerless 产品的研发和实践。

本文  4603  字，预计阅读  10  分钟

background

你的企业应用协作效率低吗？

明明只改一行，但代码编译加部署要十分钟？

多人开发一套代码库，调试却频频遇到资源抢占和相互覆盖，需求上线也因此相互等待？

当项目代码逐渐膨胀，业务逐渐发展，代码耦合、发布耦合以及资源耦合的问题日益加重，开发效率一降再降。

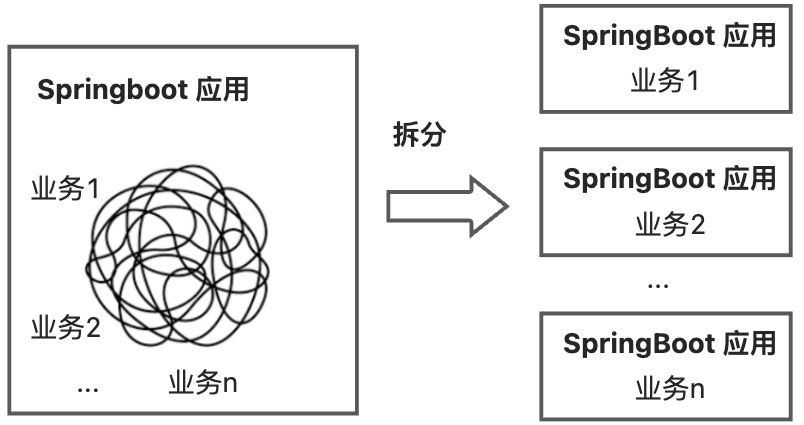

如何解决？来试试把单个 Spring Boot 应用拆分为多个 Spring Boot 应用吧！拆出后，多个 Spring Boot 应用并行开发，互不干扰。在 Koupleless 模式下，业务可以将 Spring Boot 应用拆分成一个基座和多个 Koupleless 模块（Koupleless 模块也是 Spring Boot 应用）。

🙌拉到「Koupleless 拆分插件解决方案」部分，可直接查看单体应用拆分的插件演示视频！

01

关键挑战

从单个 Spring Boot 应用拆出多个 Spring Boot 应用有三大关键挑战：

一是拆子应用前，复杂单体应用中代码耦合高、依赖关系复杂、项目结构复杂，难以分析各文件间的耦合性，更难从中拆出子应用，因此需要解决拆分前复杂单体应用中的文件依赖分析问题。

二是拆子应用时，拆出操作繁琐、耗时长、用户需要一边分析依赖关系、一边拆出，对用户要求极高，因此需要降低拆分时用户交互成本。

三是拆子应用后，单体应用演进为多应用共存，其编码模式会发生改变。Bean 调用方式由单应用调用演进为跨应用调用，特殊的多应用编码模式也需根据框架文档调整，比如在 koupleless 中，为了减少模块的数据源连接，模块会按照某种方式使用基座的数据源，其学习成本与调整成本极高，因此需要解决拆分后多应用编码模式演进问题。

02

Koupleless 拆分插件解决方案

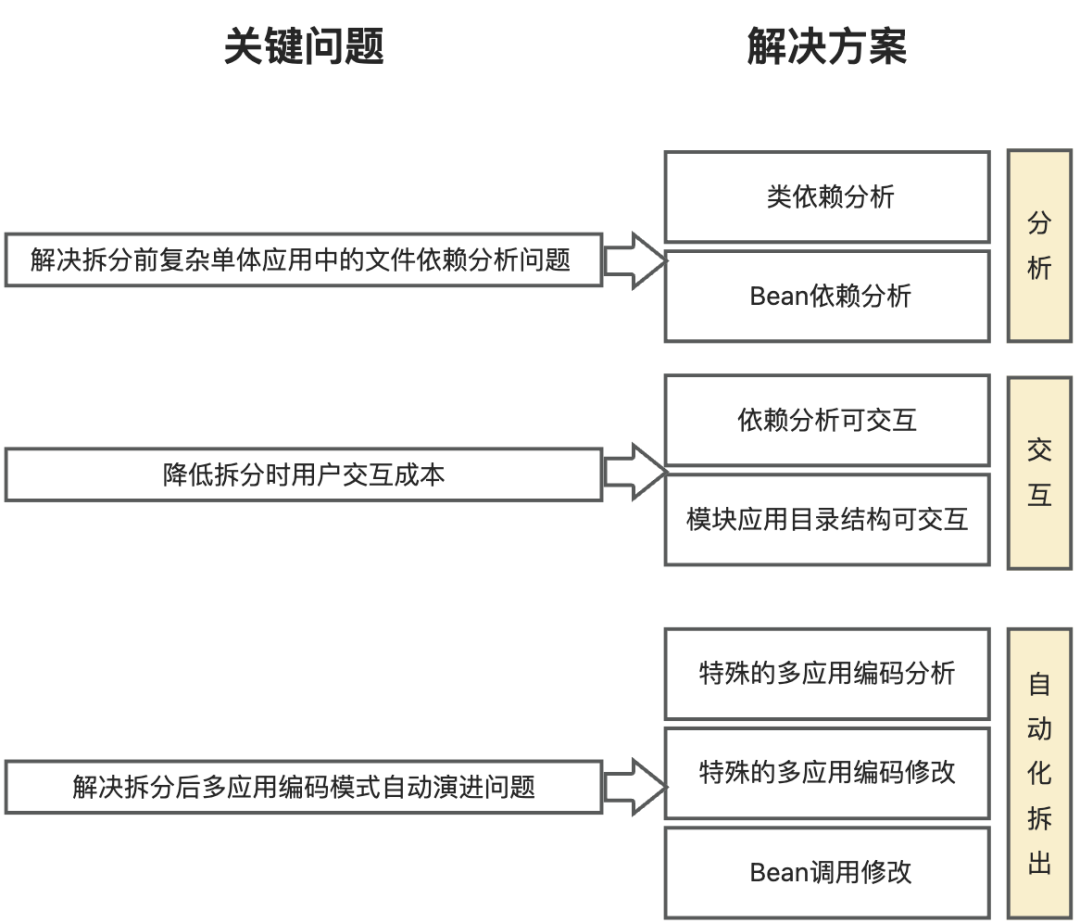

针对以上三大关键挑战，Koupleless IntelliJ IDEA 插件将解决方案分为 3 个部分：分析、交互和自动化拆出，提供依赖分析、友好交互和自动化拆出能力，如下图：

在分析中，分析项目中的依赖关系，包括类依赖和 Bean 依赖分析，解决拆分前复杂单体应用中的文件依赖分析问题；

在交互中，可视化类文件之间的依赖关系，帮助用户梳理关系。同时，可视化模块目录结构，让用户以拖拽的方式决定要拆分的模块文件，降低拆分时的用户交互成本；

在自动化拆出中，插件将构建模块，并根据特殊的多应用编码修改代码，解决拆分后多应用编码模式演进问题。

🙌 此处有 Koupleless 半自动拆分演示视频，带你更直观了解插件如何在分析、交互、自动化拆出中提供帮助。

一个示例

秒懂 Koupleless 解决方案优势

假设某业务需要将与 system 相关的代码都拆出到模块，让通用能力保留在基座。这里我们以 system 的入口服务 QuartzJobController 为例。

步骤一：分析项目文件依赖关系

首先，我们会分析 QuartzJobController 依赖了哪些类和 Bean。

方式一：使用 Idea 专业版，对 Controller 做 Bean 分析和类分析，得到以下 Bean 依赖图和类依赖关系图

• 优势：借助 IDEA 专业版，分析全面

• 劣势：需要对每个类文件都做一次分析，Bean 依赖图可读性不强。

方式二：凭借脑力分析

当 A 类依赖了B、C、D、...、N类，在拆出时需要分析每一个类有没有被其它类依赖，能不能够拆出到模块应用。

• 优势：直观

• 劣势：当 A 的依赖类众多，需要层层脑力递归。

方式三：使用 Koupleless 辅助工具，轻松分析！

选择你想要分析的任意类文件，点击“分析依赖”，插件帮你分析～ 不仅帮你分析类文件依赖的类和 Bean，还提示你哪些类可以拆出，哪些类不能拆出。

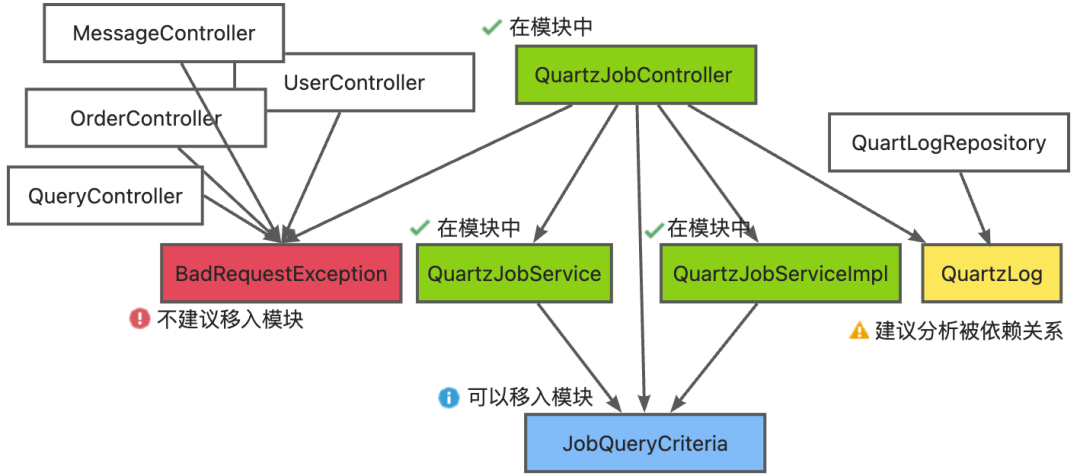

以 QuartzJobController 为例，当选定的模块中有 QuartzJobController, QuartzJobService 和 QuartzJobServiceImpl 时，QuartzJobController 依赖的类和 Bean 关系如下图所示：

QuartzJobController 的依赖类/Bean 分为四类：已在模块、可移入模块、建议分析被依赖关系和不建议移入模块：

• 如果在模块中，则被标记为绿色“已在模块”，如：QuartzJobService 和 QuartzJobServiceImpl；

• 如果只被模块类依赖，那么被标记为蓝色“可移入模块”，如 JobQueryCriteria；

• 如果只被一个非模块类依赖，那么被标记为黄色“建议分析被依赖关系”，如 QuartLog；

• 如果被大量非模块类依赖，那么被标记为红色“不建议移入模块”，如 BadRequestException。

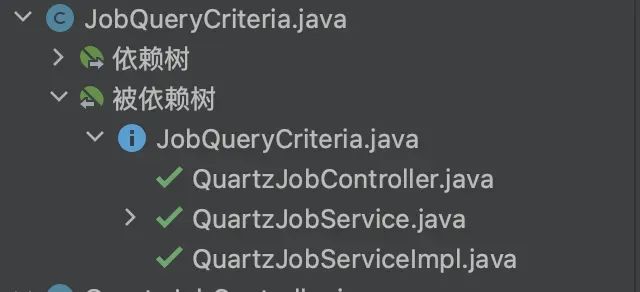

当使用插件对 QuartzJobController 和 JobQueryCriteria 进行分析时，依赖树和被依赖树如下，与上述分析对应：

• 优势：直观、操作便捷、提示友好

• 劣势：插件只支持分析常见的 Bean 定义和类引用

步骤二：拆出到模块&修改单应用编码为多应用编码模式

选择相关的类文件拆出到模块。

方式一：复制粘贴每个文件、脑力分析所有模块基座之间的 Bean 调用、根据多应用编码模式修改代码。

在拆出时不可避免会面临这些问题：刚拆到哪儿了？这文件在没在模块里？我要不要重构这些包名？Bean 调用跨应用吗？多应用编码的文档在哪？

• 优势：可以处理插件无法处理的多应用编码模式

• 劣势：用户不仅需要分析跨应用 Bean 依赖关系，还需要学习多应用编码方式，人工成本较高。


方式二：使用 Koupleless 辅助工具，轻松拆出！

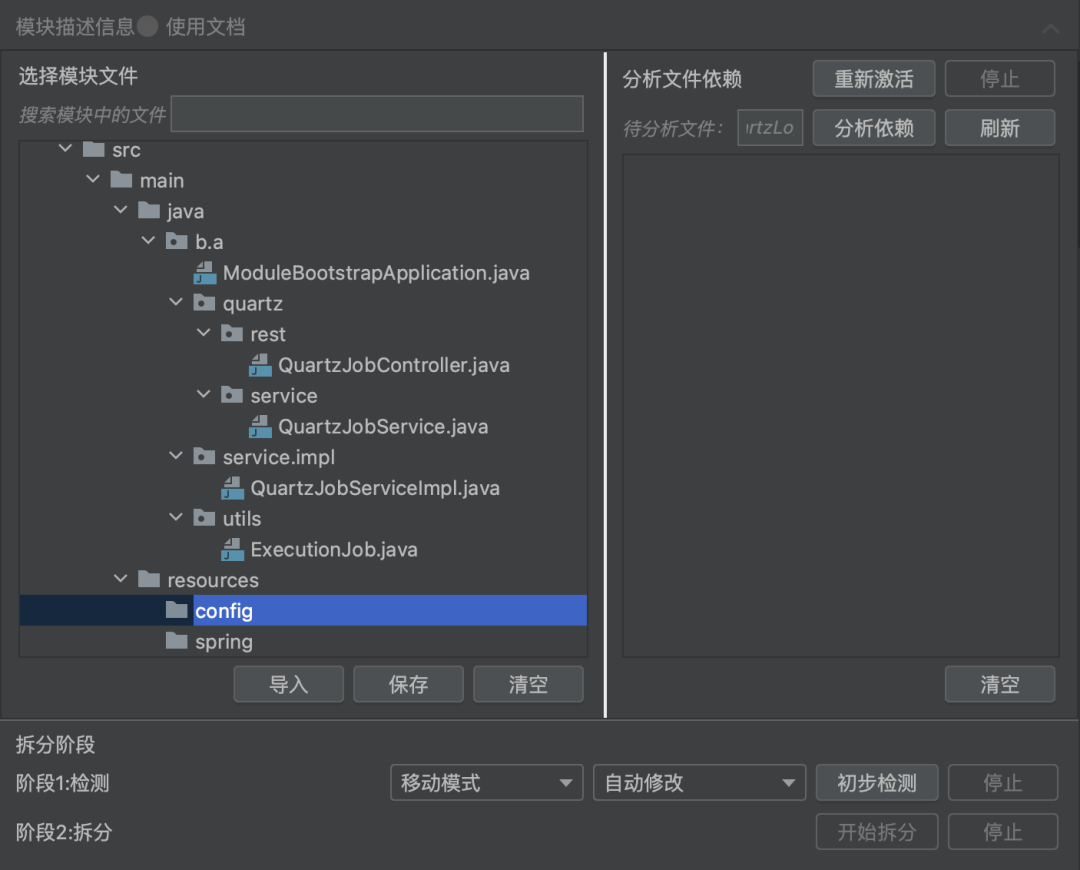

根据你想要的模块目录结构，拖拽需要拆出的文件至面板。点击“拆出”，插件帮你分析，帮你根据 Koupleless 多应用编码模式修改～

• 优势：直观、交互方便、插件自动修改跨应用 Bean 调用方式和部分特殊的多应用编码模式

• 劣势：插件只能根据部分多应用编码模式修改代码，因此用户需要了解插件能力的范围

04

技术方案

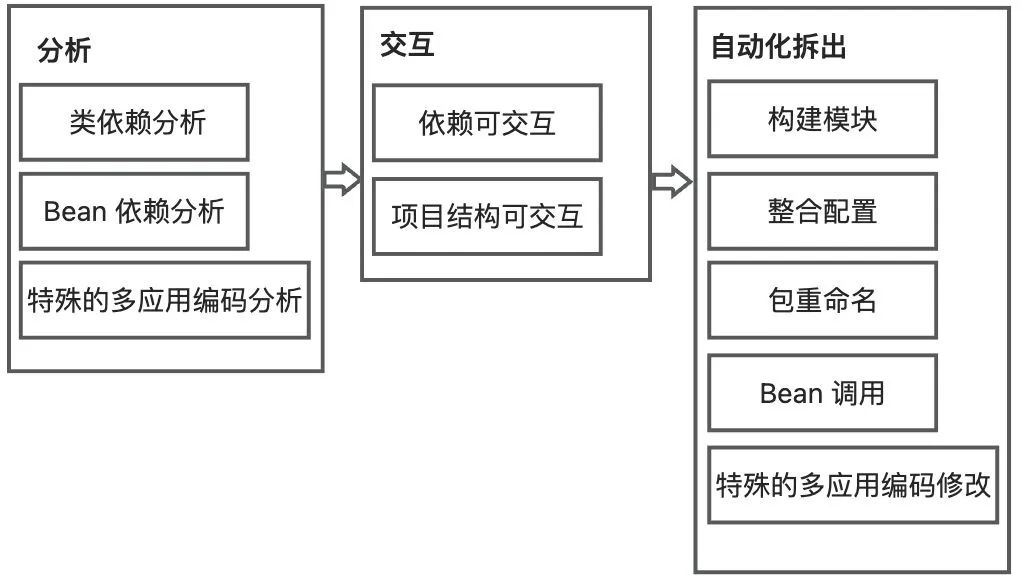

在上文中我们已经知道，插件将整体流程分为 3 个阶段：分析阶段、交互阶段和自动化拆出阶段，整体流程如下图所示：

• 在分析阶段中，分析项目中的依赖关系，包括类依赖、Bean 依赖和特殊的多应用编码分析，如：MyBatis 配置依赖；

• 在交互阶段，可视化类文件之间的依赖关系和模块目录结构；

• 在自动化拆出阶段，插件首先将构建模块并整合配置，然后根据用户需要重构包名，接着修改模块基座 Bean 调用方式，并根据特殊的多应用编码修改代码，如：自动复用基座数据源。

接下来，我们将分别简单介绍分析阶段、交互阶段和自动化拆出阶段中用到的主要技术。

分析阶段

插件分别使用 JavaParser 和 commons-configuration2 扫描项目中的 Java 文件和配置文件。

  类依赖分析

为了准确地分析出项目的类依赖关系，插件需要完整分析一个类文件代码中所有使用到的项目类，即：分析代码中每个涉及类型的语句。

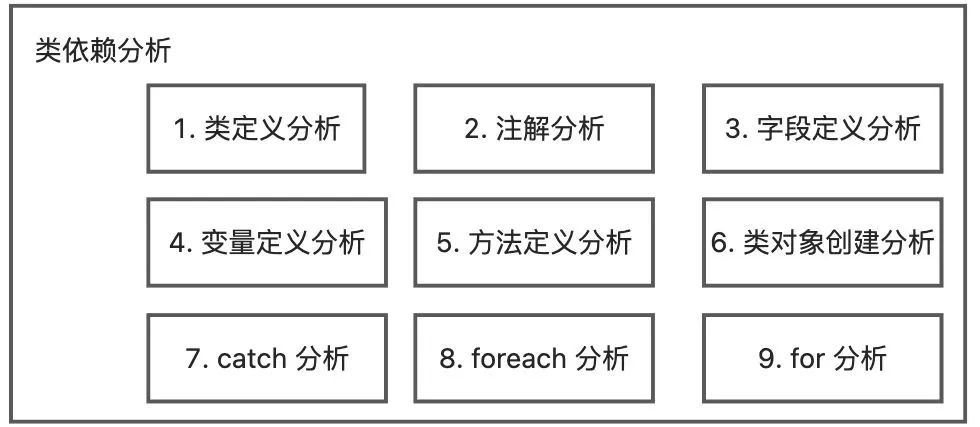

插件首先扫描所有类信息，然后用 JavaParser 扫描每一个类的代码代码，分析它依赖的项目类文件所有涉及类型的语句，并解析涉及到的类型，最后记录其关联关系。涉及类型的语句如下：

1. 类定义分析: 解析父类类型和实现接口类型，作为引用的类型；

2. 注解分析：解析注解类型，作为引用的类型；

3. 字段定义分析：解析字段类型，作为引用的类型；

4. 变量定义分析：解析变量类型，作为引用的类型；

5. 方法定义分析：解析方法的返回类型、入参类型、注解以及抛出类型，作为引用的类型；

6. 类对象创建分析：解析类对象创建语句的对象类型，作为引用的类型；

7. catch 分析：解析 catch 的对象类型，作为引用的类型；

8. foreach 分析：解析 foreach 的对象类型，作为引用的类型；

9. for 分析：解析 for 的对象类型，作为引用的类型；

为了快速解析对象类型，由于直接使用 JavaParser 解析较慢，因此先通过 imports 解析是否有匹配的类型，如果匹配失败，则使用 JavaParser 解析。

  Bean 依赖分析

为了准确地分析出项目的 Bean 依赖关系，插件需要扫描项目中所有的 Bean 定义和依赖注入方式，然后通过静态代码分析的方式解析类文件依赖的所有项目 Bean。

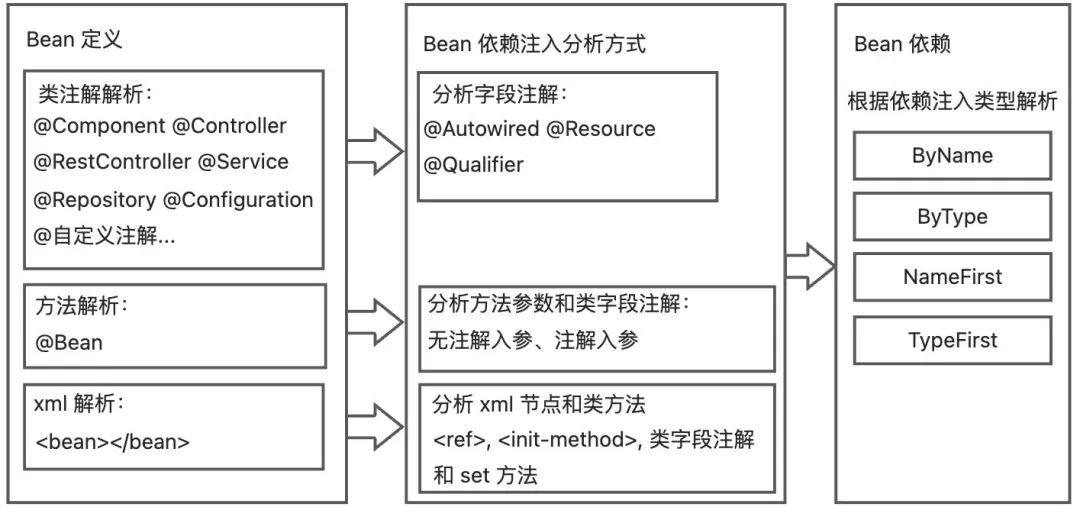

Bean 定义主要有三种方式：类名注解、方法名注解和 xml。不同方式的 Bean 定义对应着不同的 Bean 依赖注入分析方式，最终依赖的 Bean 又由依赖注入类型决定，整体流程如下：

在扫描 Bean 时，解析并记录 Bean 信息、依赖注入类型和依赖的 Bean 信息。

1. 对于以类注解定义的类，将以字段注解，解析该字段的依赖注入类型和依赖的 Bean 信息。

2. 对于以方法定义的类，将以入参信息，解析该入参数的依赖注入类型和依赖的 Bean 信息。

3. 对于以 xml 定义的类，将通过解析 xml 和类方法的方式解析依赖注入：

  a. 以和解析 byName 类型的依赖 Bean 信息

  b. 以字段解析依赖注入类型和依赖 Bean 信息。

  c. 如果 xml 的依赖注入方式不为 no，那么解析依赖注入类型和 set 方法对应依赖 Bean 信息。

最后按照依赖注入类型，在项目记录的 Bean 定义中查找依赖的 Bean 信息，以实现 Bean 依赖关系的分析。

  特殊的多应用编码分析

这里我们以 MyBatis 配置依赖分析为例。

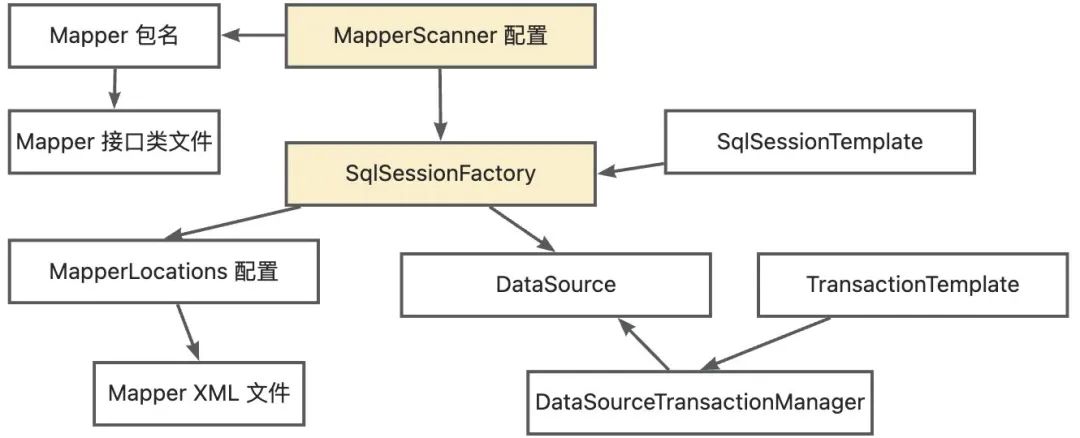

在拆出 Mapper 至模块时，模块需要复用基座数据源，因此插件需要分析 Mapper 关联的所有 MyBatis 配置类。MyBatis 的各项配置类和 Mapper 文件之间通过 MapperScanner 配置连接，整体关系如下图：

因此，插件记录所有的 Mapper 类文件和 XML 文件，解析与之关联的 MapperScanner，并解析与 MapperScanner 配置关联的所有 Mybatis 配置 Bean 信息。

交互阶段

这里简述依赖关系可视化和跨层级导入的实现。

• 可视化依赖关系：插件通过递归的方式解析所有类文件之间的依赖关系（包括类依赖关系和 Bean 依赖关系）。由于类文件间可能有循环依赖，因此使用缓存记录所有类文件节点。在递归时优先从缓存中取依赖节点，避免导致构建树节点时出现栈溢出问题。

• 跨层级导入：记录所有标记的选中文件，如果需选中了文件夹及文件夹中文件，导入时只导入标记过的文件。

自动化拆出阶段

这里简述包重命名、配置整合、Bean 调用和特殊的多应用编码修改（以“复用基座数据源”为例）的实现。

• 包重命名：当用户自定义包名时，插件将修改类包名，并根据类依赖关系，将其 import 字段修改为新包的名称。

• 配置整合：针对子应用的每一个模块，读取所有拆出文件所在的原模块配置，并整合到新模块中；自动抽出子应用相关的 xml 的 Bean 节点。

• Bean 调用：由上文分析的 Bean 依赖关系，插件过滤出模块和基座之间的 Bean 调用，并将字段注解（@Autowired @Resource @Qualifier）修改为 @AutowiredFromBase 或 @AutowiredFromBiz。

• 基座数据源复用：根据用户选择的 Mapper 文件及 MyBatis 配置依赖关系，抽取该 Mapper 相关的MyBatis 配置信息。然后把配置信息填充至数据源复用模板文件，保存在模块中。

05

未来展望

当前插件在内部已经完成上述功能开发，预计 2024 年上半年将正式开源，敬请期待！

此外在功能上，未来我们还会解决更多挑战：如何解决单测的拆分，如何验证拆出的多应用能力与单应用能力一致性等。

欢迎更多感兴趣的同学关注 Koupleless 社区，共同建设 Koupleless 生态。
