本文详细介绍了DWARF调试信息格式，包括DIE的使用、CU结构、DW_TAG和DW_AT属性，以及dSYM文件中的uuid和定位原理。还讨论了编译优化中DWARF和DWARFwithdSYMFile的选择及其对性能的影响。
本文字数：1865字
预计阅读时间：10分钟
01
简介
DWARF全名是Debugging With Attribute Record Formats，是一种调试信息的存放格式。DWARF是一种通用的标准格式，很多编译器对其都有支持，并且DWARF支持C、OC、go等多种语言。
DWARF的作用是对机器码和代码之间进行一个映射关系，用来为调试器DEBUG提供调试信息，告诉调试器代码和二进制如何关联，在代码中添加一个断点后，在程序运行到什么位置要停下来。如果想开发一个Linux调试器，DWARF是必须要学的。除此之外，DWARF在发生崩溃时提供映射信息，对崩溃堆栈进行符号化。
对于iOS开发者来说，dSYM中主要就是DWARF文件，Xcode使用的LLVM和GCC编译器内核，对DWARF支持很好。通过xcodebuild archive命令打包时，在xcarchive产物中默认包含dSYM文件。
DWARF是一个压缩文件，可以通过dwarfdump相关命令进行信息提取，通过--debug-info命令可以打印解压后DWARF文件的内容。较大应用的dSYM不要轻易尝试，内容较多，建议找个小Demo打印看下。
dwarfdump --debug-info xxxx.app.dSYM/Contents/Resources/DWARF/xxxx
02
DIE
高级开发语言中，代码一般都是“块”结构，所以DWARF也通过“块”的方式来描述信息。
DWARF使用DIE(Debugging Information Entry)来描述类信息，包括属性、方法、变量等信息。以DW_TAG开头的都是DIE，例如DW_TAG_variable、DW_TAG_subprogram这些。DWARF包含文件名、方法名、代码行号等信息，可以将机器码转换为代码，用来进行崩溃的解析。
1、CU
DWARF整体由多个DIE构成，DIE之间会存在父子节点、兄弟节点，最后构成一个树形结构。DWARF最外层是DW_TAG_compile_unit，也可以简称为CU，一个DWARF中会有多个CU，其对应我们自己开发的.m文件、framework、三方库等目标。
2、DW_TAG
DW_TAG后面的TAG指明了当前DIE所属的类型，例如变量、属性、方法等那种类型，例如DW_TAG_variable就是variable类型。以及一系列的attributed，描述这个DIE都有哪些信息。
下面是一个OC方法的部分描述:
CU中会包含下一级TAG:
DW_TAG_subprogram：表示方法；DW_TAG_pointer_type：指针类型，例如定义的静态变量，就会是这个类型；DW_TAG_subroutine_type，函数指针，例如定义了block就会出现这个类型；DW_TAG_base_type，基础数据类型，例如long、int这类；DW_TAG_structure_type，结构体，一个类本质上也是个结构体，如果DW_AT_APPLE_runtime_class是DW_LANG_ObjC，则是一个类的结构体。

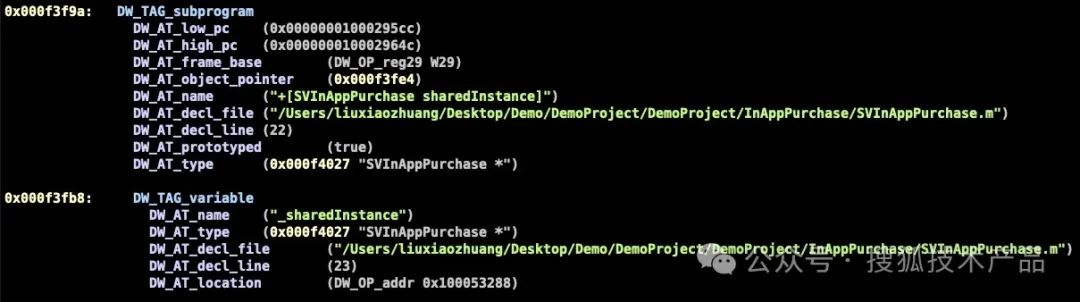

再顺着DW_TAG_subprogram寻找下一级TAG，可以看到如下结构，这里列出一些关键信息:
DW_TAG_variable，变量，包括局部变量或者类的成员变量；DW_TAG_formal_parameter，函数的外部参数；DW_TAG_lexical_block，如果是自己声明的局部变量，外面会包一层block。
3、DW_AT
TAG中声明了很多DW_AT开头的信息，这些信息用来描述DIE，例如低地址、文件名等。DW_AT分为基础结构和复合结构两种，基础结构不涉及指向其他DIE的问题，相对比较简单。

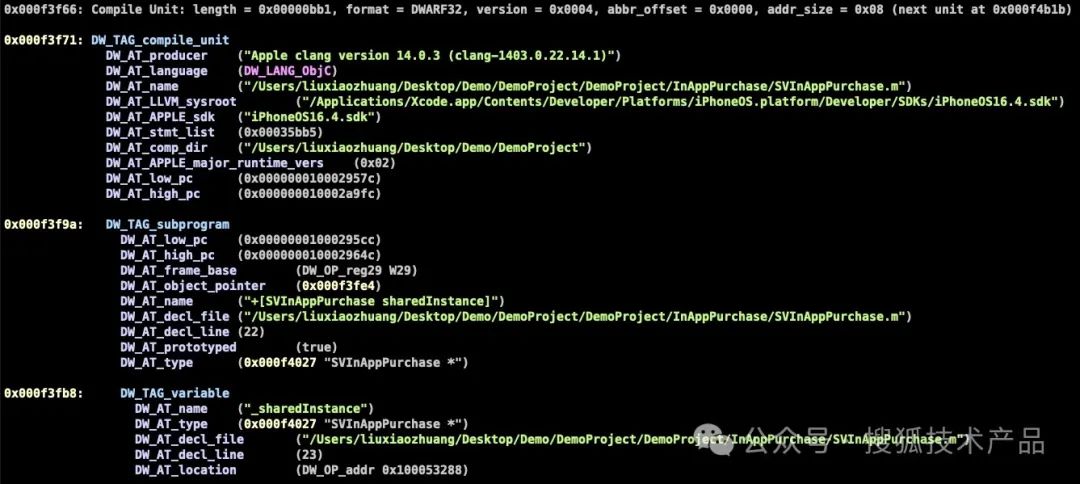

依然用上面介绍CU的图来举例，下面的结构是一个CU，里面包含了一个方法，方法中有一个实例变量:
这里列出DW_AT常用的一些字段，及其含义，不同的类型下显示可能会不同:
DW_AT_producer，编译文件的编译器类型，例如iOS一般是clang，Apple clang version 14.0.3 (clang-1403.0.22.14.1)这种格式；DW_AT_language，代码所属语言，例如OC代码是DW_LANG_ObjC类型；DW_AT_low_pc，低地址，clang一般设置断点，就是设置给低地址；DW_AT_high_pc，高地址；DW_AT_name，名称，根据所处的TAG，显示函数名、变量名、类型等信息；DW_AT_decl_line，代码行数，定义的变量、方法调用等会有这个字段；DW_AT_decl_file，文件所在位置，绝对路径；DW_AT_type，类型，例如SEL或NSString。
4、指针类型
除了描述单个对象外，DWARF也存在类似指针的概念。例如常用的id类型，其DIE地址位于0x0005a8d0，其类型为objc_object，其type本身指向了objc_object的首地址。一般是通过DW_AT_type指向另一个对象的地址，一般用于声明对象类型，例如id类型:
0x0005a8d0: DW_TAG_typedef
DW_AT_type (0x000000000005a8de "objc_object *")
DW_AT_name ("id")根据首地址一路上上找，直到找到DW_TAG_structure_type类型的DIE，是一个基础数据类型，查找链路结束。
0x0005a8de: DW_TAG_pointer_type
DW_AT_type (0x000000000005a8e7 "objc_object")
0x0005a8e7: DW_TAG_structure_type
DW_AT_name ("objc_object")
DW_AT_byte_size (0x00)03
uuid
DWARF和Mach-O都有唯一标识符，叫做uuid，二者应该是一一对应的，在进行调试器与代码的映射时，以及符号化崩溃信息，都需要这两个uuid匹配才行。通过dwarfdump --uuid命令，可以查看二者的uuid以及指令集架构。
例如bugly这样的三方崩溃分析平台，也会检测uuid是否匹配，否则解析的结果并不准确。
dwarfdump --uuid /Users/Desktop/DemoProject.app.dSYM/Contents/Resources/DWARF/DemoProject
UUID: 1358E378-2B8D-329A-A729-83B2F5F68CBD (arm64) /Users/Desktop/DemoProject.app.dSYM/Contents/Resources/DWARF/DemoProject
dwarfdump --uuid /Users/Desktop/DemoProject
UUID: 1358E378-2B8D-329A-A729-83B2F5F68CBD (arm64) /Users/Desktop/DemoProject04
dSYM定位原理
首先确定崩溃堆栈的uuid和dSYM能对应上，随后才是分析崩溃堆栈的过程。

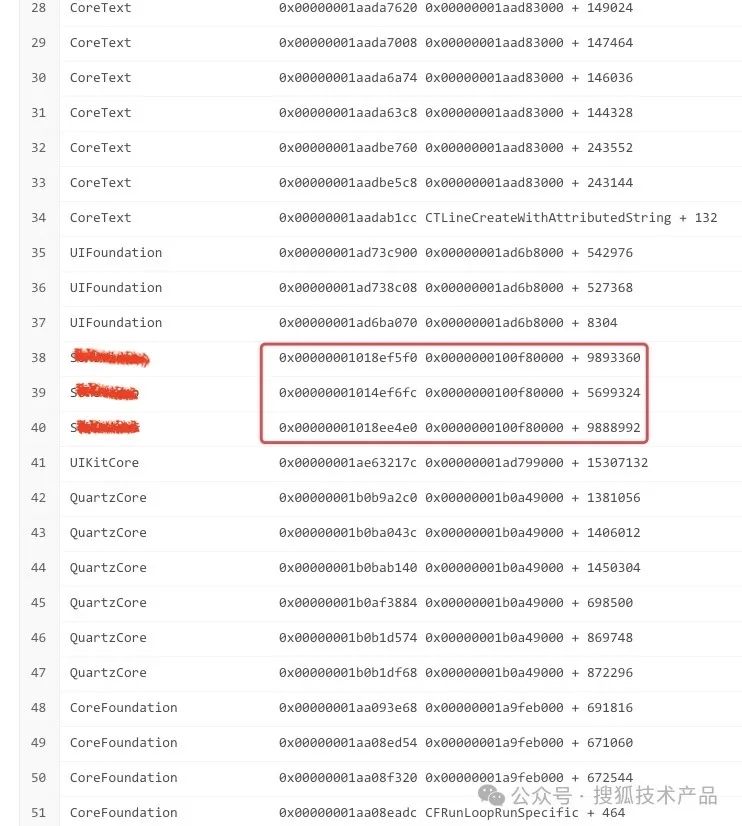

当发生崩溃时，堆栈一般如下格式，红圈内有三个地址。最前面的是崩溃堆栈，第二个是所在二进制的地址，后面是偏移量。
而bugly这些三方崩溃分析平台，在我们上传dSYM后却可以分析出比较精确的信息，其本质是对dSYM和偏移量计算实现的。通过dwarfdump --lookup命令可以实现类似的效果，通过传入的堆栈地址可以查找到对应堆栈的崩溃信息。
dwarfdump /Users/Desktop/DemoProject.app.dSYM/Contents/Resources/DWARF/DemoProject --lookup 0x000f46b0从下面的信息来看，崩溃位置定位得还是很明确的:
0x04663c50: DW_TAG_compile_unit
DW_AT_producer ("Apple clang version 14.0.3 (clang-1403.0.22.14.1)")
DW_AT_language (DW_LANG_ObjC)
DW_AT_name ("/Users/Desktop/iPhoneVideo/ViewControllers/LineShowSportHealthModule/LineShowHealth/View/Detail/HealthPanelDetailView.m")
DW_AT_LLVM_sysroot ("/Applications/Xcode.app/Contents/Developer/Platforms/iPhoneOS.platform/Developer/SDKs/iPhoneOS16.4.sdk")
DW_AT_APPLE_sdk ("iPhoneOS16.4.sdk")
DW_AT_stmt_list (0x02510f7c)
DW_AT_comp_dir ("/Users/Desktop/iPhoneVideo/Pods")
DW_AT_APPLE_major_runtime_vers (0x02)
DW_AT_low_pc (0x00000001057cf020)
DW_AT_high_pc (0x00000001057d69e0)
0x04664245: DW_TAG_subprogram
DW_AT_low_pc (0x00000001057cfb74)
DW_AT_high_pc (0x00000001057d00c8)
DW_AT_frame_base (DW_OP_reg29 W29)
DW_AT_object_pointer (0x0466425f)
DW_AT_name ("-[HealthPanelDetailView refresh:]")
DW_AT_decl_file ("/Users/Desktop/feature/iPhoneVideo/Pods/ViewControllers/LineShowSportHealthModule/LineShowHealth/View/Detail/HealthPanelDetailView.m")
DW_AT_decl_line (54)
DW_AT_prototyped (true)
Line info: file 'HealthPanelDetailView.m', line 58, column 93, start file 'HealthPanelDetailView.m', start line 5404
编译优化

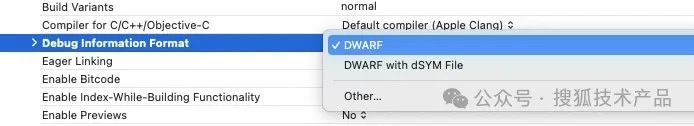

在Build Settings中的Debug Information Format中存在两个选项，DWARF和DWARF with dSYM File，通常在debug时我们会将这个选项设置为DWARF，这能带来编译速度的提升。
选择DWARF方式在编译产物的dSYM文件夹下，不会出现dSYM文件，如果选择DWARF with dSYM File则会以target为纬度，生成一到多个dSYM文件。一个压缩后的DWARF文件，通常和导出的ipa包大小差不多，其内部结构比较复杂，这也是其能使编译提速的原因。
到此，对于DWARF的介绍就讲完了，感谢各位读者~
