本文记录一个自己写的简单的测试图片生成工具：simplest_pic_gen。该工具可以生成视频测试时候常用的RGB/YUV格式的测试图片。包括灰阶测试图，彩条图，彩色条纹图，RGB渐变彩条图，YUV渐变彩条图，颜色视频等。下面简单介绍一下这些测试图片的生成函数。
这里有一点需要注意：查看生成的图片需要使用RGB/YUV播放器。
灰阶测试图
亮度取值为16-235的灰阶测试图
下面这张图是一张灰阶测试图的示例。这张图的分辨率是1280x720，像素格式是YUV420P，亮度的取值范围是16-235，一共包含了10级的灰度。最左边的灰度竖条的YUV取值为（16,128,128），最右边的灰度竖条的YUV取值为（235,128,128）。
亮度取值为0-255的灰阶测试图
下面这张图的分辨率是1280x720，像素格式是YUV420P，亮度的取值范围是0-255，一共包含了10级的灰度。最左边的灰度竖条的YUV取值为（0,128,128），最右边的灰度竖条的YUV取值为（255,128,128）。
在生成灰度图的同时，程序会打印出每一个灰阶的YUV取值。
函数原型
gen_yuv420p_graybar()是用于生成灰阶测试图的函数，该函数的定义如下。
-
-
-
-
-
-
-
-
-
-
- int gen_yuv420p_graybar(int width, int height,int barnum,unsigned char ymin,unsigned char ymax);
简单解释每个参数的含义：
width：图像宽
height：图像高
barnum：灰阶数量
ymin：亮度最小取值
ymax：亮度最大取值
如果函数成功运行的话，会生成一个名称为“graybar_%dx%d_yuv420p.yuv”的YUV420P格式的文件（其中%dx%d代表了图像的宽和高）。
例如，生成分辨率为1280x720的上文中的灰阶图的代码如下。
亮度取值范围为16-235：
- gen_yuv420p_graybar(1280,720,10,16,235);
亮度取值范围为0-255
- gen_yuv420p_graybar(1280,720,10,0,255);
彩条测试图
在电视节目的制作播出及设备维护中，最常用的莫过于彩条信号了。这是由于彩条信号能正确反映出各种彩色的亮度、色调和饱和度，是检验视频通道传输质量最方便的手段。下面这张图是一张彩条测试图的示例。这张图的分辨率是1280x720，像素格式是RGB24，包含了电视系统中常见的“白黄青绿品红蓝黑”彩条。
“白黄青绿品红蓝黑”彩条中每种颜色的RGB取值如下所示：
| 颜色 | (R, G, B)取值 |
| 白 | (255, 255, 255) |
| 黄 | (255, 255, 0) |
| 青 | (0, 255, 255) |
| 绿 | (0, 255, 0) |
| 品 | (255, 0, 255) |
| 红 | (255, 0, 0) |
| 蓝 | (0, 0, 255) |
| 黑 | (0, 0, 0) |
很多人会奇怪，这8个彩条信号的顺序为什么是“白黄青绿品红蓝黑”？其实，它们是按照它们的亮度进行排序的。
RGB转换为YUV的过程中，可以通过RGB计算该颜色的亮度。计算的公式如下所示。
Y=0.299*R + 0.587*G + 0.114*B
把上述8个颜色的R,G,B取值带入上述公式，可以得到每种颜色的亮度取值，如下所示：
| 颜色 | 亮度取值 |
| 白 | 255 |
| 黄 | 225 |
| 青 | 178 |
| 绿 | 149 |
| 品 | 105 |
| 红 | 76 |
| 蓝 | 29 |
| 黑 | 0 |
在生成彩条图像之后，程序会打印出彩条信号的颜色信息，如下图所示。
函数原型
gen_rgb24_colorbar()是用于生成彩条测试图的函数，该函数的原型如下。
-
-
-
-
-
-
-
- int gen_rgb24_colorbar(int width, int height);
简单解释每个参数的含义：
width：图像宽
height：图像高
如果函数成功运行的话，会生成一个名称为“colorbar_%dx%d_rgb24.rgb”的RGB24格式的文件（其中%dx%d代表了图像的宽和高）。
例如，生成分辨率为1280x720的上文中的彩条图的代码如下。
- gen_rgb24_colorbar(1280,720);
彩色条纹图
条纹图也是常见的一种测试图。下面这张图是一张彩色条纹图的示例。这张图的分辨率是1280x720，像素格式是RGB24，条纹的颜色为红色。其中竖直条纹的宽度为1像素，条纹之间的间隔也是1像素。
函数原型
gen_rgb24_stripe ()是用于生成会接测试图的函数，该函数的原型如下。
-
-
-
-
-
-
-
-
-
-
- int gen_rgb24_stripe(int width, int height,
- unsigned char r,unsigned char g,unsigned char b)
简单解释每个参数的含义：
width：图像宽
height：图像高
r：条纹的R分量取值
g：条纹的G分量取值
b：条纹的B分量取值
如果函数成功运行的话，会生成一个名称为“rgbstripe_%dx%d_rgb24.rgb”的RGB24格式的文件（其中%dx%d代表了图像的宽和高）。
例如，生成分辨率为1280x720的上文中的彩色条纹图的代码如下。
- gen_rgb24_stripe(1280,720,255,0,0);
RGB渐变彩条图
下面这张图是一张RGB渐变彩条图的示例。这张图的分辨率是1280x720，一共包含了10个彩条，像素格式是RGB24，RGB颜色从红色（RGB分别取值为255，0，0）逐渐变换为蓝色（RGB分别取值为0，0，255）。
每个彩条的RGB取值如下所列：
255, 0, 0
227, 0, 28
199, 0, 56
170, 0, 85
142, 0, 113
114, 0, 141
85, 0, 170
57, 0, 198
29, 0, 226
0, 0, 255 |
在生成渐变彩条图像之后，程序会打印出彩条信号的颜色信息，如下图所示。
函数原型
gen_rgb24_rgbgradient_bar ()是用于生成渐变彩条图的函数，该函数的原型如下。
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_rgb24_rgbgradient_bar(int width, int height,int barnum,
- unsigned char src_r,unsigned char src_g,unsigned char src_b,
- unsigned char dst_r,unsigned char dst_g,unsigned char dst_b)
简单解释每个参数的含义：
width：图像宽
height：图像高
barnum：彩条数量
src_r：左侧颜色R分量
src_g：左侧颜色G分量
src_b：左侧颜色B分量
dst_r：右侧颜色R分量
dst_g：右侧颜色G分量
dst_b：右侧颜色B分量
如果函数成功运行的话，会生成一个名称为“rgbgradientbar_%dx%d_rgb24.rgb”的RGB24格式的文件（其中%dx%d代表了图像的宽和高）。
例如，生成分辨率为1280x720的上文中的渐变彩条图的代码如下。
- gen_rgb24_rgbgradient_bar(1280,720,10,255,0,0,0,0,255);
YUV渐变彩条图
下面这张图是一张YUV渐变彩条图的示例。这张图的分辨率是1280x720，一共包含了10个彩条，像素格式是YUV420P，YUV颜色从绿色（YUV分别取值为0，0，0）逐渐变换为灰色（YUV分别取值为128，128，128）。
每个彩条的YUV取值如下所列：
0, 0, 0
14, 14, 14
28, 28, 28
42, 42, 42
56, 56, 56
71, 71, 71
85, 85, 85
99, 99, 99
113, 113, 113
128, 128, 128 |

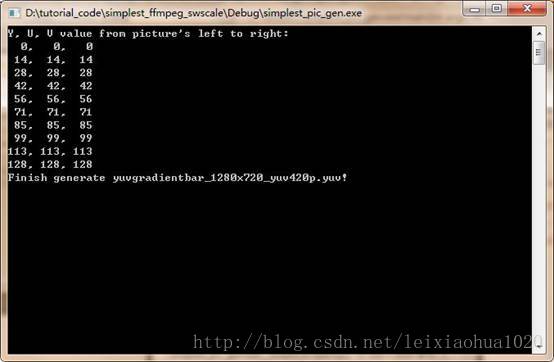

在生成渐变彩条图像之后，程序会打印出彩条信号的颜色信息，如下图所示。
函数原型
gen_yuv420p_yuvgradient_bar()是用于生成渐变彩条图的函数，该函数的原型如下。
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_yuv420p_yuvgradient_bar(int width, int height,int barnum,
- unsigned char src_y,unsigned char src_u,unsigned char src_v,
- unsigned char dst_y,unsigned char dst_u,unsigned char dst_v)
简单解释每个参数的含义：
width：图像宽
height：图像高
barnum：彩条数量
src_y：左侧颜色Y分量
src_u：左侧颜色U分量
src_v：左侧颜色V分量
dst_y：右侧颜色Y分量
dst_u：右侧颜色U分量
dst_v：右侧颜色V分量
如果函数成功运行的话，会生成一个名称为“yuvgradientbar_%dx%d_yuv420p.yuv”的YUV420P格式的文件（其中%dx%d代表了图像的宽和高）。
例如，生成分辨率为1280x720的上文中的渐变彩条图的代码如下。
- gen_yuv420p_yuvgradient_bar(1280,720,10,0,0,0,128,128,128);
颜色视频
RGB颜色视频
“RGB颜色视频”不是一幅图像，而是一段视频文件。这个视频中包含了RGB24中的所有颜色。通过这个视频，可以了解RGB各个分量对颜色的影响。下面简单记录一下这个视频的规则：
- 视频的宽为256，高为256，视频的帧数为256
- 最左边的像素的R分量取值为0，从左至右每个像素的R分量的取值依次加1
- 最上面的像素的G分量取值为0，从上至下每个像素的G分量的取值依次加1
- 第1帧的所有像素的B分量取值为0，每增加一帧该帧像素的B分量的取值依次加1
所以可以理解为一个坐标系，原点在视频的左上角，X轴对应R分量，Y轴对应G分量，Z轴（时间轴）对应B分量。
该视频的第0帧如下图所示。
从图中可以看出，左上角为黑色（R，G，B取值0，0，0）；右上角为红色（R，G，B取值0，0，255）；左下角为绿色（R，G，B取值0，255，0）；右下角为黄色（R，G，B取值255，255，0）。
该视频的第128帧如下图所示。
可以看出当蓝色分量增加至128的时候，颜色发生了较大的变化。
该视频的第255帧如下图所示。
从图中可以看出，左上角为蓝色（R，G，B取值0，0，255）；右上角为品色（R，G，B取值255，0，255）；左下角为青色（R，G，B取值0，255，255）；右下角为白色（R，G，B取值255，255，255）。
YUV颜色视频
“RGB颜色视频”中包含了YUV444中的所有颜色。通过这个视频，可以了解YUV各个分量对颜色的影响。下面简单记录一下这个视频的规则：
- 视频的宽为256，高为256，视频的帧数为256
- 最左边的像素的U分量取值为0，从左至右每个像素的U分量的取值依次加1
- 最上面的像素的V分量取值为0，从上至下每个像素的V分量的取值依次加1
- 第1帧的所有像素的Y分量取值为0，每增加一帧该帧像素的Y分量的取值依次加1
所以可以理解为一个坐标系，原点在视频的左上角，X轴对应U分量，Y轴对应V分量，Z轴（时间轴）对应Y分量。
该视频的第0帧如下图所示。
从图中可以看出，左上角颜色偏绿（Y，U，V取值0，0，0）；右上角颜色偏蓝（Y，U，V取值0，0，255）；左下角颜色偏红（Y，U，V取值0，255，0）；右下角颜色偏品色（Y，U，V取值255，255，0）。而正中央是黑色（Y，U，V取值0，128，128）。
在这个地方可能很多人会有疑问，认为Y，U，V取值为0，0，0的时候按理说应该是黑色。实际上U，V是加了偏置的分量，而偏置量就是128。所以“纯正”的黑色实际上对应的是Y，U，V取值为0，128，128的颜色。
该视频的第128帧如下图所示。
可以看出随着Y分量的增加，颜色发生了一些变化。
该视频的第255帧如下图所示。
可以看出，尽管Y分量从0增长到255，但是实际上色调变化不大，只是亮度变化很大。这是因为U，V分量存储了色度信息，Y分量存储了亮度信息。
函数原型
gen_allcolor_video()是用于生成渐变彩条图的函数，该函数的原型如下。
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_allcolor_video();
该函数没有参数，直接调用即可生成上述视频。
工具函数：RGB24转BMP
本工具除了可以生成测试图片外，还提供了一个简单的工具函数：RGB24转BMP。经过转换后，原本只能用专用的RGB/YUV播放器查看的像素数据，就可以直接拿图片浏览器查看了。
例如输入的RGB24像素数据如下所示。
而输出的BMP图片如下所示。
RGB24转换BMP有以下2个关键点：
（1） 在RGB数据前面加上文件头
（2） 把RGB24数据中的“R”和“B”位置互换（因为BMP中的RGB24实际的存储方式是bgrbgrbgr…）。
源代码
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- #include <stdio.h>
- #include <malloc.h>
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_rgb24_stripe(int width, int height,
- unsigned char r,unsigned char g,unsigned char b){
-
- unsigned char *data=NULL;
- char filename[100]={0};
- FILE *fp=NULL;
- int i=0,j=0;
-
-
- if(width<=0||height<=0){
- printf("Error: Width, Height cannot be 0 or negative number!\n");
- printf("Default Param is used.\n");
- width=640;
- height=480;
- }
-
- data=(unsigned char *)malloc(width*height*3);
-
- sprintf(filename,"rgbstripe_%dx%d_rgb24.rgb",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
-
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- if(i%2!=0){
- data[(j*width+i)*3+0]=r;
- data[(j*width+i)*3+1]=g;
- data[(j*width+i)*3+2]=b;
- }else{
- data[(j*width+i)*3+0]=255;
- data[(j*width+i)*3+1]=255;
- data[(j*width+i)*3+2]=255;
- }
- }
- }
- fwrite(data,width*height*3,1,fp);
- fclose(fp);
- free(data);
- printf("Finish generate %s!\n",filename);
- return 0;
- }
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_yuv420p_graybar(int width, int height,int barnum,unsigned char ymin,unsigned char ymax){
-
- int barwidth;
- float lum_inc;
- unsigned char lum_temp;
- int uv_width,uv_height;
- FILE *fp=NULL;
- unsigned char *data_y=NULL;
- unsigned char *data_u=NULL;
- unsigned char *data_v=NULL;
- int t=0,i=0,j=0;
- char filename[100]={0};
-
-
- if(width<=0||height<=0||barnum<=0){
- printf("Error: Width, Height or Bar Number cannot be 0 or negative number!\n");
- printf("Default Param is used.\n");
- width=640;
- height=480;
- barnum=10;
- }
- if(width%barnum!=0){
- printf("Warning: Width cannot be divided by Bar Number without remainder!\n");
- }
- barwidth=width/barnum;
- lum_inc=((float)(ymax-ymin))/((float)(barnum-1));
- uv_width=width/2;
- uv_height=height/2;
-
- data_y=(unsigned char *)malloc(width*height);
- data_u=(unsigned char *)malloc(uv_width*uv_height);
- data_v=(unsigned char *)malloc(uv_width*uv_height);
-
- sprintf(filename,"graybar_%dx%d_yuv420p.yuv",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
-
-
- printf("Y, U, V value from picture's left to right:\n");
- for(t=0;t<(width/barwidth);t++){
- lum_temp=ymin+(char)(t*lum_inc);
- printf("%3d, 128, 128\n",lum_temp);
- }
-
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- t=i/barwidth;
- lum_temp=ymin+(char)(t*lum_inc);
- data_y[j*width+i]=lum_temp;
- }
- }
- for(j=0;j<uv_height;j++){
- for(i=0;i<uv_width;i++){
- data_u[j*uv_width+i]=128;
- }
- }
- for(j=0;j<uv_height;j++){
- for(i=0;i<uv_width;i++){
- data_v[j*uv_width+i]=128;
- }
- }
- fwrite(data_y,width*height,1,fp);
- fwrite(data_u,uv_width*uv_height,1,fp);
- fwrite(data_v,uv_width*uv_height,1,fp);
- fclose(fp);
- free(data_y);
- free(data_u);
- free(data_v);
- printf("Finish generate %s!\n",filename);
- }
-
-
-
-
-
-
-
-
- int gen_rgb24_colorbar(int width, int height){
-
- unsigned char *data=NULL;
- int barwidth;
- char filename[100]={0};
- FILE *fp=NULL;
- int i=0,j=0;
- int lum;
- float r_coeff=0.299,g_coeff=0.587,b_coeff=0.114;
-
-
- if(width<=0||height<=0){
- printf("Error: Width, Height cannot be 0 or negative number!\n");
- printf("Default Param is used.\n");
- width=640;
- height=480;
- }
- if(width%8!=0)
- printf("Warning: Width cannot be divided by Bar Number without remainder!\n");
-
- data=(unsigned char *)malloc(width*height*3);
- barwidth=width/8;
-
- sprintf(filename,"colorbar_%dx%d_rgb24.rgb",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
-
- printf("Luminance (Y) component value of colors from left to right:\n");
- lum=r_coeff*255.0+g_coeff*255.0+b_coeff*255.0;
- printf("[White] \tR,G,B=255,255,255\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*255.0+g_coeff*255.0+b_coeff*0.0;
- printf("[Yellow] \tR,G,B=255,255, 0\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*0.0+g_coeff*255.0+b_coeff*255.0;
- printf("[Cyan] \tR,G,B= 0,255,255\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*0.0+g_coeff*255.0+b_coeff*0.0;
- printf("[Green] \tR,G,B= 0,255, 0\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*255.0+g_coeff*0.0+b_coeff*255.0;
- printf("[Magenta]\tR,G,B=255, 0,255\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*255.0+g_coeff*0.0+b_coeff*0.0;
- printf("[Red] \tR,G,B=255, 0, 0\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*0.0+g_coeff*0.0+b_coeff*255.0;
- printf("[Blue] \tR,G,B= 0, 0,255\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
- lum=r_coeff*0.0+g_coeff*0.0+b_coeff*0.0;
- printf("[Black] \tR,G,B= 0, 0, 0\t Y=%.3f*R+%.3f*G+%.3f*B=%3d\n",
- r_coeff,g_coeff,b_coeff,lum);
-
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- int barnum=i/barwidth;
- switch(barnum){
- case 0:{
- data[(j*width+i)*3+0]=255;
- data[(j*width+i)*3+1]=255;
- data[(j*width+i)*3+2]=255;
- break;
- }
- case 1:{
- data[(j*width+i)*3+0]=255;
- data[(j*width+i)*3+1]=255;
- data[(j*width+i)*3+2]=0;
- break;
- }
- case 2:{
- data[(j*width+i)*3+0]=0;
- data[(j*width+i)*3+1]=255;
- data[(j*width+i)*3+2]=255;
- break;
- }
- case 3:{
- data[(j*width+i)*3+0]=0;
- data[(j*width+i)*3+1]=255;
- data[(j*width+i)*3+2]=0;
- break;
- }
- case 4:{
- data[(j*width+i)*3+0]=255;
- data[(j*width+i)*3+1]=0;
- data[(j*width+i)*3+2]=255;
- break;
- }
- case 5:{
- data[(j*width+i)*3+0]=255;
- data[(j*width+i)*3+1]=0;
- data[(j*width+i)*3+2]=0;
- break;
- }
- case 6:{
- data[(j*width+i)*3+0]=0;
- data[(j*width+i)*3+1]=0;
- data[(j*width+i)*3+2]=255;
-
- break;
- }
- case 7:{
- data[(j*width+i)*3+0]=0;
- data[(j*width+i)*3+1]=0;
- data[(j*width+i)*3+2]=0;
- break;
- }
- }
-
- }
- }
- fwrite(data,width*height*3,1,fp);
- fclose(fp);
- free(data);
- printf("Finish generate %s!\n",filename);
- }
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_rgb24_rgbgradient_bar(int width, int height,int barnum,
- unsigned char src_r,unsigned char src_g,unsigned char src_b,
- unsigned char dst_r,unsigned char dst_g,unsigned char dst_b){
-
- unsigned char *data=NULL;
- int barwidth;
- float r_inc,g_inc,b_inc;
- unsigned char r_temp,g_temp,b_temp;
- char filename[100]={0};
- FILE *fp=NULL;
- int t=0,i=0,j=0;
-
-
- if(width<=0||height<=0||barnum<=0){
- printf("Error: Width, Height or Bar Number cannot be 0 or negative number!\n");
- printf("Default Param is used.\n");
- width=640;
- height=480;
- }
- if(width%barnum!=0)
- printf("Warning: Width cannot be divided by Bar Number without remainder!\n");
-
-
- data=(unsigned char *)malloc(width*height*3);
- barwidth=width/barnum;
- r_inc=((float)(dst_r-src_r))/((float)(barnum-1));
- g_inc=((float)(dst_g-src_g))/((float)(barnum-1));
- b_inc=((float)(dst_b-src_b))/((float)(barnum-1));
-
- sprintf(filename,"rgbgradientbar_%dx%d_rgb24.rgb",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
-
-
- printf("R, G, B value from picture's left to right:\n");
- for(t=0;t<(width/barwidth);t++){
- r_temp=src_r+(char)(t*r_inc);
- g_temp=src_g+(char)(t*g_inc);
- b_temp=src_b+(char)(t*b_inc);
- printf("%3d, %3d, %3d\n",r_temp,g_temp,b_temp);
- }
-
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- t=i/barwidth;
- r_temp=src_r+(char)(t*r_inc);
- g_temp=src_g+(char)(t*g_inc);
- b_temp=src_b+(char)(t*b_inc);
- data[(j*width+i)*3+0]=r_temp;
- data[(j*width+i)*3+1]=g_temp;
- data[(j*width+i)*3+2]=b_temp;
- }
- }
- fwrite(data,width*height*3,1,fp);
- fclose(fp);
- free(data);
- printf("Finish generate %s!\n",filename);
- return 0;
- }
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_yuv420p_yuvgradient_bar(int width, int height,int barnum,
- unsigned char src_y,unsigned char src_u,unsigned char src_v,
- unsigned char dst_y,unsigned char dst_u,unsigned char dst_v){
-
- int uv_width,uv_height;
- unsigned char *data_y=NULL;
- unsigned char *data_u=NULL;
- unsigned char *data_v=NULL;
- FILE *fp=NULL;
- int barwidth,uv_barwidth;
- float y_inc,u_inc,v_inc=0;
- unsigned char y_temp,u_temp,v_temp=0;
- char filename[100]={0};
- int t=0,i=0,j=0;
-
- if(width<=0||height<=0||barnum<=0){
- printf("Error: Width, Height or Bar Number cannot be 0 or negative number!\n");
- printf("Default Param is used.\n");
- width=640;
- height=480;
- }
- if(width%barnum!=0)
- printf("Warning: Width cannot be divided by Bar Number without remainder!\n");
-
- uv_width=width/2;
- uv_height=height/2;
- data_y=(unsigned char *)malloc(width*height);
- data_u=(unsigned char *)malloc(uv_width*uv_height);
- data_v=(unsigned char *)malloc(uv_width*uv_height);
- barwidth=width/barnum;
- uv_barwidth=barwidth/(width/uv_width);
- y_inc=((float)(dst_y-src_y))/((float)(barnum-1));
- u_inc=((float)(dst_u-src_u))/((float)(barnum-1));
- v_inc=((float)(dst_v-src_v))/((float)(barnum-1));
-
- sprintf(filename,"yuvgradientbar_%dx%d_yuv420p.yuv",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
-
-
- printf("Y, U, V value from picture's left to right:\n");
- for(t=0;t<(width/barwidth);t++){
- y_temp=src_y+(char)(t*y_inc);
- u_temp=src_u+(char)(t*u_inc);
- v_temp=src_v+(char)(t*v_inc);
- printf("%3d, %3d, %3d\n",y_temp,u_temp,v_temp);
- }
-
-
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- t=i/barwidth;
- y_temp=src_y+(char)(t*y_inc);
- data_y[j*width+i]=y_temp;
- }
- }
- for(j=0;j<uv_height;j++){
- for(i=0;i<uv_width;i++){
- t=i/uv_barwidth;
- u_temp=src_u+(char)(t*u_inc);
- data_u[j*uv_width+i]=u_temp;
- }
- }
- for(j=0;j<uv_height;j++){
- for(i=0;i<uv_width;i++){
- t=i/uv_barwidth;
- v_temp=src_v+(char)(t*v_inc);
- data_v[j*uv_width+i]=v_temp;
- }
- }
- fwrite(data_y,width*height,1,fp);
- fwrite(data_u,uv_width*uv_height,1,fp);
- fwrite(data_v,uv_width*uv_height,1,fp);
- fclose(fp);
- free(data_y);
- free(data_u);
- free(data_v);
- printf("Finish generate %s!\n",filename);
- return 0;
- }
-
-
-
-
-
-
-
-
-
-
- int rgb24_to_bmp(char *rgb24path,char *bmppath,int width,int height)
- {
- typedef struct
- {
- long imageSize;
- long blank;
- long startPosition;
- }BmpHead;
-
- typedef struct
- {
- long Length;
- long width;
- long height;
- unsigned short colorPlane;
- unsigned short bitColor;
- long zipFormat;
- long realSize;
- long xPels;
- long yPels;
- long colorUse;
- long colorImportant;
- }InfoHead;
-
- int i=0,j=0;
- BmpHead m_BMPHeader={0};
- InfoHead m_BMPInfoHeader={0};
- char bfType[2]={'B','M'};
- int header_size=sizeof(bfType)+sizeof(BmpHead)+sizeof(InfoHead);
- unsigned char *rgb24_buffer=NULL;
- FILE *fp_rgb24=NULL,*fp_bmp=NULL;
-
- if((fp_rgb24=fopen(rgb24path,"rb"))==NULL){
- printf("Error: Cannot open input RGB24 file.\n");
- return -1;
- }
- if((fp_bmp=fopen(bmppath,"wb"))==NULL){
- printf("Error: Cannot open output BMP file.\n");
- return -1;
- }
-
- rgb24_buffer=(unsigned char *)malloc(width*height*3);
- fread(rgb24_buffer,1,width*height*3,fp_rgb24);
-
- m_BMPHeader.imageSize=3*width*height+header_size;
- m_BMPHeader.startPosition=header_size;
-
- m_BMPInfoHeader.Length=sizeof(InfoHead);
- m_BMPInfoHeader.width=width;
-
- m_BMPInfoHeader.height=-height;
- m_BMPInfoHeader.colorPlane=1;
- m_BMPInfoHeader.bitColor=24;
- m_BMPInfoHeader.realSize=3*width*height;
-
- fwrite(bfType,1,sizeof(bfType),fp_bmp);
- fwrite(&m_BMPHeader,1,sizeof(m_BMPHeader),fp_bmp);
- fwrite(&m_BMPInfoHeader,1,sizeof(m_BMPInfoHeader),fp_bmp);
-
-
-
-
- for(j =0;j<height;j++){
- for(i=0;i<width;i++){
- char temp=rgb24_buffer[(j*width+i)*3+2];
- rgb24_buffer[(j*width+i)*3+2]=rgb24_buffer[(j*width+i)*3+0];
- rgb24_buffer[(j*width+i)*3+0]=temp;
- }
- }
- fwrite(rgb24_buffer,3*width*height,1,fp_bmp);
- fclose(fp_rgb24);
- fclose(fp_bmp);
- free(rgb24_buffer);
- printf("Finish generate %s!\n",bmppath);
- return 0;
- }
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- int gen_allcolor_video(){
-
- unsigned char *data=NULL;
- char filename[100]={0};
- FILE *fp=NULL;
- int width=256,height=256,frames=256;
- int i=0,j=0,k=0;
-
-
-
-
- data=(unsigned char *)malloc(width*height*3);
- sprintf(filename,"allcolor_xr_yg_zb_%dx%d_rgb24.rgb",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
- for(k=0;k<frames;k++){
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- data[(j*width+i)*3+0]=i;
- data[(j*width+i)*3+1]=j;
- data[(j*width+i)*3+2]=k;
- }
- }
- fwrite(data,width*height*3,1,fp);
- printf("Finish generate frame %d!\n",k);
- }
- fclose(fp);
- free(data);
- printf("Finish generate %s!\n",filename);
-
-
-
-
- data=(unsigned char *)malloc(width*height);
- sprintf(filename,"allcolor_xu_yv_zy_%dx%d_yuv444p.yuv",width,height);
- if((fp=fopen(filename,"wb+"))==NULL){
- printf("Error: Cannot create file!");
- return -1;
- }
- for(k=0;k<frames;k++){
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- data[j*width+i]=k;
- }
- }
- fwrite(data,width*height,1,fp);
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- data[j*width+i]=i;
- }
- }
- fwrite(data,width*height,1,fp);
- for(j=0;j<height;j++){
- for(i=0;i<width;i++){
- data[j*width+i]=j;
- }
- }
- fwrite(data,width*height,1,fp);
- printf("Finish generate frame %d!\n",k);
- }
- fclose(fp);
- free(data);
- printf("Finish generate %s!\n",filename);
-
- return 0;
- }
-
-
-
-
-
- int main(int argc, char* argv[])
- {
-
-
- gen_yuv420p_graybar(1280,720,10,16,235);
-
- gen_rgb24_colorbar(1280,720);
-
- gen_rgb24_rgbgradient_bar(1280,720,10,255,0,0,0,0,255);
-
- gen_yuv420p_yuvgradient_bar(1280,720,10,0,0,0,128,128,128);
-
- rgb24_to_bmp("colorbar_1280x720_rgb24.rgb","colorbar_1280x720_rgb24.bmp",1280,720);
-
- gen_rgb24_stripe(1280,720,255,0,0);
-
- gen_allcolor_video();
- return 0;
- }
运行结果
程序运行完后，会生成上文中叙述的几种测试图。
下载
Simplest FFmpeg Swscale
项目主页
SourceForge：https://sourceforge.net/projects/simplestffmpegswscale/
Github：https://github.com/leixiaohua1020/simplest_ffmpeg_swscale
开源中国：http://git.oschina.net/leixiaohua1020/simplest_ffmpeg_swscale
CDSN下载地址：http://download.csdn.net/detail/leixiaohua1020/8292175
本教程是最简单的基于FFmpeg的libswscale进行像素处理的教程。它包含了两个工程：
simplest_ffmpeg_swscale: 最简单的libswscale的教程。
simplest_pic_gen: 生成各种测试图片的工具。
更新-1.1 (2015.2.13)=========================================
这次考虑到了跨平台的要求，调整了源代码，保证了该项目代码可以在个平台上编译通过。
CSDN下载地址：http://download.csdn.net/detail/leixiaohua1020/8445671
SourceForge上已经更新。
扫一扫
被折叠的 条评论
为什么被折叠?
到【灌水乐园】发言
