本文介绍了如何设计一款C to C接口的数显充电线，该线能够显示功率，确保快充效果并保证安全。方案包括LDO供电、MCU数显和E-mark信号传输三部分，采用YX133 QFN3x3-16微型MCU，实现小体积和高精度。文章中还展示了PCB设计和初步的软件代码，但未详述完整的MCU软件部分。
手机的充电现在越来越重要，基本目前大部分手机都实现了快充,而快充根据不同厂家和不同协议也各有不同，而要快充充电线也是比较重要的一环了，差的充电线不仅达不到充电功率,而且可能会有安全隐患，今天szyucan.com 提供了一种 充电功率显示方案,可以让充电数据线上的功率一目了然,是不是真快充一看即知,下

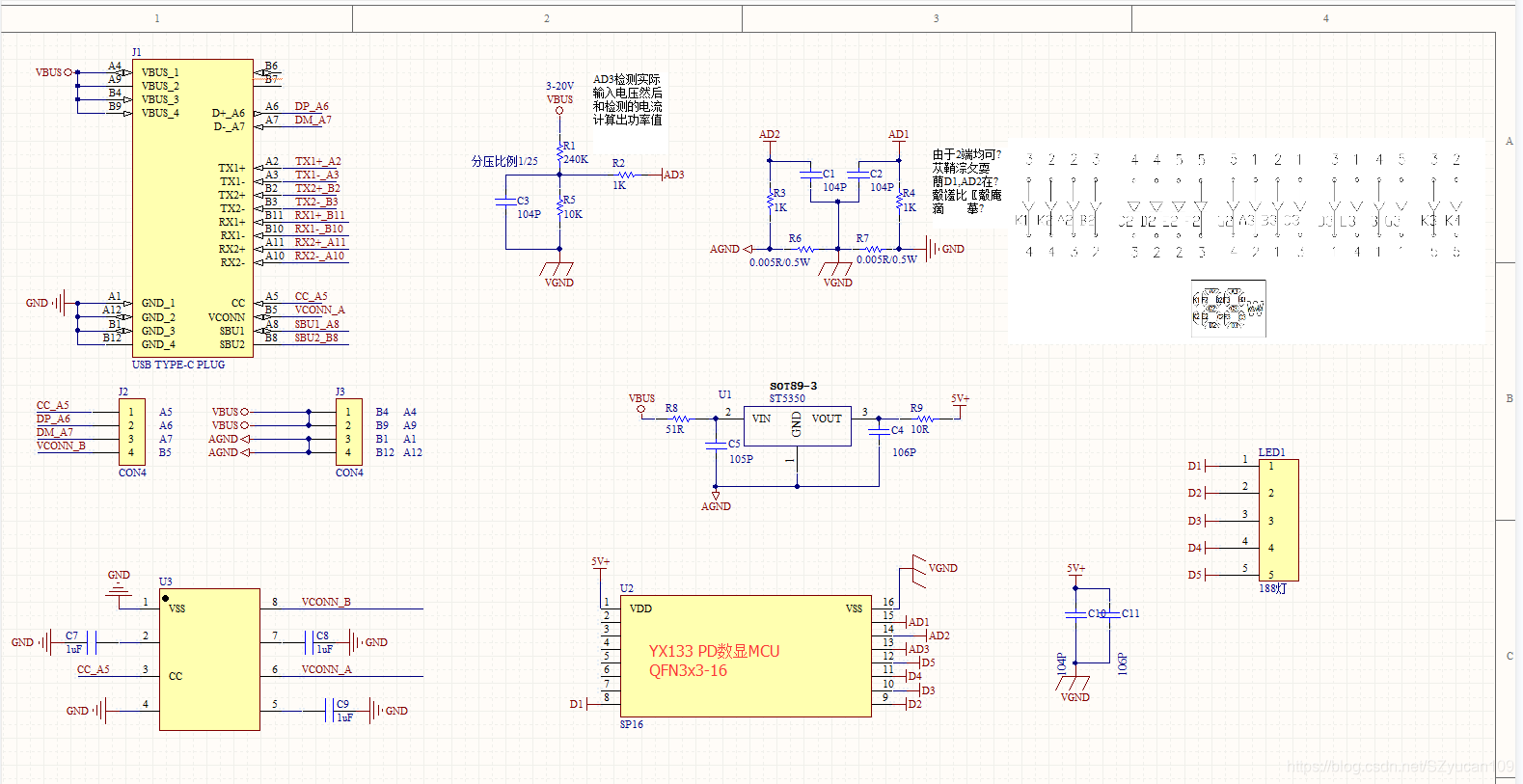

因为是C to C口，因此整个电路由 三部分组成 1.LDO供电部分 2. MCU数显部分 3. Emark信号传输部分，不多说上原理图

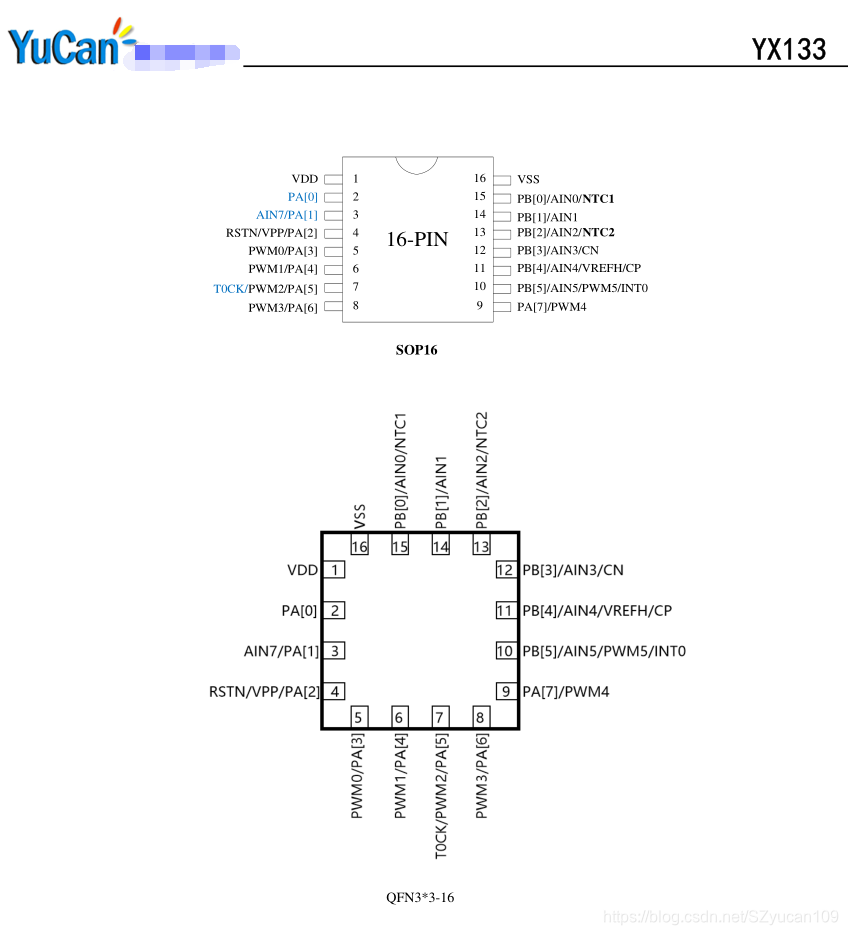

搞完原理图就是画PCB了，因为这款线要做到小体积的话就需要各个元件都要小,而本方案就采用了 YX133 QFN3x3-16 的小体积MUC 带AD 多个IO口 有两种风装 我们选用了QFN3x3-16 这样板子才能做的小

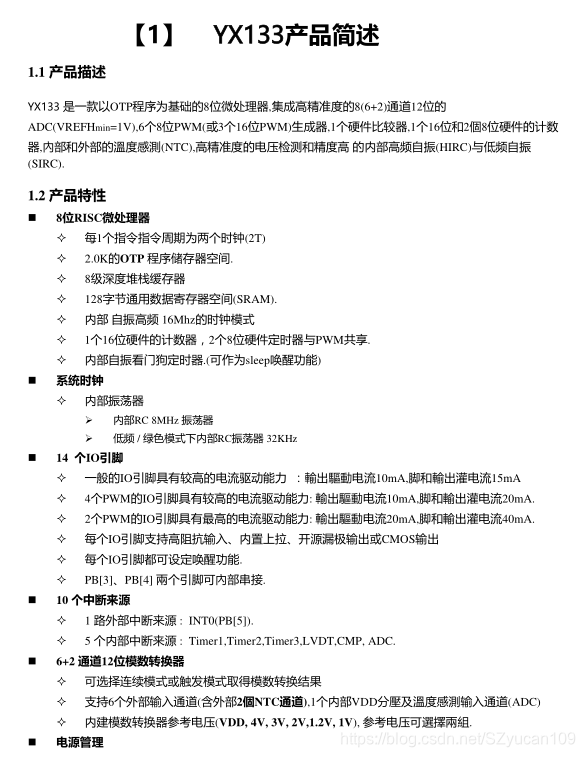

YX133是 8 位 RISC带 12 位 ADC 及 CMP 单片机 这个是相关介绍
搞定后 上PCB
