Samtec技术前沿 | 支持100 G+信号的线性直接驱动概念验证

【摘要/前言】

本次文章展示了一个支持100G+信号的封装内或近封装直接驱动电气通道的概念验证。

这些驱动器可用于中板光学和铜缆设计，这个设计使使用Samtec Flyover电缆组件或夹层连接器组，或用于全通道前面板和背板线缆应用。

Samtec的Kevin Burt带领我们完成演示、测试结果，并简要讨论其优势。

【演示描述】

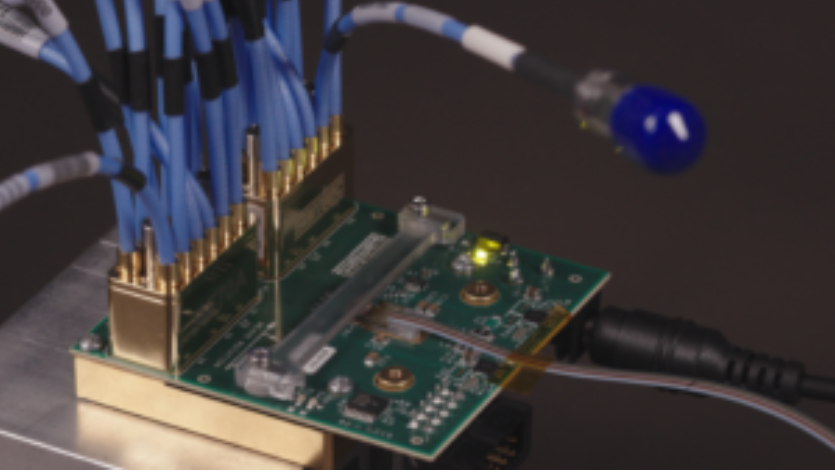

在1号板上，Alphawave IP SERDES 产生56Gbps的NRZ信号，这些信号由Isola I-Tera MT40制成的PCB上通过大约10英寸的线路， 通过6英寸的低损耗同轴线缆，到达 Samtec Bulls Eye®—BE70A测试点系统，然后到达2号板上另一个Bulls Eye连接器。这第二块板是由Tachyon 100G制成的。

然后，信号通过另一个长度为1英寸的PCB布线，到Macom 4 X 112 Gbps双向驱动器和TIA。

在标准的MTP连接器之后外，光路由25米长的OM4光纤组成，有一个光回环。整个光信号路径长度为50米。通过同一路径返回后，信号在SERDES接收器处被分析。

【性能】

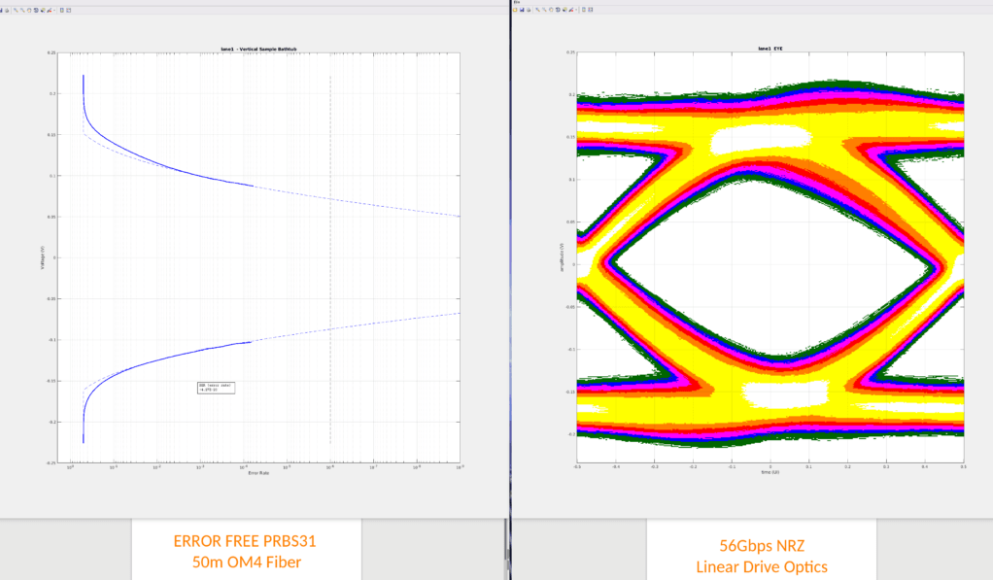

从性能上看， 左图我们看到的是无错误的误码率（BER）性能。右图可以看到完全张开的眼图，显示了足够的余量。

【线性直接驱动的优点】

1. 首先，消除retimers可以大大降低成本。一个典型的32个QSFP-DD端口的以太网交换机包含256个通道， 可以节省高达20,000美元的成本。

2. 此外，不再需要光收发模块DSP，这可以将收发模块的成本降低50%。

3.  还有减少功率和热量的好处。下一代112G有源光收发模块将消耗20至25瓦的功率。去掉DSP和支持硬件可以使每个模块所需的功率降低60%。

很显然，热量的减少提供了更好的可靠性。
