使用Fortran画图

这个方法与Gnuplot不一样，只要调用这个Module就行，但是其实是代码自动调用的Python，所以电脑需要有Python环境。

首先它可以

 可以画以上的图，具体使用如一下例子作为参考：

    program main
    use,intrinsic :: iso_fortran_env, only: wp => real64
    use pyplot_module
    implicit none
    type(pyplot) :: plt
    real(wp),dimension(100) :: xx,yy
    real r

    integer i
    do i = 1,100
        xx(i) = i
        call RANDOM_NUMBER(r)
        yy(i) = r
    enddo

    call plt%initialize(grid=.true.)
    call plt%add_plot(xx,yy,label='res',linestyle='b-o',markersize=5,linewidth=2)
    call plt%savefig('res.png', pyfile='result.py')
    stop
    end program main

首先要，

use,intrinsic :: iso_fortran_env, only: wp => real64
use pyplot_module

然后对于你要画图的数组，要特别定义为

real(wp),dimension(100) :: xx,yy 即wp类型

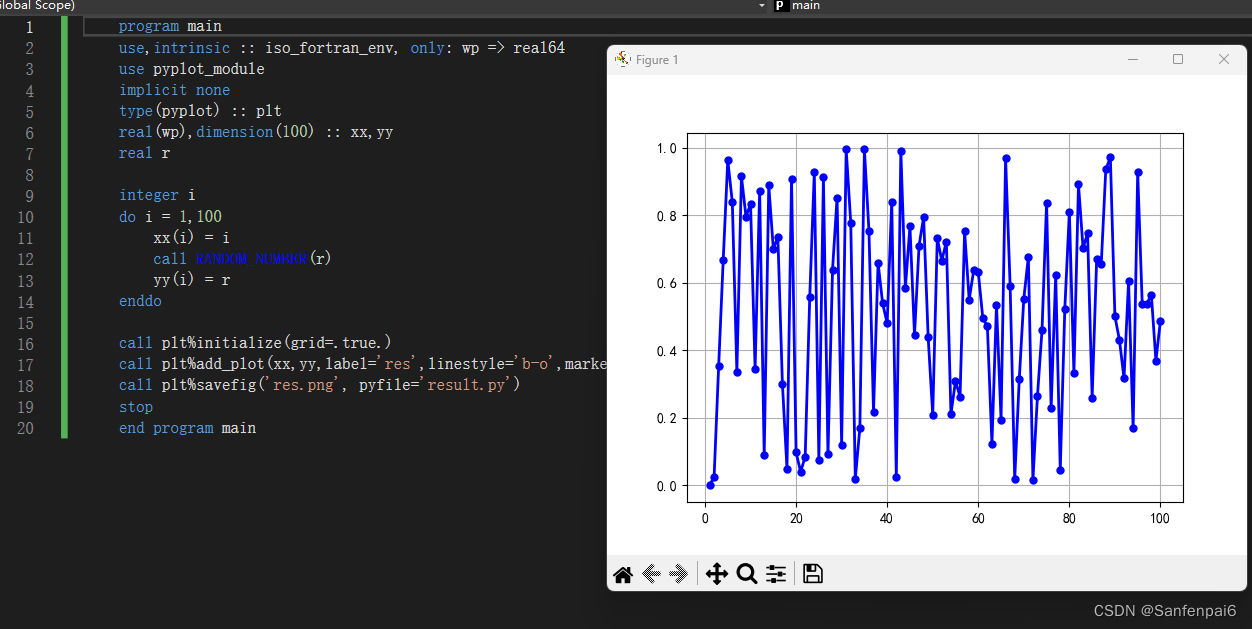

如果代码没错误，执行代码后会跳出画图结果。如图所示：

 反正就是用起来很方便，直接调用Module就可以了。

我把这个Module也贴出来，我稍稍修改了一丢丢，他里面的一些画图格式设置会有警告，不会影响画图结果，放心，请从代码包中下载，免费的。

我还是贴一个网盘链接吧

Fortran画图Module   提取码：dsoc
