天微TM1650数码管驱动IC新旧版 驱动和注意事项

天微TM1650数码管驱动IC新旧版 驱动和注意事项

项目场景:

项目需要一个控制板和显示,通过一条1米数据线连接主控制
TM1650市面上多,价格便宜,使用简单, 相对于用逻辑门或单片机做,开发简单维护生产简单

问题描述:

在获取按键时发0X49指令,容易被识别为0X48,这样就造成之后的显示和获取按键异常,而旧版就暂没出现这种情况

原因分析:

TM1650目前分了2个版本, 只在丝印的批号注明(1开头为旧版, 2开头为新版), 说明书和个别供应商没注明…
问题就出了这里,一开始用旧版量产了正常没问题,后面再次量产供应商给的是新版,造成大量反工退货…
问了厂家客服才知分新旧版,
主要问题是新版通信容易出错, 而且处理程序没处理好的话只能重启,

解决方案:

由于是数码管驱动IC接收出错(差不多寄存器设置错误),但不是死机,重新设置就可以救回
由于通信没有做校准操作, 所以通信容易出现错误, 只需定时将每个寄存器发一次,就算有一次出错,但最后肯定会修正,而按键值则需要多次读取以排除偶然性错误, 还有在驱动IC的通信口附近加电容,减低速率

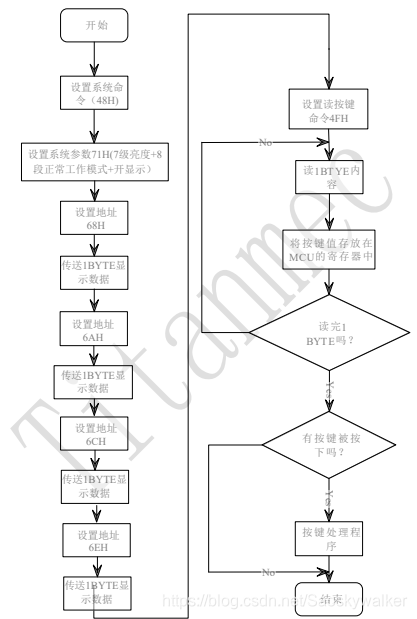

定时执行官方的整个操作流程:
在这里插入图片描述

附上官方给的驱动, N76E003测试可以用(TM多款数码芯片的通信是差不多的,驱动可以共用)

#include<reg52.h>				  //MCU头文件
#include<intrins.h>				  //包含nop指令头文件
#define uint unsigned int			  //数据类型宏定义
#define uchar unsigned char			  //数据类型宏定义

#define nop _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();  //宏定义


/********************定义控制端口**********************/
sbit SCL=P2^1;                       //时钟线
sbit SDA=P2^0;                       //数据线

uchar keya;	                     //定义读出按键返回值

/*************1ms延时*晶振11.0592M********************/
void delay(uint n)
{
  uint i;
  while(n--)
	 for(i=0;i<550;i++);
}

/**************共阴数码管显示0-F**********************/
 uchar display[]={0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x77,0x7C,0x39,0x5E,0x79,0x71}; //共阴极字段码

/************ START信号*******************************/
void TM1650_START()
{
	SCL=1;
	SDA=1;
	nop;
	SDA=0;
	nop;
	SCL=0;
}
/******************** STOP信号************************/
void TM1650_STOP()
{
	SDA=0;
	nop;
	SCL=1;
	nop;
	SDA=1;
	nop;
	SCL=0;
	SDA=0;
}
/****************写1个字节给TM1650********************/
void write_8bit( uchar dat)
{
 	uchar i;
	SCL=0;
	for(i=0;i<8;i++)
		{
		if(dat&0x80)
		{
			SDA=1;
			nop;
			nop;
			SCL=1;
			nop;
			nop;
			nop;
			nop;
			nop;
			SCL=0;
		}
		else
		{
			SDA=0;
			nop;
			nop;
			SCL=1;
			nop;
			nop;
			nop;
			nop;
			nop;
			SCL=0;
		}
			dat<<=1;
		}
		SDA=1;			//ACK信号
		nop;
		nop;
		nop;
		nop;
		SCL=1;
		nop;
		nop;
		nop;
		nop;
		nop;
		SCL=0;
		nop;
		nop;
}

/**********************读8bit**************************/
uchar read_8bit()
{
	uchar dat,i;
	SDA=1;
	dat=0;
	for(i=0;i<8;i++)
	{
	SCL=1;                        //时钟上沿
	nop;
	nop;
	nop;
	dat<<=1;
	if(SDA)
	 dat++;
	SCL=0;
	nop;
	nop;
	nop;
	nop;
	}
	SDA=0;			    //ACK信号
	nop;
	nop;
	nop;
	SCL=1;
	nop;
	nop;
	nop;
	nop;
	SCL=0;
	nop;

	return dat ;

}
/*******************读按键命令************************/
uchar TM1650_read()
{
	uchar key;
	TM1650_START();
    write_8bit(0x49);//读按键指令
	key=read_8bit();
	TM1650_STOP();
	return key;
}
/*****************发送命令信号***********************/
void TM1650_send(uchar date1,uchar date2)
{
 	TM1650_START();
	write_8bit(date1);
	write_8bit(date2);
	TM1650_STOP();
}

/*****************显示函数***********************/
void disp()
{
	TM1650_send(0x48,0x01);                     // 开启显示模式:8段显示,8级亮度
	TM1650_send(0X68,display[1]);  //GID1
	TM1650_send(0X6A,display[2]);  //GID2
	TM1650_send(0X6C,display[3]);  //GID3
	TM1650_send(0X6E,display[4]);  //GID4
}


/**************主函数**************************/
void main(void)
{
   disp();			                    //上电显示1、2、3、4
   delay(1);
   while(1)
	{
		keya=TM1650_read();
		delay(50);
		if (keya!=0)
		{
			switch(keya)                 //控制数码管显示数字
			{
			case 0x44:TM1650_send(0X68,display[5]);  break;    //K11与DIG1
			case 0x4D:TM1650_send(0X68,display[6]);  break;    //K12与DIG2
			case 0x56:TM1650_send(0X68,display[7]);  break;    //K13与DIG3
			default:  break;
			}
		}
    }
}
