每日论文21-24ESSERC单核双模DCO的7.2G-16GHz ADPLL

《A 7.2G-16GHz ADPLL based on a single-core dual-mode DCO》24ESSERC

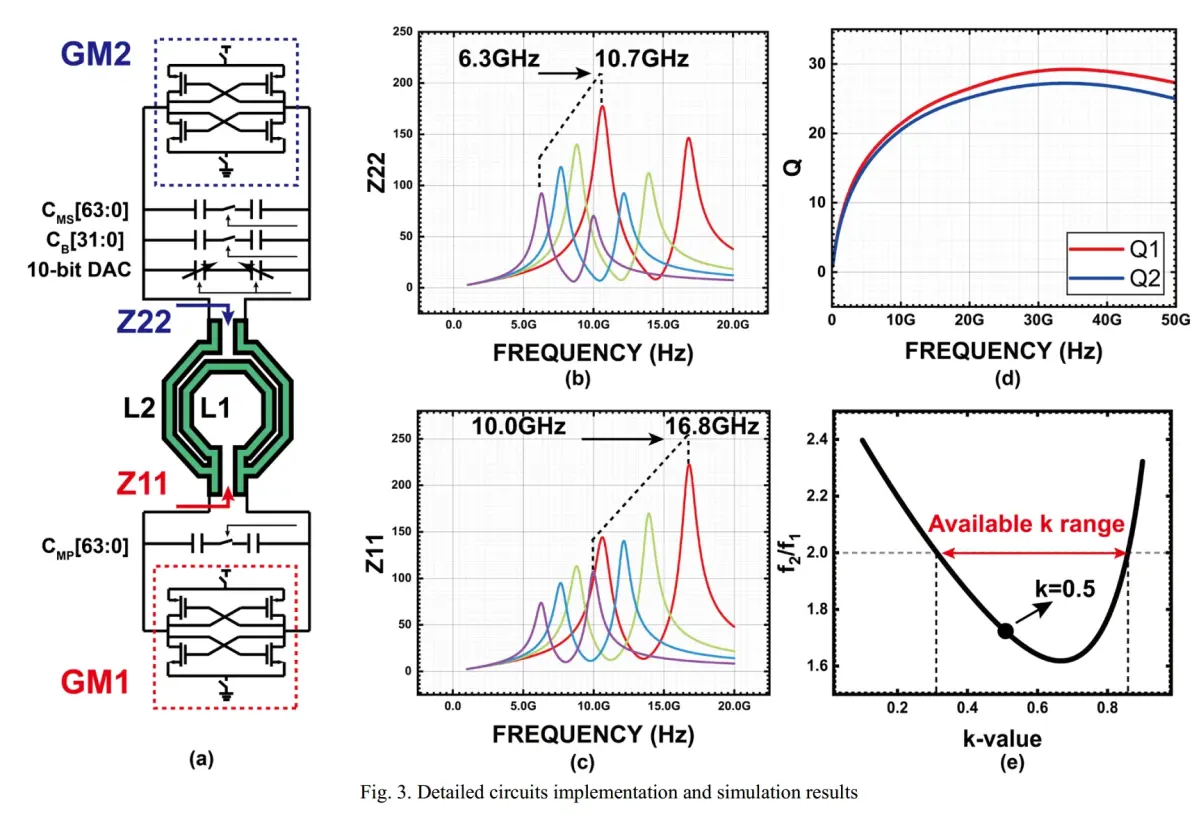

主要亮点在于电感的设计，这个DCO是单核双模。如下图：

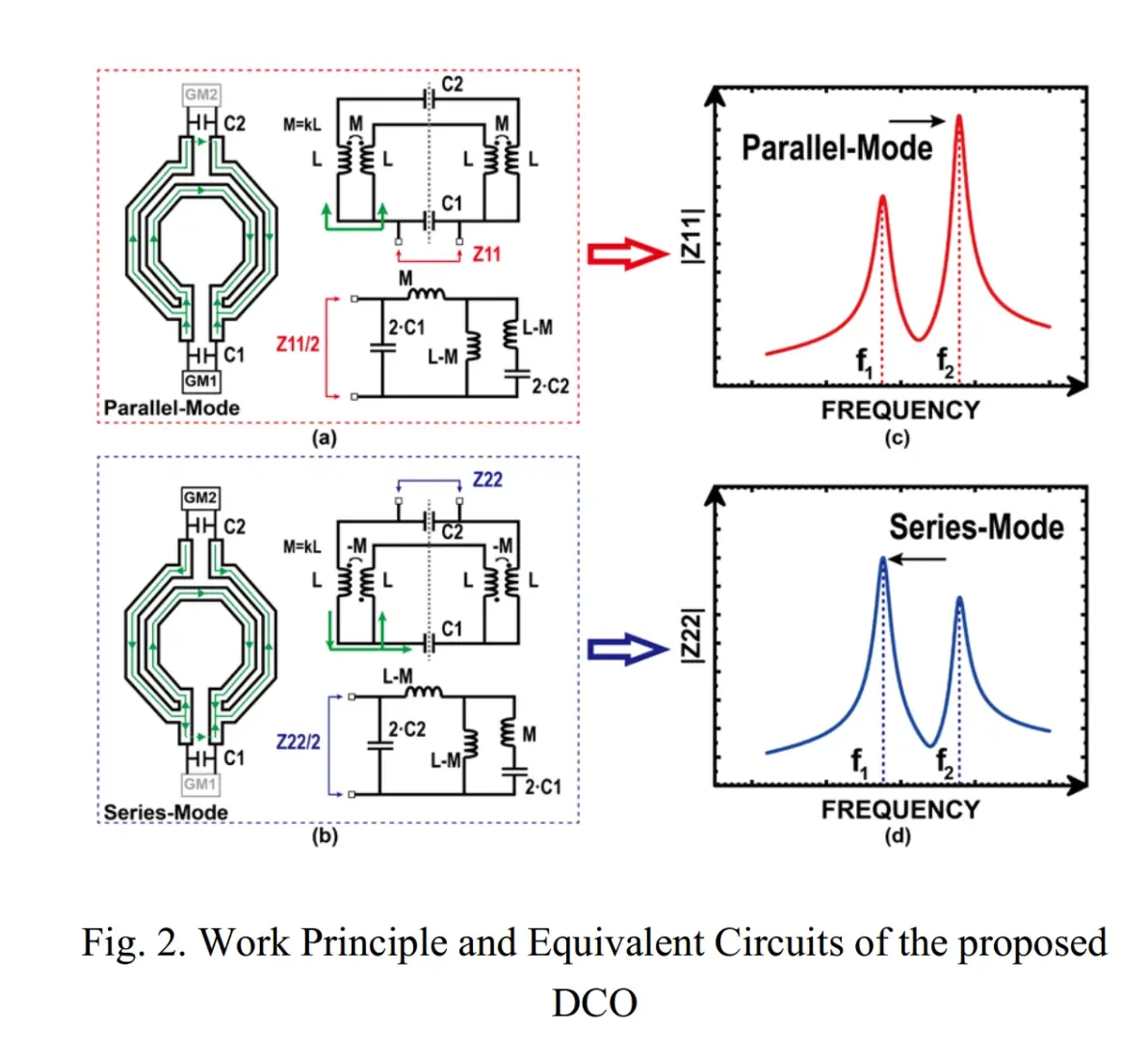

该DCO有两个振荡模式，通过GM1和GM2的使能来控制。文中提到这里利用GM1/GM2而不是开关进行电感并联/串联开关，且无Q因子退化。其实开关倒是有的，只是没有在谐振腔里面，确实对tank的Q应该没有什么影响。具体有并联模式和串联模式，它这个模式不是并联谐振和串联谐振，而是这个L2L1两个电感之间的串并联关系。如下图：

显然图2a两电感是并联，等效电感小，谐振频率高，图2b是两电感是串联，等效电感大，谐振频率低。

我们可以观察到GM1观察到的阻抗Z22也与Z11具有相同的谐振频率。虽然Z11和Z22具有相同的谐振频率，但Z11和Z22在每个谐振频率下的谐振阻抗不同，如图2(c)、(d)所示。并联模式下，DCO倾向于在较高频率振荡，串联模式下，DCO倾向于较低频率振荡，实现了稳定的频段切换。

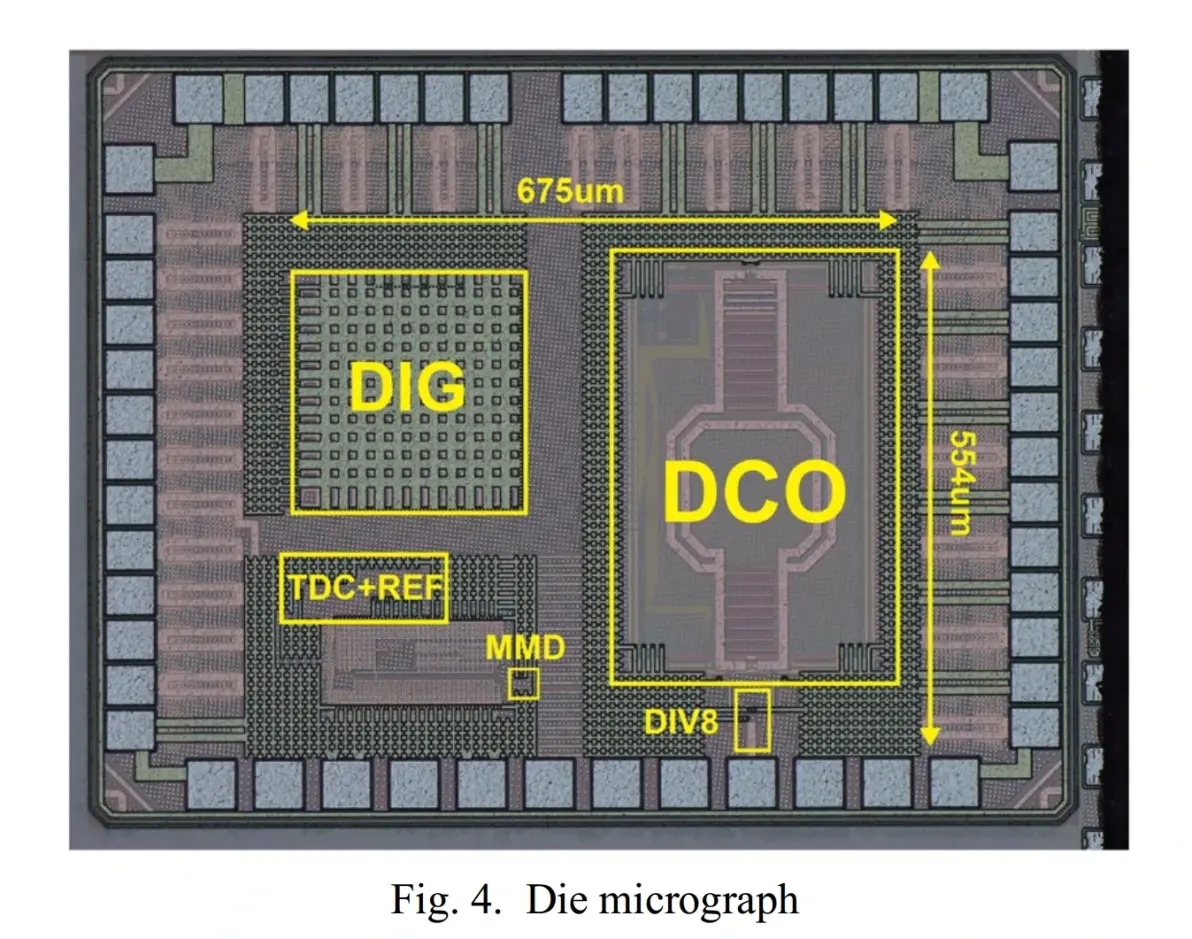

不过以我肤浅地感觉，这个电感这样画感觉用了巨大的面积画了个很小感值的电感，然后串联这样拐损耗感觉也会比较大？最后layout的电感可以从die micrograph里面瞥到一点：

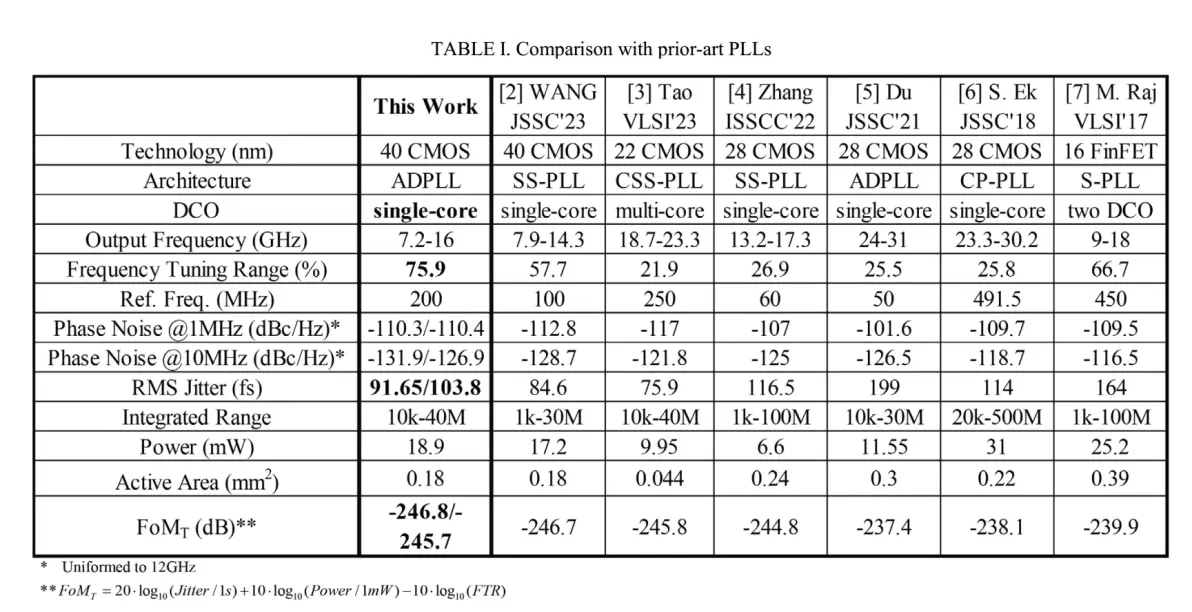

但是最后的指标挺好的：

只能说不愧是PKU！
